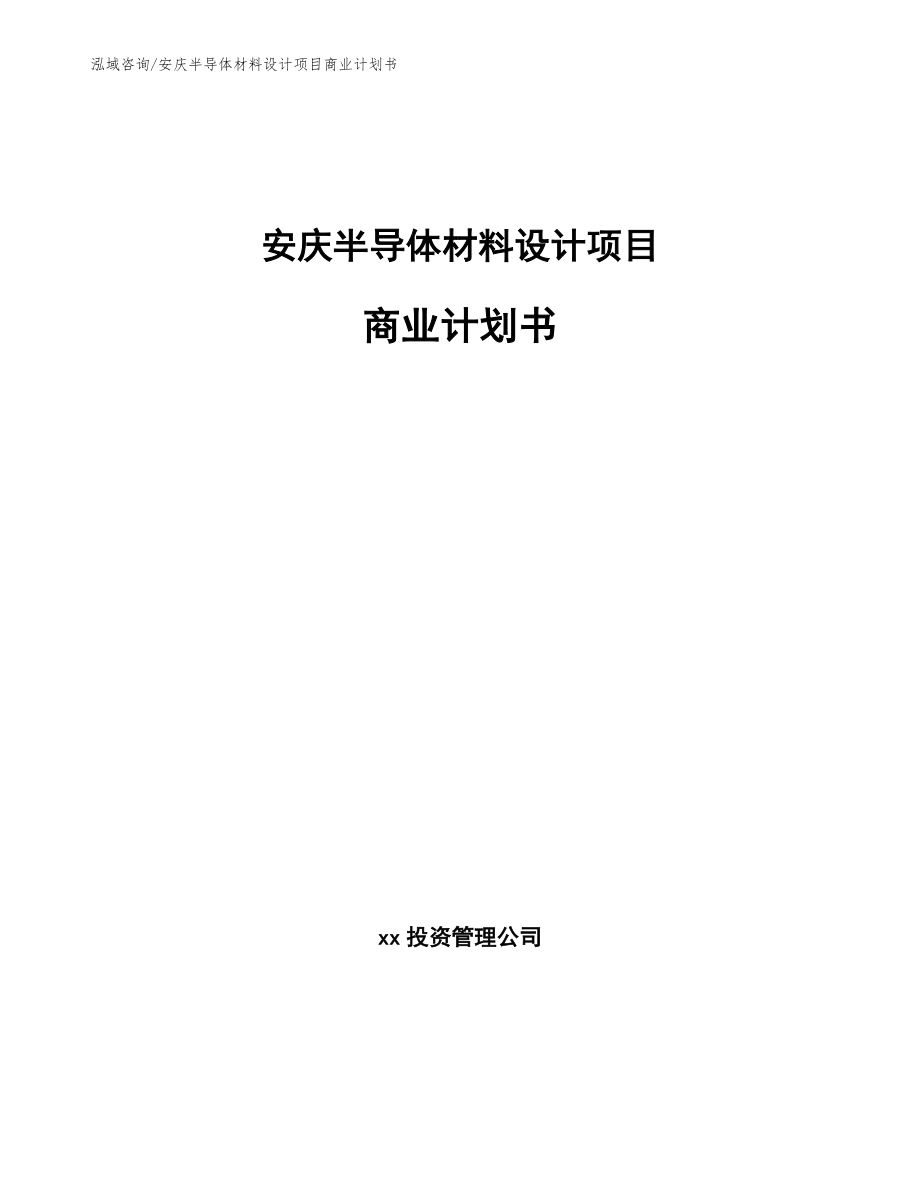

泓域咨询/安庆半导体材料设计项目商业计划书安庆半导体材料设计项目商业计划书xx投资管理公司目录第一章 项目概况 8一、 项目名称及项目单位 8二、 项目建设地点 8三、 建设背景、规模 8四、 项目建设进度 9五、 建设投资估算 9六、 项目主要技术经济指标 10主要经济指标一览表 10七、 主要结论及建议 12第二章 项目建设单位说明 13一、 公司基本信息 13二、 公司简介 13三、 公司竞争优势 14四、 公司主要财务数据 15公司合并资产负债表主要数据 15公司合并利润表主要数据 15五、 核心人员介绍 16六、 经营宗旨 17七、 公司发展规划 18第三章 行业发展分析 24一、 湿电子化学品 24二、 掩膜版 26三、 封装材料 29第四章 项目建设背景、必要性 33一、 引线框架 33二、 硅片 36三、 提升开放型经济发展水平 42第五章 SWOT分析说明 43一、 优势分析(S) 43二、 劣势分析(W) 44三、 机会分析(O) 45四、 威胁分析(T) 45第六章 创新驱动 53一、 企业技术研发分析 53二、 项目技术工艺分析 55三、 质量管理 56四、 创新发展总结 57第七章 发展规划 58一、 公司发展规划 58二、 保障措施 64第八章 运营管理模式 67一、 公司经营宗旨 67二、 公司的目标、主要职责 67三、 各部门职责及权限 68四、 财务会计制度 71第九章 法人治理 77一、 股东权利及义务 77二、 董事 81三、 高级管理人员 86四、 监事 89第十章 风险分析 92一、 项目风险分析 92二、 公司竞争劣势 99第十一章 建设方案与产品规划 100一、 建设规模及主要建设内容 100二、 产品规划方案及生产纲领 100产品规划方案一览表 101第十二章 进度计划方案 102一、 项目进度安排 102项目实施进度计划一览表 102二、 项目实施保障措施 103第十三章 建筑工程可行性分析 104一、 项目工程设计总体要求 104二、 建设方案 105三、 建筑工程建设指标 108建筑工程投资一览表 108第十四章 项目投资分析 110一、 投资估算的依据和说明 110二、 建设投资估算 111建设投资估算表 115三、 建设期利息 115建设期利息估算表 115固定资产投资估算表 116四、 流动资金 117流动资金估算表 118五、 项目总投资 119总投资及构成一览表 119六、 资金筹措与投资计划 120项目投资计划与资金筹措一览表 120第十五章 项目经济效益 122一、 基本假设及基础参数选取 122二、 经济评价财务测算 122营业收入、税金及附加和增值税估算表 122综合总成本费用估算表 124利润及利润分配表 126三、 项目盈利能力分析 126项目投资现金流量表 128四、 财务生存能力分析 129五、 偿债能力分析 129借款还本付息计划表 131六、 经济评价结论 131第十六章 总结分析 132第十七章 附表附录 134建设投资估算表 134建设期利息估算表 134固定资产投资估算表 135流动资金估算表 136总投资及构成一览表 137项目投资计划与资金筹措一览表 138营业收入、税金及附加和增值税估算表 139综合总成本费用估算表 139固定资产折旧费估算表 140无形资产和其他资产摊销估算表 141利润及利润分配表 141项目投资现金流量表 142报告说明根据谨慎财务估算,项目总投资25233.88万元,其中:建设投资19265.92万元,占项目总投资的76.35%;建设期利息558.80万元,占项目总投资的2.21%;流动资金5409.16万元,占项目总投资的21.44%。
项目正常运营每年营业收入50500.00万元,综合总成本费用40471.17万元,净利润7336.86万元,财务内部收益率21.82%,财务净现值6175.35万元,全部投资回收期5.91年本期项目具有较强的财务盈利能力,其财务净现值良好,投资回收期合理分类型看,半导体材料主要分为晶圆制造材料和封装材料,根据SEMI数据,2006-2021年,晶圆制造材料市场规模稳步提升,从217亿美元提升至404亿美元,占比从58.3%提升至62.8%;封装材料市场规模先升后降,从2006年的155.4亿美元提升至2011年的236.2亿美元高点之后,到2020年下降至204亿美元,2021年又上升至239亿美元,占比37.2%预计2022年晶圆制造材料市场规模将达到451亿美元,同比增长11.5%,封装材料将达到248亿美元,同比增长3.9%本报告基于可信的公开资料,参考行业研究模型,旨在对项目进行合理的逻辑分析研究本报告仅作为投资参考或作为参考范文模板用途第一章 项目概况一、 项目名称及项目单位项目名称:安庆半导体材料设计项目项目单位:xx投资管理公司二、 项目建设地点本期项目选址位于xx园区,占地面积约56.00亩。
项目拟定建设区域地理位置优越,交通便利,规划电力、给排水、通讯等公用设施条件完备,非常适宜本期项目建设三、 建设背景、规模(一)项目背景根据SEMI数据,全球引线框架市场规模常年保持稳定,2020年为31.95亿美元,同比增长3.5%市场格局方面,在中国台湾厂商并购部分日本厂商之后,目前由日本和中国台湾厂商占据主导地位,日本三井高排名第1,占比12%;中国台湾长华科技(收购日本住友金属引线框架部门)排名第2,占比11%;日本新光电气排名第3,占比9%;韩国HDS(2014年由三星Techwin剥离)、中国台湾顺德工业、新加坡ASM、中国台湾界霖科技分列第4-7位,占比分别为8%/7%/7%/4%;中国大陆康强电子排名第8,占比4%,也是唯一进入全球前10的中国大陆厂商全球前8大引线框架企业掌握了62%的市场份额二)建设规模及产品方案该项目总占地面积37333.00㎡(折合约56.00亩),预计场区规划总建筑面积67117.48㎡其中:生产工程37999.24㎡,仓储工程14679.56㎡,行政办公及生活服务设施6568.29㎡,公共工程7870.39㎡项目建成后,形成年产xxx吨半导体材料设计的生产能力。
四、 项目建设进度结合该项目建设的实际工作情况,xx投资管理公司将项目工程的建设周期确定为24个月,其工作内容包括:项目前期准备、工程勘察与设计、土建工程施工、设备采购、设备安装调试、试车投产等五、 建设投资估算(一)项目总投资构成分析本期项目总投资包括建设投资、建设期利息和流动资金根据谨慎财务估算,项目总投资25233.88万元,其中:建设投资19265.92万元,占项目总投资的76.35%;建设期利息558.80万元,占项目总投资的2.21%;流动资金5409.16万元,占项目总投资的21.44%二)建设投资构成本期项目建设投资19265.92万元,包括工程费用、工程建设其他费用和预备费,其中:工程费用16159.87万元,工程建设其他费用2544.51万元,预备费561.54万元六、 项目主要技术经济指标(一)财务效益分析根据谨慎财务测算,项目达产后每年营业收入50500.00万元,综合总成本费用40471.17万元,纳税总额4744.81万元,净利润7336.86万元,财务内部收益率21.82%,财务净现值6175.35万元,全部投资回收期5.91年二)主要数据及技术指标表主要经济指标一览表序号项目单位指标备注1占地面积㎡37333.00约56.00亩1.1总建筑面积㎡67117.481.2基底面积㎡22773.131.3投资强度万元/亩331.592总投资万元25233.882.1建设投资万元19265.922.1.1工程费用万元16159.872.1.2其他费用万元2544.512.1.3预备费万元561.542.2建设期利息万元558.802.3流动资金万元5409.163资金筹措万元25233.883.1自筹资金万元13829.823.2银行贷款万元11404.064营业收入万元50500.00正常运营年份5总成本费用万元40471.17""6利润总额万元9782.48""7净利润万元7336.86""8所得税万元2445.62""9增值税万元2052.84""10税金及附加万元246.35""11纳税总额万元4744.81""12工业增加值万元16379.56""13盈亏平衡点万元17343.57产值14回收期年5.9115内部收益率21.82%所得税后16财务净现值万元6175.35所得税后七、 主要结论及建议项目建设符合国家产业政策,具有前瞻性;项目产品技术及工艺成熟,达到大批量生产的条件,且项目产品性能优越,是推广型产品;项目产品采用了目前国内最先进的工艺技术方案;项目设施对环境的影响经评价分析是可行的;根据项目财务评价分析,经济效益好,在财务方面是充分可行的。
第二章 项目建设单位说明一、 公司基本信息1、公司名称:xx投资管理公司2、法定代表人:付xx3、注册资本:1340万元4、统一社会信用代码:xxxxxxxxxxxxx5、登记机关:xxx市场监督管理局6、成立日期:2010-3-197、营业期限:2010-3-19至无固定期限8、注册地址:xx市xx区xx9、经营范围:从事半导体材料设计相关业务(企业依法自主选择经营项目,开展经营活动;依法须经批准的项目,经相关部门批准后依批准的内容开展经营活动;不得从事本市产业政策禁止和限制类项目的经营活动二、 公司简介公司秉承“诚实、信用、谨慎、有效”的信托理念,将“诚信为本、合规经营”作为企业的核心理念,不断提升公司资产管理能力和风险控制能力公司全面推行“政府、市场、投资、消费、经营、企业”六位一体合作共赢的市场战略,以高度的社会责任积极响应政府城市发展号召,融入各级城市的建设与发展,在商业模式思路上领先业界,对服务区域经济与社会发展做出了突出贡献 三、 公司竞争优势(一)公司具有技术研发优势,创新能力突出公司在研发方面投入较高,持续进行研究开发与技术成果转化,形成企业核心的自主知识产权公司产品在行业中的始终保持良好的技术与质量优势。
此外,公司目前主要生产线为使用自有技术开发而成二)公司拥有技术研发、产品应用与市场开拓并进的核心团队公司的核心团队由多名具备行业多年研发、经营管理与市场经验的资深人士组成,与公司利益捆绑一致公司稳定的核心团队促使公司形成了高效务实、团结协作的企业文化和稳定的干部队伍,为公司保持持续技术创新和不断扩张提供了必要的人力资源保障三)公司具有优质的行业头部客户群体公司凭借出色的技术创新、产品质量和服务,树立了良好的品牌形象,获得了较高的客户认可度公司通过与优质客户保持稳定的合作关系,对于行业的核心需求、产品变化趋势、最新技术要求的理解更为深刻,有利于研发生产更符合市场需求产品,提高公司的核心竞争力四)公司在行业中占据较为有利的竞争地位公司经过多年深耕,已在技术、品牌、运营效率等多方面形成竞争优势;同时随着行业的深度整合,行业集中度提升,下游客户为保障其自身原材料供应的安全与稳定,在现有竞争格局下对于公司产品的需求亦不断提升公司较为有利的竞争地位是长期可持续发展的有力支撑四、 公司主要财务数据公司合并资产负债表主要数据项目2020年12月2019年12月2018年12月资产总额8405.086724.066303.81负债总额3054.302443.442290.73股东权益合计5350.784280.624013.09公司合并利润表主要数据项目2020年度2019年度2018年度营业收入39202.2831361.8229401.71营业利润8032.266425.816024.19利润总额7125.175700.145343.88净利润5343.884168.233847.59归属于母公司所有者的净利润5343.884168.233847.59五、 核心人员介绍1、付xx,中国国籍,无永久境外居留权,1961年出生,本科学历,高级工程师。
2002年11月至今任xxx总经理2017年8月至今任公司独立董事2、侯xx,中国国籍,1976年出生,本科学历2003年5月至2011年9月任xxx有限责任公司执行董事、总经理;2003年11月至2011年3月任xxx有限责任公司执行董事、总经理;2004年4月至2011年9月任xxx有限责任公司执行董事、总经理2018年3月起至今任公司董事长、总经理3、蒋xx,中国国籍,无永久境外居留权,1959年出生,大专学历,高级工程师职称2003年2月至2004年7月在xxx股份有限公司兼任技术顾问;2004年8月至2011年3月任xxx有限责任公司总工程师2018年3月至今任公司董事、副总经理、总工程师4、廖xx,中国国籍,无永久境外居留权,1971年出生,本科学历,中级会计师职称2002年6月至2011年4月任xxx有限责任公司董事2003年11月至2011年3月任xxx有限责任公司财务经理2017年3月至今任公司董事、副总经理、财务总监5、向xx,中国国籍,无永久境外居留权,1970年出生,硕士研究生学历2012年4月至今任xxx有限公司监事2018年8月至今任公司独立董事6、潘xx,中国国籍,1977年出生,本科学历。
2018年9月至今历任公司办公室主任,2017年8月至今任公司监事7、田xx,1957年出生,大专学历1994年5月至2002年6月就职于xxx有限公司;2002年6月至2011年4月任xxx有限责任公司董事2018年3月至今任公司董事8、汪xx,1974年出生,研究生学历2002年6月至2006年8月就职于xxx有限责任公司;2006年8月至2011年3月,任xxx有限责任公司销售部副经理2011年3月至今历任公司监事、销售部副部长、部长;2019年8月至今任公司监事会主席六、 经营宗旨根据国家法律、法规及其他有关规定,依照诚实信用、勤勉尽责的原则,充分运用经济组织形式的优良运行机制,为公司股东谋求最大利益,取得更好的社会效益和经济效益七、 公司发展规划(一)发展计划1、发展战略作为高附加值产业的重要技术支撑,正在转变发展思路,由“高速增长阶段”向“高质量发展”迈进公司顺应产业的发展趋势,以“科技、创新”为经营理念,以技术创新、智能制造、产品升级和节能环保为重点,致力于构造技术密集、资源节约、环境友好、品质优良、持续发展的新型企业,推进公司高质量可持续发展2、经营目标目前,行业正在从粗放式扩张阶段转向高质量发展阶段,公司将进一步扩大高端产品的生产能力,抓住市场机遇,提高市场占有率;进一步加大研发投入,注重技术创新,提升公司科技研发能力;进一步加强环境保护工作,积极开发应用节能减排染整技术,保持清洁生产和节能减排的竞争优势;进一步完善公司内部治理机制,按照公司治理准则的要求规范公司运行,提升运营质量和效益,努力把公司打造成为行业的标杆企业。
二)具体发展计划1、市场开拓计划公司将在巩固现有市场基础上,根据下游行业个性化、多元化的消费特点,以新技术新产品为支撑,加快市场开拓步伐主要计划如下:(1)密切跟踪市场消费需求的变化,建立市场、技术、生产多部门联动机制,提高公司对市场变化的反应能力; (2)进一步完善市场营销网络,加强销售队伍建设,优化以营销人员为中心的销售责任制,激发营销人员的工作积极性; (3)加强品牌建设,以优质的产品和服务赢得客户,充分利用互联网宣传途径,扩大公司知名度,增加客户及市场对迎丰品牌的认同感; (4)在巩固现有市场的基础上,积极开拓新市场,推进省内外市场的均衡协调发展,进一步提升公司市场占有率2、技术开发计划公司的技术开发工作将重点围绕提升产品品质、节能环保、知识产权保护等方面展开公司将在现有专利、商标等相关知识产权的基础上,进一步加强知识产权的保护工作,将技术研发成果整理并进行相应的专利申请,通过对公司无形资产的保护,切实做好知识产权的维护为保证上述技术开发计划的顺利实施,公司将加大科研投入,强化研发队伍素质,创新管理机制和服务机制,积极参加行业标准的制定,不断提高企业的整体技术开发能力3、人力资源发展计划培育、拥有一支有事业心、有创造力的人才队伍,是企业核心竞争力和可持续发展的原动力。
随着经营规模的不断扩大,公司对人才的需求将更为迫切,人才对公司发展的支撑作用将进一步显现为此,公司将重点做好以下工作:(1)加强人才的培养与引进工作,培育优秀技术人才、管理人才;(2)加强与高校间的校企人才合作,充分利用高校的人才优势和教育资源优势,开展技术合作和人才培养,全面提升技术人员的整体素质;(3)加强对基层员工的技能培训和岗位培训,提高劳动熟练程度和自动化设备的操作能力,有效提高劳动效率和产品质量4)积极探索员工激励机制,进一步完善以绩效为导向的人力资源管理体系,充分调动员工的积极性4、企业并购计划公司将抓住行业整合机会,根据自身发展战略,充分利用现有的综合竞争优势,整合有价值的市场资源,推进收购、兼并、控股或参股同行业具有一定互补优势的公司,实现产品经营和资本经营、产业资本与金融资本的有机结合,进一步增强公司的经营规模和市场竞争能力5、筹融资计划目前公司正处于快速发展期,新生产线建设、技术改造、科技开发、人才引进、市场拓展等方面均需较大的资金投入公司将根据经营发展计划和需要,综合考虑融资成本、资产结构、资金使用时间等多种因素,采取多元化的筹资方式,满足不同时期的资金需求,推动公司持续、快速、健康发展。
积极利用资本市场的直接融资功能,为公司的长远发展筹措资金三)面临困难公司资产规模将进一步增长,业务将不断发展和扩大,但在战略规划、营销策略、组织设计、资源配置,特别是资金管理和内部控制等方面面临新的挑战同时,公司今后发展中,需要大量的管理、营销、技术等方面的人才,也使公司面临较大的人才培养、引进和合理使用的压力公司必须尽快提高各方面的应对能力,才能保持持续发展,实现各项业务发展目标1、资金不足发展计划的实施需要足够的资金支持目前公司融资手段较为单一,所需资金主要通过银行贷款解决,融资成本较高,还本付息压力较大,难以满足公司快速发展的要求因此,能否借助资本市场,将成为公司发展计划能否成功实施的关键如果不能顺利募集到足够的资金,公司的发展计划将难以如期实现2、人才紧缺随着经营规模的不断扩大,公司在新产品新技术开发、生产经营管理方面,高级科研人才和管理人才相对缺乏,将影响公司进一步提高研发能力和管理水平因此,能否尽快引进、培养这方面人才将对募投项目的顺利实施和公司未来发展产生较大的影响四)采用的方式、方法或途径建立多渠道融资体系,实现公司经营发展目标公司拟建立资本市场直接融资渠道,改变融资渠道单一依赖银行贷款的现状,为公司未来重大投资项目的顺利实施筹集所需资金,确保公司经营发展目标的实现。
同时,加强与商业银行的联系,构建良好的银企合作关系,及时获得商业银行的贷款支持,缓解公司发展过程中的资金压力1、内部培养和外部引进高层次人才,应对经营规模快速提升面临的挑战公司现有人员在数量、知识结构和专业技能等方面将不能完全满足公司快速发展的需求,公司需加快内部培养和外部引进高层次人才的力度,确保高素质技术人才、经营管理人才以及营销人才满足公司发展需要为此,公司拟采取下列措施:1、加强人力资源战略规划,通过建立有市场竞争力的薪酬体系和公平有序的职业晋升机制,吸引优秀的技术、营销、管理人才加入公司,提升公司综合竞争力;2、进一步完善以绩效为导向的员工激励与约束机制,努力营造团结和谐的企业文化,强化员工对企业的归属感和责任感,保持公司人才队伍的稳定性和积极性;3、加强年轻人才的培养,建立人才储备机制,增强公司人才队伍的深度和厚度,形成完整有序的人才梯队,实现公司可持续发展2、以市场需求为驱动,提高公司竞争能力公司将以市场为导向,认真研究市场需求,密切跟踪印染行业政策及最新发展动向,推动科技创新和加大研发投入,优化产品结构,开拓高端市场,不断提升管理水平和服务质量,丰富服务内容,完善和延伸产业链,提升公司的核心竞争力和市场地位,最终实现公司的战略发展目标。
第三章 行业发展分析一、 湿电子化学品湿电子化学品(WetChemicals)是微电子、光电子湿法工艺制程中使用的各种液体化工材料,广泛用于半导体、显示面板、光伏、LED等电子元器件微细加工的清洗、光刻、显影、蚀刻、掺杂等工艺环节配套使用,是半导体、显示面板、光伏等制作过程中不可缺少的关键性材料之一从大类来分,一般可划分为通用湿电子化学品和功能湿电子化学品通用湿电子化学品指在半导体、显示面板、光伏等制造工艺中被大量使用的液体化学品,一般为单成份、单功能化学品,具体分为酸类、碱类、有机溶剂类和其他类,产品包括氢氟酸、硫酸、氢氧化钾、氢氧化钠、甲醇、丙酮、过氧化氢等功能湿电子化学品指通过复配手段达到特殊功能、满足制造中特殊工艺需求的复配类化学品,以光刻胶配套材料为代表,产品有显影液、剥离液、清洗液、蚀刻液、稀释液等,一般配合光刻胶使用,应用于晶圆制造的涂胶、显影和去胶工艺根据中国电子材料行业协会数据,通用湿电子化学品占比88.2%,其中过氧化氢占比16.7%,氢氟酸占比16%,硫酸占比15.3%,硝酸占比14.3%功能湿电子化学品占比11.8%,其中MEA等极性溶液占比3.2%,显影液(半导体用)占比2.7%,蚀刻液(半导体用)占比2.2%。
湿电子化学品在集成电路中的应用主要为刻蚀和清洗等,包括硅片、晶圆制造、光罩制作以及封装工艺等,具体分为扩散前清洗、刻蚀后清洗、离子注入后清洗、光罩过程蚀刻清洗、封装TSV清洗、键合清洗等全球湿电子化学品通常执行SEMI国际标准,关键技术指标主要包括金属杂质、控制粒径、颗粒数、IC线宽等根据指标的不同,分为G1-G5共5个等级,等级越高精细度越高湿电子化学品在下游应用领域的标准有所不同,其中光伏和分立器件集中在G1级,面板集中在G2-G4级,集成电路对纯度要求最高,集中在G3-G5级,而且晶圆尺寸越大对纯度要求越高,12英寸晶圆制造通常需要G4-G5级全球及中国湿电子化学品市场规模呈稳步增长态势根据智研咨询数据,全球湿电子化学品(通用+功能)市场规模2011年为25.3亿美元,2020年为56.8亿美元;中国湿电子化学品市场规模2011年为27.8亿元,2021年为137.8亿元,预计2022年将达到163.9亿元,2028年将达到301.7亿元需求量方面,根据中国电子材料行业协会数据,2021年全球湿电子化学品需求量为458.3万吨,半导体需求量209万吨,显示面板需求量167.2万吨,光伏等其他需求量82.1万吨。
预计到2025年全球湿电子化学品需求量将达到697.2万吨,半导体需求量313万吨,显示面板需求量244万吨,光伏等其他需求量140.2万吨2021年中国湿电子化学品需求量为213.5万吨,半导体需求量70.3万吨,显示面板需求量77.8万吨,光伏需求量65.4万吨预计到2025年中国湿电子化学品需求量将达到369.6万吨,半导体需求量106.9万吨,显示面板需求量149.5万吨,光伏需求量113.1万吨分应用领域来看,根据中国电子材料行业协会数据,中国集成电路用湿电子化学品市场规模2021年为52.1亿元,预计到2025年将达到69.8亿元;中国显示面板用湿电子化学品市场规模2021年为62.3亿元,预计到2025年将达到126.5亿元二、 掩膜版掩膜版(Photomask),又称光罩、光掩膜、光刻掩膜版、掩模版等,是下游产品制造过程中图形“底片”转移用的高精密工具,是承载图形设计和工艺技术等知识产权信息的载体光掩模是用于集成电路制造工序的重要器件,通过制作光掩膜底板、绘图、显影、蚀刻以及去除光致抗蚀剂等步骤,便成功制成掩膜版在透明玻璃板表面的遮光膜上蚀刻加工了非常微细的电路图案,成为对硅晶圆复刻电路时的原版,在光刻过程中,紫外线透过掩膜版,掩膜版上的图案在经过透镜缩小之后投射到硅晶圆上,便形成了微细图案。
掩膜版主要由基板和遮光膜组成,其中基板又分为树脂基板、玻璃基板,玻璃基板按照材质可分为石英玻璃基板、苏打玻璃基板等,石英玻璃性能稳定、热膨胀率低,主要用于高精度掩膜版制作遮光膜分为硬质遮光膜和乳胶,硬质遮光膜又分为铬、硅、氧化铁、氧化铝掩膜版从诞生之初至今,已经发展到第五代产品,分别经历了手工刻红膜、菲林版、干版、氧化铁、苏打和石英版,前四代产品有的已经被淘汰,有的仍在部分行业小范围使用,第五代苏打和石英掩膜版自20世纪70年代出现后,目前应用范围最广虽然现阶段无掩膜技术能满足一些精度要求相对较低的行业(如PCB板)中图形转移的需求,但因为其生产效率低下,所以对图形转移精度以及生产效率要求高的行业,仍然需要使用掩膜版,被快速迭代的风险低掩膜版产业链上游包括掩膜基板、光学膜、化学试剂和包装盒等辅助材料,中游为掩膜版制作,下游包括半导体(IC制造、IC封测、器件、LED芯片)、平板显示、触控和PCB等,终端应用包括消费电子、家用电器、汽车电子、物联网、医疗电子、工控等按用途分,光掩膜版可分为铬版(chrome)、干版、液体凸版和菲林其中,铬版由于精度高,耐用性好,被广泛用于IC、平板显示、PCB等行业;干版、液体凸版和菲林则主要被用于中低精度的LCD行业、PCB及IC载板等行业。
从下游应用来看,IC和平板显示占比最大,其中半导体占据60%,LCD占比23%,OLED占比5%,PCB占比2%受益下游平板显示和半导体需求增长拉动,全球掩膜版市场规模稳步提升根据Omdia数据,2016年全球平板显示掩膜版市场规模约为671亿日元,2019年增长至1010亿日元,CAGR为14.6%,2020年受益疫情影响下滑至903亿日元,随着市场逐渐复苏,预计2022年将达到1026亿日元根据SEMI数据,2017全球半导体掩膜版市场规模为37.5亿美元,2021年增长至46.5亿美元,预计2022年将达到49.0亿美元在工艺制程上,先进制程的半导体掩膜版占比也越来越高根据SEMI数据,45nm及以下制程2017年占比仅为13%,到2018年则提升至31%,45nm及以下制程占比稳步提升而整体来看,130nm制程占比54%,仍然是目前主流制程;28-90nm制程占比33%,展望未来,先进制程掩膜版占比有望持续提升总体来说,中国掩膜版厂商产品整体偏中低端,按经营模式可分为3类:第一类是科研院所,包括中科院半导体所、微电子所、中电科13/55/47所等;第二类是独立的掩膜版制造厂商,主要有清溢光电、路维光电、中国台湾光罩等;第三类是晶圆厂自己配套生产掩膜版,主要有中芯国际、华润微(迪思微)等。
展望未来,掩膜版发展趋势主要有3个方向:1)精度趋向精细化:平板显示领域,显示屏的显示精度将从450PPI(PixelPerInch,每英寸像素)逐步提高到650PPI以上,对平板显示掩膜版的半导体层、光刻分辨率、最小过孔、CD均匀性、套合精度、缺陷大小、洁净度均提出了更高的技术要求半导体领域,摩尔定律了继续有效,将朝着4nm及以下继续突破,这对与之配套的晶圆制造以及芯片封装掩膜版提出了更高要求,工艺制程要求将越来越高,先进制程占比有望越来越大未来掩膜版产品的精度将日趋精细化;2)尺寸趋向大型化:随着电视尺寸趋向大型化,带动面板基板逐步趋向大型化,直接决定了掩膜版产品尺寸趋向大型化;3)掩膜版厂商向上游产业链延伸:掩膜版的主要原材料为掩膜版基板,为了降低原材料采购成本,控制终端产品质量,掩膜版厂商已经开始陆续向上游产业链延伸,HOYA、LG-IT等部分企业已经具备了研磨/抛光、镀铬、光阻涂布等掩膜版全产业链的生产能力,路维光电和清溢光电则在光阻涂布方面实现了突破未来掩膜版行业内具有一定实力的企业,将逐步向上游产业链拓展三、 封装材料芯片封装工艺流程包括来料检查、贴膜、磨片、贴片、划片、划片检测、装片、键合、塑封、打标、切筋打弯、品质检验,最终是产品出货。
在这一过程中,就需要用到封装基板、引线框架、键合丝、包封材料、陶瓷基板、粘接材料等封装材料,这些材料是芯片完成封装出货的重要支撑传统的IC封装采用引线框架作为IC导通线路与支撑IC的载体,连接引脚于导线框架的两旁或四周,如四侧引脚扁平封装(QuadFlatPackage,简称QFP)、方形扁平无引脚封装(QuadFlatNo-leads,简称QFN)等随着技术发展,IC的线宽不断缩小,集成度稳步提高,IC封装逐步向着超多引脚、窄节距、超小型化方向发展20世纪90年代中期,一种以球栅阵列封装(BallGridArray,简称BGA)、芯片尺寸封装(ChipScalePackage,简称CSP)为代表的新型IC高密度封装形式问世,从而产生了一种新的封装载体——封装基板在高阶封装领域,封装基板已取代传统引线框架,成为芯片封装中不可或缺的一部分,不仅为芯片提供支撑、散热和保护作用,同时为芯片与PCB母板之间提供电子连接,起着“承上启下”的作用;甚至可埋入无源、有源器件以实现一定系统功能封装基板在HDI板的基础上发展而来,是适应电子封装技术快速发展而向高端技术的延伸,作为一种高端的PCB,封装基板具有高密度、高精度、高性能、小型化及薄型化等特点。
根据Prismark数据,2021年全球PCB行业产值为804.49亿美元,同比增长23.4%,预计2021-2026年全球PCB行业的复合增长率为4.8%下游应用中,通讯占比32%,计算机占比24%,消费电子占比15%,汽车电子占比10%,服务器占比10%从产品结构来看,IC封装基板和HDI板虽然占比不高,分别占比17.6%和14.7%,但却是主要的增长驱动因素2021年全球IC封装基板行业整体规模达141.98亿美元、同比增长39.4%,已超过柔性板成为印制电路板行业中增速最快的细分子行业2021年中国IC封装基板(含外资厂商在国内工厂)市场规模为23.17亿美元、同比增长56.4%,仍维持快速增长的发展态势预计2026年全球IC封装基板、HDI板的市场规模将分别达到214.35/150.12亿美元,2021-2026年的CAGR分别为8.6%/4.9%预计2026年中国市场IC封装基板(含外资厂商在国内工厂)市场规模将达到40.19亿美元,2021-2026年CAGR为11.6%,高于行业平均水平封装基板与传统PCB的不同之处在于两大核心壁垒:加工难度高、投资门槛高从产品层数、厚度、线宽与线距、最小环宽等维度看,封装基板未来发展将逐步精密化与微小化,而且单位尺寸小于150*150mm,是更高端的PCB,其中线宽/线距是产品的核心差异,封装基板的最小线宽/线距范围在10~130μm,远远小于普通多层硬板PCB的50~1000μm。
目前全球封装基板厂商主要分布在日本、韩国和中国台湾,根据Prismark和集微咨询数据,2020年封装基板市场格局较为分散,中国台湾厂商欣兴电子/南亚电路/景硕科技/日月光材料占比分别为15%/9%/9%/4%,产品主要有WB和FC封装基板;日本厂商揖斐电/新光电气/京瓷占比分别为11%/8%/5%,产品主要为FC封装基板;韩国厂商三星电机/信泰电子/大德电子占比分别为10%/7%/5%,产品主要为FC封装基板第四章 项目建设背景、必要性一、 引线框架引线框架是一种集成电路芯片载体,并借助于键合丝使芯片内部电路引出端(键合点)通过内引线实现与外引线的电气连接,形成电气回路的关键结构件主要作用包括稳固芯片、传导信号、传输热量等,核心性能指标有强度、弯曲、导电性、导热性、耐热性、热匹配、耐腐蚀、步进性、共面形、应力释放等,均需要达到较高标准根据所应用半导体产品的不同,引线框架可以分为应用于集成电路的引线框架和应用于分立器件的引线框架两大类集成电路应用范围广,有DIP、SOP、QFP、BGA、CSP等多种封装方式;分立器件主要是各种晶体管,封装上大都采用TO、SOT这两种封装方式根据生产工艺不同,引线框架分为冲压型和蚀刻型两种。
按照国际生产经验,100脚位以上主要采用蚀刻型生产工艺,100脚位以下主要采用冲压型生产工艺冲压引线框架通过使用模具靠机械力作用对金属材料进行冲切,形成复杂电路图案,生产成本较低,但加工精度有限,无法满足高密度封装要求,因此,对于微细线宽与间距所用的引线框架通常只能通过蚀刻方法加工而成,主要采用光刻及溶解金属的化学试剂从金属条带上蚀刻出图案蚀刻引线框架是通用集成电路封装材料,此外还有一种柔性引线框架蚀刻引线框架和柔性引线框架均属于引线框架,不同的是蚀刻引线框架是通用集成电路封装材料(是集成电路QFN/DFN封装形式中的关键材料,下游应用领域较广),柔性引线框架是智能卡芯片的专用封装材料(有国际规范标准),主要起到保护安全芯片及作为芯片和外界刷卡设备之间的通讯接口的作用,二者的相同之处是生产工艺类似柔性引线框架正面为接触面,为了实现接触面与外部读卡设备的稳定通信,因此要保证产品表面导电性好、光洁无划痕,同时要能在复杂环境中长期使用,不生锈,耐腐蚀,经常插拔后仍然正常工作背面是焊接面,安全芯片贴合在柔性引线框架背面,然后通过金属丝(通常是金丝或者金银合金丝)键合,将芯片的通讯触点与柔性引线框架的焊盘一一对应键合在一起,因此焊盘要具备极好的可焊接性和洁净度。
芯片在引线框架内与环氧树脂接触置于引线框架上,通过键合丝与引线框架引脚连接,外部加盖模塑料进行保护根据华经产业研究院数据,引线框架上游原材料成本占比中,铜带占46%,化学材料占27%,白银占2%,铜带是引线框架最重要的上游原材料根据SEMI数据,全球引线框架市场规模常年保持稳定,2020年为31.95亿美元,同比增长3.5%市场格局方面,在中国台湾厂商并购部分日本厂商之后,目前由日本和中国台湾厂商占据主导地位,日本三井高排名第1,占比12%;中国台湾长华科技(收购日本住友金属引线框架部门)排名第2,占比11%;日本新光电气排名第3,占比9%;韩国HDS(2014年由三星Techwin剥离)、中国台湾顺德工业、新加坡ASM、中国台湾界霖科技分列第4-7位,占比分别为8%/7%/7%/4%;中国大陆康强电子排名第8,占比4%,也是唯一进入全球前10的中国大陆厂商全球前8大引线框架企业掌握了62%的市场份额中国市场方面,根据SEMI数据,2015年市场规模为66.8亿元,2019年为84.5亿元,受益于下游需求拉动,预计2024年将达到120亿元但是在国产化率方面仍有较大提升空间,根据集微咨询数据,2019年中国本土厂商引线框架市场规模为34.2亿元,占中国引线框架市场的40%,其余60%仍然由外资厂商供应。
中国厂商数量不少,但是大部分厂商以生产冲压引线框架为主,包括华龙电子、永红科技、丰江微电子、华晶利达、晶恒精密、金湾电子、三鑫电子、东田电子等而在更为高端的蚀刻引线框架方面,仅有康强电子、华洋科技、新恒汇、立德半导体、芯恒创半导体等少数厂商可以生产,与外资厂商相比产能也有所不足,目前中国蚀刻引线框架主要从日韩等进口,自给率较低引线框架也将伴随着芯片行业发展而不断技术进步,根据三井高(MitsuiHigh-tec)预测,未来将会向着更小、更薄的封装方向演进,引线框架性能方面则将向着更高可靠性、更低成本去发展,具体包括金线削减、金线品种更新、高密度以及胶带材质/形状的更新二、 硅片硅基半导体材料是目前产量最大、应用最广的半导体材料,通常将95-99%纯度的硅称为工业硅沙子、矿石中的二氧化硅经过纯化,可制成纯度98%以上的硅;高纯度硅经过进一步提纯变为纯度达99.9999999%至99.999999999%(9-11个9)的超纯多晶硅;超纯多晶硅在石英坩埚中熔化,并掺入硼(P)、磷(B)等元素改变其导电能力,放入籽晶确定晶向,经过单晶生长,便生长出具有特定电性功能的单晶硅锭单晶硅的制备方法通常有直拉法(CZ)和区熔法(FZ),直拉法硅片主要用在逻辑、存储芯片中,市占率约95%,区熔法硅片主要用在部分功率芯片中,市占率约4%。
熔体的温度、提拉速度和籽晶/石英坩埚的旋转速度决定了单晶硅锭的尺寸和晶体质量,掺杂的硼(P)、磷(B)等杂质元素浓度决定了单晶硅锭的电特性单晶硅锭制备好后,再经过切段、滚磨、切片、倒角、抛光、激光刻、包装后,便成为硅片根据纯度不同,分为半导体硅片和光伏硅片,半导体硅片要求硅含量为9N(99.9999999%)-11N(99.999999999%),而光伏用硅片一般在4N-6N之间即可,下游应用主要包括消费电子、通信、汽车、航空航天、医疗、太阳能等领域硅片制备好之后,再经过一列热处理、光刻、刻蚀、薄膜沉积、清洗、CMP、测试等环节,便可成功制得硅晶圆,具体分为几部分:1)晶圆:制作半导体集成电路的核心原料板;2)Die:晶圆上有很多小方块,每一个正方形是一个集成电路芯片;3)划线:这些芯片之间实际上有间隙,这个间距叫做划线,划线的目的是在晶圆加工后将每个芯片切割出来并组装成一个芯片;4)平区:引入平区是为了识别晶圆结构,并作为晶圆加工的参考线由于晶圆片的结构太小,肉眼无法看到,所以晶圆片的方向就是根据这个平面区域来确定的;5)切口:带有切口的晶圆最近已经取代了平面区域,因为切口晶圆比平区晶圆效率更高,可以生产更多的芯片。
半导体硅片通常可以按照尺寸、工艺两种方式进行分类按照尺寸分类,半导体硅片的尺寸(以直径计算)主要包括23mm、25mm、28mm、50mm(2英寸)、75mm(3英寸)、100mm(4英寸)、125mm(5英寸)、150mm(6英寸)、200mm(8英寸)与300mm(12英寸)等规格自1960年生产出23mm的硅片之后,硅片尺寸就越来越大,到2002年已经可以量产300mm(12英寸)硅片,厚度则达到了历史新高775μm当硅片尺寸越大,单个硅片上的芯片数量就越多,从而能够提高生产效率、降低生产成本300mm硅片是200mm硅片面积的2.25倍,生产芯片数量方面,根据SiliconCrystalStructureandGrowth数据,以1.5cm×1.5cm的芯片为例,300mm硅片芯片数量232颗,200mm硅片芯片数量88颗,300mm硅片是200mm硅片芯片数量的2.64倍根据应用领域的不同,越先进的工艺制程往往使用更大尺寸的硅片生产因此,在摩尔定律的驱动下,工艺制程越先进,生产用的半导体硅片尺寸就越大目前全球半导体硅片以12英寸为主,根据SEMI数据,2020年全球硅片12英寸占比69%,8英寸占比24%,6英寸及以下占比7%。
未来随着新增12英寸晶圆厂不断投产,未来较长的时间内,12英寸仍将是半导体硅片的主流品种,小尺寸硅片将逐渐被淘汰,但是8英寸短期仍不会被12英寸替代目前量产硅片止步300mm,而450mm硅片迟迟未商用量产,主要原因是制备450mm硅片需要大幅增加设备及制造成本,但是SEMI曾预测每个450mm晶圆厂单位面积芯片成本只下降8%,此时晶圆尺寸不再是降低成本的主要途径,因此厂商难以有动力投入450mm量产全球8英寸和12英寸硅片下游应用侧重有所不同,根据SUMCO数据,2020年8英寸半导体硅片下游应用中,汽车/工业/智能分列前3名,占比分别为33%/27%/19%;2020年12英寸半导体硅片下游应用中,智能/服务器/PC或平板分列前3名,占比分别为32%/24%/20%按照制造工艺分类,半导体硅片分为抛光片、外延片以及SOI硅片单晶硅锭经过切割、研磨和抛光处理后,便得到抛光片抛光片本身可直接用于制作半导体器件,广泛应用于存储芯片与功率器件等,此外也可作为外延片、SOI硅片的衬底材料外延是通过CVD的方式在抛光面上生长一层或多层掺杂类型、电阻率、厚度和晶格结构都符合特定器件要求的新硅单晶层。
因此外延片是抛光片经过外延生长形成的,外延技术可以减少硅片中因单晶生长产生的缺陷,具有更低的缺陷密度、含碳量和含氧量,能够改善沟道漏电现象,提高IC可靠性,被广泛应用于制作通用处理器芯片、图形处理器芯片如果生长一层高电阻率的外延层,还可以提高器件的击穿电压,用于制作二极管、IGBT等功率器件,广泛应用于汽车电子、工业用电子领域SOI是绝缘层上硅,核心特征是在顶层硅和支撑衬底之间引入了一层氧化物绝缘埋层,能够实现全介质隔离,大幅减少了硅片的寄生电容以及漏电现象,并消除了闩锁效应SOI硅片是抛光片经过氧化、键合或离子注入等工艺处理后形成的,特点是寄生电容小、短沟道效应小、低压低功耗、集成密度高、速度快、工艺简单、抗宇宙射线粒子的能力强,因此适用于制造耐高压、耐恶劣环境、低功耗、集成度高的芯片,如射频前端芯片、功率器件、汽车电子、传感器以及星载芯片等,尤以射频应用最为广泛SOI硅片价格高于一般硅片4至5倍,主要应用中,5G射频前端(RF-SOI)占比60%,Power-SOI和PD-SOI各占20%市场规模方面,根据SEMI数据,全球半导体硅片(不含SOI硅片)市场规模在经历了2015-2016年低谷之后,开始稳步上升,到2021年已达到126.2亿美元。
受益于中国大陆晶圆厂扩产的拉动,中国大陆半导体硅片(不含SOI硅片)市场规模2012年为5亿美元,2017开始迅速增长,2021年已达到为16.6亿美元出货面积方面,根据SEMI数据,全球半导体硅片(不含SOI硅片)2012年出货面积为90亿平方英寸,2020年为122.6亿平方英寸,2021年为141.7亿平方英寸单位面积硅片价格2009年为1美元/平方英寸,2016年下降到0.68美元/平方英寸,2021年回暖至0.99美元/平方英寸SOI硅片方面,由于应用场景规模较小,整体行业规模小于抛光片和外延片,根据SEMI及ResearchandMarkets数据,2013年全球市场规模为4亿美元,2021年为13.7亿美元,预计到2025年将达到22亿美元中国大陆SOI硅片市场规模2016年为0.02亿美元,2018年增长至0.11亿美元根据Soitec数据,随着通信技术从3G向4G、5G升级过程中,单部智能SOI硅片需求面积亦随之增加,3G时为2mm2,4GLTE-A为20mm2,5Gsub-6GHz为52mm2,5Gsub-6GHz&mmW为130mm2在射频前端模组领域,在4G/5G(sub-6G)中,RF-SOI用于低噪声放大器、开关以及天线调谐器等,FD-SOI用于追踪器;在毫米波中,RF-SOI用于功放、低噪声放大器、开关以及移相器,FD-SOI可用于移相器、SoC等;而在WiFi和UWB中,RF-SOI用于功放、低噪声放大器以及开关,FD-SOI用于移相器、SoC等。
产能方面,根据ICInsights数据,2018年全球半导体硅片2.23亿片,2020年增长至2.6亿片,保持稳步增长态势在目前芯片供不应求的背景下,晶圆厂扩产将进一步推升硅片产能2020年全球硅片主要厂商中,前7大厂商合计占比94.5%,其中日本信越化学占比27.5%,排名第1;日本胜高占比21.5%,排名第2;中国台湾环球晶圆占比14.8%,排名第3;德国世创占比11.5%,排名第4;韩国SKSiltron占比11.3%,排名第5;法国Soitec占比5.7%,排名第6;中国大陆厂商沪硅产业占比2.2%,排名第7,也是唯一进入全球前7的中国大陆厂商三、 提升开放型经济发展水平健全外贸企业孵化培育机制,加快培育出口企业集群,打造一批创新型外贸龙头企业和自主品牌企业,建设一批省级和国家级外贸转型示范基地,支持企业建设出口产品海外仓加大国际化招商引资力度,引进一批重大外资项目支持优势企业面向国际市场、提升竞争能力,深度参与“一带一路”等投资合作,提升“走出去”规模和水平支持外向型企业布局国内销售网络,加强渠道和品牌建设,推动内外销产品同线同标同质,促进内贸外贸、线上线下一体融合第五章 SWOT分析说明一、 优势分析(S)(一)公司具有技术研发优势,创新能力突出公司在研发方面投入较高,持续进行研究开发与技术成果转化,形成企业核心的自主知识产权。
