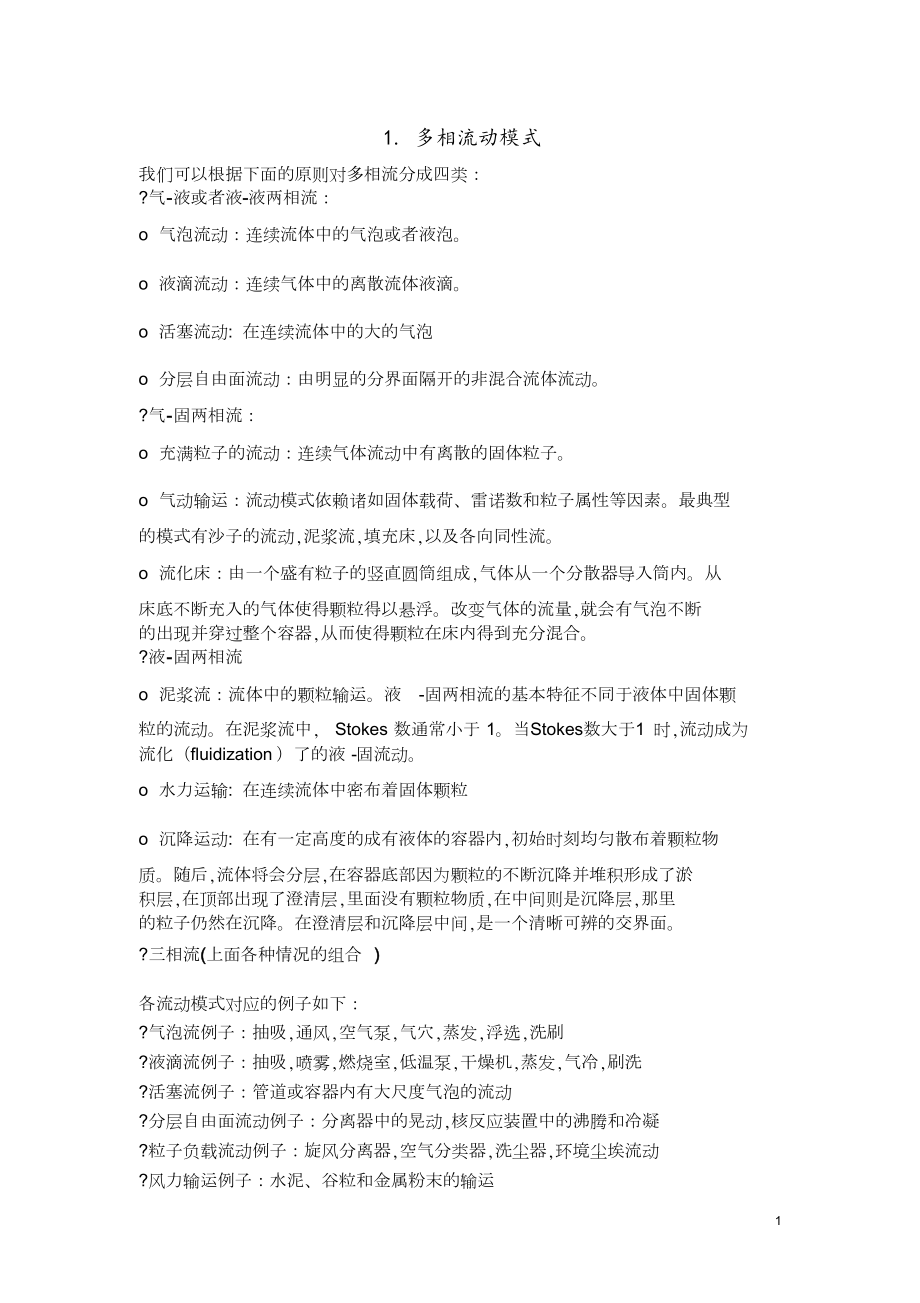

1. 多相流动模式我们可以根据下面的原则对多相流分成四类：?气-液或者液-液两相流：o 气泡流动：连续流体中的气泡或者液泡o 液滴流动：连续气体中的离散流体液滴o 活塞流动: 在连续流体中的大的气泡o 分层自由面流动：由明显的分界面隔开的非混合流体流动气-固两相流：o 充满粒子的流动：连续气体流动中有离散的固体粒子o 气动输运：流动模式依赖诸如固体载荷、雷诺数和粒子属性等因素最典型的模式有沙子的流动,泥浆流,填充床,以及各向同性流o 流化床：由一个盛有粒子的竖直圆筒组成,气体从一个分散器导入筒内从床底不断充入的气体使得颗粒得以悬浮改变气体的流量,就会有气泡不断的出现并穿过整个容器,从而使得颗粒在床内得到充分混合液-固两相流o 泥浆流：流体中的颗粒输运液 -固两相流的基本特征不同于液体中固体颗粒的流动在泥浆流中, Stokes 数通常小于 1当Stokes数大于1 时,流动成为流化（fluidization ）了的液 -固流动o 水力运输: 在连续流体中密布着固体颗粒o 沉降运动: 在有一定高度的成有液体的容器内,初始时刻均匀散布着颗粒物质随后,流体将会分层,在容器底部因为颗粒的不断沉降并堆积形成了淤积层,在顶部出现了澄清层,里面没有颗粒物质,在中间则是沉降层,那里的粒子仍然在沉降。
在澄清层和沉降层中间,是一个清晰可辨的交界面三相流(上面各种情况的组合 )各流动模式对应的例子如下：?气泡流例子：抽吸,通风,空气泵,气穴,蒸发,浮选,洗刷?液滴流例子：抽吸,喷雾,燃烧室,低温泵,干燥机,蒸发,气冷,刷洗?活塞流例子：管道或容器内有大尺度气泡的流动?分层自由面流动例子：分离器中的晃动,核反应装置中的沸腾和冷凝?粒子负载流动例子：旋风分离器,空气分类器,洗尘器,环境尘埃流动?风力输运例子：水泥、谷粒和金属粉末的输运1 ?流化床例子：流化床反应器,循环流化床?泥浆流例子 : 泥浆输运,矿物处理?水力输运例子：矿物处理,生物医学及物理化学中的流体系统?沉降例子：矿物处理2. 多相流模型FLUEN中T 描述两相流的两种方法 : 欧拉一欧拉法 和欧拉一拉格朗日 法,后面分别简称欧拉法和拉格朗日法 欧拉法即为两相流模型, 拉格朗日法即为离散相模型欧拉法 着眼于空间的点,基本思想是考察空间一个点上的物理量及其变化在欧拉方法中,FLUEN将T 不同的相被处理成互相贯穿的连续介质 各相的体积率是时间和空间的连续函数,其体积分率之等于1欧拉法中两相流模型包括: VOF(the volumeoffluid) 模型,混合模型和欧拉一欧拉模型VOF模型(Volume of Fluid Model)混合模型 (Mixture Model)欧拉模型(Eulerian Model)2.1 VOF 模型(Volume of Fluid Model)VOF模型用来处理没有相互穿插的多相流问题 ,在处理两相流中, 假设计算的每个控制容积中第一相的体积含量为 α1,如果α1=0,表示该控制容积中不含第一相,如果 α1=1,则表示该控制容积中只含有第一相,如果0<α1<1,表示该控制容积中有两相交界面；VOF方法是用体积率函数表示流体自由面的位置和流体所占的体积, 其方法占内存小,是一种简单而有效的方法。
VOF模型在应用的过程中存在某些局限性 :(l) 在利用该模型进行模拟时要求所有的控制体积必须被任何一种流体相或混合相所填满,即不能存在无流体流动的区域 ;(2) 只允许一相流体是可压缩的 ;(3) 很难对具有混合物料和反应存在的流动进行模拟 ;(4) 相间存在较大速度差时,界面的速度精度会受到很大的影响2.2 混合模型(Mixture Model)混合模型(MixtureModel) 是一种简化的两 ( 多) 相流模型,它使用单流体方用于模拟各相有不同速度的两 ( 多) 相流,但是假定了在短空间尺度上局部的, 相之2 间的耦合很强同时也用于模拟有强烈藕合的各向同性相流和各相以相度运动的两( 多) 相流混合模型可以通过求解混合相的动量、 连续性和能量, 第二相的体积分率方程,以及相对速度的代数表达式模拟多相 (fluldorculate) 典型的应用包括 低负载的粒子负载流, 沉降,旋风分离器以及气相容很低的泡状流 混合物模型也可用于没有离散相相对速度的均匀多相流用混合特性参数描述的两相流场的场方程组称为混合模型；考虑了界面传递特性以及两相间的扩散作用和脉动作用； 使用了滑移速度的概念,允许相以不同的速度运动；用于模拟各相有不同速度的多相流； 也用于模拟有强烈耦合的各向同性多相流和各相以相同速度运动的多相流；缺点：界面特性包括不全,扩散和脉动特性难于处理。
2.3 欧拉模型(Eulerian Model)欧拉一欧拉模型 (Euler-EulerModel) 是两( 多) 相流中最复杂的两 ( 多) 相流模型,也称为双流体模型 连续相与分散相被视为连续的一体 欧拉一欧拉模型对每一相都建立动量方程和连续性方程, 通过压力和相间交换系数的藕合来计算求解欧拉模型的应用包括气泡柱、 颗粒悬浮以及流化床 的模拟有人将其成功地应用欧拉 - 模型模拟了 鼓泡塔中两 ( 多) 相流的模拟及气泡聚并和破碎 的影响欧拉模型指的是欧拉 —欧拉模型；把颗粒和气体看成两种流体,空间各点都有这两种流体各自不同的速度、温度和密度, 这些流体其存在同一空间并相互渗透, 但各有不同的体积分数,相互间有滑移；颗粒群与气体有相互作用, 并且颗粒与颗粒之间相互作用, 颗粒群紊流输运取决于与气相间的相互作用而不是颗粒间的相互作用；各颗粒相在空间中有连续的速度、温度及体积分数分布几种多相流模型的选择VOF模型适合于分层流动或自由表面流；Mixture和Eulerian模型适合于流动中有混合或分离,或者离散相的体积份额超过10%－1 2％的情况Mixture 模型和 Eulerian 模型区别如果离散相在计算域分布较广,采用 Mixture模型；如果离散相只集中在一部分,使用 Eulerian模型；3 当考虑计算域内的 interphase drag laws 时,Eulerian模型通常比 Mixture模型能给出更精确的结果；从计算时间和计算精度上考虑。
拉格朗日法 着眼于流体的质点,基本思想是跟踪每个流体质点在流动过程中的运动全过程, 记录每个质点在每一时刻、 每一位置的各个物理量及变化 在拉格朗日方法中,FLUEN将T 主体相视为连续相, 稀疏相视为离散颗粒, 主体相用欧拉法,而离散相利用拉格朗日法进行粒子跟踪, 这就是所谓的欧拉一拉格朗日模型此模型中需要离散相体积含量不超过 15%,离散相和主体相都有自己的压力、粘度及湍流扩散稀疏参数, 并在拉格朗日坐标系中考察离散相颗粒的运动轨迹 该模型能详细地分析粒子 / 液滴间的作用力以及流体间复杂的作用力,避免了应用大量的经验关系, 又避免了离散相数值解的扩散问题, 虽然计算量庞大, 但是相对欧拉模型来讲, 精度要更高一些 比较了各种模型, 认为离散相模型能更准确地模拟气—固两相流动,能更好的跟踪固体颗粒、气泡、液滴在连续相中运动轨迹3. 选择基本原则通常,你一旦决定了采用何种模式最能符合实际的流动, 那么就可以根据以下的原则来挑选最佳的模型对于体积率小于 1 0％的气泡、液滴和粒子负载流动,采用离散相模型对于离散相混合物或者单独的离散相体积率超出 1 0％的气泡、液滴和粒子负载流动,采用混合物模型或者欧拉模型。
对于活塞流,采用 VOF 模型对于分层/自由面流动,采用 VOF 模型对于气动输运,如果是均匀流动,则采用混合物模型；如果是粒子流,则采用欧拉模型 ?对于流化床,采用欧拉模型模拟粒子流对于泥浆流和水力输运,采用混合物模型或欧拉模型对于沉降,采用欧拉模型对于更加一般的,同时包含若干种多相流模式的情况,应根据最感兴趣的流动特征,选择合适的流动模型此时由于模型只是对部分流动特征做了较好模拟,其精度必然低于只包含单个模式的流动4 Fluent软件中对喷雾这类气液两相流问题的模拟主要采用其自带的离散相模型(DPM——Discrete Phase Model) 此模型是以欧拉—拉格朗日方法为基础建立的它把流体作为连续介质,在欧拉坐标系内加以描述,对此连续相求解输送方程,而把雾滴颗粒群作为离散体系,通过积分拉氏坐标系下的颗粒作用力微分方程来求解离散相颗粒的轨道,可以计算出这些颗粒的轨道以及由颗粒引起的热量/质量传递同时,在计算中, 相间耦合以及耦合结果对离散相轨道、连续相流动的影响均可考虑进去 当计算颗粒的轨道时, Fluent跟踪计算颗粒沿轨道的热量、质量、动量的得到与损失,这些物理量可作用于随后的连续相的计算中去。
于是,在连续相影响离散相的同时,用户也可以考虑离散相对连续相的作用交替求解离散相与连续相的控制方程,直到二者均收敛（二者计算解不再变化）为止,这样,就实现了双向耦合计算在采用 FLUENT中的离散相模型时, 需要定义每个粒子尺寸以及温度 这些初始条件以及有关离散相物理性质的输入量 / 质量计算的必要条件轨迹以及热量/ 质量传递的计算是粒子的对流或辐射传热、质量传递以及粒子在流场运动时的而预测所得的轨迹以及相关的质量、热量传递可以通过1 稳态问题建立及求解程序纲要建立和求解稳态离散相问题的一般程序如下所示 :(l) 求解连续相流动 ;(2) 生成离散相的入射 ;(3) 根据需要选择是否连续相与离散相关联求解 ;(4) 用画图或者提取数据来跟踪离散相入射2 非稳态问题建立及求解程序纲要建立和求解非稳态离散相问题的一般程序如下所示 :(l) 生成离散相入射 ;(2) 初始化流场 ;(3) 取合适的时间步长数目进行求解 随着求解的进行,粒子的位置将会被更新利用Fluent 自带的空气雾化喷嘴模型预测雾化颗粒的颗粒行为 首先假设不带颗粒的空气为连续相, 对其进行单相模拟 之后,假设雾化喷嘴喷出的甲烷颗粒为离散相,进行了气液两相耦合模拟。
单相稳态模拟的基础上打开DPM 模型（Discrete Phase Model）加入离散相 —— 甲烷雾滴进行两相耦合模拟, 重点介绍了DPM 中参数的设定1 打开DPM 模型5 那么,喷射角度为负值 FLUENT 中的离散相缺省边界条件为 ：1. 壁面（wall）、对称面（ symmetry）、轴对称的轴线（ axis）均为``reflect''边界条件,且恢复系数均为 1.0；2. 所有的流动类型边界 （压力入口 -pressure inlets、速度入口-velocity inlets、压力出口-pressure outlets等）,均为 ``escape'边' 界条件 ；3. 所有的内部区域边界（辐射体 - radiator、多孔介质间断面 - porous jump）均为边界条件；4. 有对壁面边界（ wall）才可以修改恢复系数注意：在Boundary Conditions 面板打开的面板中可以设定离散相边界条件 当设定完一个以上的喷射源之后, 离散相边界条件的输入项就会出现在相应的面板中4 模拟结果及后处理颗粒轨道的输出时,颗粒的可能的结果如下：1．Escaped：（逃逸） 意味着颗粒在已经设定了逃逸边界条件的流动边界终止了轨迹 的计算。
2．Incomplete：（未完成）： 意味着颗粒轨迹的计算时间步长已经达到设定的最大步数 （在Discrete Phase Model panel面板中的 Max. Number Of Steps 文本框中设定,）3．Trapped：（捕获） ：意味着颗粒在已经设定了捕集边界条件的流动边界终止了轨迹的计算4．Evaporated：（蒸发） ：意味着颗粒在计算域中被完全蒸发掉了5．Aborted：（忽略） ：意味着颗粒由于舍入误差原因而不能进行计算用户可以修改长度标尺或设定不同的初始条件来重新计算颗粒轨迹需要注意的是, 除了用连续相的变量值来着色颗粒轨迹外, 也 可以使用离散相的各种变量值来进行着色 这些变量值包括： 颗粒（已停留） 时间、颗粒速度、颗粒直径、颗粒密度、颗粒质量、颗粒温度、颗粒所使用的定律、颗粒（积分）时间步长、颗粒雷诺数 在Color By类目框下的 Particle Variables...下拉框中列出了所有可选的着色颗粒变量 为了显示计算域内的最大 /最小值,可以点击UpdateMin/Max 按钮更新—————————————————————DPM 模型的基本操作和注意事项1 DPM 模型概述DPM 模型可以用来模拟流场中的离散相,它的特点是使用方便,模拟思路9 清晰,计算中可以对颗粒运动轨迹进行跟踪,结果直观；其缺点是,计算结果无法得到离散相各种场图,为结果分析造成很大不便。
FLUENT 提供了如下的离散相模型选项：1. 使用Lagrangian 坐标下的公式计算颗粒的轨迹这些公式涉及了稳态及非稳态条件下离散相的惯性力、曳力和重力2. 连续相中的漩涡对于离散相扩散产生的扰动进行预测3. 离散相的加热与冷却4. 液滴的蒸发和沸腾5. 提供对颗粒燃烧的模拟,可以通过对挥发份析出和焦炭燃烧来模拟煤粉的燃烧6. 可以选择是否进行连续相与离散相的耦合计算7. 液滴的破碎与合并这些模型时的 FLUENT 可以用来 对许多种离散相的问题进行模拟,包括颗粒的分离与分级,喷雾干燥,烟雾的扩散,液体中气泡的搅浑,液体燃料和煤的燃烧当需要在FLUENT 的模型中加入离散相时, 可以通过定义颗粒的初始位置、速度、粒径、温度等参数实现,具体的操作过程在“ Discrete PhaseMode”l 面板中完成以上的参数再加上颗粒的物理属性, 就可以作为计算颗粒轨迹和颗粒热、质传递的初始化条件下面就使用 DPM 模型的基本步骤归纳如下：对于稳态问题,可采用以下步骤求解：1. 求解连续相流动；2. 添加离散相；3. 如果需要的话可以求解耦合流动；4. 对计算结果进行后处理对于非稳态问题,可通过以下步骤求解；1. 添加离散相；2. 初始化流场；3. 设定时间步长。
对于非耦合问题, FLUENT 会在每个时间步长的最后更新离散相的位置；对于耦合问题,在每次相间耦合计算中离散相的位置都回更新2 应用DPM模型需要注意的一些问题在Fluent 中应用DPM 模型进行计算时,需要注意 DPM 模型忽略了两相流中颗粒之间的相互作用 ,以及颗粒相对连续相流动产生的影响 这就决定了 两相10 流中颗粒相的体积分数不能太高,通常情况下这一体积分数要小于10%～20%但是,这并不意味着在应用 DPM 模型时颗粒相的 质量分数 也要小于10%～20%,实际上,我们可以使用 DPM 模型来模拟离散相质量分数等于或超过连续相质量分数的流动 【（1）如果颗粒是以 喷射的形式 进入连续相的,而且 流场中有明确的入口和出口 ,这种情况下 可以使用稳态的 DPM 模型来计算 ；（2）如果颗粒相在连续相中处于一种无限期的悬浮状态 ,这种情况下稳态的Lagrangian 模型就不再适用了,对于这样的工况可以考虑 使用非稳态的 DPM模型 来进行求解换句话说,对于搅拌器、混和器、流化床这一类容器如果应用DPM 模型来模拟其流场,应该在非稳态的前提下进行 】一旦应用DPM 模型来对流动进行模拟后, Fluent 中的某些效用将不能再被使用。
具体如下：1. 周期性的边界条件；2. 可调的时间步长；3. 使用非预混燃烧模型时,颗粒不能参加反应；4. 当使用动网格或变形网格时,颗粒喷射的表面便不能随网格一起运动；5. 如果使用了复合参考系 ,在参考系下颗粒轨道失去了原有的意义,同理,相间耦合计算也失去了意义 解决这个问题的方法就是 采用绝对速度来对颗粒进行跟踪而不是采用相对速度 ,这一方法可以通过在文本窗口输入以下命令实现：define/models/dpm/tracking/track-inabsolute-frame需要注意的是,计算结果会与符合参考系下壁面的位置有很大关系 颗粒的跟踪是在哪个参考坐标系下进行的,颗粒的入射速度就要在哪个参考坐标系下定义的 默认情况下, 颗粒速度是基于当地坐标系定义的,如果你激活了 track-in-absolute-frame（方法如前所述）,颗粒速度就基于绝对坐标系来定义3．DPM模型的傻瓜用法所谓的傻瓜用法,就是不用考虑细节,甚至不必知道模型设置面板中每一项的意义所在,而只给出相应参数的设定来进行求解我们不提倡这样的做法,但这也确实是能让新手尽快上路的好办法, 当然, 有可能计算的结果不准确, 但对于简单的流场来讲,应该还可以接受,对于稍复杂的情况,即便是老手,也不敢保证一次建模、一次计算就能得到满意的结果,所以,慢慢调试吧!对于稳态的工况,为了确保计算结果的收敛, 可以暂时先不在流场中添加离散相, 而仅仅进行连续相的迭代, 一直迭代到连续相收敛再加入离散相。
当然, 也可在计算得11 到收敛趋势时加入离散相本节只讨论 DPM 模型面板的设定下面说明傻瓜用法的操作步骤：1. 通过Define→Models→Discrete Phase来打开DPM 模型的控制面板,2. 选中interaction with Continuous Phase；3. 将Number of Continuous Phase Iterations per DPM Iteration置为20；4. 选中Specify Length Scale,将Length Scale 置为0.01,注意LengthScale 后面的单位是m；5. 粗略预计颗粒的行程,然后用该行程除以 Length Scale,得到的值就是 Max.Number Of Steps 要输入的值实际上,Length Scale 与Max.Number Of Steps 的乘积即为跟踪颗粒轨迹的最大长度, 如果你想观察颗粒在整个流场中的流动, 那么这个乘积的值就要大于颗粒的轨迹长度,所以此时可以适当地扩大Max.Number Of Steps 的值6. 点击面板下方的 injections,弹出Injections 面板,再点击 Create,弹出SetInjection Properties 面板,在此面板中设定颗粒的属性。
7. 在Point Properties 下输入颗粒的各种参数；8. 在Turbulent Dispersion 下激活Stochastic Tracking 选项,将Number ofTries 改成1 0至此,DPM 模型的基本设定就全部结束了接下来的任务就是针对自己模型的特点,有针对性的到帮助文件中去寻找解决问题的方法我们先看看燃烧中的组分输运和有反应流动该如何处理 这是燃烧问题中很重要的一部分,前人发展了很多模型来处理不同的具体问题：a) 通用有限速度模型该方法基于组分质量分数的输运方程, 采用你所定义的化学反应机制, 对化学反应进行模拟 反应速度在这种方法中是以源项的形式出现在组分输运方程中的,计算反应速度有几种方法： 从Arrhenius 速度表达式计算, 从Magnussen和Hjertager 的漩涡耗散模型计算或者从 EDC模型计算b) 非预混燃烧模型在这种方法中, 并不是解每一个组分输运方程, 而是解一个或两个守恒标量（混和分数）的输运方程,然后从预测的混合分数分布推导出每一个组分的浓度该方法主要用于模拟湍流扩散火焰 在守恒标量方法中, 通过概率密度函数或者PDF 来考虑湍流的影响。
12 c) 预混和燃烧模型这一方法主要用于完全预混合的燃烧系统 在这些问题中, 完全的混合反应物和燃烧产物被火焰前缘分开 我们解出反应发展变量来预测前缘的位置 湍流的影响是通过考虑湍流火焰速度来计算得出的d) 部分预混和燃烧模型顾名思义,部分预混和燃烧模型就是用于描述非预混和燃烧和完全预混和燃烧结合的系统 在这种方法中, 我们解出混合分数方程和反应发展变量来分别确定组分浓度和火焰前缘位置模型选取的大致方针如下：（1）通用有限速度模型主要用于： 化学组分混合、 输运和反应的问题； 壁面或者粒子表面反应的问题（如化学蒸汽沉积）2) 非预混燃烧模型主要用于：包括湍流扩散火焰的反应系统,这个系统接近化学平衡,其中的氧化物和燃料以两个或者三个流道分别流入所要计算的区域3) 预混燃烧模型主要用于单一、完全预混和反应物流动4) 部分预混燃烧模型主要用于：区域内具有变化等值比率的预混和火焰的情况由于在非预混燃烧中, 燃料和氧化剂以相异流进入反应区； 在预混燃烧系统中,反应物在燃烧以前以分子水平混合,结合上述方针,对四角切圆煤粉锅炉炉内燃烧过程我们应该选择非预混燃烧模型我做的问题是蒸汽中水滴的汽化问题,用的是 DPM 模型,但是在 injection面板里颗粒类型只有惯性颗粒, 而液滴和燃料颗粒不可选, 我想用液滴类型, 费了很大力气, 翻箱倒柜找资料： 只有传热选项被激活并且至少两种化学组分在计算中是被激活的, 或者已经选择了非预混燃烧或部分预混燃烧模型, 液滴类型才可选。
然而我的问题是一种化学组分的两个状态,也不是燃料颗粒参考答案：打开model->species ；选择species transport；下面的reactions不要选；然后选择一个包含 H2O的mixture material；默认的mixture-template就可以；然后在DPM属性设置中的 particle type选择Droplet；在Material中选water-liquid；13 在 Evaporating Species中选 H2O；__________________________________________（1）请问DPM 模型的使用前提条件是什么 ?使用中有什么限制 ?参考答案： 颗粒相体积分数占气相体积分数小于 10%此时可将颗粒相视为离散相,可用DPM,否则可视为连续相 （拟流体）,采用两相流模型 （Mixing Model 、EulerModel）?（2）那么颗粒相可以是液体吗参考答案： 可以是液滴 ,你可以假设液滴为球形的 ,这样就可以了还可以做一些其他假设3）在DPM 模型中,在离散相的设定中采用 surface,颗粒分布 rosin 分布,计算为稳态, 计算完成后, 在相同条件下利用 partical tracking 得出的分离效率均不同,又是差别还比较大。
请问是不是用这种方法不能得出分离效率, 或者fluent 这种计算随机性较大呢？参考答案： 将射流源里面的 number of tries 的值增大,发现这样可以看到湍流对于离散相的影响, 你每点一次显示的值不一样, 也是因为湍流的影响, 多次的点击就相当于将上面的值增大,不过是将多次的计算结果都显示在一个窗口上,（4）当我将计算模型从 segregated转换成coupled 的时候,在运行 DPM 计算模型时,出现如下错误：Error: couldn't allocate fine level coefficient matrixError Object: ()请问如何消除？如果换回 segregated,问题又没有了,我想是不是使用 coupled（solver）的时候另有设置？参考答案：我的理解, 既然选定的解算器, 就已经决定了求解的方式： 是分别求出各变量（segregate）,还是所有方程联立配合求出各变量 （coupled）但你从segregate变为coupled 时,是否考虑了有时,这两个是不可以相互交换的？比如用segregate时,可以不考虑能量方程,而从连续方程和动量方程求解出压力速度场,然后再求解出温度场,这样这几个参数不是相互依赖的关系。
而用是,方程是耦合的,必须同时求解我想,大概出现问题的原因在这里coupled（5）使用segregated时可以不考虑能量方程, 那是不是也可以考虑, 还有在solver中选定energy 一项,是不是就算考虑了能量方程？参考答案：这里说的是求解过程中,比如温度变化不大时,粘度可以认为是常数,这14 样流体运动不受温度场的影响, 流场可以独立于温度场求解, 这时, 可以先从连续方程和动量方程中求解出速度和压力来, 然后带入能量方程中求出温度来 并不是说不考虑能量方程,只是它们间的相互作用可以不考虑也就是说将运动和传热问题分开来分析了所以叫 segregated,而coupled,是由于几个因素相互影响不能忽略,比如粘度时温度和函数等等,必须同时考虑,所以在求解时,要同时解出来,不分先后所以叫耦合6）在DPM（discrete phase mode）l 中,有分散相（ particle）位置定义,即 firstposition 和last position,请问各位这两项分别代表什么, 要是需要定义多个 particle的位置,该怎么操作？参考答案：first position 是你选group 时第一个喷口的位置, last 嘛就是最后那个了你想定义多个的话,就多产生几个 injection 好了啊（7）我用DPM 模型模拟粉尘在湍流中的扩散,现有关于离散相参数设置的问题不明,就是在设置两相耦合设置的时候, Number Of Continuous Phase IterationsPer DPM Iteration 也就是迭代计算的时间间隔数应该设多少？如果太大是不是耦合的不好,而太小对连续相影响太大,引起波动不容易收敛。
参考答案：Number Of Continuous Phase Iterations Per DPM Iteration我通常设为 20 次（8）我用颗粒云模型计算出来的结果跟用随机轨道模型的结果不同啊,颗粒云中的最小颗粒群半径应该是 0 吧,那么设置不同的最大颗粒群半径结果也有很大差异,现在关键是颗粒云模型的最小以及最大颗粒群半径应该设多少, 这个数如果大于某个数值结果就都一样了,如果较小对结果影响就很大参考答案：用颗粒云模型计算出来的结果跟用随机轨道模型的结果不同 这很正常啊,因为两者的模拟方式不同, 怎可能期待会有相同的結果？设置不同的最大颗粒群半径结果也有很大差异, 這也是很合理的！ 顆粒的大小本来就会影响流场的性质我发现耦合的时间间隔对结果的影响不是很大,那么设1 0,20 也都差不多关键是颗粒云模型的最小以及最大颗粒群半径应该设多少？顆粒半径的大小,应该取决于要模拟的物体其半径有多大（可以预计）壁面热边界条件中的所有参数结合不同的壁面种类进行说明：一、主要壁面边界参数的说明1、壁面厚度 (Wall Thickness) : 指定流场中 Wall 的厚度,默认值 0,作为0 厚度的Wall 来处理。
当给定厚度的时候,因为壁本身有一定的面积,它和厚度的乘15 积得到Wall 的体积,由于固体材料有一定的热容, 所以这样设置后 Wall 条件就有一定的热吸收和贮存的能力 一般来讲, 如果在建模时把较厚的壁简化成壁面的话,有时就要考虑这种壁面的热吸收和贮存效应2、壁面热产生率（ Heat Generator Rate ）：单位体积的 Wall 产生的热量这里不要误解, 因为 和壁面的厚度配合使用 ,所以它是体积单位的倒数 如果壁面厚度为0,这个壁面热产生率也就没有意义了,因为有厚度的壁面才是有体积的壁面一般来讲,这种条件用来处理总的发热流率已知,均匀壁面散热问题注意：这两个条件和具体的壁面种类选取无关,故放在前面,单独分析3、热流壁(Heat Flux) ：这是一个最常用的壁面条件,给定壁面的热流,通过计算可以得到壁面的温度 ( ** 如果热流为 0,就是简单而著名的 绝热壁条件 )4、温度壁（ Temperature ）： 这个温度壁可以简单的 给定常数温度,形成恒温壁,也可以用UDF等指定随时间变化的温度 这种条件下, 可以得到整个流场对壁面的热流率5、对流壁（ Convection ）：对流壁要求指定外部热对流系数（ ExternalHeatTransfer Coefficient ）和外部参考温度 （ External Heat SinkTemperature ）,它的物理意义是, 相当于在流场外, 也就是壁面外指定一个给定温度和对流系数的对流源,它们向流场内通过对流的方式传输热流。
特别要注意的是,在对流壁的界面中,它们分别写成HeatTransferCoefficient 和Free Stream Temperature 6、辐射壁（ Radiation ） ：辐射壁要求指定外部辐射系数（ Emissivityof TheExternal Wall Surface ）和外部辐射参考温度（ Temperature ofThe RadiationSource or Sink On The Exterior ）, 它的物理意义是, 相当于在流场外,也就是壁面外指定一个给定温度和辐射系数的辐射源, 它们向流场内通过辐射的方式传输热量特别要注意的是,在辐射壁的界面中,它们分别写成 ExternalEmissivity和External Radiation Temperature7、对流和辐射混合壁（ Mixed）：这就是5和6中讲到的两种壁的混合 , 在这里就不多讲了8、内部辐射系数（ Internal Emissivity ）：当采用辐射模型计算流场热辐射的时候,如离散坐标辐射模型（ D O）等,在壁面条件中增加了这样一个参数它是一个控制壁面热辐射流率的参数 它的选定根据固体材料的种类选定。
这可以查材料手册得到16 二、要明确的几个问题1 、外部辐射系数（ External Emissivity ） VS 内部辐射系数（ InternalEmissivity ）FLUENT中采用这样两个相似的名字有它一定的道理,它们都是用来计算辐射的时候要在总辐射能量的前面用到的一个系数 但同时这样的命名也给理解造成了一定麻烦, 很容易混淆 要是从物理概念上理解这两个参数就不会弄混了外部辐射考虑当在流场外有一个辐射源向流场辐射热量的时候而用到的参数,也就是说只有你选择辐射壁或者混合壁的时候这个参数才出现, 要根据流场外的辐射源来确定这个参数 内部辐射系数, 是在你考虑辐射模型的条件下才出现,例如在你选择 P1、DO等计算热辐射的时候,所以这是一个根据壁面固体材料特性选择确定的参数特别要注意的是, 不同的固体材料差别很大, 具体应用的时候查材料特性手册得到我要强调的是大家是做流体计算的, 好多人都忽略了固体材料的事情, 用默认的万能的铝,什么都不改,有时这是很成问题的！2、壁面热产生率一定要和壁面厚度配合使用3 、分清壁面条件中给定的都是什么温度,用到的温度有三个：Temperature 、Free Stream Temperature 和External RadiationTemperature ,特别要注意,只有第一个是给定了壁面的温度,后面两个分别给出自由流的参考温度和外部辐射源的参考温度。
湍流的数值模拟目前采用的数值计算方法可以大致分为以下三大类：2.1直接模拟直接模拟就是用三维的非稳态的纳维 —斯托克斯方程对湍流进行直接数值计算的方法 要对高度复杂的湍流运动进行直接的数值计算, 必须采用很小的时间与空间步长,才能分辨出湍流的详细的空间结构以及变化剧烈的特性因此,湍流的直接数值模拟对计算机内存空间和计算速度的要求非常高, 目前还无法用于工程数值计算只有少数使用超级计算机的研究者才能从事这一类研究和计算2.2大涡模拟按照湍流的涡旋学说, 湍流的脉动与混合主要由大尺度的涡旋造成 大尺度的涡从主流中获得能量, 他们是高度的非各向同性, 而且随流动的情形而异 大尺度的涡通过互相作用把能量传递给小尺度的涡 小尺度涡的主要作用是耗散能量,它们几乎是各向同性的, 而且不同的流动中的小尺度的涡有许多共性 关于17 涡旋的上述认识就导致了大尺度涡模拟的数值解法 这种方法旨在用非稳态的纳维-斯托克斯方程来直接模拟大尺度涡,但不直接计算小尺度涡,小涡对大涡的影响通过近似的模型来考虑, 这种大涡模拟对计算机内存以及计算速度的要求虽然仍比较高, 但远低于直接模拟的方法对计算机资源的要求, 在工作站上甚至个人电脑上都可以进行一定的研究工作,因而近年来的研究与应用日趋广泛。
2.3应用Reynolds 时均方程的模拟方法在这类方法中将非稳态的控制方程对时间做平均, 在所得的关于时均物理量的控制方程中包含了脉动量乘积的时均值等物理量, 于是方程的个数将小于未知量的个数,方程组不封闭要使方程组封闭,必须做出建设,即建立模型在Reynolds时均方程法中,又有 Reynolds应力方程法及湍流粘性系数法两大类其中湍流粘性系数法是目前工程流动与数值计算中应用最广泛的方法多相流模型和离散相模型的区别两相流：通常把含有大量固体或液体颗粒的气体或液体流动称为两相流； 其中含有多种尺寸组颗粒群为一个 “相”,气体或液体为另一 “相”,由此就有气 —液,气 —固,液 —固等两相流之分两相流的研究： 对两相流的研究有两种不同的观点： 一是把流体作为连续介质,而把颗粒群作为离散体系； 而另一是除了把流体作为连续介质外, 还把颗粒群当作拟连续介质或拟流体引入两种坐标系： 即拉格朗日坐标和欧拉坐标, 以变形前的初始坐标为自变量称为拉格朗日 Langrangian 坐标或物质坐标；以变形后瞬时坐标为自变量称为欧拉Eulerian 坐标或空间坐标1.离散相模型FLUENT 在求解连续相的输运方程的同时, 在拉格朗日坐标下模拟流场中离散相的第二相；离散相模型解决的问题 ：煤粉燃烧、颗粒分离、喷雾干燥、液体燃料的燃烧等；应用范围 ：FLUENT 中的离散相模型假定第二相体积分数一般说来要小于10-12%（但颗粒质量承载率可以大于 10-12%,即可模拟离散相质量流率等/大于连续相的流动）； 不适用于模拟在连续相中无限期悬浮的颗粒流问题,包括：搅拌釜、流化床等 ；颗粒-颗粒之间的相互作用、颗粒体积分数对连续相的影响未考虑；18 湍流中颗粒处理的两种模型： Stochastic Tracking,应用随机方法来考虑瞬时湍流速度对颗粒轨道的影响； Cloud Tracking,运用统计方法来跟踪颗粒围绕某一平均轨道的湍流扩散。
通过计算颗粒的系统平均运动方程得到颗粒的某个 “平均轨道 ”FLUENT提供五种雾化模型：1）平口喷嘴雾化 (plain-orifice atomizer)2）压力－旋流雾化 (pressure-swirl atomizer)3）靶式雾化 (flat-fan atomizer)4）气体辅助雾化 (air-blast/air-assisted atomizer)5）气泡雾化 (effervescent/flashing atomizer)用户可以在 Set Injection Properties面板中选择喷嘴类型及其相应参数下面就介绍各个喷嘴模型：概述：所有的模型都是用喷嘴的物理及尺寸参数（例如喷口直径、质量流率）来计算初始颗粒尺寸、速度、位置对于实际的喷嘴模拟来说, 无论是颗粒的喷射角度还是其喷出时间都是随机分布的但对 FLUENT的非雾化喷射入口来说,液滴都是在初始时刻以一个固定的轨道喷射出去 （到流场中去） 喷雾模型中使用随机选择模型得到液滴的随机分布随机选择轨道表明初始液滴的喷射方向是随机的 所有的喷嘴模型中都要设第初始喷射角 （范围） ,颗粒通过随机的方法在这个范围内得到一个初始喷射方向。
这种方法提高了由喷射占主导地位流动的计算精度 在喷嘴附近, 液滴在计算网格内的分布趋向于更加均匀, 这样,通过气相作用于液滴上的曳力就加强了气相－液滴之间的耦合作用1. 平口喷嘴雾化 (plain-orifice atomizer) 模型平口喷嘴是最常见也是最简单的一种雾化器 但对于其内部与外部的流动机制却很复杂液体在喷嘴内部得到加速,然后喷出,形成液滴这个看似简单的过程实际却及其复杂平口喷嘴可分为三个不同的工作区：单相区、空穴区、以19 及回流区不同工作区的转变是个突然的过程,并且产生截然不同的喷雾状态喷嘴内部区域决定了流体在喷嘴处的速度、初始颗粒尺寸、以及液滴分散角2. 压力－旋流雾化喷嘴模型另一种重要的喷嘴类型就是压力－旋流雾化喷嘴 气体透平工业的人把它称作单相喷嘴（ simplex atomizer ）这种喷嘴,然后流体通过一个称作旋流片的喷头被加速后,进入中心旋流室在旋流室内,旋转的液体被挤压到固壁,在流体中心形成空气柱, 然后,液体以不稳定的薄膜状态从喷口喷出, 破碎成丝状物及液滴在气体透平、燃油炉、直接喷射点火式汽车内燃机的液体燃料燃烧中,压力－旋流雾化喷嘴使用很广泛 液体从内部流到完全雾化的过程可分为三个步骤：液膜形成、液膜破碎及雾滴形成。
3. 空气辅助雾化模型：为了加速液膜的破碎, 喷嘴经常会添加上辅助空气 液体通过喷座的作用形成液膜, 空气则直接冲击液膜以加速液膜的破碎这种雾化被称为空气辅助雾化或气泡（ air-blast ）迸裂雾化（依赖于空气量及其速度）通过辅助空气的作用,可以得到更小的雾滴 这种提高雾化质量的作用机制并不清楚 一般的看法是,辅助空气加剧了液膜的不稳定性同时,空气有助于液滴的分散,防止液滴间的碰撞 空气雾化喷嘴同压力－旋流雾化喷嘴一样被广泛应用, 尤其是用在要求雾化粒径很小的场合FLUENT中的空气雾化模型由压力－旋流雾化模型所衍生有个不同点是,在空气辅助雾化模型里, 用户需要直接设定液膜厚度 因为空气雾化喷嘴的液膜形成机制很多, 所以必须要有此设定 这样,在空气辅助雾化喷嘴模型里就没有压力－旋流雾化模型里所具有的液膜形成方程用户还必须设定液膜与空气间的最大速度差 尽管这个量可以计算出来, 但设定一个值之后用户就可以不必计算喷嘴的内部流动了 这个特点对大区域 （喷嘴相对很小）的流动模拟很方便其他方面的设定与压力－雾化喷嘴模型的一样 用户必须设定质量流率和喷射角度 液膜离开喷口之后, 它的初始轨道沿着设定的喷射角。
如果初始液膜的轨道指向中心线, 那么,喷射角度为负值 用户还需要设定喷口处液膜的内外半径20 空气辅助雾化模型不包含内部气体的流动在 FLUENT中,用户必须把喷嘴内的空气流动设定为边界条件 空气流动可看作一般的连续相的流动, 不需要做特别的处理4. 转杯雾化模型（ The Flat-Fan Atomizer Model ）转杯雾化喷嘴与压力－旋流雾化喷嘴很类似, 只是它形成了液膜层, 而不是旋流液体从宽而薄的喷口出来后形成平面液膜,继而破碎成液滴一般认为,它的雾化机理与压力－旋流雾化喷嘴类似 一些学者认为转杯雾化喷嘴 （由冲击射流雾化而来） 的雾化机理与平面液膜的雾化类似 在这种情况下, 转杯雾化模型可以应用只有在三维的情况下才可以使用这个模型5. 气泡雾化模型气泡雾化喷嘴中, 液体中混合了过热液体 （相对下游工况） 或者类似的介质当挥发性液体从喷口喷出时, 迅速发生相变 相变使流体迅速以很大的分散角破碎成小液滴此模型也适用于热流体射流计算中还必须设定蒸发的气体, 此蒸汽是连续相的一部分而不是分散相模型所要处理的 在设定连续相的边界条件时, 用户必须在喷口处设定一个连续相的入口边界条件。
若选择气泡雾化模型,还需要设定喷口直径、质量流率、混合量、挥发分物质的饱和温度、温度分数、射流半角以及分散常数离散相的初始条件设定在FLUENT中的离散相计算中,用户的主要输入项是初始条件项初始条件定义了离散相每组颗粒流的起始位置、 速度、 及其他各种参数 这些初始条件组成了决定每个颗粒的瞬时状态值的颗粒因变量的初值x, y, z坐标）u, v, w）在三维情况下,可以用速度模和喷射锥角来定义初始速度对运动坐标系,应该设定相对速度21 ！！当选择了某种雾化模型之后,由于液膜及线状液膜破碎的复杂性,用户不必设定液滴的初始直径、速度以及位置此时,用户设定不是初始条件,而是雾化模型中全局参数当颗粒沿着其轨道运动时, 这些变量通过运动方程、 传热／传质方程而得到更新只要计算机有足够的内存, 用户可以对离散相的颗粒／液滴设定任意多的不同初始条件即颗粒数目设定没有程序上的限制）1. 射流源类型只要创建一个射流源（ injection ）,并且对其设定了各种属性,用户就可以对颗粒／液滴定义初始条件 FLUENT提供了10 种类型的射流源：(1) 单点射流源 single(2) 组射流源 group(3) 锥形射流源（仅适用于三维情况） cone (only in 3D)(4) 面射流源 surface(5) 平口雾化喷嘴 plain-orifice atomizer(6) 压力－旋流雾化喷嘴 pressure-swirl atomizer(7) 平板扇叶 flat-fan atomizer(8) 空气辅助雾化 air-blast atomizer(9) 气泡雾化喷嘴 effervescent atomizer(10) 从文件中读取射流源数据 read from a file对每种非雾化喷嘴类型的射流源, 用户必须设定前面所介绍的每种初始条件、具有这些初始条件的颗粒类型以及任何与所选颗粒类型相关的参数。
若仅希望对每种初始条件设定单值, 用户应该创建 单点射流源 ；若希望对初始条件设定为一个范围 （即一个尺寸范围或初始位置范围） ,应该创建一个组射流源；若定义一个三维情况下的中空锥形射流源, 应创建一个锥形射流源； 若想22 在一个面（既可以是区域面（ zone surface ）也可以是在 Surface 菜单中定义的表面）上抛撒颗粒 ,应该创建一个 面射流源 （若用户创建了面射流源,颗粒流将在所设定面上的每个子面被抛撒出去）在三维情况下,用户可以使PlaneSurface 面板中的Bounded 和Sample Points 选项来创建一个关于颗粒的矩形网格射流源若上述的射流源类型不能表示出用户所需要设定的射流源, 那么,也可以从外部文件中读取数据获得颗粒的初始条件 （颗粒位置、速度、直径以及质量流率） 这个文件应具有下列形式：（（ x y z u v w 直径温度质量流率）名称）2. 颗粒类型当设定一系列初始条件时, 用户还应该定义颗粒类型 可以使用的颗粒类型依赖于用户在 Models 之类面板中已经设定好的物理模型类型惯性颗粒 （``inert'' ）是服从力平衡以及受到加热／冷却影响的一种离散相类型（颗粒、液滴或气泡）。
在FLUENT任何模型中,惯性颗粒总是可选的液滴 （``droplet'' ）是一种存在于连续相气流中的液体颗粒它服从力的平衡并受到加热／冷却的影响 只有传热选项被激活并且至少两种化学组份在计算中是被激活的, 或者已经选择了非预混燃烧或部分预混燃烧模型, 液滴类型才是可选的 当选择了液滴类型之后, 用户应该使用理想气体定律来定义气相密度（在Materials panel , 面板里）燃烧（` `combusting'' ）颗粒是一种固体颗粒, 在Set Injection Propertiespanel 面板中选定 Wet Combustion 选项,用户可以在燃烧颗粒中包含有可蒸发物质只有在模型中包含有热量的转移过程并且至少声明三种以上的化学组分或者使用了非预混燃烧模型,燃烧类型颗粒才是可选的 选定燃烧类型颗粒之后,用户不需使用理想气体定律来定义气相密度 （在Materials panel 面板里）3. 创建、复制、 删除、列出射流源 （Creating, Copying, Deleting, and ListingInjections ）用户可以使用 Injections panel 面板来建、复制、删除、列出射流源。
Define Injec。
