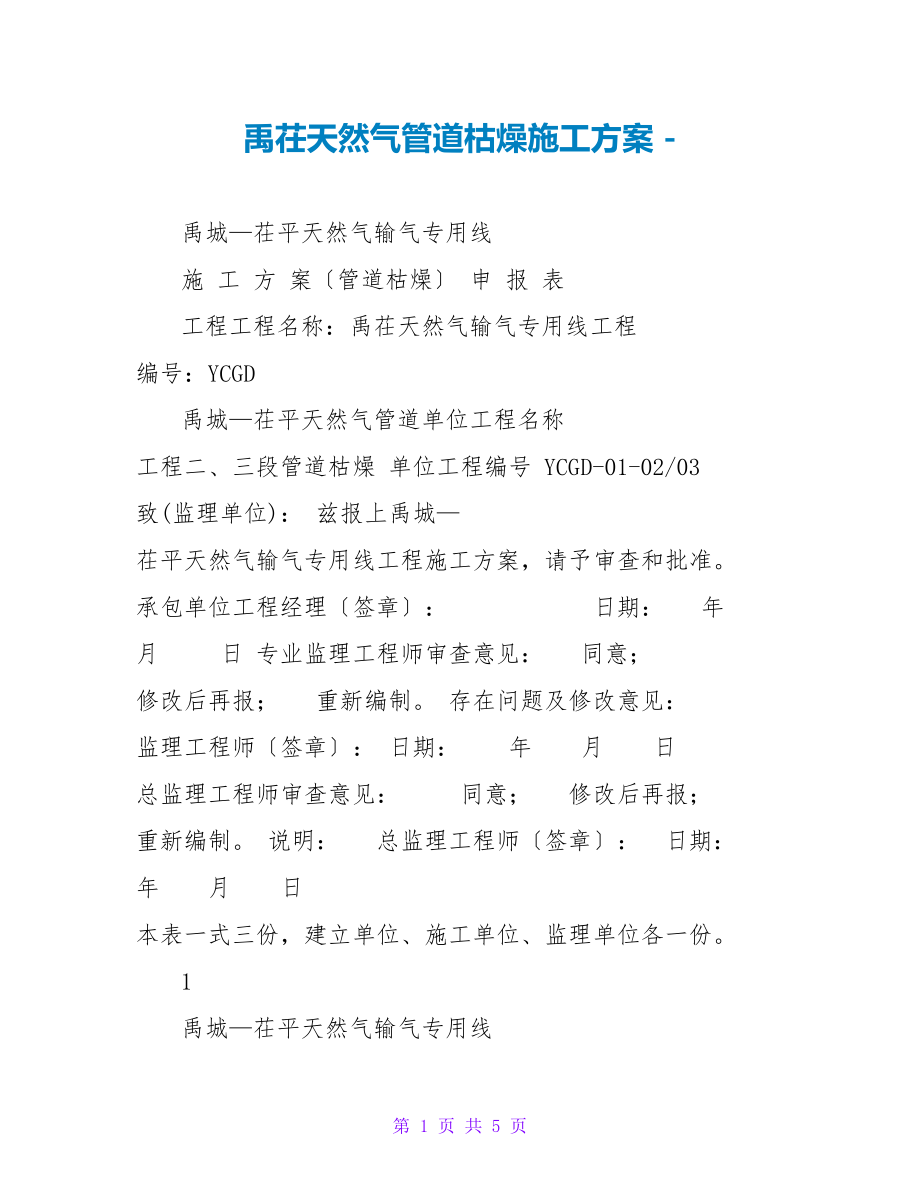

禹茌天然气管道枯燥施工方案 - 禹城—茌平天然气输气专用线 施 工 方 案〔管道枯燥〕 申 报 表 工程工程名称：禹茌天然气输气专用线工程 编号：YCGD 禹城—茌平天然气管道单位工程名称 工程二、三段管道枯燥 单位工程编号 YCGD-01-02/03 致(监理单位)： 兹报上禹城—茌平天然气输气专用线工程施工方案，请予审查和批准 承包单位工程经理〔签章〕： 日期： 年 月 日 专业监理工程师审查意见： 同意； 修改后再报； 重新编制 存在问题及修改意见： 监理工程师〔签章〕： 日期： 年 月 日 总监理工程师审查意见： 同意； 修改后再报； 重新编制 说明： 总监理工程师〔签章〕： 日期： 年 月 日 本表一式三份，建立单位、施工单位、监理单位各一份 1 禹城—茌平天然气输气专用线 禹城—茌平天然气输气专用线 茌平高唐段枯燥施工方案 编制人： 审核人： 批准人： 中化二建集团禹—茌工程部 年 月 日 2 禹城—茌平天然气输气专用线 目 录 一、 编制根据 二、 工程概况 三、 管道枯燥的必要性 四、 管道枯燥方案确实定 五、 干空气枯燥的原理及优缺点 六、 干空气枯燥的工艺流程 七、 主要施工步骤及技术要求 八、 人员组织及设备机具 九、 工期保障方案 十、 工程质量保障措施 十一、 平安技术措施 十二、 环境保护措施 十三、 HSE管理体系 十四、 HSE应急预案 3 禹城—茌平天然气输气专用线 一、编制根据 1、本工程施工图及设计技术文件 2、《输油输气管道线路工程施工及验收标准》〔SYJ0401－98〕 3、《石油天然气管道穿越工程施工及验收标准》〔SY/T0479－95〕 4、《长输天然气管道作业规程》〔SY/T6383—1999〕 5、《天然气管道运行标准》〔SY/T5922—2022〕 6、《油气长输管道工程施工及验收标准》〔GB50369-2022〕 7、《输送管线清管作业标准》〔SY/T6148—95〕 8、《天然气管道试运投产标准》〔SY/T6233—96〕 9、《输气管道工程设计标准》〔GB50251-2022〕 10、《石油化工钢制管道安装工艺标准》〔SHT3517-2022〕 二、工程概况 本次试压管线的长度约29.85km，其中高唐段约13.22km、茌平段约16.63km，管线规格为Ф508×7.1(8.8)，采用L415螺旋缝埋弧焊钢管，设计压力6.3MP，操作压力2.5～4.0Mpa，设计年输气量为4.95亿方。
由于管道设计操作压力较高，为了确保试压的平安，管线采用无腐蚀性干净水进展强度试压根据甲方的要求，首先对该管道进展通球清管、水压试验、严密性试验、管道扫水 本次试压管段全长29.85Km，穿越众多河流、水塘、水渠，作业条件复杂，施工中难以防止管道内有水进入根据管道泡沫球清管反映的管道内含水情况，对管段进展枯燥处理 三、管道枯燥的必要性 在投产前为了排除新建城市高压天然气管道的隐患和缺陷，必须进展试压当用水作介质进展管道试压时，试压清管后管道内仍有少量水假如不在投产前对管道进展必要的枯燥，管道内液态水的存在会降低天然气输送才能，使天然气含水量增加，从而导致供气品质下降详细会引起以下几个方面的危害： ①管道中残留的液态水与天然气中的少量酸性气体生成酸性物质，使管道内4 禹城—茌平天然气输气专用线 部产生危害较大的腐蚀，影响管道使用寿命及可靠性 ②管道内的天然气在足够高的压力和足够低的温度下，与液态水有可能形成天然气水合物，影响天然气流动，造成管道和设备的堵塞，严重影响管道的平安运行 ③管道中的液态水在低温时还会造成管道低洼处的冰堵，影响输气量，严重时会造成停输的重大事故。
因此在管道投入运行之前，必须进展除水、枯燥处理，使管道内空气露点到达规定的要求 ④管道中的液态水和水蒸气会降低天然气的输送才能，造成管道输送才能下降 ⑤管道中的液态水和水蒸气会使天然气的品质下降，影响用户的使用 根据城市外环高压燃气管道压力高、管径大的特点，可以直接采用长间隔 输气管道的枯燥技术目前，长间隔 输气管道枯燥的方法主要有枯燥剂法、流动气体蒸发法和真空枯燥法等 四、管道的枯燥方案确定 天然气长输管线枯燥方法的多种多样，且每种枯燥方法又有其优缺点，见表0-1 表0-1 各种枯燥方法的比照表 枯燥方法 比拟工程 枯燥流动气体蒸发法 氮气枯燥法 天然气枯燥法 昂贵 较短 很好 较好 较低 极长 较差 很好 较低 较短 最好 较好 适用于较大管径 真空枯燥法 剂法 干空气枯燥法 最低 最短 很好 最好 枯燥本钱 较高 枯燥时间 较短 枯燥效果 较好 平安效果 最差 海底不受区域限制，只适用于小适应范围 管道受管径、长度的范围的管道不受任何限制 居多 影响相对较小 枯燥 5 第 5 页 共 5 页。
