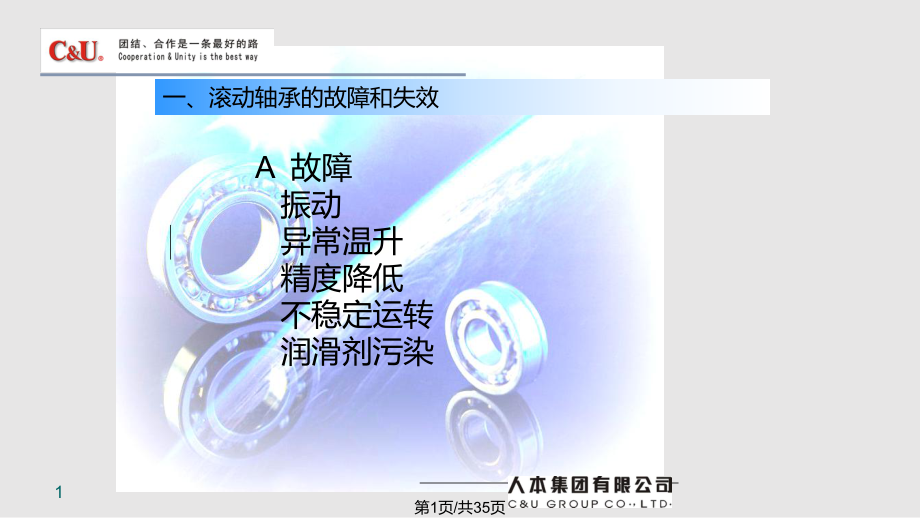

1A 故障 振动 异常温升 精度降低 不稳定运转 润滑剂污染一、滚动轴承的故障和失效第1页/共35页2B 失效 早期剥落 滞塞 破裂 剥蚀 摩擦、磨损 啃伤 锈蚀、腐蚀 蠕变 沾污一、滚动轴承的故障和失效第2页/共35页3由于滚动轴承的结构和使用不同，导致其失效的原因多样化主要包括：装配不良、润滑不良、过载、冲击、振动、磨料或有害液体的侵入、环境温度过高或过低、材质缺陷、制造精度低和散杂电流的作用等由于工作状况的复杂性，两种或多种失效机理可能同时起作用，在某些情况下表现为单一的失效形式，在另一些情况下表现出多种失效形式的组合故障和失效的原因第3页/共35页4 锈蚀1锈蚀的滚道表面有无数麻坑，每个麻坑都容易导致使用提前失效失效的形式和原因1第4页/共35页5 锈蚀2使用过程中的锈蚀和存放不当产生的锈蚀失效的形式和原因1第5页/共35页6高温烧结因为配合等原因导致瞬时高温失效的形式和原因2第6页/共35页7润滑流失润滑脂选型不当导致失效失效的形式和原因3第7页/共35页8配合蠕动1失效的形式和原因4第8页/共35页9配合蠕动2日常中较常见的配合蠕动（会导致热开裂现象）失效的形式和原因4第9页/共35页10塑性变型承受了很大的轴向力和高温回火失效的形式和原因5第10页/共35页11安装损伤图中（放大250倍）表示划痕对轴承表面的影响。
套圈、滚道、钢球、滚子的相对轴向运动产生划痕安装前或安装时的错误错误操作是产生划痕的主要原因由于无或缺乏保护性润滑，即使瞬间压力和摩擦热也可能使滑动区的温度高于淬火温度其结果是造成二次淬火（白色区域），产生奥氏体和未回火脆性马氏体的混合组织，其下的暗带则为较软的回火组织这些组织都不利于承受负荷和冲击最多的早期失效都源于这个划痕失效的形式和原因6第11页/共35页12安装损伤2典型的球轴承安装滚道压伤划痕失效的形式和原因6第12页/共35页13 断裂安装敲击裂纹和原始裂纹失效的形式和原因7第13页/共35页14 断裂断口扫描电镜失效的形式和原因7 断裂能谱分析未发现异常元素第14页/共35页15 断裂2腐蚀区发现异常元素失效的形式和原因7第15页/共35页16 剥落早期剥落异常剥落失效的形式和原因8第16页/共35页17 剥落2金相和热酸洗分析原因分析失效的形式和原因8第17页/共35页181、表面形貌分析方法体视显微镜：初步的外观分析光学显微镜：原始组织、磨损变形层等分析扫描电镜（SEM）：磨屑型貌等分析透视电镜（TEM）：用于磨损机理研究、精细结构观察失效分析技术第18页/共35页192、微区及表面成分分析方法电子探针、离子探针：区域探测、剥层分析薄膜透射扫描：晶界成分分析能谱仪 表面成分分析、化学成分结构穆斯堡尔谱仪：识别铁合金中的氧、硫、氮化物等 研究磨损相变情况失效分析技术第19页/共35页203、相结构、晶面晶向和应力分析宏观应力分析（脆性涂料法、密栅光纹）：找出最大应力区、主应力区、测量应力应变值、残余应力、应力状态分析等微观应力分析（X-射线）：内部亚晶粒晶格畸变等相结构分析方法：磨屑过程相转变分析晶面晶向分析方法：断裂面晶面指数和裂纹走向分析失效分析技术第20页/共35页21A、轴承的安装形式B、预紧要求C、游隙选择D、润滑技术二、滚动轴承的安装技术第21页/共35页221、压装推荐内径尺寸小于50的采用压装小批量：采用锤棒、套筒大批量：采用液压机、专用模具2、热装较大型号轴承电感应加热（局部、整体）油浴加热二（A）、轴承的安装第22页/共35页231、安装前的准备：清洁、配合面2、热装的注意事项：烘箱、加热温度、油品安装注意事项1第23页/共35页24绝对不允许压外圈装内圈的类型任何方式要保障滚道和钢球受最小的力安装注意事项2第24页/共35页25 （1）、在正确地决定轴的径向方向及轴向方向位置的同时，抑制轴的跳动。
如机床的主轴轴承、测量仪器轴承2）、提高轴承的刚性机床的主轴用轴承、汽车差动机构小齿轮用轴承3）、防止轴向方向振动及由于共振而造成的异音4）、抑制滚动体的旋转滑动、公转滑动及自转滑动如高速旋转角接触球轴承、推力球轴承5）、保持套圈，保持滚动体的正确位置将推力球轴承、推力调心滚子轴承用在水平轴时二（B）、轴承预紧的目的第25页/共35页26定位预紧：（1）A-B0 合适预紧 低振、长寿（2）A-B0 过量预紧 高振、短寿（3）A-B0 合适预紧 低振、长寿（2）A-B0 过量预紧 高振、短寿（3）A-B=0 没有预紧 高振、短寿二（B）、轴承的预紧方式2第27页/共35页28二（C）、轴承的游隙 游隙是轴承能否正常工作的一个重要因素选择适宜的轴承游隙，可以使负荷在滚动体之间分布合理；能限制轴（或外壳）的轴向和径向位移以保证轴的旋转精度；使轴承在要求的温度下能正常工作；可减少轴承工作时的振动和噪声等；轴承游隙的选择和匹配对轴承使用寿命、受力分布、温升、振动和噪声有很大的影响第28页/共35页29二（C）、游隙示意图第29页/共35页30二（C）、轴承的游隙选者的要点1、游隙的种类 径向游隙、轴向游隙、角度游隙2、游隙的组别 C2C0C3C4C5CM3、公差和配合 公差带的选择第30页/共35页31二（C）、轴承的游隙与配合公差带电机轴承室推荐的公差尺寸电机转子轴承位推荐的公差尺寸第31页/共35页32二（D）、轴承的润滑润滑的目的（1）、减少摩擦及磨损。
在构成轴承的套圈、滚动体及保持器的想和接触部分，防止金属接触，减少摩擦、磨损2）、延长疲劳寿命轴承的滚动疲劳寿命在旋转中，滚动接触面润滑良好，则延长相反地，油粘度低，润滑油膜厚度不好，则缩短3）、排出摩擦热、冷却循环给油法可以用油排出摩擦发生的热，或由外部传来的热，冷却防止轴承过热，防止润滑油自身老化4）、其他防止异物侵入轴承内部，或防止生锈、腐蚀的效果第32页/共35页33润滑脂的组成和应用润滑脂的基本组成 稠化剂 基础油 添加剂润滑脂的应用 牌号和结构的选择 添加的方式 填脂量的选择 （平常的填脂量和特殊情况下的填脂量）第33页/共35页34Cooperation&Unity is the best way第34页/共35页感谢您的观看！第35页/共35页。
