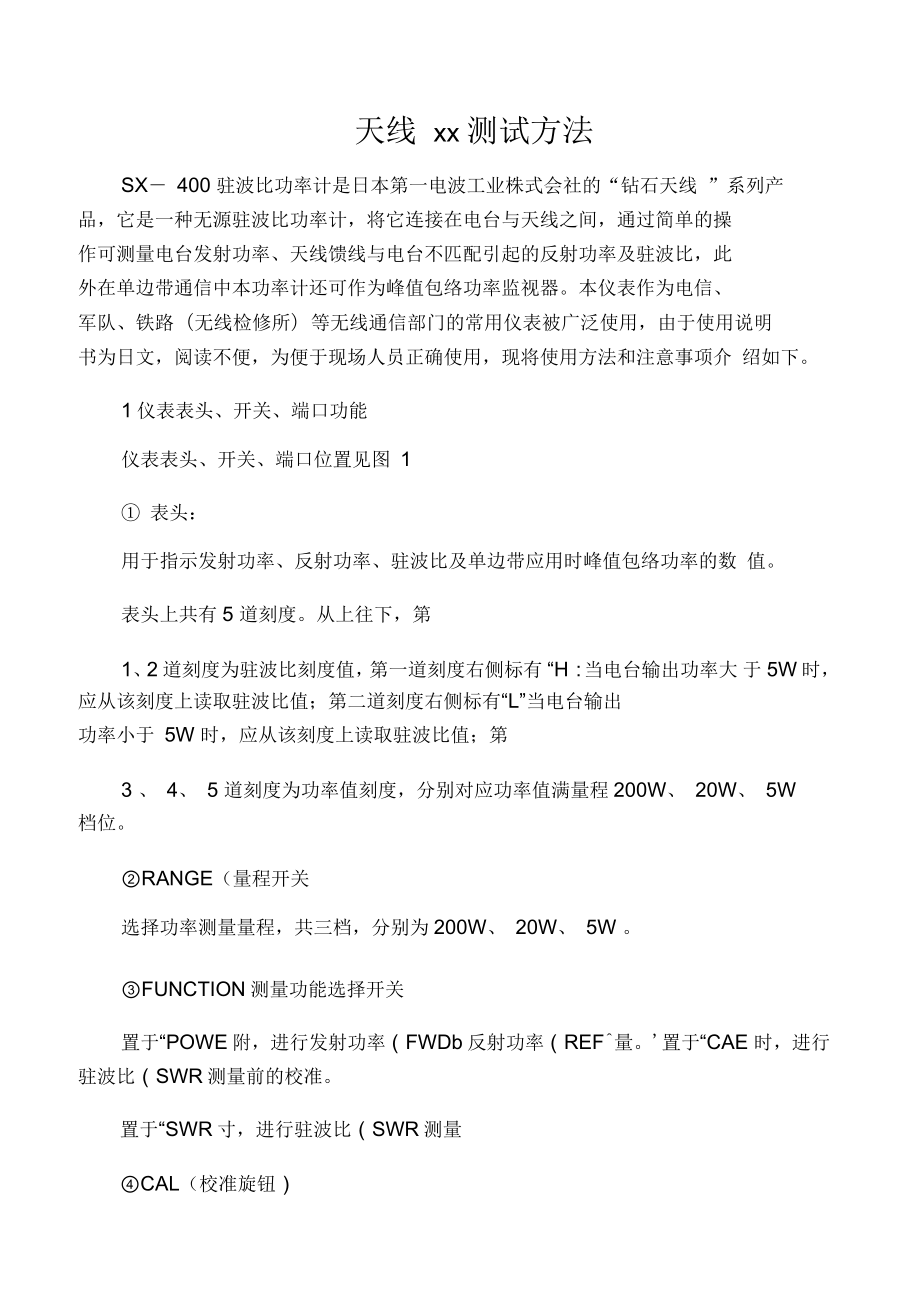

天线 xx 测试方法SX－ 400 驻波比功率计是日本第一电波工业株式会社的“钻石天线 ”系列产品，它是一种无源驻波比功率计，将它连接在电台与天线之间，通过简单的操作可测量电台发射功率、天线馈线与电台不匹配引起的反射功率及驻波比，此外在单边带通信中本功率计还可作为峰值包络功率监视器本仪表作为电信、军队、铁路（无线检修所）等无线通信部门的常用仪表被广泛使用，由于使用说明书为日文，阅读不便，为便于现场人员正确使用，现将使用方法和注意事项介 绍如下1 仪表表头、开关、端口功能仪表表头、开关、端口位置见图 1① 表头：用于指示发射功率、反射功率、驻波比及单边带应用时峰值包络功率的数 值表头上共有5 道刻度从上往下，第1、2道刻度为驻波比刻度值，第一道刻度右侧标有 “H：当电台输出功率大 于5W时，应从该刻度上读取驻波比值；第二道刻度右侧标有“L”当电台输出功率小于 5W 时，应从该刻度上读取驻波比值；第3 、 4、 5 道刻度为功率值刻度，分别对应功率值满量程200W、 20W、 5W档位②RANGE（量程开关选择功率测量量程，共三档，分别为200W、 20W、 5W ③FUNCTION测量功能选择开关置于“POWE附，进行发射功率（FWDb反射功率（REF^量。
'置于“CAE 时，进行驻波比（SWR测量前的校准置于“SWR寸，进行驻波比（SWR测量④CAL（校准旋钮）进行驻波比（SWR测量前（被测电台处于发射状态下），用此旋钮进行校准， 应将指针调到表头第一道刻度右侧标有“”处⑤POWER（功率测量选择开关置于“FWD寸，进行电台发射功率测量置于“REFJ,进行反射波功率测量置于“OF时，停止对电台各种功率的测量⑥AVG、PEPMONI4均值或峰值包络功率测量选择开关）测发射功率、反射 波功率、驻波比时，该开关应弹起，呈 ■”状态，此时表头所指示的是功率的 平均值（AVG}作为单边带峰值包络功率（PEPMONI监视器时，该开关应按下，呈 匚”状 态⑦零点调整螺钉用于表头指针的机械调零，测量前调整该螺钉可使指针指示到零位⑧TX（与电台发射机相连端口）可同时参见图1及图用50Q同轴电缆将该端口与电台天线端（ANT）t目连⑨ANT（与电台使用的天馈线连接端口）将电台实际使用天馈线的馈线（50Q）端口 （或50Q阻性的标准负债）与该端口 相连⑩DC13 8V（表头照明直流电源输入端口）表头照明直流电源输入端口，直流电源电压范围为11〜15V,红线接电源午”，黑线接电源主要是用于夜间的野外场合。
测试方法2.1 连接方法（参见图2）①将电台的“AN端口与本仪表的“T端口相连，本仪表的“AN端口与电 台实际使用天馈线的馈线端口 （50Q）相连，一定要做到连接可靠、紧固②表头需照明时，在仪表背面 DC13 8V端口接入规定电压范围的直流电 源2.2 电台发射功率的测量①FUNCTION开关置于“POWER置②POWER开关置于“FWD&置③RANGE开关置于所测电台发射功率相适应的量程上 ④被测电台置于发信 状态，表头指针指示即为电台发射功率，从相应刻度上读出发射功率值⑤ 作为单边带峰值包络功率（PEPMONI监视器时，应将 AVG/PEPMONFF 关按下，呈状态，此时对着麦克风发声或输入调制信号，表头将动态地指示单边带峰值包络功率2.3 天馈线反射波功率的测量①FUNCTION开关置于“POWER置②POWER开关置于“RE位置③RANGE开关开始应置于“ 20W!程上④被测电台置于发信状态，表头指针指示即为电台反射波功率，若反射波 功率小于5W,将RANGED关置于“5WS程上，从刻度上读出反射波功率值2.4 xx的测量①FUNCTION开关置于“CA位置②将CAL旋钮逆时针旋到底，置于 “MIN位置。
③被测电台置于发信状态，顺时针旋转 CAL旋钮，使指针指示到表头第一 道刻度线右侧“”处④FUNCTION开关置于“SWR：置，表头指针指示即为驻波比值，当电台输 出功率大于5W时，应从第一道刻度上读取驻波比值，当电台输出功率小于5W时，应从第二道刻度上读取驻波比值3使用注意事项①仪表内部为无源高频电路结构，一般仪器不能进行校准，使用过程中不 能打开外壳，触摸内部元器②当电波类型为FM（调频波）、CW隹续波）、FAX彳t号）、RTTY也传机 信号）时，电台连续输出最大功率不得超过以下数值：SX-400: 140〜220MHzW 150W22%400MHzW 200W（§时间测量）400〜 525MHzW 100W③测电台发射功率时，反射功率越小，即驻波比越接近1,电台发射功率测量值的误差就越小xx的含义xx- SWR驻波比全称为电压驻波比，又名 VSW格口 SWR为英文Voltage StandingWave Ratio 的简写在入射波和反射波相位相同的地方，电压振幅相加为最大电压振幅Vmax,形成波腹；在入射波和反射波相位相反的地方电压振幅相减为最小电压振幅 Vmin,形成波节其它各点的振幅值则介于波腹与波节之间。
这种合成波称为 行驻波驻波比是驻波波腹处的声压幅值 Vmax与波节处的声压Vmin幅值之 比在驻波管法中，测得驻波比，就可以求出吸声材料的声反射系数和吸声系 数在无线电通信中，天线与馈线的阻抗不匹配或天线与发信机的阻抗不匹配，高频能量就会产生反射折回，并与前进的部分干扰汇合发生驻波为了表征和测量天线系统中的驻波特性，也就是天线中正向波与反射波的情况，人们建立了 驻波比”这一概念，SWR=R/r=(1+K)/(1-曲射系数K=(R-r)/(R+r)(K为负值 时表明相位相反)式中R和「分别是输出阻抗和输入阻抗当两个阻抗数值一样 时，即达到完全匹配，反射系数 K等于0,驻波比为1这是一种理想的状况， 实际上总存在反射，所以驻波比总是大于 1 的射频系统阻抗匹配特别要注意使电压驻波比达到一定要求，因为在宽带运用时频率范围很广，驻波比会随着频率而变，应使阻抗在宽范围内尽量匹 配xx 的含义：驻波比就是一个数值，用来表示天线和电波发射台是否匹配如果SWR的值等于 1 ，则表示发射传输给天线的电波没有任何反射，全部发射出去，这是最理想的情况如果SWR值大于1,则表示有一部分电波被反射回来，最终变成热量，使得馈线升温。
被反射的电波在发射台输出口也可产生相当高的电压，有可能损坏发射台如何使用 xx 表BV3FG若以功率的观点来看驻波比可以表示为：SWR = ( VPo + >/ Pr^Po/ Pr)Po：进入天线系统的功率Pr:从天线系统反射回来的功率经过运算SWR与Pr/Po (反射功率百分比)的关系如下：Pr/Po = [(SWR-1)/(SWR+1)]A2驻波比表基本上就是功率表它可以量测输入功率及反射功率但根据上式，不管输入功率为何，反射功率一定和输入功率成一定的比例也就是说，对同一驻波比，不管输入功率为何，只要是在量输入功率时利用可变电阻调整驱动表头的电流使指针达到满刻度那麽你量测反射功率时，指针一定是指在同一个位置把这些相关位置标出来，我们的功率表上就多了一排刻度，叫做"驻波比" ，而您的功率表马上摇身一变成为"驻波比表 "了说穿了，驻波比表就是功率表在量测功率时它预设了几组功率(如5W,20W,200W)使输入功率恰好是这个位准时(5W, 20W, 200W),指针会达到满刻 度当你拨在CAL位置时就是量输入功率，只不过你可以调整指针位置当你 拨在SWR位置时就是量反射功率，只不过您这时候看的是SWR的刻度。
以DIAMOND系列的驻波比表而言，它有一个 Calibration旋钮及三个选择开 关：PowerRange, Func, FWD/REF SWITCH用法如下量输入功率：1 .将 POWER RANGE至U 200W, FUNC拨至U PWR FWD/RE豉至U FWD;2 .按下无线电机的发射键；3 .适度选择POWER RANG以精确读出功率量反射功率：1 .将 POWER RANGE至U 200W, FUNC拨至U PWR FWD/RE豉至U REF2 .按下无线电机的发射键；3 .适度选择POWER RANG以精确读出功率量 xx：1 .将FUNC拨到CAL位置，CALIBRATIO随钮反时针方向旋转到底；2 .按下无线电机的发射键，调整 CALIBRATIO随钮使指针达到满刻度；3 .将FUNC拨到SWR位置，由表头的SWR刻度读出驻波比的读值使用驻波比表量测天线的驻波比时要尽量将驻波比表靠近天线端，因为传输线的传输损耗会使得所量出来的驻波比数值较小，变成 "快乐驻波比" 例如，原本天线的驻波比为1.92 （反射功率百分比为10%）,现在加上一段cable衰减量为3dB,假设无 线电机的发射功率为10W,则经由CABLED到天线的输入端时只剩下 5W,然 彳爰反射10%即0.5W，0.5W 经由传输线送回来只剩下0.25W,所以驻波比量到的是输入10W,反射0.25W,反射功率百分比为2.5%，即SWR=1.03 量起来真是快乐的不得了。
此外，目前大部份的驻波比表都是利用感应的方式将信号感应到驻波比表内的量测电路，所以在量测时可以一边发射一边切换驻波比表上的开关，这并不会损坏无线电机如果小心一点，不要让指针瞬间打到底驻波比表要坏掉也蛮难的。
