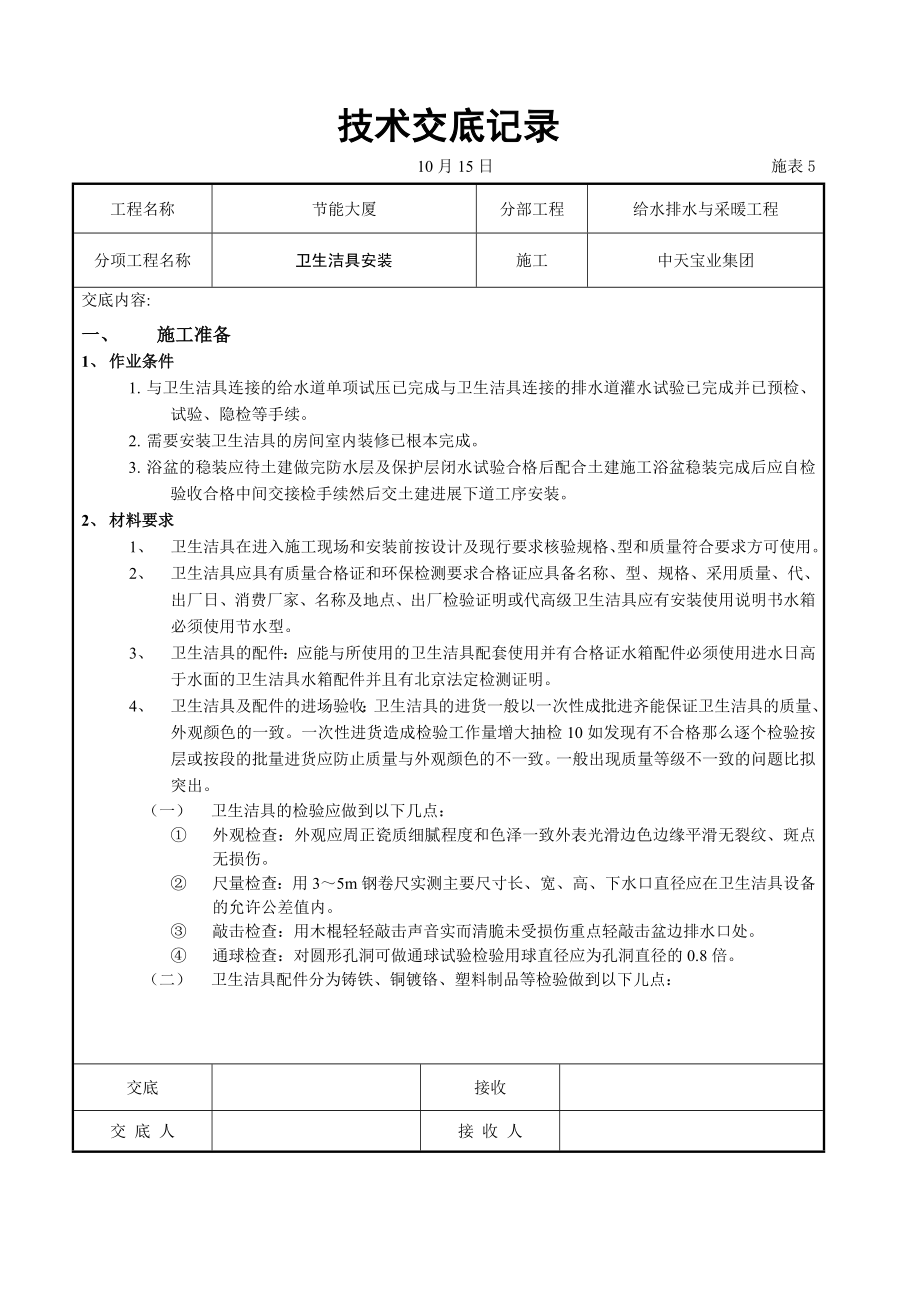

技术交底记录10月15日施表5工程名称节能大厦分部工程给水排水与采暖工程分项工程名称卫生洁具安装施工中天宝业集团交底内容:一、 施工准备1、 作业条件1. 与卫生洁具连接的给水道单项试压已完成与卫生洁具连接的排水道灌水试验已完成并已预检、试验、隐检等手续2. 需要安装卫生洁具的房间室内装修已根本完成3. 浴盆的稳装应待土建做完防水层及保护层闭水试验合格后配合土建施工浴盆稳装完成后应自检验收合格中间交接检手续然后交土建进展下道工序安装2、 材料要求1、 卫生洁具在进入施工现场和安装前按设计及现行要求核验规格、型和质量符合要求方可使用2、 卫生洁具应具有质量合格证和环保检测要求合格证应具备名称、型、规格、采用质量、代、出厂日、消费厂家、名称及地点、出厂检验证明或代高级卫生洁具应有安装使用说明书水箱必须使用节水型3、 卫生洁具的配件：应能与所使用的卫生洁具配套使用并有合格证水箱配件必须使用进水日高于水面的卫生洁具水箱配件并且有北京法定检测证明4、 卫生洁具及配件的进场验收：卫生洁具的进货一般以一次性成批进齐能保证卫生洁具的质量、外观颜色的一致一次性进货造成检验工作量增大抽检10如发现有不合格那么逐个检验按层或按段的批量进货应防止质量与外观颜色的不一致。
一般出现质量等级不一致的问题比拟突出一） 卫生洁具的检验应做到以下几点：① 外观检查：外观应周正瓷质细腻程度和色泽一致外表光滑边色边缘平滑无裂纹、斑点无损伤② 尺量检查：用3～5m钢卷尺实测主要尺寸长、宽、高、下水口直径应在卫生洁具设备的允许公差值内③ 敲击检查：用木棍轻轻敲击声音实而清脆未受损伤重点轻敲击盆边排水口处④ 通球检查：对圆形孔洞可做通球试验检验用球直径应为孔洞直径的0.8倍二） 卫生洁具配件分为铸铁、铜镀铬、塑料制品等检验做到以下儿点：交底接收交 底 人接 收 人技术交底记录10月15日施表5工程名称节能大厦分部工程给水排水与采暖工程分项工程名称卫生洁具安装施工中天宝业集团交底内容:a) 外观检查：配件应完好内外外表光滑浇口及溢边应平整丝扣无断丝、乱丝无溢边b) 塑料下水口及返水弯等不得使用再生塑料制品应保证其圆度、硬度不得造成渗漏、脱落等质量问题必要时应检查并有法定的监视检验证明检查为对配件进展试装连接检查下水口返水弯等丝扣连接是否能保证圆度和丝扣处的硬度5、 其他材料所有与卫生洁具配套使用的螺栓、螺母、垫片一律采用镀锌件镀锌钢、扁钢、角铁、圆钢、阀门、陶瓷阀芯水嘴、镀锌件、橡胶板、铅皮、铜丝、油灰、石棉绳、铅油、麻、生料带、白水泥、白灰膏、白塑料护套等。
6、 卫生洁具在检验和搬运过程中要小心轻放防止磕碰检验完的应重新进展包装分类、分型规格单独码放不合格应及时退货经检验的新应有相应的新标识如露天码放应选好地点应防止上部有重物砸下周围应有围护7、 明文规定在建筑工程制止使用螺旋升降式铸铁水嘴铸铁截止阀序工程允许公差值1外形尺寸公差％±32皂盒水纸盒外观尺寸差mm－33安装尺寸公差孔径≤15孔径16～29孔径30～80孔径＞80mm＋2＋2±3±54洗脸盆水嘴孔距mm＋25洗脸盆、水箱、洗涤盆、下水口圆度变形直径mm＋36小便器排出口圆度变形直径偏向mm±57大便器及存水弯排出口连接口圆度变形直径偏向mm±88排出口中心距边缘尺寸公差≤300＞300mm±10、±33、 主要机具1、 机具：套丝机砂轮机砂轮锯台钻电锤(带调速)等2、 工具：套丝扳、钳、克丝钳、活扳手、手锯、布剪子、手锤、螺丝、胶、自制扳手、叉扳手、錾子、圆锉等其他：程度尺、圆规、线坠、盒尺、毛刷、小线、石笔、红蓝铅笔交底接收交 底 人接 收 人技术交底记录10月15日施表5工程名称节能大厦分部工程给水排水与采暖工程分项工程名称卫生洁具安装施工中天宝业集团交底内容:项序项 目允许偏向或允许值主控工程1器具受水口与立道与楼板接合第7.4.1条2连接排水道接口应严其支托架安装第7.4.2条一般项目1安装允许偏向横弯曲度每1m长2mm横长度≤10m全长8mm横长度＞10m全长10mm卫生器具排水口及横支的纵横坐标单独器具10mm成排器具5mm卫生器具接口标高单独器具±10mm成排器具±5mm2排水径和最小坡度污水盆〔池〕径50mm25‰单、双格洗涤盆〔池〕径50mm25‰洗手盆、洗脸盆径32～50mm20‰浴盆径50mm20‰淋浴器径50mm20‰大便器上下水箱径100mm12‰自闭式冲洗阀径100mm12‰拉式冲洗阀径100mm12‰小便器冲洗阀径40～50mm20‰自动冲洗阀径40～50mm20‰化验盆〔无塞〕径40～50mm25‰净身器径40～50mm20‰饮水器径20～50mm10‰～20‰饮水器径20～50mm10‰～20‰二、 工艺流程安装准备→卫生洁具及配件检验→卫生洁具配件预装→定位画线及甩口处理→卫生洁具稳装→卫生洁具外观检查→通水维修→卫生洁具与支架、墙、地缝隙处理→通水试验三、 操作工艺（一）、 安装准备1、 根据施工图纸统计出各种卫生洁具所需要加工的支托架数量根据卫生洁具实样和图集画出各种支架的详细草图然后根据草图放样制作支架加工好的支架样品应进展卫生洁具的试装没问题后在钢板上用样品支架制作模具成批进展加工。
2、 根据卫生洁具配件的实际尺寸加工制作扳手、叉扳手这些专用工具的制作使用是为了保证铜质件、镀铬件、塑料件外表不会因安装过程中出现咬伤、划痕影响美观另外专用工具使用操作方便安装卫生洁具过程中需要使用扳手的部位：家具盆、脸盆、背箱、浴盆等处的下水口锁母紧固柱盆、脸盆、浴盆水嘴安装时锁母的紧固和下水口、十字穿插筋处的固定使用叉扳手3、 ：根据工艺流程实行流水作业或分成假设干小组按工艺流程顺序安装这两种都便于责任到人便于纯熟掌握本项的施工技术4、 卫生洁具安装前的搬运应按层或按系统专人负责集中搬运搬运至该层某个集中点搬运的数量能满足一天的工作量外包装集中处理零散的安装搬运容易造成卫生洁具的损坏后找不到责任人〔二〕、卫生洁具及配件检验卫生洁具及配件在进入施工现场虽然已经过进厂检验但是在保和搬运过程中也会造成意外的损伤所以卫生洁具安装前应100进展检验应按设计要求核验规格、型和质量符合要求方可使用〔三〕、卫生洁具配件预装将卫生洁具清理干净井对卫生洁具部分配件进展集中预装家具盆、脸盆下水口预装；坐便器排出口预装；上下水箱配件的预装；浴盆下水配件的预装一）、 洗面器的安装脸盆支架一般使用DN15镀锌钢制作尾端做好燕尾载墙结实用镀锌螺栓作固定件固定脸盆不得活动根据脸盆确定支架长度按施工图纸确定数量集中预制。
镀锌钢埋入墙内不小于120mm将镀锌加热30mm左右至微红时用榔头砸扁形成燕尾镀锌的前端切割成30°角再用砂轮机打磨光滑无毛刺用8mm钻头距端头25mm处开孔然后用M6螺母点焊开孔口上或者用5mm钻头开孔再用M6丝锥攻丝选用M6×10～15镀锌螺栓固定前端的弯勾的勾长根交底接收交 底 人接 收 人技术交底记录10月15日施表5工程名称节能大厦分部工程给水排水与采暖工程分项工程名称卫生洁具安装施工中天宝业集团交底内容:据脸盆孔径大小及深度而定弯勾长100mm脸盆支架的安装支架的安装应能满足脸盆的安装高度设计无要求时自地面至器具上边缘800mm支架在墙上孔洞位置确实定脸盆甩口中心垂直于墙面画出垂直线800mm减去脸盆下沿要放支架的间隔 自地面量取尺寸画程度线平分支架的宽度就是支架确定的位置在墙上划出孔洞十字线十字线应大于孔洞以便在截支架固定时能找到准确位置在砖墙可采用DN32的钢制成花用手锤在墙上砸孔每砸几下钢转动方向同时倒摔中的砖渣洞深120mm～150mm混凝土墙可以用电锤开孔或下预埋件如今预埋很少采用主要原因与土建配合困难位置不好确定混凝土浇注过程中埋件容易位置偏移所有的支架孔洞开孔以后都应用清水冲洗干净然后用细石混凝土填实一半时将钢砸进孔洞中钢应在十字中心然后用程度尺测量程度和尺量支架间距然后找平找正填平孔洞在填料到达强度后进展脸盆的安装工作。
支架位置确定的另一种为比量法将脸盆的配件返水弯上好将返水弯对准下水日测量面盆的安装高度800mm在盆沿测量程度根据实际尺寸划孔洞的位置这种比拟准确瓷砖墙面应在支架预留处二至三块砖不贴等支架固定结实后在脸盆稳装前进展套割贴瓷砖安装前应对脸盆及配件进展检验主要进展外观检查有无损伤盆是否周正、下水口的圆度、塑料配件的圆度和硬度等然后将脸盆清洗干净脸盆配件预装：预装部分包括冷热水嘴安装、下水口的安装脸盆水嘴的安装应注意冷热水嘴的方向位置应为左热右冷成套的冷热水嘴一般都有成品的橡胶垫假如没有橡胶垫应自制橡胶垫和在水嘴的根部垫油灰将橡胶垫垫好把水嘴插入脸盆的给水孔眼下面套上橡胶圈垫加上镀锌眼圈带上锁母用自制的扳手将锁母紧至松紧适度脸盆下水口的安装：一般整套配件下水口只有一个橡胶垫应自制一个橡胶垫放到脸盆底下下水口应选用有溢水孔眼的假如没有换货或者用直径10mm钻头穿插开孔共钻4个孔眼安装下水口应注意下水口中的溢水孔眼要对准脸盆排水口内的溢水口眼将下水口垫上橡胶垫周围抹上少量油灰插人脸盆的排水口孔内在脸盆底下将垫好油灰的胶垫套上加上眼圈带上根母再用自制的叉扳手将排水口的十字筋卡住并且将溢水孔眼对正用扳手将根母拧至松紧适度然后进展稳装。
脸盆的稳装先清理下水甩口周边卫生检查甩口封堵情况将堵头去掉用手电筒检查甩口内是否有异物必要时进展通水检查是否通畅自检支架安装位置假如没有问题将脸盆放在支架上测量脸盆的安装高度和程度如有误差可以进展微量的调整直到符合质量要求为止将支架的弯勾勾紧脸盆使脸盆背后与墙贴紧假如脸盆支架接触不严可用铅皮垫一下重新检查脸盆的程度度和标高直到符合质量要求为止这时可以安装返水弯塑料返水弯可以在丝扣上抹上少量油灰缠上细麻丝 交底接收交 底 人接 收 人技术交底记录10月15日施表5工程名称节能大厦分部工程给水排水与采暖工程分项工程名称卫生洁具安装施工中天宝业集团交底内容:或用少量油灰缠上生料带拧紧返水弯返水弯与排水甩口处应用油麻封膏填塞要求排水甩口应出地面5～10mm使用油麻、封膏封闭注意封膏使用太厚在干硬的过程中会因收缩出现裂纹排水塑料插入排水甩口内不能低于30mm并且排水塑料端部加热用木模将口扩成喇叭口稳装后的脸盆再进展给水连接收的安装在给水支上安装门用短或连接软与冷热水嘴连接接通水源后或用临时水进展脸盆的通水(满水)试验试验内容：检查脸盆满水后的溢水情况要求通畅验盆的下水配件接口处有无渗漏给水道接口有无渗漏排水是否通畅经自检、互检、专检合格后由专人给脸盆墙面缝隙等处封玻璃胶(也可以使用白水泥)同时将洗脸盆及周围卫生清理干净。
一）、 柱盆安装柱盆的安装根本与脸盆安装一样支架为陶瓷支柱脸盆一般采用镀锌膨胀螺栓固定安装时将支柱立在排水甩口中心处将盆放在支柱上将盆找平找正将脸盆的固定孔眼直接画到墙上后边靠近墙面然后将脸盆和立柱放到平安地点用调速电锤钻孔注意应先将膨胀螺栓固定在墙上再预装脸盆配件：安装好水嘴下水口返水弯然后将脸盆立柱放到排水甩口中心把脸盆返水弯插到下水甩口内同时脸盆的固定孔眼对准膨胀螺栓螺栓杆穿入固定孔眼以后垫橡胶垫加上镀锌垫片带上镀锌螺母拧紧至松紧适度用程度尺测量脸盆的程度度如有偏向可进展微量调节合格后进展通水试验检查、细部处理返水弯插人排水口处如有护口盘应在排水口封后将护盘内加油灰然后压紧在排水口处最后对支柱与脸盆支柱与地面脸盆与墙面的缝隙用玻璃胶或白水泥勾缝抹光一）、 家具盆安装1、 支架的制作、稳装：家具盆应使用扁钢不少于40×4拖架扁钢盆边部分高度20～50mm螺栓不小于M8采用镀锌或镀铬盖母支架的详细尺寸应以家具盆的实际样品为准根据施工图纸确定数量弯曲部位应部分加热煨制所有的开孔一律使用台钻钻孔采用M8～10(镀锌膨胀螺栓固定支架的端部应用砂轮打磨成圆形钝角)根据家具盆实际样品画草图确定实际尺寸。
支架立面320～350毫米程度面的长度根据家具盆宽度尺寸而定支架的支撑用直径12毫米圆钢制作可以焊接在竖边上而另一边先不焊根据安装情况而焊接另一边这样能保证家具盆与支架的接触严如遇轻质墙处理：（1） 设计交底时应建议设计改变位置2） 也可建议采用落地框架或改为放入台面内安装3） 如以上条件不成立制作扁铁夹板采用40×4×100扁铁当夹板竖向使用镀锌长栓焊接到扁铁上形成丁字央板作好后应进展防锈处理防止墙壁上返锈安装时用调速电锤低速开孔扁铁应嵌入墙内2～3mm丁字夹板螺栓穿过轻质墙安装支架假如墙面需贴瓷砖应先套割瓷砖然后上支架螺栓带入平光垫后拧紧螺母将开孔时打碎的墙面等处用水泥砂浆及时抹平支架缝隙不结实处可以用铅皮垫平2、 排水的连接：先将排水口根母松开卸下放在家具盆排水孔眼内测量出距排水预留口的尺寸将短一端套好丝扣涂油、缠麻将存水弯拧至外露丝2～3扣按量好的尺寸将短断好插入排水口的一端应做扳边处理将排水口圆盘下加lmm厚的胶垫、抹油灰插入家具盆排水孔眼外面再套上胶垫、眼圈带上根母在排水口的丝扣处抹油、缠麻用自制扳手拧紧根母至松紧适度吊直找正接口处捻灰、环缝要均匀3、 水嘴安装：将水嘴丝扣处涂油缠麻装在给水口内找平找正拧紧。
除净外露麻线4、 堵链安装：在瓷盆上方50mm并对准排水口中心处剔成中φ10×50mm孔眼用水泥浆将螺栓注牢八)、浴盆及地漏安装检查浴盆是否平整四周不能出现挠边瓷面是否完好应配合土建安装安装完毕应与土建做交接手续成品保护责任分清1、 浴盆底地面坡度支墩个数间距泄水孔位置等检查门方向位置等土建根据水暖指定的位置安装检查门1） 浴盆下的地面应高于卫生间地面20mm并坡向泄水孔2） 采用DN20mm白色PVC做泄水位置在浴盆中〔长边中下边〕3） 检修门底高于地面30～50mm4） 如浴盆带腿的其浴盆下地面作法不变2、 浴盆配件安装先安装浴盆下水口将浴盆下水口处擦干净将下水口带上胶垫抹上油灰插入下水口内将排水弯头抹上铅油少许麻丝加上垫片及橡胶垫将弯头拧紧最后将自制叉扳手卡住排水口十字筋上至松紧适宜为止将溢水口带上锁母然后拿三通比量根据实际尺寸下料有丝扣处缠麻丝上铅油拧紧与三通连接为光此处段经实际比量下料后安装三通三涌上带有锁母和胶垫将子插入三通内拧紧锁母就可以稳装到支墩上了3、 将浴盆稳于砖首上找平找正浴盆与砖腿缝隙处用1：3水泥沙浆填充抹平将三通下短插人排水甩口内缠油麻最后用封膏封闭清理盆底卫生中间验收手续交与土建贴瓷砖等。
4、 土建完成后再安装浴盆给水配件如暗装应配台土建施工5、 地漏安装要求：（1） 地漏安装应平整无渗漏地漏应安装在地面最低处其篦子顶面应低于设置处地面5mm防腐宜采用沥青漆二遍2） 地漏水封深度不得小于50mm扣碗安装位置正确铁蓖子做防腐并开启灵敏一）、 坐便器安装1、 检查排水下水口周围清理干净取下临时堵头检查内有无杂物2、 墙面与排水甩口画垂直中心线3、 将坐便器出水口对准预留排水甩口放平找正在座便器两侧固定螺栓眼孔处画好印记后移开坐便器将印记做十字线4、 在十字线中心剔20mm×60mm孔洞将镀锌螺栓插入孔洞内用水泥栽牢固定螺栓不能少于M6水泥使用l：9打口专用工具打牢专用工具采用DN15制作螺栓固定以后将排水口封堵在墙上画水箱孔位孔中心距地800mm便器冲洗水箱固定螺栓不小于M10镀锌件一般采用膨胀螺栓M10打φ14孔将螺栓先膨胀固定到墙上然后挂水箱如水箱孔位与实际有误差将背水箱靠到墙上画孔要求水箱出水孔与排水甩口垂直这样水箱与坐便连接的冲洗的角尺弯能到达垂直交底接收交 底 人接 收 人技术交底记录10月15日施表5工程名称节能大厦分部工程给水排水与采暖工程分项工程名称卫生洁具安装施工中天宝业集团交底内容:5、 水箱及配件安装。
要求节水型并且防虹吸具有北京法定检测证明水箱配件的安装略同于其他配件安装但要求摆放位置合理泄水不能影响漂子使用漂子不能影响翻板使用1） 先安装浮球阀：斜面橡胶垫不得装反小头向下假如背箱的孔不太圆可以少量加点油灰上根母时不能缺少垫片方向应使浮球靠边一侧有上下活动的间隙活动时不得紧贴水箱壁根母拧至松紧适度为宜2） 安装溢水和出水阀：溢水的方向间隔 不能影响浮球上下挪动安装完试一下浮球是否影响翻板使用将安装好的背水箱挂到墙上螺栓加橡胶垫上镀锌平光垫两条螺栓同时上螺母拧至松紧适度多余的螺栓锯掉外露螺栓为直径的一半然后每条螺栓螺母处上黄油6、 坐便器稳装要求预埋的螺栓已固定1） 坐便器排水甩口应高出地面10mm有利油灰封2） 坐便器排水口必须采用油灰封油灰的使用应能满足封用量座便器其他底边不使用封油灰使用白水泥或玻璃胶封边3） 坐便器的螺栓应使用镀锌螺栓螺母不得小于6mm橡胶垫应大于平光垫盖母应使用镀络或镀锌件螺母紧固以后应马上抹黄油加以保护交工前验收时将黄油擦去〔九〕、高水箱、蹲便器安装高水箱配件安装根本同低水箱配件安装多一套拉线支架安装水箱有两个上水孔当一侧的拉线支架安装以后另一侧的上水孔封闭蹲便器排水口油灰封后四周应用白灰膏填实在蹲便器的进水口应用胶皮碗套正套实冲洗一定要程度套正用镀锌成品喉箍紧固假如用14#铜丝绑分别绑二至三道铜丝拧扣要错位90°在进水口处应填干砂以利维修。
高水箱塑料冲洗距地lm处应设单卡固定结实〔十〕、斗式小便器立式小便器安装小便器的安装要求排水的甩口距墙和间距一定要准确否那么影响小便器的安装质量1、 斗式小便器、对准排水甩口中心线或根据返水插入排水口后返水弯中心画一条垂直线然后根据小便器上沿安装高度画一条程度线将小便斗上下对准垂直线上沿对准程度线画打孔眼使用镀锌直径6mm内胀螺栓可以先把螺栓进展内胀然后再挂小便斗螺栓上应套胶垫平垫拧至松紧适中将小便器与墙面的缝隙用白水泥浆勾缝抹光其他安装同上2、 立式小便器将甩口周围清理干净检查甩口位置间距是否一致符合要求后按照甩口找出中心线在甩口周围抹好油灰在立式小便器下铺垫水泥白灰膏的混和物(比例1：5)将下水口安装将立式小便器稳装找平、找正立式小便器与墙面、地面缝隙嵌入白水泥浆抹平抹光交底接收交 底 人接 收 人技术交底记录10月15日施表5工程名称节能大厦分部工程给水排水与采暖工程分项工程名称卫生洁具安装施工中天宝业集团交底内容:五、 注意的质量问题1、 排水道甩口不准：造成卫生洁具安装位置不准配件安装出现问题的主要原因是：卫生洁具品种繁多造型各异价格差异悬殊所以安装中心须在定货的根底上参照样品或实物确定安装尺寸。
或在设计交底时提出确定卫生洁具安装尺寸确定排水支距墙尺寸、卫生洁具的甩口位置2、 卫生洁具安装不平整、不结实：主要原因是支架安装不结实、支架和连接件不配套、支托架加工尺寸有误差、卫生洁具变形不规整、卫生洁具稳装后产生的缝隙未处理安装时的定位控制线、程度控制线出现问题对稳装后的器具未进展校正而导致不平整3、 卫生洁具上、下水连接处漏水：卫生洁具的塑料配件圆度和硬度不够而造成丝扣处渗漏冲洗上、下接口封性差导致渗漏卫生洁具下水口变形造成使用中渗漏地漏集水效果不好积水地漏安装不平整安装好的地漏篦子应低于该处地面5mm并且应处于地面坡度的最低处标高程度线出现问题安装地漏时与地面施工时的程度线出现误差六、 成品保护1、 安装后的卫生洁具固定螺栓螺母应外表抹黄油处理待验收及交工前再处理干净2、 铜及镀铬零件等安装时应使用扳手或自制专用工具紧固假如使用钳应在零件外表用布进展保护3、 安装完的洁具应加重保护1） 严禁站在洁具上安装其他设备不能在洁具上搭脚手板2） 卫生洁具未交工不得使用以保证洁具外表卫生3） 防止洁具瓷面受损特别是高级卫生洁具及浴盆4） 冬季室内不通暖时所有卫生洁具的存水弯背水箱坐便器内积水等都应放净防止冻裂。
4、 所有卫生洁具的橡胶堵头拉链地漏蓖子喷头手轮转心门的扳把等应在交工前安装5、 水暖工安装完的卫生洁具房间应交接手续交与其他工程施工做到成品保护责任到人交底接收交 底 人接 收 人。
