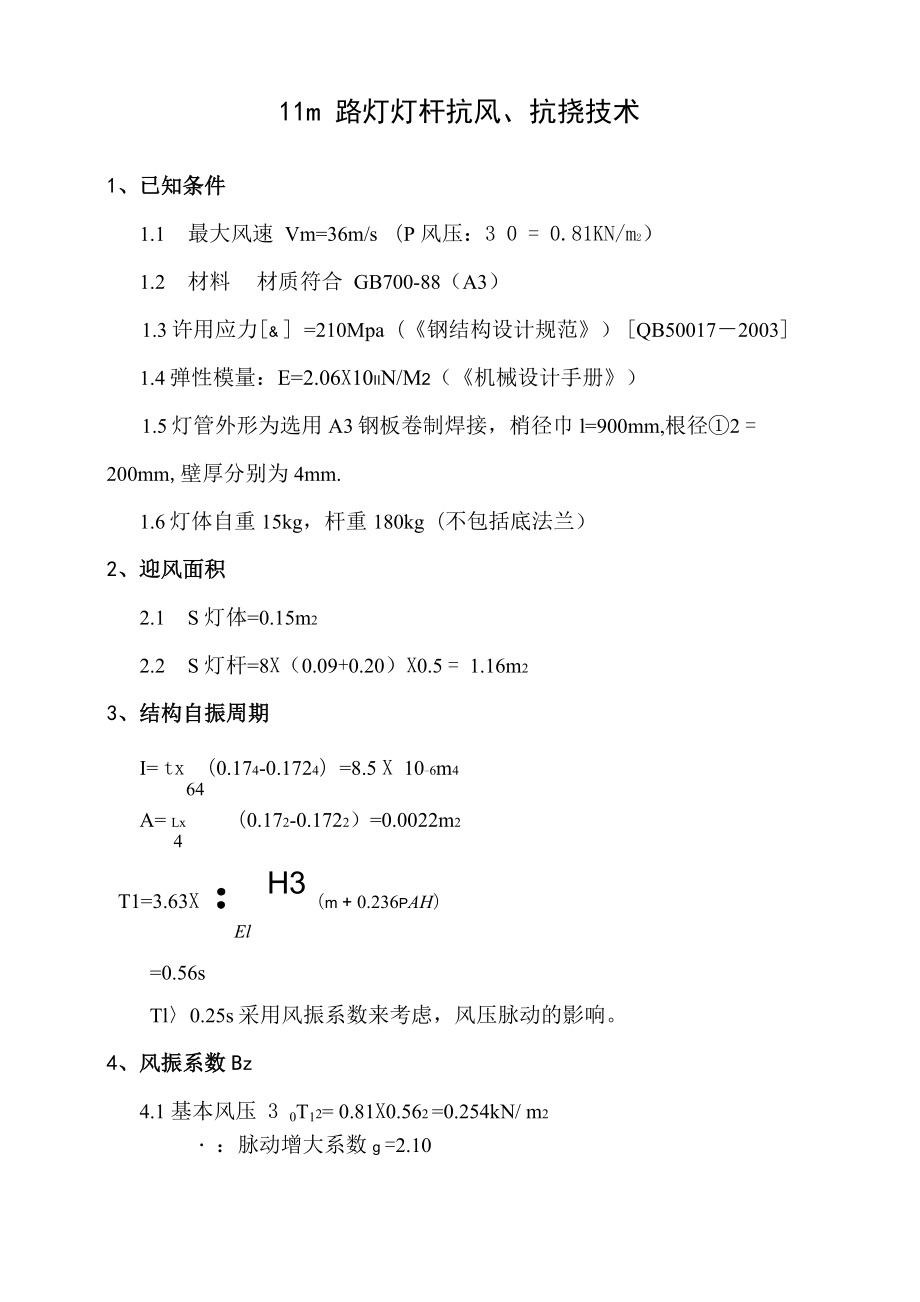

11m 路灯灯杆抗风、抗挠技术1、已知条件1.1 最大风速 Vm=36m/s （P 风压：3 0 = 0.81KN/m2）1.2 材料 材质符合 GB700-88（A3）1.3许用应力[& ] =210Mpa（《钢结构设计规范》） [QB50017－2003]1.4弹性模量：E=2.06X10iiN/M2（《机械设计手册》）1.5灯管外形为选用A3钢板卷制焊接，梢径巾l=900mm,根径①2 = 200mm,壁厚分别为4mm.1.6灯体自重15kg，杆重180kg（不包括底法兰）2、迎风面积2.1 S 灯体=0.15m22.2 S 灯杆=8X（0.09+0.20）X0.5 = 1.16m23、结构自振周期I= tx （0.174-0.1724）=8.5 X 10-6m464A= Lx （0.172-0.1722）=0.0022m24T1=3.63X ：H3（m + 0.236pAH）El=0.56sTl〉0.25s采用风振系数来考虑，风压脉动的影响4、风振系数Bz4.1 基本风压 3 0T12= 0.81X0.562 =0.254kN/ m2・：脉动增大系数g =2.104.2 风压脉动和风压高度变化的影响系数s 1 =0.754.3 振型、结构外形影响系数 £ 2=0.76.*.P =1 + g •£•£=2.20g 1 25、顶端灯具大风时的风荷载：（山 取1.3）F1=B zUsUzUp o • s0 灯体= 2.20X0.9X1.3X1.0X0.81X0.15=0.31KN6、灯杆大风的风荷载：F2=B zUsUzUT o • s0杆=2.20X0.7X1.0X1.1X0.81X1= 1.40KN7、 灯杆距底法兰处所受的最大弯矩：M 总=0.31X8 + 1.40X4 = 8.08KN • m8、 灯杆底端（危险截面即筋板上部开孔处的截面）风压弯曲应力abab=巴总= 8.04 KN •m =87MPaS 0098 (0.174 -0.1624)0.098 x m 30.17ab<[ a ]=210Mpab结论：结构设计是满足国家相关设计规程的要求是安全的。
