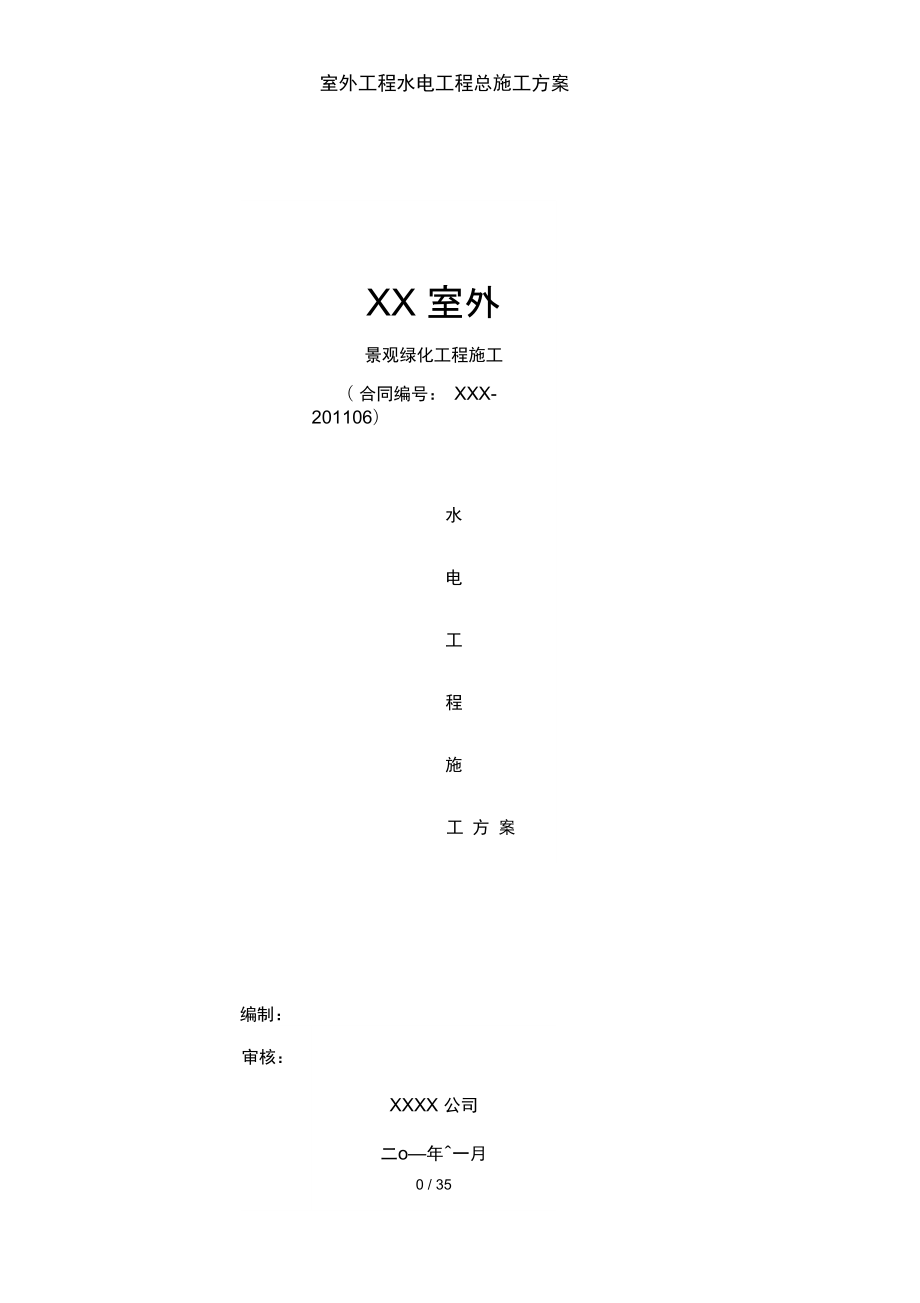

室外工程水电工程总施工方案XX 室外景观绿化工程施工（ 合同编号： XXX-201106）水电工程施工 方 案编制：审核：XXXX 公司二o—年^一月0 / 35室外工程水电工程总施工方案第一章：工程概况1. 工程名称： XXX 室外景观绿化工程2. 工程地点： XXXX3. 分项工程：水电工程XXX 公司投资兴建，由 XXX 、会议中心、值班楼、食堂等建筑物组 成，房屋总建筑面积约 63482 平方米，总用地面积约 2 万平方米， 景观绿化面积约 1.5 万平方米 （其中：一期面积约 7000 平方米，二 期面积约 8000 平方米 ）4. 工期要求：合同计划工期一期范围 50 日历天，二期范围 60 日历天因会议中心 须提前投入运行使用，故将一期范围划分为两部分分别进行施工，会 议中心周边景观区划分为一期范围第 1 期，计划第 1 期于 2011 年 10 月 21 日进场施工， 2011 年 12 月 30 日完成5. 工程范围：室外总平给水、排水安装，室外总平电气安装，屋顶花园电气安装， 给水排水安装6. 工程内容：（1）室外总平给排水、强电内容：1）从负一层配电室至门卫室配电箱的主电缆安装工程；2）配电箱至各照明、动力等功能回路电力电缆敷设；3）配电箱、庭院灯、草坪灯、水泵等设施设备安装；4）总平给水、排水管道安装，排水管井、管沟施工。
2）屋顶花园给排水、强电内容：1）配电箱至各照明、动力等功能回路电力电缆敷设；2）配电箱、草坪灯等设施设备安装；3）屋顶花园给水、排水管道安装；4）屋顶花园卫生间水龙头、洗手盆、大便器、拖把池等设施设备安装第二章：施工方案编制依据与采用的技术规范1、 XXXX 室外景观绿化工程施工图2、投标报价清单3、建设工程施工现场供用电安全规范 GB50104-934、建筑电气工程施工质量验收规范 GB 50303-20025、建筑与建筑群综合布线系统工程验收规范 GB/T 50312-20006、建筑给水排水与采暖工程施工质量验收规范 GB 50242-2002第三章：水电施工准备与安装一、施工准备1、 技术准备：施工前专业工长应熟悉设计图纸与设计意图，班组成员认真领会各自的施工内容由工长有针对性的对图纸的重点部分进行技术交底和讲解施工方案如发现图 纸中有疑问， 应与时报告项目部领导， 项目部以文件方式呈报给监理方转呈设计方， 待设计师确定重新更改设计施工方案并办理手续后，方可按更改后的图纸或方案施工，做到心中有数，不盲目施工2、材料准备：根据施工现场用料的先后，组织材料设备进场，材料部门应根据设计水电施工图所标材料规格并按工长所提材料详细计划表， 密切配合施工进度保证材料供应。
3、施工机具与劳动力准备：根据工期计划与施工进度安排好劳动力需求计划，合理搭配班组人员与技术骨 干，配备好所需的小型电动工具与其他设备等做到特种人员持证上岗二、施工测量1. 平面轴线控制该工程占地面积大， 平面形状复杂， 测量的难度较大， 根据给定的城市坐标点， 采用 J2 光学经纬仪投测轴线土方开挖、回填结束后，再进行一次复测，力求轴 线位移控制在 10mm 内2. 距离测量采用经纬仪和钢尺结合的办法进行距离测量，精度争取达到 1/5000 三、水电安装工程施工基本要求各专业在施工前，做好充分准备工作建立施工准备工作责任制，将具体施 工责任落实到各专业组的有关人员，明确各专业技术负责人在施工中应负的责任 组织技术负责人和施工组长详细研究图纸、图集和规范，确定各系统单位工程的具 体施工方法，提出解决施工中可能出现问题的方案，做到心中有底，有备无患① 绿化给排水工程： 管道穿过墙、 板、梁时， 严格按设计施工图上孔洞尺寸、位置准确预埋套管安装给水管时，应按先立管，再横管，后支管的顺序进行其连接主要采用套丝机车丝连接如实做管道水压试验资料和管道冲洗记录资料，与 时办理有关签证工作滴灌供水管道管卡、支架间距应符合以下规定：固定间距， 横贯不大于2m,立管不大于3m，管道安装时发现交叉重叠现象， 按规范进行施工。
滴灌管敷设间距不大于 30 cm,安装严格按规范进行施工② 供电工程：熟悉设计图纸，检查使用的电气器材是否符合国家或部分颁发 现行的技术标准， 如不符合， 坚决更换 根据设计图纸要求， 准确预埋钢管和线盒， 要求管线、盒焊接牢固对预埋的管线盒，要认真复核，并如实做好隐蔽资料在 暗管内穿入导线前，将管内的积水与杂物清出干净，所需安装的灯具的型号、规定 必须符合设计要求和国家标准的规定 在灯具安装前， 测量导线与电缆的绝缘电阻， 要求导线不小于 0.5 兆欧，灯具内导线绝缘应良好， 无漏电现象 所配导线无外露， 导线不应排列在靠近热源的地方线盒（箱）安装时坐标标高要正确，电管要进入 盒（箱），盒（箱）孔开口合适，切口整齐暗装插座开关的面板要紧贴墙面， 同场所高差不得超过 5mm 插座面板的安装不应倾斜面板四周应紧贴墙面无缝 隙，孔洞表面清洁四、绿化给排水系统施工方法施工工序：[1] 按设计图纸要求进行放线； [2] 基槽开挖与围护； [3] 管道、水表阀门安装； [4] 管道与设备的防腐处理； [5] 砌筑水表井、阀门井、检查井、雨水出口与进口、 泵房； [6] 水压试验； [7] 人工回填土。
沟底要求是坚实的自然土层，松土要进行夯实，对石块应进行铲除，然后铺上 大于 300mm 厚度的回填土整平夯实； 管道内的杂物要清楚干净，并检查管道有5 / 35室外工程水电工程总施工方案无裂缝和砂眼；埋管时，每根管子须仔细对准中心线，接口的转角应符合施工规范 要求；管道两侧与管顶以上回填土方不少于 0.5m，回填时应同时从管道两侧填土分层夯实，不得损坏管子与防腐层水龙头、阀门、检查材料搬入材料 水表的安装.J ► \* *7 \ k A評 ・ W —1确认施工现场 检查工程计划 设置龙门桩 挖掘、挖掘沟槽铺设管道水压试验覆盖涂漆埋填收尾验收检查施工图给水工程工艺流程搬入u形沟、水管、计算不同施工 审查、 进水口零部件、排水工程施工工序流程5 / 35室外工程水电工程总施工方案1、施工主要步骤测量放线 T管道沟幵挖与工程材料物资调配 T管道安装 T过滤器安装 T过路钢套管安装 T管道沟土方回填 T通水冲洗管道 T管道压力调试 T通水 调试、系统自检2、沟槽开挖① 沟槽开挖的位置、基底标高、尺寸，应符合图纸的要求开挖中如发现地 质水文、地下管道、构造物与图纸不符，应根据实际情况，提出处理措施报监理工 程师批准。
② 挖沟槽弃土应与时运走，不得堆放在沟槽口附近妨碍施工和槽壁稳定，也 不得阻碍交通③ 沟槽底埋有块石、树根、废桩等物体，应予以清除或铲除铲（清）除后 按监理工程师指示处理④ 沟槽不允许超过图纸要求的挖深，超挖部分应由按监理工程师同意的材料 回填，并夯压密实⑤ 不得在水中挖沟槽，挖成的沟槽不得受水浸泡，沟槽底如有扰动或毁坏， 应按监理工程师的指示，增加开挖深度，并用监理工程师同意的材料回填夯实至图 纸要求的标高⑥ 沟槽回填所用材料，应按图纸要求和监理工程师指示制备⑦ 回填物应分层摊铺，分层夯实，每层夯实厚度不得超过 20-30cm ，压实度 应达到 80% 以上⑧ 回填前应先排除积水，并应保护管道防腐层和接口不受损坏6 / 35室外工程水电工程总施工方案⑨ 回填前应分两个步骤进行：管道两侧与管顶 0.5m 处应先填筑，接口处应 予留出，待水压试验后，管道安装合乎要求再填筑其余部分⑩ 管道两侧和井室四周应同时、分层对称、回填夯实，以防管道单向填筑而 移位3、管道安装① 钢管施工应符合本规范要求外， 尚须符合 GB3092-87 、GB3091-87 的有 关规定② 钢管的接口，采用法兰或螺纹连接； PE 管则采用热熔连接。
③ 管道铺设应在沟底标高和管道基础质量检查合格后进行，且所有管材、管 件必须提供出厂合格证，并经监理工程师检查合格后方能使用4、管道试压① 管道试压前，应根据图纸要求和规范规定编制施工方案报监理工程师批 准② 试压管道的长度不宜大于 1km ③ 试压管段要封以试压堵板，堵板应有足够的强度，试压过程中堵板与管身 的接头不能漏水④ 注水前，应对临时支墩、水源、排水出路、水堵板后背、支顶、管路连接、 防逆、放气、放水与试压的仪器与设备进行检查，检查结果报监理工程师核批⑤ 串水管路应安装止回阀，以防管内压力下降时，水倒灌污染水源⑥ 水压试验的升压应逐步进行， 每次以 0.2Mpa 为宜，水压升至表 6-5《管 道水压试验的试验压力》试验压力后，保持恒压 10min 检查接口，管身无破损， 无漏水，经监理工程师认可后，即可进行渗水量试验室外工程水电工程总施工方案⑦ 渗水量试验应使水压达到试验压力后停止加压， 记录降至 0.1Mpa 所需的 时间，计算渗水量，各种管道水压试验允许渗水量见表 6-6 《压力管道水压试验时 的允许渗水量》 5、管道冲洗① 管网冲洗所采用的排放管道，应与可靠的排水系统连接，并应保证排放畅 通和安全，排水管道的截面面积不应小于被冲洗管道截面面积的 60% 。
② 管网冲洗的水流速度不宜小于 3m/s ，出其流量不宜小于表 6-7 《水冲洗 流量》的规定，当施工现场冲洗流量不能满足要求时，应按系统的设计流量进行冲 洗，或采用水压气动冲洗法进行冲洗 考虑到实际施工中， 往往满足不了 3m/s 冲 洗流速的条件，故作了较灵活的规定，要求其冲洗结果必须符合规定③ 冲洗应连续进行，当出口处水的颜色、透明度与入口入水基本一致时，冲 洗方可结束管网冲洗的水流方向应与使用时管网的水流方向一致 管网冲洗结 束后，应将管网内的水排除干净，必要时可采用压缩空气进行吹干系统冲洗合格 后，与时将存水排净，有利于保护冲洗成果；如系统需经长时间投入使用，即应用 压缩空气将其管壁吹干，并加以封闭6、UPVC排水管道的安装(1) 、预制加工 :根据图纸要求并结合实际情况，按预留口位置测量尺寸，绘制加工草图根据 草图量好管道尺寸，进行断管断口要平齐，用铣刀或刮刀除掉断口内外飞刺，外 棱铣出15o角粘接前应对承插口先插入试验，不得全部插入，一般为承口的 3/4深度试插合格后用棉布将承插口需粘接部位的水分、灰尘擦拭干净如有油污需用8 / 35室外工程水电工程总施工方案丙酮除掉用毛刷涂袜粘接剂，先涂抹承口后涂抹插口，随即用力垂直插入，插入 粘接时将插口稍作转动， 以利粘接剂分布均匀，约30S至1 min而即可粘接牢固。
粘 牢后立即将溢出的粘接剂擦拭干净多口粘连时应注意预留口方向2）、支管安装首先剔出吊卡孔洞或或复查预埋件是否正确，清理场地按需要支搭操作台，将 预制好的支管编号喜马拉雅山现场，清除粘接部位污物与水分将支管水平初步吊 起，涂抹粘接剂， 用力推入预留管口 根据管段长度调整好坡度 合适后固定卡架， 封闭各预留管口和堵洞3） 、器具连接管安装 :核查建筑物地面、墙面做法、厚度找出预留口坐标、标高 然后按准确尺寸修整预留洞口分部位实测尺寸做记录，并预制加 工、编号安装描接时，必须将预留管口清理干净，再进行枯接 粘牢后找正、找直，封闭管口和堵洞打开下一层立管扫除口，用 充气橡胶堵封闭上部，进行闭水试验合格后，撤去橡胶堵，封好 扫除口1 ）隐蔽的排水管道灌水试验结果，必须符合设计要求和施工规范规定检验方法 :检查区 （段）灌水试验记录2 ）管道的坡度必须符合设计要求或施工规范规定检验方法 :检查隐蔽工程记录或用水准仪 （水平尺 ）、拉线和尺量检查3 ）允许偏差项目 :室内排管道安装的允许偏差和检验方法应符合规定 五、电气安装工程施工方法配电系统：1 、室外总平强电、照明管线施工内容 ：1) 从负一层配电室至门卫室配电箱的主电缆管线铺设；2) 配电箱至各照明、动力等功能回路电力电缆管线敷设；3) 配电箱、庭院灯、草坪灯、水池灯、水泵等管线铺设；1-1 施工工序定点放线 T挖埋管沟槽 T预埋盒、箱 T敷设管线 T沟槽回土 T灯具与电器设备安装1-2 施工方法a 、进电源引入由院内总供配电系统引来 ,电源三相五线制， AP-01 使用电源 380v 和 220v ，电源线采用 YJV-0.6/1kv-1(4x50+25)SC100FC 。
电缆线穿管埋墙引入电气照明配电控制箱内b. 安装于室外灯具灯具型号应选用符合保护等级 IP657 (IP43、IP68 )与防水份凝结I / U等级的灯具，光源采用节能光源c. 庭园灯由定时幵关控制•庭园灯、草坪灯设于绿化带内，距人行道＞0.3m每一回路的灯按 L1,L2,L3 相序倒换 .灯具布线，配电线路均选用 YJV22-0.6/1kV 电缆，采 用电缆穿管直埋敷设，埋地敷设埋深 0.7-0.8m 电缆的敷设应参考国标图集94D101-5 有关页次线路过道路与穿越构筑物时应加厚钢管 SC50 保护埋地电 气管线与其它管线交叉时 , 应穿管敷设其间距按有关规范执行d. 室外照明线路均加漏电保护，设置 PE线可触与的金属灯杆、金属照明设备均作需保护接地， 接地电阻不大于 1欧接地极为 1根?12 长1.2米的镀锌圆钢与灯 杆连接每套灯具的导电部分对地绝缘电阻值大于 2 兆欧电气配电控箱接地极应 与所在地的电力电缆接地级连接e. 水下灯采用 24V 安全电压f. 室外布线中间接线盒必须用防水接线盒 水池底的潜水泵接地应就地打接地极 （用-25 X4镀锌扁钢与铪水池底板钢筋作可靠跨接）与泵金属外壳与 N线作重复接地；实测接地电阻均小于 4 欧。
1 ）弹线定位据设计图要求，确定盒、箱位置进行弹线定位，按弹出的水平线用小线锤和水平尺 测量出盒、箱准确位置并标出尺寸2） 加工弯管断管：小管径可使用剪管器，大管径要使用钢锯断管，断口应锉平，铣光用膝盖煨弯：将弯管弹簧（简称弯簧插入 PVC 管内需要煨弯处， 两手抓牢管子两头，顶在膝盖上用手板，逐步煨出所需弯度，然后抽出弯簧，当弯曲较长的管子时，可将弯簧用镀锌铁丝拴牢，以便拉出弯簧） 使用手扳弯器煨弯：将管子插入套管和弯管器，手扳一次煨出所需弯度3） 稳埋盒、箱 留设盒、箱孔洞：根据设计图规定的盒、箱预留具体位置，根据结构主体已留 置的盒箱引至约 300MM 处预留出进入盒、箱的管子长度，将管子甩在盒、箱预留 孔外，管端头堵好，等待最后一管一孔地进入盒、箱稳埋完毕 剔洞稳埋盒、箱，再接短管 :按弹出的水平线，对照设计图找出盒、箱的准确位置，然后剔洞，所剔孔洞应比盒、箱稍大一些洞剔好后，先用水把洞内四壁浇湿，并将洞中杂物清理干净依照管路的走向敲掉盒子的敲落孔，再用高标号水泥砂浆填入洞内将盒、 箱稳端正， 待水泥砂浆凝固后， 再接短管入盒、 箱4) 敷设管路 管路连接应使用套箍连接 ( 包括端接头接管 )。
用小刷子沾配套 供应的塑料管粘接剂，均匀涂抹在管外壁上，将管子插入套箍 ;管口应到位粘接剂性能要求粘接后 1 min 内不移位，粘性保持时间长，并具有防水性 管路垂直或水平敷设时，每隔 lm 距离应有一个固定点，弯曲部位应以圆弧中 心点为始点距两端 300-500MM 处各加一个固定点管进盒 、箱，一管一孔，先接端接头然后用内锁母固定在盒、箱上，在管孔上用顶帽的型护口堵好管口， 最后用纸或泡沫塑料块堵好盒子口 (堵盒子口的材料可 采用现场现有柔软物件，如水泥纸袋等 )1-2-2 PVC 电管内穿绝缘导线(1) 选择导线 : 应根据设计图纸规定选择导线相线、中性线与保护地线的颜色应加以区分， 用淡蓝颜色的导线为中性线，用黄绿颜色相间或黑色的导线为保护地线2) 清扫管路 :清扫管路的目的是清除管路中的灰尘、泥水等杂物清扫管路的方法 :将布条的两端牢固的绑扎在引线上，两人来回拉动引线，将管内杂物清净3) 穿引线： 穿引线的目的是检查管路是否畅通，管道的走向与盒、箱的位置是否符合设计与施工图的要求引线一般采用①1.2 一 2.0MM的铅丝先将铅丝的一端弯成不封口的圆圈， 再将引线穿入管内， 在管路的两端均应留有 10 一 l5cm 余量。
在管路 较长或转弯较多时，可以在敷设管路的同时将引线一并穿好穿引线受阻时，应用 两根铅丝 (或细钢丝 )在管道两端同时搅动，便两根铅丝的端共互相钩绞在一起，然 后将引线拉出阻燃型塑料波纹管的管壁呈波纹状，引线的端头要弯成圆形4) 放线与断线： 放线前应根据施工图对导线规格、型号进行核对放线时将导线置于放线架 上剪断导线时，接线盒、开关盒、插座盒与灯头盒内等线的预留长度应为 l5cm 配电箱内导线的预留长度应为配电箱箱体周长的确 1/2 并按照施工图纸的回路编 号对导线进行标识出户导线的预留长度应为 1.5cm 公用导线在分支处，可不剪 断导线而直接穿过5) 导线与引线的绑扎： 当导线根数较少时，例如只有二至三根导线，可将导线前端的绝缘层削去， 然后将线芯直接插入引线的盘圈内并折回压实，绑扎牢固，使绑扎处形成一个平滑 的锥形过渡部位当导线根数较多时或导线截面较大时，可将导线前端的绝缘层削 去，然后将线芯抖错排列在引线上，用绑扎缠绕绑扎牢固，使绑扎处形成一个平滑 的锥形过渡部位，便于穿线6) 管内穿线： 当管路较长或转弯较多时，要在穿线的同时往管内吹入适量的滑石粉两人 穿线时，在管路两端，应配合协调，一拉一送。
不同的回路、不同的电压和交、直 流的导线，不得穿入同一管内，但以下几种情况除外a、标准电压为50V以下的回路b 、特殊干扰要求的控制回路c、 同一花灯的几个回路d、 同类照明的几个回路，但管内的导线总数不应多于 8根导线在过变形缝处，补偿装置应活动自如，导线应留有一定的余量7）导线连接 :A、 导线连接应具备的条件:a、 导线接头不能增加电阻值b 、受力导线接头不能降低原机械强度c、不能降低原绝缘等级B、 导线的连接方法:多芯铜导线的直线连接b. 缠绕卷法：有加辅助线和不加辅助线两种， 适用于6平方MM与以上的单芯线的直接连接将两线相互并合，加辅助线后，用绑扎线在合并部位中间向两端缠绕 （即公圈 ），其长度为导线直径 10 倍，然后将两线芯端头折回，在此向外单独缠 绕 5 圈，与辅助线捻绞 2 圈，将余线剪掉多芯铜导线的分支连接a. 绞接法:适用于4平方MM以下的单芯线用分支线路的导线往干线上交 叉，先打好一个圈结以防止脱落，然后再密绕 5 圈分线缠绕完后，剪去余线b. 缠卷法:适用于6平方M与以上的单芯线的分支连接将分支线折成 90度紧靠干线，其公卷的长度为导线直径的 10 倍，单卷缠绕 5 圈后剪断余线。
导线包扎首先用橡胶 （或粘胶带 ）绝缘带从导线接头处始端的完好绝缘层开始，缠绕 1一 2 个绝缘带幅宽度，再以半幅宽度重叠进行缠绕在包扎过程中应尽可能的收紧 绝缘带最后在绝缘层上缠绕 1 一 2 圈后，再进行回缠采用橡胶绝缘带包扎时， 应将其拉长后再进行缠绕然后再用黑胶布包扎，包扎时要衔接好，以半幅宽度边 压边进行缠绕，同时在包扎过程中收紧胶布，导线接头处两端应用黑胶布封严密线路检查与绝缘摇测a、线路检查，接、焊、包全部完成后，应进行自检和互检 :检查导线接、焊、包是否符合设 计要求与有关施工验收规范与验评标准的规定不符合规定时应立即纠正，检查无 误后进行绝缘摇测b 、绝缘摇测照明线路的绝缘摇测一般选用 500V，量程为0 — 500M Q的兆欧表测量线 路绝缘吨阻时：兆欧表有三个分别标有"接地"(E)；"线路"(L)；"保护环"(G)的端钮 可将被测两端分别接于 E和L两个端钮上电气器具未安装前进行线路绝缘摇测时，首先将灯头盒内导线分开，开关盒 内导线连通摇测应将干线和分支线分开，一人摇测，一人应与时读数并记录摇 动速度应保持在 12Or/min 左右，读数应采用一分钟后的读数为宜电气器具全部安装完在送电前进行摇测时，应先将线路上的开关、刀闸、仪 表、设备等用电开关全部置于断开位置，摇测方法同上所述，确认摇测绝缘无误再 进行送电试运行。
六、照明灯具末端电气安装(一) 工艺流程配电箱的安装：清理t安装t接线灯具、幵关、插座安装：清理t安装t接线(二) 主要施工技术措施1、清理：电气器具表面应清洁，器具内干净无杂物2、配电箱安装（1） 配电箱部件齐全，箱体必须用开孔器开孔，配管进箱体内长度不大于 5 毫米，一管一孔箱孔与管口吻合排列整齐，切口整齐有护帽2） 暗式配电箱盖紧贴墙面，箱盖、开关开闭灵活3、接线（1）导线与器具、箱内电气元器件连接牢固紧密，压板压接时压紧无松动，螺栓连 接时，同一端子导线不超过两根，防松垫圈等配件齐全2）开关应断开相线，同样用途的三相插座接线相序排列一致面对插座，单相三 孔插座为左极接零线，右极接火线，上方接地线插座接地线单独敷设3）螺口灯相线应接在中心触点的端子上，零线应接在螺纹的端子上4 照明器具安装（ 1）吊链式灯具的灯线不应受拉力，灯线必须超过吊链 20mm 的长度，灯线与吊链编差在一起 2）、 同一室内或场所成排安装的灯具，在安装成排灯具时，应先定位，后安装的顺序，中心偏差冬 5mm 3）当灯具重量大于 2KG 时，应采用膨胀螺栓固定 4）灯具组装必须合理、牢固，导线接头须牢固、平整5） 镜前灯一般要安装在距地 1.8m 左右，旁边应预留插座。
5、嵌入式装饰灯具的安装须符合下列要求：（1） 灯具应固定在专设的框架上，导线在灯盒内应留有余地，方便维修拆卸2） 灯具的边框应紧贴在顶棚面上且完全遮盖灯孔3）矩形灯具的边框宜与顶棚的装饰直线平行，其偏差冬（4） 日光灯管组合的开启式灯具，灯管排列应整齐，其金属或塑料的间隔片不应 有扭曲等缺陷七、管道交叉的处理方法与原则 管道施工与既有管道交叉时，应按设计要求进行，当设计无要求时，可参照下列规 定进行处理：（一）管道交叉处理的原则1、排水管道施工时若与其他管道交叉，采用的处理方法须征得权属单位和其 他单位同意2．管道交叉处理中应当尽量保证满足其最小净距，且有压管道让无压管、支 管避让干线管、小口径管避让大口径管二）管道交叉处理的方法 在施工排水管道时，为了保证下面的管道安全又便于检修、上面的管道不致下 沉破坏，应进行必要的处理1 ．混凝土或钢筋混凝土排水圆管在下，铸铁管、钢管在上上面管道已建， 进行下面排水圆管施工时，采用在槽底砌砖墩的处理方法上下管道同时施工时， 且当钢管或铸铁管道的内径不大于 400mm 时，宜在混凝土管道两侧砌筑砖墩支承2 ．混凝土或钢筋混凝土排水圆管 （直径 <600mm） 在下，铸铁管，钢管在上， 高程有冲突，必须压低下面排水圆管断面时，将下面排水圆管改为双排铸铁管、加 固管或方沟。
3 ．混合结构或钢筋混凝土矩形管渠与其上方钢管道或铸铁管道交叉，当顶板17 / 35室外工程水电工程总施工方案 至其下方管道底部的净空在 70mm 与以上时，可在侧墙上砌筑砖墩支承管道当 顶板至其下方管道底部的净空小于 70mm 时，可在顶板与管道之间采用低强度等 级的水泥砂浆或细石混凝土填实，其荷载不应超过顶板的允许承载力，且其支承角 不应小于 900 4．圆形或矩形排水管道在上，铸铁管、钢管在下，上下管道同时施工时，在 铸铁管、钢管外加套管或管廊5 ．排水管道在上，铸铁管、钢管在下，埋深较大挖到槽底有困难，进行上面 排水管道施工时，上面排水管道基础在跨越下面管道的原开槽断面处加强6．当排水管道与其上方电缆管块交叉时，宜在电缆管块基础以下的沟槽中回 填低强度等级的混凝土、石灰土或砌砖排水管道与电缆管块同时施工时，可在回 填材料上铺一层中砂或粗砂电缆管块已建时，回填至电缆管块基础底部的材料为 低强度等级的混凝土，回填材料与电缆管块基础间不得有空隙7．一条排水管道在下，另一排水管道或热力管沟在上，上下管道同时施工 上面已建，进行下面排水管道施工 ）时，下面排水管道强度加大，满槽砌砖或回填 C8 混凝土、填砂。
8．排水方沟在下，另一排水管道或热力方沟在上，高程冲突，上下管道同时 施工时，增强上面管道基础，位于下面排水方沟的顶板或根据情况，压扁排水方沟 断面，但不应减小过水断面9．预应力混凝土管与已建热力管沟高程冲突，必须从其下面穿过施工时，先 用钢管或钢筋混凝土套管过热力沟，再穿钢管代替预应力混凝土管10 ．预应力混凝土管在上，其他管道在下，上面管道已建，进行下面管道施工 时，一般在下面槽底或方沟盖板上砌支墩18 / 35室外工程水电工程总施工方案第四章： 原材料、成品、半成品保护措施1、抓好宣传教育工作，使全体职工都从思想上重视，行动上注意2、储存照明器具、配电箱的仓库，必须满足照明器具、配电箱在仓库期间不受损 伤的条件，搬运时轻拿轻放，以免碰坏3、照明器具、配电箱安装时，应注意整洁，防止污染建筑物4、凡参加该工程施工的各单位，均应制定成品保护办法，经协商后必须共同遵守， 认真安排各单位之间，各工序的交叉作业计划5、建立原材料、成品保护小组，设专人管理，在装修后期门锁钥匙的借用应建立 书面记录，分清责任6、制定原材料、成品保护的奖惩条款，并坚决执行7、坚持原则，把好材料关，对原材料、辅助材料、成品、半成品严格检查、验收。
8、手续不全，不合格假冒伪劣产品不验收 9、本工程材料管理人员必须经培训持证上岗，专人专项管理，验收原材料、半成 品、成品10 、工程所用材料均须是质量过关、信得过产品，大宗地方材料必须是我公司长期 使用，质量信得过产品11 、材料（除砂、石料外）须先验收出厂合格证，合格后方可进场12 、做好材料合格证与试验报告，做好检查台帐13 、认真安排各工种之间的工序交叉作业计划 ,尽量把饰面工作安排到最后14 、卫生器具安装就位后 ,应用木板封盖 , 以免其它工种施工时 ,污染损坏 ,给水 配件应在卫生间房门上锁后尽量在通水试验之前安装15、 配电箱面板安装就位后应采用塑料薄膜覆盖保护 ，以免污染，交工前清洁拆 去薄膜16、 墙面上的幵关、插座在墙面装修后安装 ，以免污染和损坏17、 严禁将室内建筑垃圾从窗 （洞）口向外丢扔，防止打坏 ，污染外墙与窗子18、 工程进入装修阶段，设专职值班人员 1人，全天12小时值班，负责安全保卫、 成品保护与卫生工作第五章：工程投入的主要施工机械设备情况一、机械设备的进场计划与保障措施（一） 施工机具的准备措施工欲善其身，必先利其器工具设备精良对保障工艺水平和工程质量有着举足 轻重的作用。
本项目计划用的工具，原有旧工具不足部分，应该提前购进，自行加 工的应提前加工好二）主要施工机械设备表田于本电施丨程的机械设备:种类（名称）数量I 1 /V I > 1—— ' • 7 1/ *-» K X P 1 • I型号出厂期现值交流电焊机2台BXQ-62001 年4500 00/ 台门型脚手架12套2 12002 年68000 00/ 套牧田手电钻10把DSB450P2001 年680 00/ 台冲击电锤10 台HB16001999 年,1600/ 台角向磨光机8台100M2001 年1400/ 台—热熔器— 8^ —TCH-355HA2003 年5800/ 台（二） 材料试验、质检仪器设备表序号设备仪器名称规格型号单位数量备 注1钢卷尺5M把20幵工前3天进场2皮卷尺100M把2幵工前3天进场3彩色粉袋个30幵工前3天进场6标线仪台1幵工前3天进场7弹线器台8幵工前3天进场8剥线钳把12幵工前3天进场9尖嘴钳把12幵工前3天进场10平口钳把12幵工前3天进场（四）工具的保障措施1、 工具设专门工具房包管，用木箱或木架存放各种小型工具配件，易于清楚发放2、 对经常性易损配件要有足够存货，易于马上整修。
3、 仓库配维修技师1名和保管员1名4、 对损坏工具自己不能维修的马上送专业店维修5、 应掌握工具使用动态，不能用的工具马上通知醒目不购进6、 应在幵工前15分钟发放工具，做好记录，下班时收好工具，清点清楚，并作随 时保养第六章：劳动安排和材料投入计划与其保证措施一、现场劳动力构成1、班组配备情况本工程施工管理人员包括现场管理技术人员（项目经理、技术负责人、现场各 专业工程师等），工程施工人员包括：施工员、质检员、安全员、材料员与水电工 程班组配备如下：水电工程施工班组贰个2、 特种作业人员配备情况特种作业人员是在施工过程中的实际操作人员，是施工质量、进度、安全、文 明、施工的最直接的保证着故我公司在选择特种作业人员的原则为：具有良好的 质量、安全意识；具有较高的技术等级；具有丰富的相关工程经验的人员对本工程，我公司项目部在幵工之前公司将统一组织对施工人员的培训和教育 工作，并经过安全考试合格后，方可随队进场施工在施工工期间，所有员工都将 统一服装标识，利于辨认3、 特种作业人员与辅助施工人员计划表名 称人员甘他特种作业人员6持证上岗辅助施工人员10仓管员1 1 1—1 V 材料员1持证上岗 安全员 2 持证上岗 注；本计划表是以每班八小时工作制为基础。
第七章：确保安全、文明施工的保证措施、安全生产保证措施（一） 安全施工 -- 坚持以 "防"为主，将工伤率控制在 1% 以内（二） 现场管理采用 " 封闭式 " 管理 针对此工程的实际情况，我公司将把现场根据甲方划定的用地界限隔离起来 并设安全防护栏以保证不堕物、不伤人避免使用无证人员，加强保安工作，限制 人员进出三） 制订制度和措施，确保安全生产1、指挥部制定安全生产制度，项目指挥部制订具体的项目安全施工制度，重视安 全工作，把安全工作摆在议事日程上常抓不懈，并建立领导安全值日制度，安排好 安全生产工作和认真检查安全生产的落实情况2、责任分解落实，以项目指挥部为第一责任，项目指挥长为第一负责人，职能部 门各负其职、齐抓共管，设安全员负责日常安全生产的监督，管理工作3、开展宣传教育活动 :施工班组要坚持班前会，并做好安全日记严肃安全奖罚制 度，开展多种形式的安全教育活动每一分项工程施工前，由各专业工长对班组进 行安全交底，交底按安全技术操作规程，安全纪律4、现场设置，施工中坚持使用 "三宝 "（安全帽、安全带、安全网 ） 与公司关于高空作业的规定以书面形式进行，施工现场悬挂醒目的标志牌，出入口 应有警示标志。
四） 针对工程中可能出现的安全隐患，严加防范1、做好安全防范工作 :施工技术人员认真编写单项工程安全技术交底和各种吊装的 安全措施，并在上岗前向操作者阐述清楚2、高空作业要求，严格执行《建筑施工高处作业安全技术规范》， 1.5X1.5M 以下 的孔洞用钢筋铺盖，大于 1.5X1.5M 的孔洞四周设防护栏杆，中间挂水平安全网3、消除隐患措施 :高空人员应进行身体检查，凡不符合高空作业人员条件的决不准 进行高空作业 ;充分发挥劳保用品的作用，安全帽、安全带准备齐全，进入现场必须 戴安全帽，高空作业必须系好安全带4、脚手工具与脚手架搭设要求 :脚手工具必须符合安全规程要求， 进行现场的脚手工具应进行认真检查，不符合规定不得使用脚手 架的搭设符合安全规定的要求，搭设后应由我公司质安员进行检查，合格后方可使 用5、安全用电管理措施（ 1）、各种机械、机电设备，均应实行专机专人负责，并严格按《建筑机械使用 安全技术规程》安装、操作，非专业人员不得动用电器设备施工用电按 " 三相五线制"架设，所有开关箱按标准制作，上锁2）、临时用电管理，要绑扎牢固，确保绝缘良好，由专业电工管理，任何人不 准私自搭接电源。
所有湿作业机具要求安装防漏电开关，线路不能拖地3）．开关箱的刀闸盖要齐全，刀闸保险丝容量与用电量相符，电线应经常检查、 维护，避免损坏、漏电施工用电严格按《施工现场临时用电安全技术规范》进行 架设，搭接管理6、消防安全保卫措施 （1）施工现场以施工队为主建立安全防火机构，充分发挥安全组织机构的作用 2 ）搞好现场用火管理，工地与仓库要配备足够灭火器具合理布置消防栓和灭 火器材，派人定期检查，保持有效消防栓周围严禁堆物，消防通道保持畅通经 常检查消防器材，以保证消防的可靠性 3）现场设明显防火宣传标志，每月对职工进行一次防火教育，定期组织检查， 建立防火档案4）施工用电应符合规范，并建立管理制度，防止线路超负荷或短路使用电气 设备和易燃易爆物品必须有严格的防火措施，指定防火负责人，配置灭火器材，确 保施工安全 5 ）在施工中要坚持防火安全交底制度，特别在进行电弧焊、油漆、粉刷或从事 防火等危险作业时更应强调防火要求二、文明施工保证措施 本工程应严格按《建筑企业安全生产工作条例》建立安全生产管理机构安全 责任制与安全生产管理台帐严格执行各项安全管理制度和安全操作规程、安全技 术规范，并采取以下措施：（一） 现场文明施工——推行“施工现场环境管理体系”确保运行。
二）本工程污染源分析：在结合本工程的地形、工程概况等方面，我公司做出分 析，在现场施工当中影响周边环境的几个因素：1、噪声的影响：施工中，使用施工机械，脚手架的安装与拆除这些因素都会影 响周边居民的正常作息2、扬尘的排放施工现场平整作业、土堆、沙堆、石灰、现场路面、进出车辆运 输、砂浆搅拌等这些因素都会污染大气， 影响健康和环境3、路面与现场环境污染现场渣土、水泥、砂、生活垃圾、原材料的运输过程中 都会出现遗洒现象，这些会污染4、生产、生活污水的排放现场所设的食堂、厕所、特殊工序用水等都会排放出 污水，污染水体制定环境方针、环境目标、环境指标针对以上分析的各种污染因素，在现场施 工前，我公司将精心准备，以公司最高层领导的承诺为准则，制定环境方针、环境 目标、环境指标，为工程的顺利达标指定方向三）安全生产施工方案和技术措施 在项目施工中，为了使工程能够安全、顺利地开展，尽可能发挥每个职工的工作积 极性，确保每个生产人员的安全，作到“高高兴兴上班来，平平安安回家去”，必须加强施工现场的安全管理，项目部和各施工作业处共同努力， 创造一个良好的、安全文明的工作环境1、项目经理部严格按照攀枝花市建筑安全生产监督站的各项要求制定有关安全文 明生产条例， 落实必要的安全设施， 防护与各种标志牌等， 确保达到市标化的要求， 使每个进入现场的人员都有足够的安全感，全身心地投入到生产建设中去。
2、项目部成立以执行经理为组长，各作业处负责人为副组长，安全员为组员的安 全领导小组，负责日常安全生产的指挥、监督、执行坚持每天有布置、有检查、 有记录、有结果，每周一评比，每月一总结，做到有错必纠，毫不松懈；作到工地 上有人劳动，我们就有安全员在现场，要与时地发现隐患，与时处理隐患，使之消 灭在萌芽状态之中，而不致酿成任何大小的安全事故3、凡是进入现场施工的人员必须接受入场安全须知的教育，尤其是对那些安全意 识薄弱、文化水平较低的施工人员， 更要耐心地、 细致地进行教育， 确保其听得懂、 做得到，而不是流于形式，一讲了之项目部将根据现场单价工程的特点，以各种 形式组织他们学习，提问有关安全生产方面的知识，甚至进行考试，有针对性的抓好安全文明生产工作4、进入施工现场的安全管理人员必须经过培训，持证上岗，应具备较强的责任心， 能够吃苦耐劳，做到眼快（能发现问题） 、眼勤（多在现场巡视） 、嘴勤（发现问题 多讲），认真的做好本职工作进入施工现场的特殊工种施工人员（电工、电焊工、 架子工、机操工等）都必须经过有关部门的正规培训，持有上岗证件、熟悉各项安 全操作规程，能够经常对机器具进行保养，保证机械运转良好，不带病作业。
5、安全生产的关键点是必须做好事前的安全技术交底工作在每个分部、分项施 工技术、质量要求交底的同时，必须做到、做好安全技术交底的工作，施工操作注 意事项，脚手架、防护设施等是否符合安全操作要求；施工时要做到不伤害自己， 更不伤害别人6、施工操作的过程中，要加强巡视工作，加强过程控制现场发现问题能够与时 纠正，清除施工中的任何不安全隐患7、项目部计划每周五下午组织现场管理人员对现场的安全生产、文明施工进行大 检查，对照标准化工地评分表进行打分，开展施工作业处之间的竞争，低于 85 分 的，将对其进行教育、处罚，并责令限期整改；高于 95 分的给予相应的奖励以 教育为目的，以奖罚为手段，提高施工队伍的自身管理水 掀起安全生产、文明施工的新高潮8、本工程的安全目标为无重大事故，一般事故频率控制在 2% 以下一旦发现施工过程中有哪个作业处发生了安全事故（损失在 1000 元以下）必须对作业处负责人 进行处罚，并撤换安全员9、我们将实行一级对一级负责的安全管理制度，各负起责，认真履行各自的工作，确保管理上档次，不脱节，争创标准化工地三、施工安全与施工文明创建文明工地、推行文明施工和文明作业是确保安全生产、树立企业良好形象 的基础性工作。
实践证明，安全得文明，文明导致安全现在的许多施工企业都已 认识到，必须把创建文明工地，推行文明施工和文明作业为确保施工生产安全、树 立企业良好形象的重大基础性工作来抓 创建文明工地、 推行文明施工和文明作业， 不仅是管理性很强的工作，而且也是技术性很强的工作，同时，它还要求职工具有 相应的安全文明生产素质作为其基础，因此，它包括了管理、技术和职工素质培养 等三方面工作的建设与发展，而安全文明施工技术是它的重要组成部分四、 创建文明工地的标准管理规定（一）、“安全生产”的规定1、健全和完善各类安全管理台帐， 强化安全管理软件资料工作 包括：安全责任制、 安全教育、施工组织设计、分部（项）工程安全技术交底、特殊作业持证上岗、安 全检查、班前安全活动、遵章守纪、工伤事故处理、施工现场与安全标志，外包制 与外包工管理、有关合同和协议2、“三宝”使用和四口临边防护设施必须达标 包括：安全帽、安全网和安全带使 用；楼梯口、电梯口、预留洞口、坑井、通道口防护和阳台、楼层、屋面的临边防 护3 、脚手架设施达到检查标准并有验收使用手续 包括外脚手架、爬架、挂脚手、挑 非脚手、吊脚手等，每周检查一次，与时整改，治理隐患。
4 、施工临时用电达标 推行三相五线制，设专业人员管理，对建筑工程与高压线的 距离、支线架设、现场照明、变配电装置、熔丝、低压干线架设等必须达到相关规 范标准5、中小型机械必须保持完好状态，传动和刀口防护和接零地必须达标，操作人员 必须持有效证上岗6、实施有力的安全监控 有具体的安全监护实施计划，实施楼层安全监控的具体做 法，楼层安全监控人员持证上岗，施工现场所有人员必须佩带胸卡二）、“场容场貌”的规定1、 工地实行围挡封闭施工 围栏设置按工程所处位置分别要求：达到稳固、整洁、 美观；建筑、装饰工程立面：围挡封闭高度必须高出作业层 1.5 米以上，以防物体 外坠2、 工地区域分布合理有序、场容场貌整洁文明 施工区域与生活区域严格分隔，场容场貌整齐、整洁、有序、文明、材料区域堆放整齐，并采取安全保卫措施3、 设置醒目安全标志 施工区域和危险区域设置醒目的安全警示标志4 、 设置“七牌”施工标牌 在工地主要出入口设置“七牌一图”： a、 工程项目 简介牌：工程项目，建设、设计、施工和监理单位的名称，工地面积，工程结构和 层数，开竣工日期； b 、 工程项目责任人员姓名牌： 包括工程项目责任人、 工程师、 安全员、质量员、卫生员、施工员、计划员、材料员； c、 安全六大纪律牌 d 、 安 全生产记数牌（天）e、十项安全技术措施牌；f、防火须知牌g、卫生须知牌（图）；5、 工地必须作到三通一平、排水畅通 防止泥浆、污水、废水外流或堵塞下水道 和排水河道。
三）“文明建设”的规定29 / 35室外工程水电工程总施工方案1、 班组建设要求 加强班组建设，工地为班组提供必要的活动场所，有良好的班 容班貌，有三上岗一讲评的安全记录，提高班组素质2 、 治安综合治理要求 加强工地治安综合管理，做到目标管理、制度落实、责任 到人，治安防范措施有力、重点要害部位防范设施到位，建立档卡、签定治安、防 火协议书、加强法制教育3、 社区服务要求 施工期间与周边居民合作，开展共建文明活动、为民着想，降 低施工噪音、努力作到施工不扰民，使工程成为爱民工程、便民工程4、 防火安全 a、 建立防火安全组织、义务消防队和防火档案；明确项目负责人、 管理人员和各操作岗位的防火安全职责； b 、 按规定配置消防器材，有专人管理并 落实防火至制度和措施； c、 按施工区域、层次划分动火级别，动火必须具有“二 证一器一监护”； d、 严格管理易燃、易爆物品，设置专门仓库存放四）施工安全、施工文明与安全文明施工技术1、创文明工地就是创安全工地，施工的文明将带来施工的安全创文明工地的目 的是树立文明形象、确保生产安全在上述文明工地标准管理规定中，绝大多数的 规定都与确保职工的安全与健康有关，它们几乎概括了安全生产方方面面的管理要 求。
因此，创文明工地就是创安全工地，以施工的文明来缔造施工的安全2、安全与文明密不可分，它们共处于一体之中，组成了安全文明的共体尽管上 述规定将安全类的条款与文明类的条款分别列出，但安全条款中有文明要求，而文 明条款中又有安全要求实际上，它们之间密不可分，共处于一体之中，成为了安 全文明的共同体因此，我们对于安全和文明与其关系必须有这样的认识3、施工文明的含义，人类文明是文化发展水平的体现，社会文明是社会文化发展30 / 35室外工程水电工程总施工方案水平的体现，而施工文明也是施工文化发展水平的体现施工文化的发展水平体现 于职工文化与施工科学技术的发展水平之中4、安全文明施工技术是施工文明重要的组成部分由于安全文明施工技术是施工 科学技术的集中体现，因此，它是施工文明重要的组成部分5、安全文明施工技术的任务和内容组成安全文明施工技术的任务是缔造施工生 产的安全文明状态和规范施工生产作业的安全文明行为施工生产的安全文明状态 包括创造安全文明施工场所和采用安全文明施工的工艺和技术两个大的方面，而施 工生产的安全文明行为即进行安全文明作业和操作这三个大的方面的技术与其各 个分支，就构成了安全文明施工技术的体系，鉴于建筑施工安全技术保证体系的 5 个组成环节之间存在着密切的内在联系，而安全文明施工技术又是其中的基础性环 节，因此，它的项目不可避免地会与其它几个环节项目有某种程度的交叉情况存在。
五、创建安全文明施工场所的基本要求（一） 施工场所的分类施工场所按其范围和施工特点可分为以下类别1、工程建设区域，即一个大的工程建设项目所划定的建设区域，包括竣工区域、 在施工区域、待建区域、企业生产区域和企业生活区域等它的有关规划安排应符 合维护所属城市或地方的地域环境、城市市容、交通条件、安全文明等的要求2、施工工地，即在施工程的施工区域，包括施工和生产作业区、材料堆放场地和 库区以与管理和生活临时设施区3、施工作业区，正在进行施工作业的区域或地段，包括以下 3 种类型：（1）单项作业和正常配合作业区段，即以单项作业为主导、伴有其它配合作业的 区段例如进行吊顶、墙体施工的作业区，以结构和墙体为主，其它水、暖、电、 卫敷管作业配合进行的区域 2）交叉作业区段，即多种作业交叉和协调进行的区段在交叉作业区段，没有 明显的居主导地位（其它作业都要服从和配合其施工要求）的单项作业，在各项同 时交叉进行的作业之间需要进行很好的协调安排，以确保有条不乱和安全顺利地进 行3）特种作业和危险作业区段，即进行电气焊、预应力、水下等特种作业以与在 有毒、有害、有危险场所进行的区段对于不同类型的施工场所，除遵守一般的安全文明施工作业要求外，还应注意满足 它们的特殊要求。
二）创建安全文明施工场所的基本要求1、施工总平面布置的基本要求（ 1） 区域划分 按功能划分成施工作业区、辅助作业区、材料堆置区、施工管理 生活设施区等（ 2） 区域交叉保护 对有安全问题存在的区域交叉部分采取保护措施3 ）外域围护 ①工地周边设置与外界隔离的围挡；②临街或在人口稠密区、宜砌 围墙，脚手架外侧面全封闭围护（ 4 ）三通一平和排水（ 5）工地临时用电设施（ 6）标牌、标志设施 企业标志、工程标牌、安全标志齐全7）消防设施2、三通一平和排水控尘、控废的基本要求（ 1） 场平 平整施工场地、清除障碍物，无坑洼 2） 道路通 行车道、人行道坚实平整，有良好视野，雨季不存水，出入口之间 畅通，必要处设交通标志；车行道、人行道交叉处采用平接措施 3） 电通、水通 工地供电和供水线路架设要通 4） 排水、排污 具有良好的排水系统，设污水沉淀池，妥善处理污水，未经处 理的污水不得直接排入城市下水道和河流 5） 控尘、控废 控制工地的尘土、废气、废水和固体废弃物，清理高处废弃物 宜使用密封式筒道或其它防尘的方式，定期清理废弃物，禁止将含有废弃物和有毒 物质的垃圾土做回填土使用3、作业区域的条理化和防（围）护的基本要求（ 1） 作业区域的条理化 有满足要求的操作场地或作业面，清除影响作业的障碍 物，妥善处置有危险性的突出物，材料整齐堆放，有良好的安全通道。
2） 拆除物品的清理 拆下来的模板、脚手架等材料物品以与施工余料、废料、 垃圾应与时清运出去。
