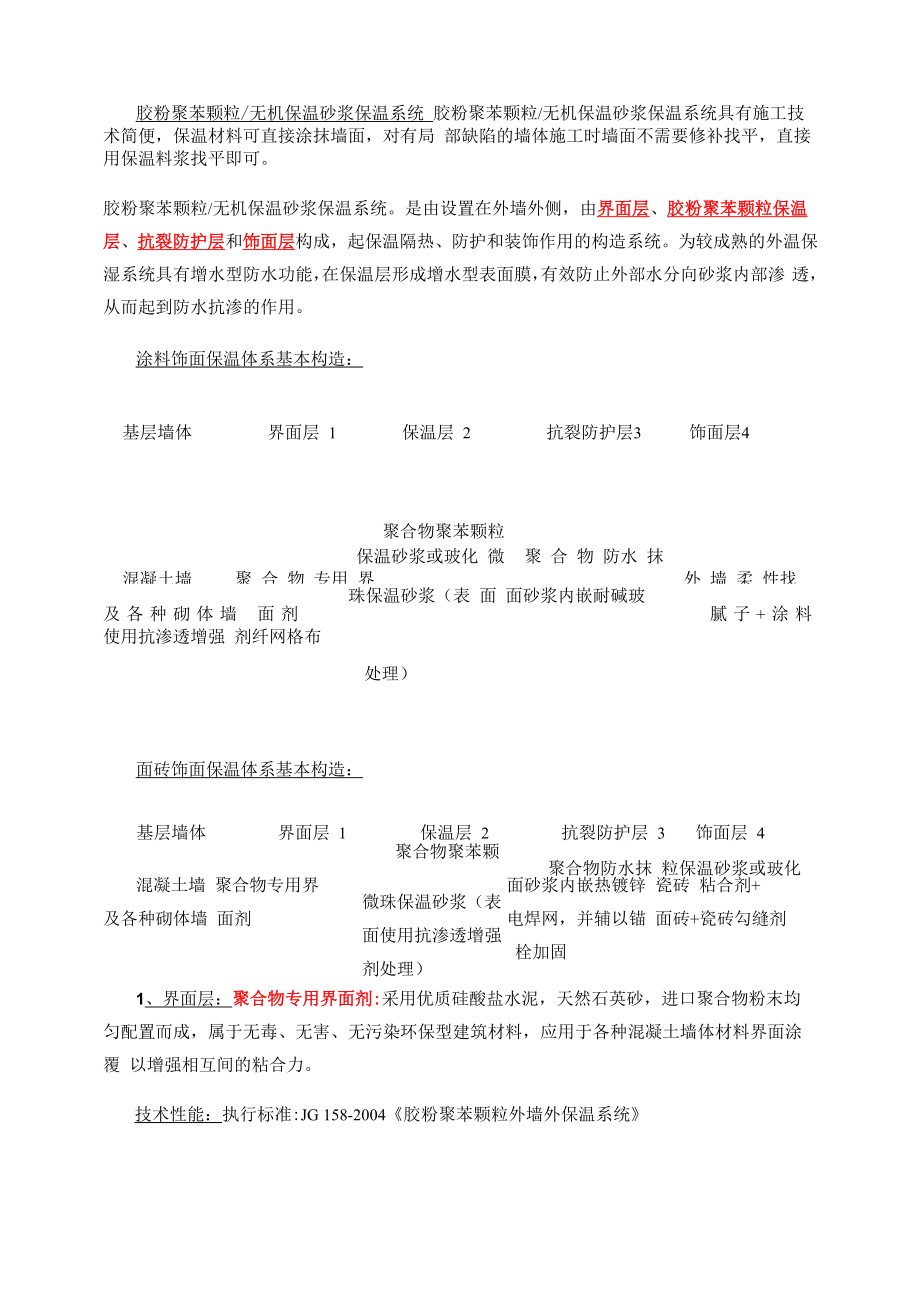

胶粉聚苯颗粒/无机保温砂浆保温系统 胶粉聚苯颗粒/无机保温砂浆保温系统具有施工技术简便，保温材料可直接涂抹墙面，对有局 部缺陷的墙体施工时墙面不需要修补找平，直接用保温料浆找平即可胶粉聚苯颗粒/无机保温砂浆保温系统是由设置在外墙外侧，由界面层、胶粉聚苯颗粒保温 层、抗裂防护层和饰面层构成，起保温隔热、防护和装饰作用的构造系统为较成熟的外温保 湿系统具有增水型防水功能，在保温层形成增水型表面膜，有效防止外部水分向砂浆内部渗 透，从而起到防水抗渗的作用涂料饰面保温体系基本构造：基层墙体界面层 1 保温层 2抗裂防护层3饰面层4聚合物聚苯颗粒保温砂浆或玻化 微聚 合 物 防水 抹混凝土墙聚 合 物 专用 界外 墙 柔 性找 平珠保温砂浆（表 面 面砂浆内嵌耐碱玻及各种砌体墙 面剂 腻子+涂料使用抗渗透增强 剂纤网格布处理）面砖饰面保温体系基本构造：基层墙体 界面层 1 保温层 2抗裂防护层 3 饰面层 4聚合物聚苯颗聚合物防水抹 粒保温砂浆或玻化混凝土墙 聚合物专用界 面砂浆内嵌热镀锌 瓷砖 粘合剂+微珠保温砂浆（表及各种砌体墙 面剂 电焊网，并辅以锚 面砖+瓷砖勾缝剂面使用抗渗透增强栓加固剂处理）1、界面层：聚合物专用界面剂:采用优质硅酸盐水泥，天然石英砂，进口聚合物粉末均 匀配置而成，属于无毒、无害、无污染环保型建筑材料，应用于各种混凝土墙体材料界面涂覆 以增强相互间的粘合力。
技术性能：执行标准:JG 158-2004《胶粉聚苯颗粒外墙外保温系统》实验项目 性能指标 测试结果界面砂浆压 原 强 度>0.7 1.7剪粘合强度 （Mpa）耐水>0.5 1.2（Mpa）耐冻融>0.5 1.6（Mpa）理论用量：喷涂、滚涂施工：将产品加入适量的净水（25kg聚合物专用界面剂加水7.5kg左右），用 电动搅拌机搅拌5分钟，静置3分钟，一般再搅拌一次即可使用浆料在2小时内用完用量 约为 1-1.5kg/m2批涂施工：将产品加入适量的净水（25kg聚合物专用界面剂加水6kg左右），用电动搅拌 机搅拌 5 分钟，静置 3 分钟，一般再搅拌一次即可使用浆料在 2 小时内用完用量约为 4.5kg/m22、保温层：聚合物聚苯颗粒保温砂浆/玻化微珠保温砂浆抗渗透增强剂聚合物聚苯颗粒保温砂浆：精选了多种进口有机高分子粘合材料，无机胶凝材料，抗裂纤 维等躬耕性辅助剂精制而成骨料，以具有一定颗粒级配的 EPS 颗粒为轻骨料，在工厂采用预 先混合干拌技术调配成保温砂浆，具有保温性稳定、阻燃性好、对基层适应性墙，适用于外墙 保温技术性能：执行标准:JG 158-2004《胶粉聚苯颗粒外墙外保温系统》实验项目性能指标测试结果温表观密度 kg/m2<420370干表观密度 kg/m2180-250224导热系数 W（m.k）<0.0600.057蓄热系数 W（m.k）>0.95-抗压强度 Kpa>200210压剪粘结强度 Kpa>5075线性收缩率%<0.30.2软化系数>0.50.7难燃性B1 级B1 级理论用量：将产品加入适量的净水（0.05立方米/袋GY-3-01加水11kg左右），浆料在2 小时内用完。
根据实际保温层厚度而定平方米用量（ m3） =1/保温层厚度 X（ 100%- 12% ）注： 12%为现场施工损耗玻化微珠保温砂浆：由复合硅酸盐为主凝材料，以玻化微珠为轻质骨料，填以特殊改性物 质，轻细纤化、扩散膨胀、混匀、粘接等多种工艺深度复合而成由无机胶凝材料与各种外加 剂在工厂采用预混合干拌技术制成的复合胶凝材料，该产品具有隔热、保温、施工简便、强度 高、耐候性能佳等性能技术性能：执行标准:GB/T 20473-2006《建筑保温砂浆》实验项目 I 型 II 型干密度 kg/m3 240-300 301-400抗压强度 Mpa >0.20 >0.40导热系数（平均温度25°C）<0.070 <0.085W/mk线性收缩率% <0.30 <0.30压剪粘接强度 Kpa >50 >50应复合GB 8624规定的A级要应复合GB 8624规定的A级要 燃烧性能级别求求抗渗透增强剂：是一种无毒、可透气、渗透聚碳酸脂活化二氧化硅的密封材料，专用于喷 涂在玻化微珠保温层增加强度，具有防水加固和防腐作用，由于防水增强剂有效成分与保温层 中的金属反映，形成坚固的内密封和防流体压力的防水屏障，起到防渗、防潮、防霉变、防变 形、防腐、防风化。
技术性能：执行标准:JG 158-2004《胶粉聚苯颗粒外墙外保温系统》实验项目 性能指标 测试结果外观 乳白色液体 乳白色液体PH值7.0-9.08.1断裂伸长率% >1--105表面增水率% >9898实验项目网孔中心距 mm加强型 6X6单位面积重量 g/m3加强型 >5003、抗裂保护层：耐碱玻纤网格布（标准型/加强型）/热镀锌电焊网/锚栓/聚合物防水抹面 砂浆耐碱玻纤网格布（标准型/加强型）：由表面涂覆耐碱防水材料的玻璃纤维网格布制成，埋入面胶浆中，用以提高防护层的机械强度和抗裂性技术性能：执行标准:JG 158-2004《胶粉聚苯颗粒外墙外保温系统》性能指标 测试结果普通型 4X4 4X46X6普通型 >160 180550断裂强度N/50mm （经、纬向）普通型>1250 1286加强型 >3000 3124热镀锌电焊网：应用于胶粉聚苯颗粒无机保温砂浆外墙保温系统的抗裂砂浆层中（并以锚 栓加固），特别是用于饰面层为面砖、石材的构造系统技术性能：执行标准:JG158-2004《胶粉聚苯颗粒外墙外保温系统》热镀锌电焊网（俗称 四角网）应符合QB/T 3897-1999并满足下表要求：实验项目工艺丝径 mm网孔大小 mm性能指标热镀锌电焊网0.9±0.0412.7X12.7测试结果热镀锌电焊网0.9112.7X12.7107151焊点抗拉力 N >65镀锌层质量g/m2 >122锚栓：机械锚固件为工程塑料膨胀锚栓，起辅助固定作用，配合热镀锌钢丝网，增强使用机械 性能及抗裂性能。
具有良好的韧性和锚固强度以及极低的传热能力技术性能：实验项目 性能指标 检测结果标准单个锚固件抗拉承载力>0.8 1.4K/N聚合物防水抹面砂浆：采用优质水泥，天然石英砂，进口聚合物粉末均匀配制而成，是外 墙保温体系中的主材料之一，用于保温材料费表面的保护，具有粘结强度高，耐水性好，柔性 好的特点技术性能：执行标准:JG 158-2004《胶粉聚苯颗粒外墙外保温系统》实验项目性能指标测试结果抗裂砂浆可使用时间可操作时间h>1.51.5在可操作时间内拉伸粘 结强度 Mpa>0.71.0拉伸粘结强度 Mpa>0.71.1侵水拉伸粘 结强度 Mpa（常温 28d，侵水 7d）>0.50.6压折比<3.02.6理论用量：将产品加入适量的净水（25kg加水6kg左右），用电动搅拌机搅拌5分钟，静 置 3分钟，再搅拌一次即可使用浆料在 2小时内用完适用于涂料饰面保温系统：以 3mm 厚计，用量为4.5-5kg/m2适用于面砖饰面保温系统：以8mm厚计，用量为12kg/m2左右4、饰面层：外墙柔性找平腻子，外墙柔性批光腻子，瓷砖粘合剂，瓷砖勾缝剂，高弹防 水膜外墙柔性找平腻子：是专为已出现贯通裂缝或预防由于基面砂浆裂缝以及内墙矿物质隔板 墙拼接处开裂缝而研发的干粉状柔性腻子，通常与弹性涂料配套施工效果更为优异。
由于加入 了聚合物改性材料，其耐水性、抗裂性均高于一般外墙腻子技术性能：执行标准:JG/T 157-2004《建筑外墙用腻子》实验项目性能指标测试结果施工性刮涂无障碍无障碍打磨性干打磨时易打磨易打磨干燥时间h<52耐水性 96h无异常无异常耐碱性 48h无异常无异常粘结强度 Mpa>0.601.0应用范围：适用于保温系统面层、水泥、混凝土、石膏板、埃特板等各类建筑物外墙面涂 料打底找平理论用量：每包外墙柔性找平腻子（25kg）加水6.5公斤左右腻子用量根据实际批刮次 数而定以批刮两遍计，用量约为 2kg/m2外墙柔性批光腻子：是专为已出现贯通裂缝或预防由于基面砂浆裂缝以及内墙矿物质板拼 接处开裂缝而研发的干粉状柔性腻子，通常与弹性涂料配套施工效果更为优异由于加入了特 殊的无机改性材料，其耐水性、抗裂性能均高于一般外墙腻子技术性能：执行标准:JG/T 157-2004《建筑外墙用腻子》实验项目性能指标测试结果施工性刮涂无障碍无障碍打磨性干打磨时易打磨易打磨干燥时间h<52耐水性 96h无异常无异常耐碱性 48h无异常无异常粘结强度 Mpa>0.601.0应用范围：适用于水泥、混凝土、石膏板、埃特板等各类建筑物外墙面涂料打底找平。
特别适 用于出现贯通裂缝或预防由于基面砂浆裂缝以及内墙矿物质板拼接处开裂缝理论用量：灰色腻子：每包外墙柔性批光腻子(25kg)加水8-9公斤左右腻子用量根据实际 批刮次数而定以批刮两遍计，用量约为 1.5kg/m2白色腻子：每包外墙柔性批光腻子(25kg)加水9-10公斤左右腻子用量根据实际批刮次数而定以批刮两遍计，用量约为 1.5kg/m2瓷砖粘合剂：采用优质水泥、精细骨料、填料和进口喷雾干粉聚合物等原料，均匀混合而成 的，是一种有机无机复合型瓷砖粘合剂技术性能：执行标准:JG 158-2004《膨胀聚苯板薄抹灰外墙外保温系统》实验项目性能指标测试结果拉伸胶结强度 Mpa>0.602.3压折比<3.002.5压剪粘结强度 Mpa原强度>0.601.5耐温 7d>0.501.2耐水 7d>0.501.2耐冻融30次>0.501.1线性收缩率%<0.300.3应用范围：适用于建筑物室内外、墙地面及地下工程、游泳池和浴场等部位粘贴各类瓷砖及马 赛克理论用量：将产品加入适量的净水（25kg加水6kg左右），用电动搅拌机搅拌5分钟，静置3 分钟，再搅拌一次即可使用浆料一般再2小时内用完以3mm计，用量约为4-4.5kg/m2左 右。
实际用量应视基层墙体的平整度变化而定瓷砖勾缝剂：使用聚合物高分子合成树脂精制而成技术性能：执行标准:JG 158-2004《膨胀聚苯板薄抹灰外墙外保温系统》实验项目 性能指标 测试结果凝结时间h >2h,24h< 3h拉伸粘结强度常温常态 14d>0.601.5Mpa耐水 >0.50 1.1压折比 <3.0 2.0透 水 性 （ 24 小<3.0 2.0时）ML应用范围：适用于填充粘结瓷砖形成的砖缝无砂细腻型适合5mm以下的缝宽，有砂型适合10mm以下缝宽的瓷砖（大于10mm的缝宽应另行设计）理论用量：勾缝剂用量:kg/m2 = [（L + W/（L X W] X JD X JW X 1.7 X 1.5式中L=砖长，0=砖宽，JD=砖厚（或缝深），JW-缝宽，1.7=容重比，1.5=物耗系数（计算单位为mm）高弹防水膜：是由有机硅丙改性高分子乳液与聚合物水泥、骨料共混的双组份、防水涂料，其 防水等级高、效果持久、抗老化、低温柔韧度稳定；对基材有很好的适应能力，无论基材有无 吸收性，粘结附着力牢固，可用作正、负面防水处理，也可在其表面直接粘贴面砖特别推荐 应用于外墙保温系统工程的局部节点、门窗洞口等关键部位的防水处理。
技术性能：执行标准:JC/T894-2001《聚合物水泥基防水涂料》实验项目I型II型固体含量%>6565干燥时间h表干<4实干<88断裂伸长率（ %） >20080断裂拉伸强度 Mpa1.21.8不 透 水 性 30min ，0.3Mpa 水压不透水不透水低 温 柔 性 2h ，无裂纹无裂纹10mm, -15°C应用范围：屋面防水、地下建筑防水；卫生间防水；外墙面防水和储水池；桑拿浴场等部位高 等级防水本产品也可用于垃圾填埋工程、污水处理工程、高架桥梁工程的防腐防水处理理论用量：I型：液剂：粉剂=1： 1.2； II型：液剂：粉剂=1： 1.8以1.3mm计算，每平方米 用量为 2-2.5kg外墙保温系统施工常用工具：常规齿刀、手提式搅拌器、打磨抹子、密封泡沫枪、弹线墨斗、 打磨砂纸、阳角刮刀、阴角刮刀、美工刀、钢丝刷外墙保温常用施工工具：吊篮或爬升脚手架、砂浆搅拌机、垂直运输机械、水平运输机 械、手推车、手提搅拌机、电钻、射钉枪、电热丝切割工具、电动打磨机、手动打磨机、抹灰 工具及抹灰专用检测工具、经纬仪、放线工具、水桶、剪刀、滚筒、刷子、铁锹、铁锤、美工 刀、托线板、方尺、塞尺、探针、钢尺等施工准备工具。
胶粉聚苯颗粒/无机保温砂浆外墙保温系统施工工艺施工的基本要求：一、 一般性要求：不应该在大风环境中或夏天阳光直射的墙面上施工，以避免材料在施工过快而出现毛细 裂缝应避免尚未硬化的材料受到相对恶劣的气候条件的直接作用，特别是避免雨水的冲刷必要时应对新施工的墙面加以保护二、 对建筑物剂基层墙体的基本要求墙体的温度不应高于其与环境的平衡温度 墙体表面不得有污迹、灰尘、油污或脂肪类物质墙体应具有足够的强度，特别是墙体表面应具有足够的附着力大于等于0.3N/mm2） 墙面应平整，平整度为：小于等于 4.0m./2.0m三、 墙体要求及施工条件基层墙面应干燥并验收合格，门窗框已安装到位 墙体必须清理干净，基层干燥应达到90%，清除基层墙体中松动或风化的部分基层墙体的平整度不符合要求是，可采用1： 3的水泥砂浆找平，表面平整度偏差在4mm之内施工现场及施工24小时内环境温度和墙体表面温度不能低于5°C,风力不大于5级施工时应避免阳光直射，必要时可在施工脚手架上搭设防晒布遮挡施工墙面雨天不能施工墙体系统在施工过程中，应采取必要的保护措施，防止施工墙面受到污损，待建筑防水、密封膏等构造细部按设计施工完毕后，方可拆除保护物。
墙体基层处理：配置聚合物专用界面剂：每包「聚合物专用界面剂加水6kg,搅拌5分钟，静置熟化3分钟后再搅拌一次即可使用浆料须在2小时内用完以下施工方法适用于面砖饰面）聚合物专用界面剂喷涂——应注意喷涂均匀，厚度控制在 1mm 左右，养护 12 小时后，方可进入下一道施工——聚合物专用界面剂亦可批涂施工吊垂直/做灰饼：按厚度线，用胶粉聚苯颗粒保温砂浆做标准厚度灰饼冲筋根据保温厚度吊垂直弹出抹灰控制线 ——根据保温厚度弹出抹灰控制线——用聚合物聚苯颗粒保温砂浆做成直径为30mm的灰饼冲筋，养护时间必须大于24小时聚合物聚苯颗粒保温砂浆施工：配置聚合物聚苯颗粒保温砂浆，现场施工时，每包（0.05 立方米）加水搅拌 5 分钟，且聚合物聚苯颗粒保温砂浆用手握成团无松散现象后即可施工聚 合物聚苯颗粒保温砂浆应采用分道施工的方法第一道聚合物聚苯颗粒保温砂浆施工时每道粉刷厚度不超过20mm,养护时间大于24小 时 第二道聚合物聚苯颗粒保温砂浆施工，厚度不超过20mm,如总厚度大于40mm,应采 取增加粉刷道数的施工方法——第二道聚合物聚苯颗粒保温砂浆施工完毕后,应用 2m 靠尺 刮平,总体保温厚度施工完毕,需养护 48 小时以上。
——聚合物聚苯颗粒保温砂浆层干燥 后，使用2m靠尺检测其垂直度、垂直/平整度控制在4mm/2.0m以内抗裂防护层施工：配置抹面砂浆：每包聚合物防水抹面砂浆加水6kg,搅拌5分钟，静置 熟化3分钟，再搅拌一次即可使用，浆料须在2小时内用完抗裂防护层施工完毕养护48小 时后,方可进入下一道施工聚合物防水抹面砂浆均匀涂布于保温层上,厚度控制在 3mm 左右,养护时间须大于 24 小时 ——待第一道抹面层干燥后,使用电锤在预设的位置,打入基层墙体,打孔深度 30mm 以上抗裂防护层施工：配置抹面砂浆：每包聚合物防水抹面砂浆加水6kg,搅拌5分钟，静置 熟化3分钟,再搅拌一次即可使用,浆料须在2小时内用完抗裂防护层施工完毕养护48小 时后,方可进入下一道施工铺设热镀锌电焊网,同时辅以锚栓固定（铺设时,需将热镀锌电焊网起拱面正对墙体）锚栓应打入基层墙体25mm以上锚栓用量6-10套/平米——热镀锌电焊网搭接处应 采用钢丝捆扎 ——热镀锌电焊网凸出翘起部位应用 U 型钢丝固定 ——第二道抹面层施 工：采用抹刀将聚合物防水抹面砂浆均匀覆盖于热镀锌电焊网 ——第二道抹面厚度控制在 5mm 左右,总抹面厚度为 8mm 左右。
——同时采用 2m 靠尺刮平 ——阴阳角应采用专用阴 阳角抹刀收平胶粉聚苯颗粒外墙保温系统涂料饰面的施工可参见以上施工方法:其不同点为：1、热镀锌电焊网替换耐碱玻纤网格布；2、无需安装锚栓；3、抗裂防护层 厚度控制在 4mm 即可无机保温砂浆外墙保温系统,其施工方法与胶粉聚苯颗粒外墙保温系统类似其不同点为：1、玻化微珠保温砂浆层，须配套使用抗渗透增强剂。
