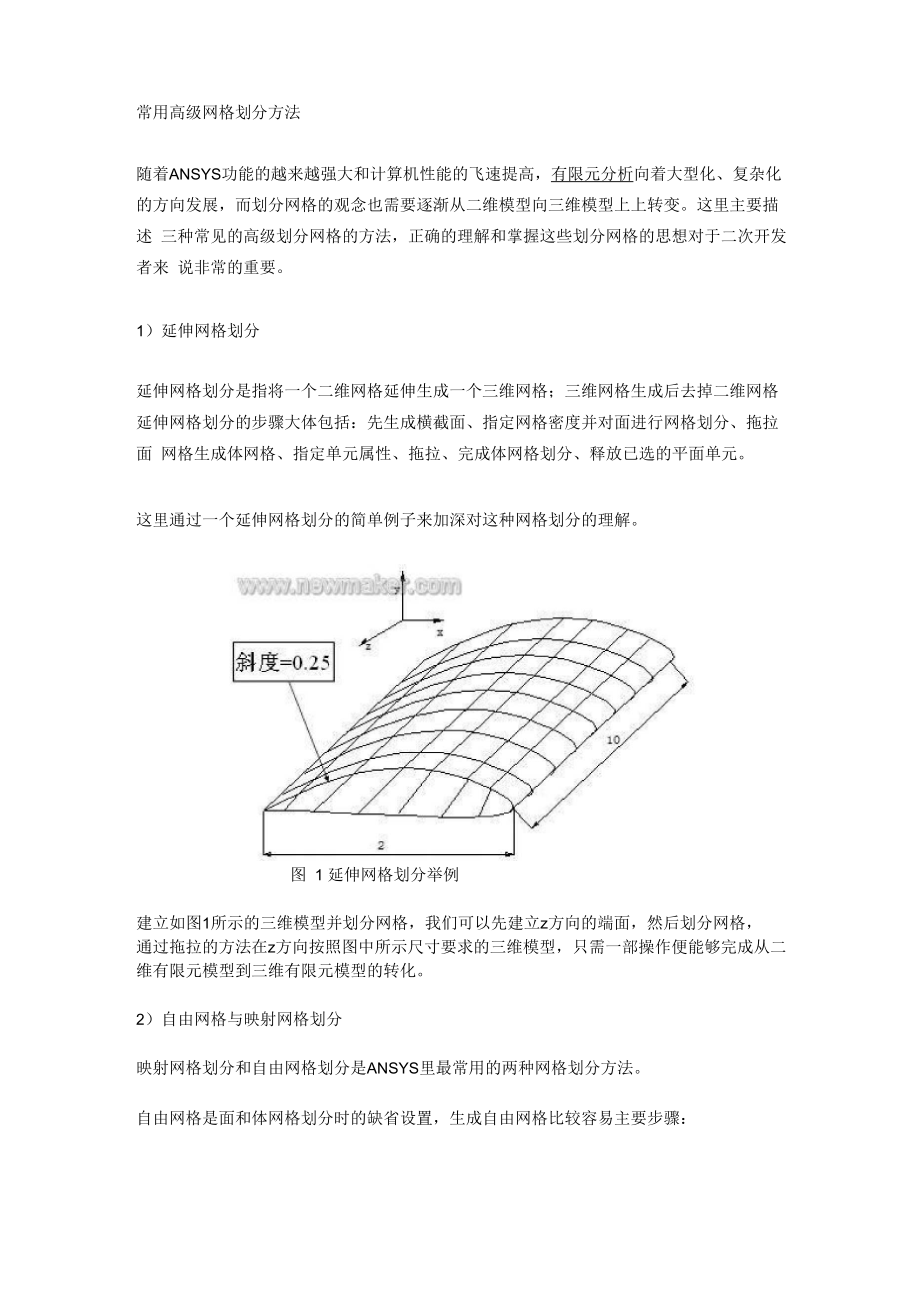

常用高级网格划分方法随着ANSYS功能的越来越强大和计算机性能的飞速提高,有限元分析向着大型化、复杂化 的方向发展,而划分网格的观念也需要逐渐从二维模型向三维模型上上转变这里主要描述 三种常见的高级划分网格的方法,正确的理解和掌握这些划分网格的思想对于二次开发者来 说非常的重要1)延伸网格划分延伸网格划分是指将一个二维网格延伸生成一个三维网格;三维网格生成后去掉二维网格 延伸网格划分的步骤大体包括:先生成横截面、指定网格密度并对面进行网格划分、拖拉面 网格生成体网格、指定单元属性、拖拉、完成体网格划分、释放已选的平面单元这里通过一个延伸网格划分的简单例子来加深对这种网格划分的理解图 1 延伸网格划分举例建立如图1所示的三维模型并划分网格,我们可以先建立z方向的端面,然后划分网格, 通过拖拉的方法在z方向按照图中所示尺寸要求的三维模型,只需一部操作便能够完成从二 维有限元模型到三维有限元模型的转化2)自由网格与映射网格划分映射网格划分和自由网格划分是ANSYS里最常用的两种网格划分方法自由网格是面和体网格划分时的缺省设置,生成自由网格比较容易主要步骤:a、 导出MeshTool工具,划分方式设为自由划分;b、 推荐使用智能网格划分进行自由网格划分,激活它并指定一个尺寸级别.存储数据库。

c、 按Mesh按钮开始划分网格,按拾取器中[Pick All]选择所有实体(推荐)或使用命令 VMESH,ALL 或 AMESH,ALL映射网格划分由于面和体必须满足一定的要求,生成映射网格不如生成自由网格容易 但能 够生成更规则的有限元模型映射网格划分时实体模型必须满足以下条件:a、 面必须包含3或4条线(三角形或四边形);b、 体必须包含4, 5,或6个面(四面体,三棱柱,或六面体);c、 对边的单元分割必须匹配;d、 对三角形面或四面体,单元分割数必须为偶数3)层状网格划分层状网格划分主要应用于2D分析生成线性过渡的自由网格,这种方法广泛应用于有以下特 点的模型:平行于边线方向的单元尺寸相当、垂直于边线方向的单元尺寸和数目急剧变化、 当分析要求边界单元高精度3 网格划分误差估计ANSYS 通用后处理包含网格离散误差估计误差估计是依据沿单元内边界的应力或热流的 不连续性,是平均与未平均节点应力间的差值误差估计主要有以下几个方法:•能量百分比误差 sepc•单元应力偏差 sdsg•单元能量偏差 serr•应力上、下限 smnb smxb能量百分比误差是对所选择的单元的位移、应力、温度或热流密度的粗略估计。

它可以用 于比较承受相似载荷的相似结构的相似模型这个值的通常应该在10%以下 如果不选择 其他单元,而只选择在节点上施加点载荷或应力集中处的单元,误差值有时会达到 50%或 以上某一个单元的应力偏差是此单元上全部节点的六个应力分量值与此节点的平均应力值之差 的最大值每个单元的另一种误差值是能量误差它与单元上节点应力差值有关的, 用于计算选择的单 元的能量百分比误差应力上下限并不是估计实际的最高或最小应力它定义了一个确信范围 如果没有其他的 确凿的验证,就不能认为实际的最大应力低于SMXB显示或列出的应力上下限包括:•估计的上限- SMXB;•估计的下限- SMNB。
