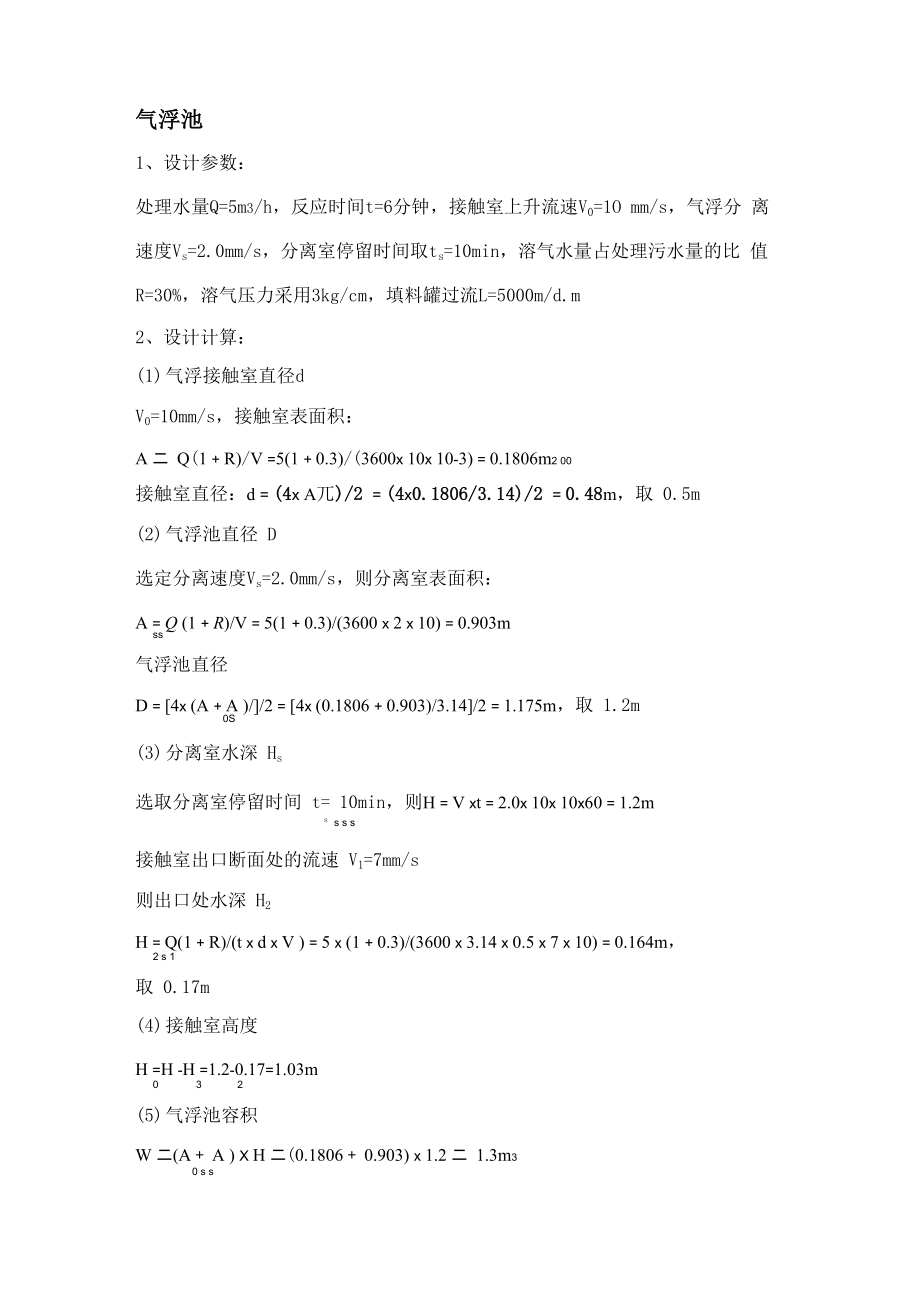

气浮池1、设计参数:处理水量Q=5m3/h,反应时间t=6分钟,接触室上升流速V0=1O mm/s,气浮分 离速度Vs=2.0mm/s,分离室停留时间取ts=10min,溶气水量占处理污水量的比 值R=30%,溶气压力采用3kg/cm,填料罐过流L=5000m/d.m2、设计计算:(1) 气浮接触室直径dV0=10mm/s,接触室表面积:A 二 Q(1 + R)/V =5(1 + 0.3)/(3600x 10x 10-3) = 0.1806m2 00接触室直径:d = (4x A兀)/2 = (4x0.1806/3.14)/2 = 0.48m,取 0.5m(2) 气浮池直径 D选定分离速度Vs=2.0mm/s,则分离室表面积:A = Q (1 + R)/V = 5(1 + 0.3)/(3600 x 2 x 10) = 0.903mss气浮池直径D = [4x (A + A )/]/2 = [4x (0.1806 + 0.903)/3.14]/2 = 1.175m,取 1.2m0S(3) 分离室水深 Hs选取分离室停留时间 t= 10min,则H = V xt = 2.0x 10x 10x60 = 1.2ms s s s接触室出口断面处的流速 V1=7mm/s则出口处水深 H2H = Q(1 + R)/(t x d x V ) = 5 x (1 + 0.3)/(3600 x 3.14 x 0.5 x 7 x 10) = 0.164m,2 s 1取 0.17m(4) 接触室高度H =H -H =1.2-0.17=1.03m0 3 2(5) 气浮池容积W 二(A + A ) X H 二(0.1806 + 0.903) x 1.2 二 1.3m30 s s(6) 时间校核接触室气、水接触时间 t 二 H /V 二 1.03/(10x 10)二 103s > 60s0 0 0气浮池总停留时间:T = 60 x W /[Q x (1 + R)] = 60 x 1.3/[5 x (1 + 0.3)] = 12.0 min分离室停留时间:T -1二12.0 -103/60二10.28min,与初选时间相符0(7) 计算反应池体积VV = V + V,其中V]的高度h]为:1 2 1 1h 二(D-d)/2x tan30。
二(1.2-0.5)/2x0.577 二 0.2020mV 二[(D /2) + (d /2) + (D /2) x (d /2)] x (n h /3)11二[(1.2/2) + (0.5/2) + (1.2/2) x (0.5/2)] x (3.14 x 0.2020/3)二 0.121m设取圆台 V2 的底 d0=O.5m,则 V2 的高 h2为:h^ = (D-d)/2xtan30o = 0.202V = V + V = 0.121 x 2 = 0.242m3,根据基本设计数据反应时间为t=6min计算,12反应池体积为:W = Q /60 = 5 x 6/60 = 0.5m3, V略小于W.,1 t ]其实际反应时间为:t = 60xV/Q = 60x0.242/5 = 2.904min1(8) 反应-气浮池高度浮渣层高度片=5cm,干舷H0=15cm,则反应-气浮池高度H为:H 二 H + H + H + h + h + h 二 0.15 + 0.05 + 0.17 +1.03 + 0.202 + 0.202 二 1.804m0 1 2 0 1 2(9) 集水系统气浮池集水采用 ]2 根均布的支管,每根支管流量为:q 二 Q(1 + R)/12 二 5x (1 + 0.3)/12 二 0.5417m3 /h 二 0.000151m3 /s查表得支管直径dy=25mm,管中流速为v=0.95m/s,h阻 =(g进 + 九 +g阻 + J)v/2g阻 进 L 阻 出支表中水的损失为: =(0.5 + 0.02 x 1.80/0.025 + 0.3 +1.0) x 0.95/2/9.8=0.15m出水总管直径Dg取DN80,管中流速v<0.54m/s,总管上端装水位调节器反应 O池进水管靠近池底(切面方向),其直径D'=80mm,管中流速v<1.0m/s气浮池排渣管直径DNIOOmm,溶气释放器V2=0.121m3根据溶气压3kg/m,溶气水量1.5m /h,及接触室直径d0=0.5m的情况,可选用TJ-H型释放器一台,释放器 安置在离接触室底5cm处的中心,压力溶气罐按过流密度L=5000m /d.m计算溶 气罐直径 D 二[4QR 心L/ 24)]二[4 x 5 x 0.3 x 24/(3.14 x 5000)]二 0.0917m,取标准d直径Dd=100mm,实际IA为:I 二 24QR心 /4x D )二 24x 5x 0.3x 4/(3.14 x 12)二 4586m3 /d,采用①25 阶梯A d 2环作填料,填料层高Z4取0.5m,则溶气罐高:Z 二 2Z + Z + Z + Z 二 2 x 0.075 + 0.3 +1.0 + 0.5 二 2.0m1234溶气罐直径很小,不设布水装置,进水管直径DN为32mm管中流速V=1.3m/s, 出水管直径取DN50,管内流速V=0.53m/s溶气水原水。
