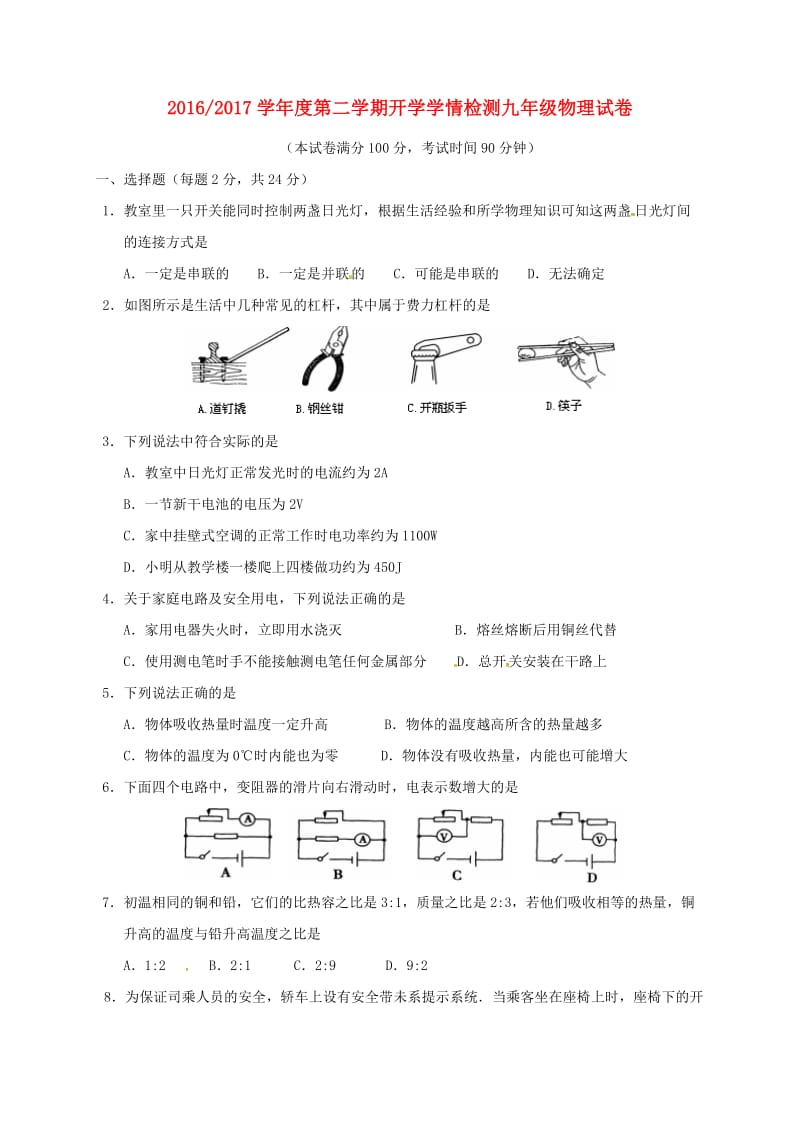

2016/2017学年度第二学期开学学情检测九年级物理试卷（本试卷满分100分，考试时间90分钟）一、选择题（每题2分，共24分）1．教室里一只开关能同时控制两盏日光灯，根据生活经验和所学物理知识可知这两盏日光灯间的连接方式是A．一定是串联的 B．一定是并联的 C．可能是串联的 D．无法确定2．如图所示是生活中几种常见的杠杆，其中属于费力杠杆的是3．下列说法中符合实际的是A．教室中日光灯正常发光时的电流约为2AB．一节新干电池的电压为2VC．家中挂壁式空调的正常工作时电功率约为1100WD．小明从教学楼一楼爬上四楼做功约为450J4．关于家庭电路及安全用电，下列说法正确的是A．家用电器失火时，立即用水浇灭 B．熔丝熔断后用铜丝代替C．使用测电笔时手不能接触测电笔任何金属部分 D．总开关安装在干路上5．下列说法正确的是A．物体吸收热量时温度一定升高 B．物体的温度越高所含的热量越多C．物体的温度为0℃时内能也为零 D．物体没有吸收热量，内能也可能增大6．下面四个电路中，变阻器的滑片向右滑动时，电表示数增大的是7．初温相同的铜和铅，它们的比热容之比是3:1，质量之比是2:3，若他们吸收相等的热量，铜升高的温度与铅升高温度之比是A．1:2 B．2:1 C．2:9 D．9:28．为保证司乘人员的安全，轿车上设有安全带未系提示系统．当乘客坐在座椅上时，座椅下的开关S1闭合，若未系安全带，则开关S2断开，仪表盘上的指示灯亮起；若系上安全带，则开关S2闭合，指示灯熄灭．下列设计最合理的电路图是9．如图所示，小华在探究串联电路中的电压关系时，闭合开关，测出ab、bc、ac两端的电压分别为Uab=2V，Ubc=2V，Uac=4V，在表格中记录数据后，下一步应该做的是A．整理器材，结束实验 B．分析数据，得出结论C．换用不同规格的小灯泡，再测出几组电压值D．换用电压表的另一量程，再测出一组电压值 10．某实验小组分别用如图所示的甲、乙两个滑轮组（每个滑轮重相同）匀速提起相同的重物．不计绳重及摩擦，下列说法正确的是A．乙图省力 机械效率甲图大 B．甲图省力 机械效率一样大 C．甲图省力 机械效率一样大 D．乙图省力 机械效率乙图大11．如图是新安装的照明电路，已知两个并联灯泡的灯头接线存在一处故障．小明学电工的检修方法，在保险丝处接入一个“220V、40W”的灯泡．当只闭合S、S1时，L0和L1都呈暗红色；当只闭合S、S2时，L0正常发光，L2不发光．由此可以确定（ ） A. L1灯头断路 B. L1灯头短路 C. L2灯头短路 D. L2灯头断路 12．如图所示，滑动变阻器的滑片在某两点间移动时，电流表示数范围为1A到2A之间，电压表示数范围为6V到9V之间．则定值电阻R的阻值及电源电压分别为 A．3Ω，15V B．3Ω，12V C． 6Ω，15V D．6Ω，12V二、填空题(本题有8小题，每空1分，共24分)13．家庭电路中，插座与灯座是 联的，控制各用电器工作的开关与电器是 联( 选填“串”或“并”)的．如果你家中的用电器突然全部停止工作，经检查发现是空气开关掉闸了，你认为掉闸的原因可能是 或 .14．重50N的物体在水平地面上做匀速直线运动，所受的阻力是物重的0.2倍，若物体在水平方向上移动30m，则拉力对物体做的功为 J，重力对物体做的功为 J．15．图示电路中，要使灯Ll、L2串联，则应只闭合开关 ；要使灯L1、L2并联，则应只闭合开关 ；绝不允许同时闭合开关 ．16．如下图展示了一些你熟悉的物理实验．请你根据要求填空:（1）图A 中，探究物理问题的方法是 ．（2）图B实验说明 ．（3）图C实验中，看到的现象是 ． （4）图D实验是探究电功与 的关系．17．如图是搬运泥土的独轮车，设车箱和泥土的总重G=1000N，运泥土时从A点提起独轮车把手的力是F，F的力臂是 m，F的大小至少是 N．18．在温哥华冬奥会上，来自黑龙江省的选手李妮娜在自由式滑雪比赛中获得银牌．她在比赛过程中运动的轨迹如图所示，如果不计空气阻力，则从a点向b点运动过程中，她的重力势能 ，动能 （以上两空均选填“增大”、“减小”或“不变”）；在a点和c点她的速度都为零，她在a点处的机械能 她在c点处的机械能（选填“大于”、“小于”或“等于”）．19．如图所示，一配有活塞的厚壁玻璃筒里放一小团蘸了乙醚的棉花，当迅速压下活塞时，可看见桶内棉花燃烧起来．这是通过 的方式使玻璃筒内的空气内能 ．下图是汽油机工作时各冲程的示意图，从能量转化的角度看，其中与左图实验相同的是 ．20．如图甲为亮度可以调节的小台灯电路．电源电压为24Ⅴ，灯泡的额定电压为24Ⅴ，通过灯泡的电流跟其两端电压的关系如图乙．当灯泡正常发光时，灯丝的电阻为 Ω．调节滑动变阻器R，使灯泡的实际功率为3.6W时，灯泡两端的电压是 Ⅴ，此时滑动变阻器R连入电路的阻值是 Ω．三、解答题（本题共52分）21．（6分）按要求完成下列作图：（1）如图甲所示，将控制电灯的开关和电灯连入照明电路．（2）如图乙所示，杠杆在图示位置平衡，画出最省力时的力臂L和作用力F的方向．（3）如图丙所示，画出滑轮组最省力的绕绳方法22．（6分）如图所示，工人用200N的拉力，在15s的时间内，将重510N的建筑材料提升到6m高的楼顶上，不计绳重及摩擦，求：（1）拉力做功的功率；（2）滑轮组的机械效率；（3）动滑轮的重力。
23．（8分）小明家的电热饮水机，有加热和保温两种工作状态，饮水机热水箱内水温达到92℃时，自动保温；当水温降至一定温度t时，又重新加热．饮水机的铭牌数据与电路原理图如下：热水箱水量额定电压加热时功率保温时功率1kg220V800W44W（1）当S闭合、S1断开时，饮水机处于 （加热/保温） 状态，此时电路中的电流为多少A？（2）求电阻R1的阻值．（3）饮水机加热一次把初温22℃的水加热到92℃，水吸收的热量为多少J？如果加热一次的时间为7min．则饮水机的效率为多大？（水的比热为4.2103J/kgOC）24．（5分）探究杠杆的平衡条件：（1）如图a，要使支架上的杠杆在水平位置平衡，可将杠杆右端的平衡螺母向 调节．（2）杠杆调节平衡后，小明在杠杆上A点处挂4个钩码，在B点处挂6个钩码杠杆恰好平衡，如图b．于是小明便得出了杠杆的平衡条件，他这样得出的结论是否合理？ ；为什么？ ．（3）如果实验时只有8个相同的钩码，当在A点挂4个钩码，如图（b），则怎样挂钩码可以使杠杆在水平位置平衡？(请设计两种方案)① ；② ．25．(4分)在“测定小灯泡的电阻”实验中(小灯泡标有“2.5V”字样)：(1) 如图所示，小丽所接的实验电路存在连接错误，但只需改动一根导线，即可使电路连接正确．请你在应改动的导线上打“”，并用笔画线代替导线画出正确的接法． (2) 甲组同学连接好最后一根导线，灯泡立即发出明亮耀眼的光并很快熄灭．检查后，发现连线正确，请你找出实验中两个操作不当之处：① ；② ．（3）丙组同学闭合开关后，发现小灯泡不亮，但电流表有示数．接下来他们应( )A．更换小灯泡 B．检查电路是否断路 C．移动滑动变阻器滑片，观察小灯泡是否发光 (4) 小芳连接电路后，闭合开关，移动滑动变阻器的过程中发现，电流表示数变大时，电压表示数反而减小，经检查所有器材均完好．你认为出现上述现象的原因是 ．26. （5分）如图所示，是“探究电流产生的热量与哪些因素有关”的实验装置， R甲＞R乙.（1）实验中两个烧瓶所装煤油的 相同，本实验是通过比较 来间接比较电流通过导体产生的热量多少的．（2）实验的电路采用图示连接方式，目的是控制 相等，从而探究电流通过导体产生的热量与 之间的关系.（3）本实验不用水而是用煤油，是因为煤油具有较小的 ．27．（8分）图甲为测定“小灯泡电功率”的实验电路，电源电压为4.5V，小灯泡额定电压为2.5V、电阻约为10Ω．（1）小明连接好电路后，闭合开关，移动滑片，发现小灯泡始终不亮，且电压表有示数，电流表无示数，则故障原因可能是 ．(2) 排除故障闭合开关，移动滑片P到某位置，电压表示数（如图乙所示）为 V，则此时灯泡消耗的实际功率 额定功率(选填“大于”、“小于”或“等于”)．(3) 小明继续移动滑动变阻器的滑片P，记下多组对应的电压表和电流表的示数，并绘制成I－U图像（图丙），根据图像，可计算出小灯泡的额定功率是 W．图23(4) 进一步分析图像可知，随着灯泡两端电压的增大，灯丝电阻逐渐增大，造成这一现象的原因可能是 ． (5) 小敏将原电路中的小灯泡先后换接阻值分别为5Ω、10Ω和20Ω的定值电阻，探究“电流与电阻关系”① 先将5Ω的电阻接入电路，移动变阻器滑片，使电压表示数为2V，此时，电流表的示数为 A．然后换接10Ω的电阻，为了保持电压表示数不变，此时滑动变阻器的滑片应向 （左/右）移动．② 实验中为了保证接入20Ω的定值电阻时，保持电压表示数不变，则滑动变阻器的最大阻值应不小于 Ω．28．（10分）阅读短文，回答问题：电熨斗生活中常用电熨斗来熨烫衣服.甲图为常见的电熨斗,它是利用电流热效应工作的. 图乙是电熨斗结构图.电熨斗中有一个双金属片制成的自动开关.双金属片是由长和宽相同的铜片和铁片组成,且两金属片被紧紧地铆在一起，受热时铜片膨胀得比铁片大，双金属片便向铁片那边弯曲，温度越高，弯曲得越显著.常温时，双金属片端点的触点与弹性铜片上的触点相接触.当电熨斗与电源接通时，电热丝发热，双金属片受热弯曲，当温度升高到设定温度时，双金属片顶端的触点与弹性铜片上的触点分离，电路断开.金属底板散热，温度降低，双金属片恢复原状，电路接通.电熨斗工作时的温度可以调节，将调温旋钮上的升降螺丝上下调节，双金属片和弹性铜片上的触点随之上下移动.双金属片弯曲程度不同，金属底板温度也就不同.由于衣服的质料不同，熨烫时所需的温度也各不相同.一般来说，棉织品比化纤衣物耐高温.（1）电熨斗通电工作，温度升高，这是通过 方式改变内能的.（2）下图四种双金属片中符合图乙中电熨斗安装要求的是（ ） （3）电熨斗通电工作时，若突然断开电源，两触点 （会/不会）断开（4）将调温旋钮上的升降螺丝上调时，弹簧铜片的弹性势能（ ） A．增大 B．减小 C．不变 D．以上都有可能（5）熨烫完化纤衣服再熨烫棉织品衣服，调温旋钮上的升降螺丝（ ）A．向下 B．向上 C．不调2016/2017学年度第二学期开学学情检测九年级物理参考答案一、选择题（每题2分，共24分）题号123456789101112答案BDCDDCABCACB二、填空题（每空1分，计24分）13．并，串．短路 过载14．300，015．S3，S1、S2，S1、S2、S3．16．（1）类比．（2）物体的动能和重力势能可以相互转化．（3）盒盖飞出去了．（4）电压17．1.6，250．18．减小，增大；大于．19．做功，增大，B．20．60，12，40．三解答题（共52分）21．题略22．（1）240W——（2分）．（2）85%——（2分）．（3）90N——（2分）．23．（1）保温——（1分）．0.2A——（1分）．（2）1100Ω——（2分） （3）2.94105J——（2分），87.5%——（2分）24．（1）左．（2）不合理，一次存在偶然性．（3）C点挂4个钩码，D点挂3个钩码．25．（1）略．（2）①连接电路时，开关没断开．②变阻器接入电路里的电阻不是最大． （3）C．（4）电压表接在变阻器两端．26．（1）质量，煤油升高的温度．（2）电流和通电时间，电阻．（3）比热容．27．（1）灯泡断路．（2）2.4，小于．（3）0.5．（4）灯丝的电阻随温度的升高而增大． （5）①0.4，右．②25．28．（每空２分）（1）做功．（2）C．（3）不会．（4）B．（5）A．。
