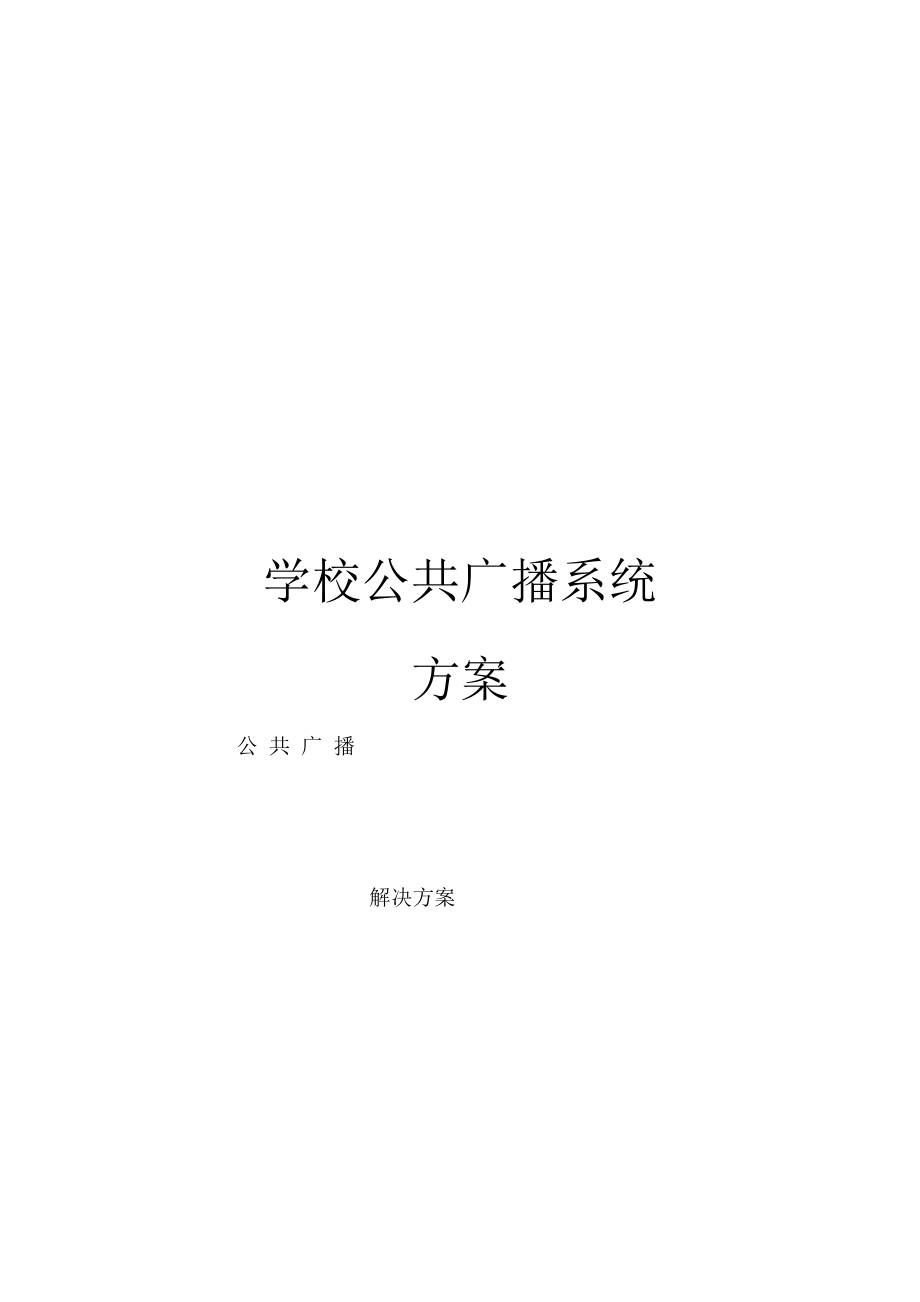

学校公共广播系统方案公 共 广 播解决方案一、公共广播概述公共广播系统属于扩声音响系统中的一个分支,而扩声音响系统 又称专业音响系统涉及电声、建声和乐声三种学科的边缘科学 因此公共广播系统最终效果涉及合理、正确的电声系统设计和调 试,良好的声音传播环境(建声条件)和精确的现场调音三者最佳的 结合,三者相辅相成缺一不可公共广播作为一个系统问题,在系统设计中必须综合考虑上述 问题在选择性能良的电声设备基础上,经过周密的系统设计,仔细 的系统调试和良好的建声条件上,达致电声悦耳、自然的音响效 果广播系统分类:广义的广播系统包含扩声系统和放声系统两大类:1、 扩声系统扬声器与话筒处于同一声场内,存在声反馈和房 间共振引起的啸叫,失真和振荡现象要保证系统稳定和正常运行, 最高可用的系统增益比发生声反馈自激的临界增益低6dB2、 放声系统系统中只有磁带机,光盘机等声源,没有话筒,不存 在声反馈可能,声反馈系数为0,是广播系统一个特例公共广播系统按用途可分为以下几类:1)室外广播系统室外广播系统主要用于体育场、车站、公园、艺术广场、音乐 喷泉等它的特点是服务区域面积大,空间宽广背景噪声大;声音 传播以直达声为主;要求的声压级高,如果周围有高楼大厦等反射物体,扬声器布局又不尽 合理,声波经多次反射而形成超过50ms以上的延迟,会引起双重声 或多重声,严重时会出现回声等问题,影响声音的清晰度和声像定 位。
室外系统的音响效果还受气候条件、风向和环境干扰等影 响2) 室内广播系统室内广播系统是应用最广泛的系统,包括各类影剧院、体育 场、歌舞厅等它的专业性很强,既能非语言扩声、又能供各类文 艺演出使用,对音质的要求很高,系统设计不但要考虑电声技术问题, 还要涉及建筑声学问题房间的体形等因素对音质有较大影响3) 公共广播系统公共广播系统为宾馆、商厦、港口、机场、地铁、学校提供 背景音乐和广播节目近几年来,公共广播系统还兼做紧急广播,可 与消防报警系统联动公共广播系统的控制功能较多如选区广 播与全呼广播功能、强制功换功能和优先广播权功能等扬声器 负载多而分散、传输线路长为减少传输线路损耗,一般都采用 70V或100V定电压高阻抗输送声压要求不高,音质以中音和中 高音为主4) 会议系统随着国内、国际交流的增多,近年来会议,电视会议和数字 化会议系统(DCN)发展很快会议系统广泛用于会议中心、宾 馆、集团和政府机关会议系统包括会议讨论系统、表决系统、同声传译系统和电视会议系统要求音、视频(图像)系统同步,全 部采用电脑控制和储存会议资料二)、广播系统的特点背景音乐简称BGM,是Back ground music的缩写,它的主要作 用是掩盖噪声并创造一种轻松和谐的气氛,听的人若不专心听,就不 能辨别其声源位置,音量较小,是一种创造轻松愉快环境气氛的音 乐。
因此,背景音乐的效果有两个,一是心理上掩盖环境噪声,二是 创造与室内环境相适应的气氛,它在宾馆、酒店、餐厅、商场、医 院、办公楼等广泛的应用三k广播音响系统的组成不论哪一种广播音响系统,基本可分四个部分:节目设备、信号 的放大处理设备、传输线路和扬声器系统节目源设备节目源一般为无线电广播,激光唱机和录音卡座等 设备提供,另外还有传声器、电子乐器等信号放大器和处理设备包括均衡器、前置放大器、功率放大 器和各种控制器及音响加工设备等这部分设备的首要任务是信 号放大,其次是信号的选择调音台和前置放大器作用和地位相似 (当然调音台的功能和性能指标更高),它们的基本功能是完成信号 的选择和前置放大,另外还担负音量和音响效果进行各种调整和控 制有时为了更好地进行频率均衡和音色美化,还另外单独投入图 示均衡器这部分是整个广播音响系统的”控制中心”功率放 大器则将前置放大器或调音台送来的信号进行功率放大,再经过传 输线去推动扬声器放声传输线路传输线路虽然简单,但随着系统和传输方式的不同而 有不同的要求对礼堂、剧场等,由于功率放大器与扬声器的距离 不远,一般采用低阻大电流的直接馈送方式,传输线要求用专用喇叭 线,而对公共广播系统,由于服务区域广,距离长,为了减少传输线路 引起的损耗,往往采用高压传输方式,由于传输电流小,故对传输线 要求不高。
扬声器系绣扬声器系统要求整个系统的匹配,同时其位置的选 择也要切合实际礼堂、剧场、歌舞厅音色,而扬声器一般用大功 率音箱;而公共广播系统,由于它对音色要不高,一般用3W-6W在天 花喇叭即好四)、公共广播工程系统设计流程公共广播系统设计一般都从声场开始(即扬声器的放置位置), 然后再向后推进到功率放大器、声处理系统,调音台、直至话筒和 其它音源这种逐步向后推进的设计步骤是十分必然的因为声 场设计是满足系统功能和音响效果的基础,它涉及扬声器系统的选 型,供声方案和信号途径等只有确定扬声器系统才能进行功率放 大器驱动功率的计算和驱动信号途径的确定,然后再根据驱动功率 的分配方案进一步确定信号处理方案和调音台的选型等㈤、用户对公共广播的需求在科技迅猛发展的今天,用户对新技术应用的要求日益增强 提供符合客户需求的技术和新产品更加重要传统意义下的公共 广播系统在很多方面都不能满足用户的要求和销售的增长空间.工 厂公共广播也是如此,数字化的公共广播系统已成为当今广播发展 的主流,数字化公共广播系统是充分利用数字技字,使用户的操作更 加直观、更加简易、系统配置更加灵活、完成功能更加强大因 此说,公共广播系统的更新为数字化系统是必要的,它能够更直观、 更剩力、更方便的解决以往传统意义公共广播系统无法解法的 事。
六)公共广播设备选型设计一套好的公共广播系统,应由专门的技术人员根据建筑特 点和投资方所选用的具体设备进行二次设计投资方在选用设备 时,应根据资金情况尽量选用性能稳定、使用寿命长的设备经过 我们对市场上的公共广播产品的了解,以质量、价格、售后服务、 生产厂家的综合实力等多方面因素为标准进行分析、比较以价 格低、质量高、售后服务优为依据,为客户选择了最适用的公共广 播品牌一一 威康公共广播产品我们的选型原则如下:1、系统设计的科学性、准确性和先进性:对公共广播系统设计时,保证这些场地的声学技术指标达到招 标文件中规定的要求,使各个场地的音响系统设计具有科学性、准 确性和先进性2、 满足功能要求的系统性和实用性:在公共广播系统设备配置中,我们保证系统应具备完成工程所要 求功能的能力和水准,符合工程实际需要和国内有关规范的要求,实 现容易,操作方便公共广播系统选用的设备均为国外国内知名厂家的先进产品,设 备的指标满足要求而且具有一致性和互换性,使系统具有良好的灵 活性、兼容性、扩展性和可移植性3、 设备的可靠性和服务保障:我们设计公共广播系统中主要设备均为著名品牌的产品,VEKIN 专业产品具有极高的可靠性和出众的性能表现已在国内各地成功 应用并获很高的赞誉;同时VEKIN专业产品在全国承诺所有用户 享有1年的免费保用,并在国内各地建立有完善的技术服务网络,为 客户提供及时有效的服务。
4、 系统配置的经济性:我们始终遵循公共广播系统选用设备的性能和价格之比达到最 佳的原则,保证公共广播系统配置具有很高的经济性和实用性七)、VEKIN公共广播产品中国基地简介广州同鑫创电子科技有限公司是一家集研发、生产、销售及 服务为一体的综合型音视频企业公司秉承”品质为本、顾客全 上”的宗旨,不断提高产品的科技含量及产品质量专业的品牌经 营、全面稳定的产品线组合、高素质的销售队伍和完善的服务必 将成为您坚实的保障美国VEKIN(威康)为本企业主营品牌之一同鑫创电子作为 美国威康电子集团在中国唯一授权公司,推广及经营VEKIN(威康) 音视频产品产品线包括校园数字广播、智能数控型公共广播、 IP网络广播、多功能数字会议系统、会议系统、自动摄像跟 踪/表决/同声传译系统、无线会议麦克风系统等VEKIN公共广播系列产品得到广大用户的肯定,被广泛应用于 机场、车站、花园小区、工厂、工厂、军营、医院、酒店、公 园、大型商场等公共场所保证向客户提供品质优秀可靠的音响 产品同时以不断创新的工程设计,优质准时的工程安装,以及完善 的服务,来赢得客户的满意二、公共广播系统设计思想:严格按照中华人民共和国公安部火灾自动报警系统设计规范(摘 录)(GB50116-98)作为设计依据,结合贵方的需求,用最佳设计方案 体现最高的性能价格比,使系统的功能和指标达到国内同类型系统 的先进行列,是我们的总体设计思想。
具体体现在以下几个方面:4)先进性和可扩展性现代信息技术的发展,新产品、新技术层出不穷因此本系统 在投资费用许可的情况下应充分利用现代最新技术,以使系统在尽 可能长的时间内与社会发展相适应但由于现代科学技术的飞速 发展,故必须充分考虑今后的发展需要,设计方案必须具备前瞻性和 可扩展性这种可扩展性不但充分保护了甲方的投资而且具有较 高的综合性能价格比本设计对此均作了充分考虑,预埋了必要的 管线,预留了各种接口,极便于系统的扩展和升级B)科学性和规范性公共广播系统与一般音响系统不同,是一个先进复杂的综合性 系统工程,必须从系统设计开始,包括施工、安装、调试直到最后验 收的全过程,都严格按照国家有关的标准和规范,做好系统的标准化 设计和科学的管理工作最后提交正规的测试验收报告及全套施 工图纸和技术资料供甲方存档特别作为政府拨款项目,必须确保 整个工程经得起各方面的和较长时间的严格考验执行的主要规范内容包括:S GB50116-98<火灾自动报警系统设计规范(摘录)〉S GJG/T16-92<民用建筑电气设计规范〉S GB/T50314- <智能建筑设计标准>g安全性和可靠性 :公共广播系统的建设,直接影响着用户的使用效果、外部形象 及投资回报,因此系统设计必须安全、可靠,本方案已充分考虑采用 成熟的技术和产品,在设备选型和系统的设计中尽量减少故障的发 生。
并从线路敷设、设备安装、系统调试以及对甲方人员的技术 培训等方面,都必满足可靠性的要求特别重要的一点是本方案选 用的所有主要关键设备,均取得该设备的生产厂家或代理商的授权 证书,并承诺在工程设备的提供、技术支援及售后服务等方面给予 全力支持容后付上授权证书)这一点是国际国内工程招标项目 重点考核的关键条件之一三、公共广播系统设计要求我们在设计公共广播工程项目的时候,严格遵循招标文件中对 公共/消防广播工程项目各个场地的具体技术要求,同时参照国家有 关声学标准,按照场地的实际情况和使用功能要求,进行公共/消防 广播系统的设计和设备配置,使系统的设计技术标准规范、设备标 准规范、工程标准规范完全符合国家有关条例及规范设计是根 据甲方的要求,综合吸取当前国内消防系统的先进技术,设计成一套 设备先进、格调高雅、音质优美、功能齐全的现代化背景/紧急广 播系统所配置的主要设备均选用名牌产品以确保高超的性能指 标,而辅助设备则选用进口或国产可靠品牌以适当降低造价运用 我们从事公共广播的设计和施工多年的理论和实践经验,精心搭配组合,确保性能优异,质量可靠设计原则如下:A) ^W方式:广播系统采用有线定压传输方式,传输电压70V或100V。
B) 对线路衰耗要求在公共广播系统中,从功放设备的输出全线路上最远的用户扬 声器间的线路衰耗应符合以下要求:b.1采用定压输出的馈电线路,输出电压采用70V或100V功率放大器的容量计算方法:业务性广播系统和业务性广播系统的计算方法:P=K1 xK2 xS Po式中:P--功率放大器输出总电功率(W);Po--Ki x Pi,每分路同时广播时最大电功率(W);Pi--第i分路的用户设备额定容量;Ki--第 i分路的同时需要系数;服务性广播时,客房节目每套Ki取0.2-0.4;背景音乐节目Ki取0.7-0.8K1--线路衰耗补偿系数线路衰耗1dB时取1.26;线路衰耗2dB时取1.58;K2--老化系数,一般取1.2-1.4;b.2功率放大器容量按该系统扬声器总数的1.5倍确定C)扬声器的设置C.1能适应不同环境的需求,且音量和音质都比较讲究C.2广播扬声器原则上以均匀、分散的原则配置于广播服务 区其分散的程度应保证服务区内的信噪比不小于15dBD)广播系统的供电要求D.1小容量的广播站可由插座直接供电;容量在500W以上时, 设置广播控制室,其供电可由就近的电源控制器专线供电D.2交流电压偏移值一般不宜大于+10%,当电压偏移不能满足 设备的限制要求时,应 设备的附近装自动稳压装置。
D.3广播用交流电源容量一般为终期广播设备的交流电耗容 量1.5-2倍传输线缆的选择D.4广播线路宜采用铜芯塑料绞合线D.5各种节目信号线应采用屏蔽线E)线路的敷设方式线路采用穿钢管或线槽铺设,不得与照明、电力线同线槽敷 设可公共消防广播设计指标(中华人民共和国公安部火灾自动报警系统设计规范(摘 录)(GB50116-98)1999 年 6 月 1 日实施)F.1控制中心报警系统应设火灾应急广播,集中报警系统宜设 置火灾应急广播F.2火灾应急广播扬声器的设置,应符合下列要求:A、 民用建筑内扬声器应设置在走道和大厅等公共场每个扬声器的额定功率不应小于3WM数量应能保证 从一个防火区内的任何部位到最近一个扬声器的距离不大 于25m走道内最后一个扬声器至走道末端的距离不应大 于 12.5mB、 在环境噪声大于60的场所设置的扬声器,在其播 放范围内最远点播放声压级应高于背景噪声的15F.3火灾应急广播与公共广播合用时,应符合下列要求:A、 火灾时应能在消防控制室将火灾疏散层的扬声器 和公共广播扩音机强制转入火灾应急广播状态B、 消防控制室应能监控用于火灾应急广播时的扩音 机的工作状态,并应具有遥控开启扩音机和采用传声器播音 的功能。
C、应设置火灾应急广播备用扩音机,其容量不应小于 火灾时需同时广播的范围内火灾应急广播扬声器最大容量 总和的1.5倍四、系统设备功能说明及介绍广播功放及周边设备部分:智能中央控制器 VK-8802VK-8801可实现定时、定点、定节目及消防紧急广播等功能, 是全自动无人值守广播系统的首选中央控制设备,系统集编程控 制、音源输入、功放输出等功能于一身,系统可定时开启、关闭、 自动运行所编程序、自动播放广播内容(背景音乐、铃声等),当紧 急灾害发生时,系统可自动强行插入紧急广播更具突破时空界限 的远程控制功能可电脑联机操作,配有编程自动播放软件■LED显屏全中文菜单,轻触式按键, ■每周循环,每天可编16个程序,每个程序可容纳40个时间段 ■自带16路(音源)x16路(功放)信号矩阵控制 ■可外控16路音源(受控型CD机/数字调谐器) ■可外控128路电源、128路分区的定时开启、关闭■可实现定时、定点、定节目、多音源及消防广播等功能■可分区广播、同步广播、分区寻呼、远程寻呼、远程、远 程 报 警 等■主机配备不同受控周边设备,可实现多种扩展功能■带记忆功能,断电程序不丢失,来电自动恢复运行■可与电脑联机控制操作,支持WIN98/ /XP数码MP3播放器VK-3801A■内置学校全系列广播音乐,流行音乐及古典音乐 ■大屏幕液晶显示屏,中文菜单,轻触式按键 ■数码MP3录音存储,128M/256M内存可选,可随意修改和 调 整■连接USB接口,录制,下载歌曲方便、快捷、录音音质清晰 ■可编四套程序,相互随意切换 ■带记忆功能,断电程式序不丢失,来电自动恢复运行。
■实现自动广播、分区广播、音乐打铃、紧急广播等 ■内置监听扬声器,内置2路外控电源,外控4分区前置放大器VK・28〃*每路可独立音量控制,统一音量调节* 强 插 优 先 默 音 功 能* 10路输入(5路话筒、3路线路,2路紧急输入)* 电 源 AC220V — 240V/50 — 60Hz* 尺寸 485(W)x390(D)x90(H)mm16路分区寻呼矩阵器庭8812■微电脑控制,轻触式按键,16路分区/寻呼矩阵输出 ■5路输入(1-4台功放和一个紧急功放),可任意选通 ■具有手动/自动寻呼报警强切功能,可手动/自动复位 ■受智能中央控制器和电脑编程软件等控制 ■具有地址码选择,可多台并机工作■ 电 源 AC220V — 240V/50 — 60Hz■尺寸 485(W)x390(D)x90(H)mm16路数显监听器V&8813MJtlJ3fiLED■内置监听扬声器,监听音量可调■具有自动、手动两种控制模式■可监听16台功放或16个区的工作状态■可受智能中央控制器和电脑软件控制16路受控电源时序器K8822*微电脑控制,每路插座最大容量达3KVA,总容量达4.5KVA*按顺序开启、关闭多达16路受控设备电源* 经过定时器作人工、自动控制*每路插座容量达3KVA,总容量达6KVA*备有安全锁,供手动紧急控制受控CD播放器VK-C08■ 微电脑控制,轻触式按键■ 兼容 MP3 等多种播放格式■ 直接选择曲目,荧光数码显示 ■受智能中央控制器和电脑软件控制 ■具有地址码选择,可多台并机工作受控数字调谐器VKF伽■ 微电脑控制,轻触式按键■直接选择频道,荧光数码显示■可存储80个频道(AM、FM各40个)■受智能中央控制器和电脑软件控制 ■具有地址码选择,可多台并机工作广播话筒VE-M22自带四声前奏音 心型指向 电源9V/48V纯后级广播功放 VK-3600/VK-5000/VK-6500■70V/100V 或 4〜8。
定阻扬声器输出■提供 RCA 插口和 XLR 插口并接■具有输出短路、过载、过热等多种保护和警告功能■采用高效放大电路,带压限电路限制输入信号过大型号VK-3600VK-5000VK-6500输出功率360W500W650W输入灵敏度1V信噪比-85db输出70V,100V 或 4~8 欧姆频率100HZ-18KHZ失真度<1%外型尺寸485x90x410mm(WxHxD)净重21Kg 23Kg 厂―25Kg仿真蘑菇扬声器伦650VG-650【虹.黄,绿诃迷)*红、黄、绿可选*20W 70-100V壁挂扬声器VWJ08VW-108MODEL(型号)VW-108Rated Power(额定功率)6W/10WLine Voltage(电压输入)70V/100VFreq. Resp.(频响)90-18kHzSensitivity( 灵敏度)92dBDimensions(外部尺寸)mm275*200*105MaterialABSWeight (净重)kg1.2室内外音柱 VK-520MODEL(型号)VK-520(VK-520H)Rated Power(额定功率)20W/30WLine Voltage(电压输入)70V/100VFreq. Resp.(频响)100-15kHz(100-20kHz)Sensitivity(灵敏度)92dBDimensions(外部尺寸)mm375*150*125Material全铝合金Weight (净重)kg3(3.2)五、**学校广播方案设计方案:1、 学校情况概况:该学校分高40个教室。
共**年级2、 学校结构说明及功能要求:学校结构:广播要实现以下要求(功能):1、 实现英语等级、高考等,考试英语教学2、 能够自动和手动实现所有功能3、 自动/手动音乐打铃4、 自动定时播放广播体操,实现无人值守5、 升旗扩声6、 日常通知发布7、 定点分区广播,实现点对点,如只对某个教室发布通 知8、 背景音乐广播3、 XX学校广播系统设计方案说明:实现英语等级、高考等,考试英语教学能够自动和手动实现 所有功能自动/手动音乐打铃自动定时播放广播体操,实现无人 值守升旗扩声日常通知发布定点分区广播,实现点对点,如只 对某个教室发布通知背景音乐广播下面将对其相应方案详细的说明:4、 广播系统分析:由于学校建筑面积较大,单位和楼层较多为方便广播,因此广 播系统要分成若干个区,以便在不同情况下能够进行分区广播或分 区寻呼根据学校对公共广播的要求,我们以功能需要为标准分成个背 景音乐广播区1、 低年级,高年级及户外分成三个大区域2、 以40个教室为基础分成40个小区另户外分成一个小 区1・1扬声器方面:由于考虑到到环境因素,因此1、 教室选用10W的壁挂型扬声器2、 户夕卜选用仿真扬声器3、 其它选用室内外音柱1. 2广播系统主设备本系统设计音箱点位为107个,音箱总的工作功率需要1340W, 由于广播是有线传输,线路比较远,功率损耗大,按照提供功率多余 实际功率30%设计,总的工作功率需要至少1740W。
