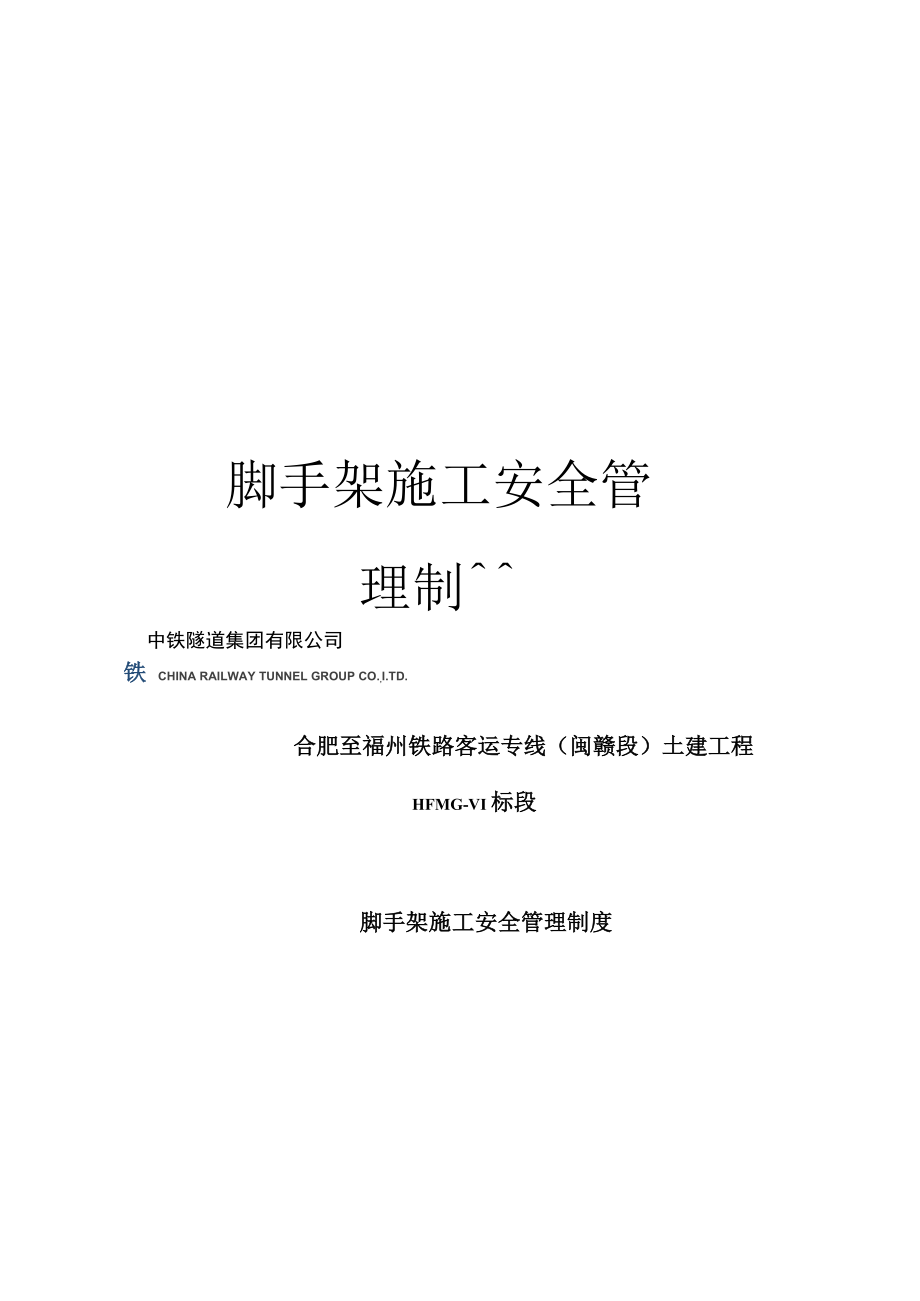

脚手架施工安全管理制^^中铁隧道集团有限公司铁 CHINA RAILWAY TUNNEL GROUP CO.,I.TD.合肥至福州铁路客运专线（闽赣段）土建工程HFMG-VI 标段脚手架施工安全管理制度中国中铁中铁隧道集团京福铁路客专闽赣W标项目经理部二0——年三月中铁隧道集团京福铁路客专闽赣段VI标七工区脚手架施工安全管理制度中国中铁编制： 年 月曰审核： 年 月 日批准： 年 月曰生效日期： 年 月曰脚手架施工安全管理制度一、 编制目的为了及时、有序、有效地控制建筑施工现场安全、健康作业， 对施工过程中安全管理存在潜在的重大安全隐患、避免施工事故的 发生，结合项目部的实际情况，特制定本管理制度二、 编制依据（1） 《建筑施工扣件钢管脚手架安全技术规范》JGJ130一2） 《钢结构设计规范》GB50017— o（3） 集团公司、隧道股份有关安全生产的规章制度三、 编制原则贯彻执行“安全第一、预防为主、综合治理”的安全方针及有 关安全生产的法律法规、制度等，保证工程施工的顺利进行四、 施工准备1、 工区必须对脚手架工程编制专项施工方案，并附具安全演 算结果，经工区土木总工、项目部土木总工及中方总监理工程师签 字后方可实施。
2、 工区技术人员在施工前根据脚手架专项施工方案，分级对 架子队、作业人员进行详细的安全技术交底，并由双方签字确认3、安装、拆脚手架人员要求：必须应经专业培训、持有效合格 证件上岗必须正确佩戴安全防护用品（如戴好安全帽、佩安全带、严禁穿塑料底鞋，皮鞋等硬底易滑的鞋子登高作业）4、材料准备：对进场的钢管、扣件、脚手板、安全网等进行检 查验收⑴新钢管应有产品质量合格证，应有质量检验报告，钢管材质 检验方法应符合现行国家标准《金属拉伸试验方法》（GB/T 228）的 有关规定，钢管表面应平直光滑，不应有裂缝、结疤、分层、错 位、硬弯、毛刺、压痕和深的划道；钢管外径、壁厚、端面等的偏 差，应符合规范要求；钢管必须涂有防锈漆⑵旧钢管：表面锈蚀深度应符合规范规定进场检查时，应在 锈蚀严重的钢管中抽取三根，在每根锈蚀严重的部位横向截断取样 检查，当锈蚀深度超过规定值时不得使用；以后路锈蚀检查应每年 一 次 ⑶扣件：新扣件应有生产许可证、法定检测单位的测试报告和产 品质量合格证当对扣件质量有怀疑时，应按现行国家标准《钢管 脚手架扣件》（GB 15831）的规定抽样检测；旧扣件使用前应进行 质量检查，有裂缝、变形的严禁使用，出现滑丝的螺栓必须更换； 新、旧扣件均应进行防锈处理。
5、搭设场地准备⑴脚手架地基与基础的施工，必须根据脚手架搭设高度、搭设 场地土质情况与现行国家标准《地基与基础工程施工及验收规范》 （GBJ 202）的有关规定进行根据脚手架专项施工方案做好脚手架 的地基处理，做到坚实平整，不积水，确保基础能承受部结构荷载⑵脚手架底座底面标高宜于自然地坪50mm经验收合格后，按 方案的要求放线定位五、脚手架构配搭设要求1、脚手架应按规定设置剪刀撑，底部纵横连结，脚手板铺满， 无探头板脚手架高度在7m以上，架体与结构物拉结2、脚手架的构造要求：脚手架主要由立杆、横向水平杆、纵向 水平杆、扫地杆、剪刀撑组成，依据脚手架的计算，各点要求必须符 合以下具体要求1) 立杆：立杆的地基必须平整夯实，有排水措施，底部要设 置底座或垫板，基础不许随意开挖墩身外脚手架必须采用双排碗 扣式脚手架，立杆间距为：1.2X1.2m，步距1.2m相邻立杆接头应 错开0.5m，对接应用对接扣件连接，立杆垂直偏差不许超过 50mm立杆接长除顶层顶步外，其余各层各步接头必须采用对接扣 件连接立杆要高出作业面造型上1.2m2) 扫地杆：纵向扫地杆要采用直角扣件固定在紧靠纵向扫地 杆下方的立杆上。
3) 纵向水平杆：纵向水平杆设置在立杆内侧，其长度不小于 3跨；接长采用对接扣件连接，对接扣件要相互交错布置，两根相邻 的大横杆的接头不应设置在同步或同跨内，不同步或不同跨两个相 邻接头在水平方向错开的距离不小于500mm，各接头中心至最近主 接点的距离不大于纵距的1/34） 横向水平杆：主节必须设置一跟横向水平杆，用直角扣件 扣接且严禁拆除；作业层上非主节点处的横向水平杆，根据支承脚 手板的需要等间距设置，最大间距不大于纵距1/25） 剪刀撑：剪刀撑采用普通钢管，严禁使用普通钢管搭设脚 手架搭设应将底部斜杆与立杆的连接点，在扫地杆处，均应扣在 立杆上，另一根可扣在小横杆伸出部分每道剪刀撑跨越立杆的根 数为5根，每道剪刀撑宽度4跨，6m长，斜杆与地面的倾角为 60°所有剪刀撑沿架高连续设置，剪刀撑的连接采用搭接6） 脚手板：使用竹笆脚手板时，双排脚手架的横向水平杆的 两端，应用直角扣件固定在立杆上脚手板搭设时接头必须支在横 向水平杆上，搭设长度为 250mm，其伸出横向水平杆的长度为 100mm作业层端部脚手板探头长度为150mm，其板长两端均要与 支承杆可靠的固定7） 安全网：立网采用全封闭式密目网，立网应搭设在纵向水 平杆的内侧；平网每间隔3〜6m搭设一道平网。
安全网必须采用合 格产品3、 脚手架的搭设程序脚手架搭设顺序为：地基处理f摆放垫木f摆放扫地杆f树立杆 并与扫地杆扣牢^扣纵向水平杆并与各立杆扣牢^扣横向水平杆 f 加临时斜撑…扣安二、三、四纵向水平杆…扣牢横向水平杆f接立杆 f加设剪刀撑…挂安全网4、 脚手架的搭设要求。
