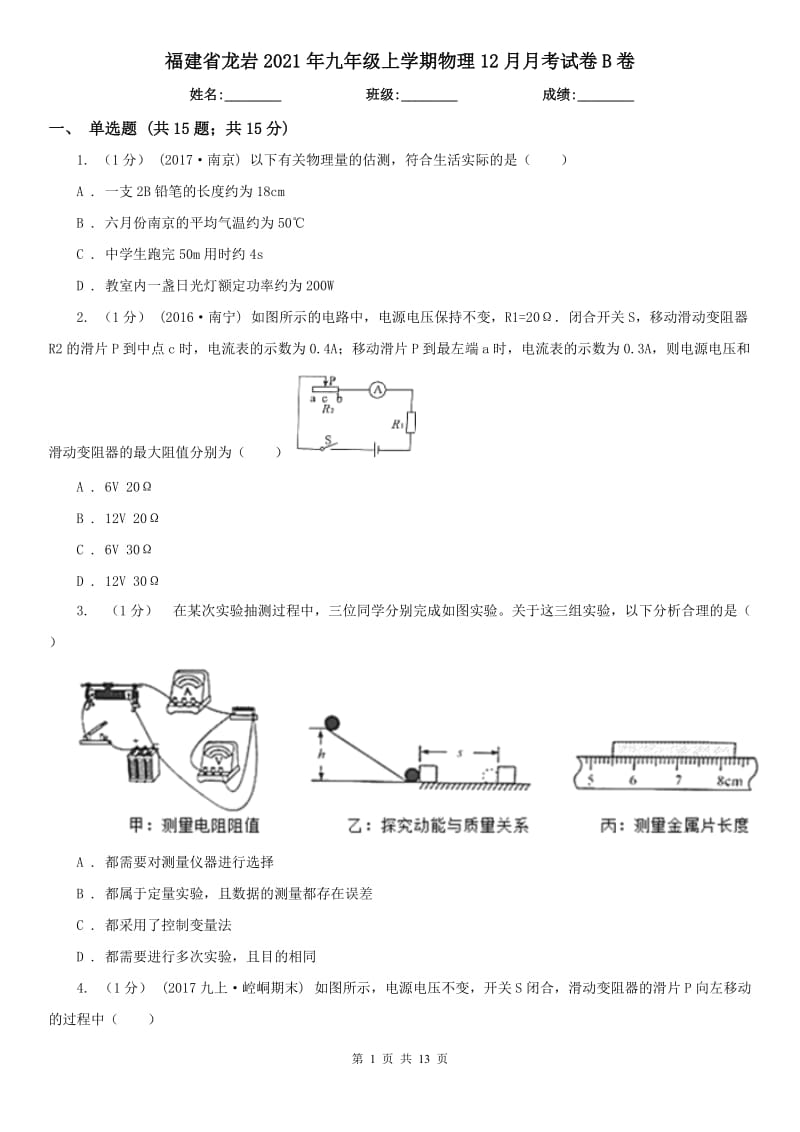

福建省龙岩2021年九年级上学期物理12月月考试卷B卷姓名:________ 班级:________ 成绩:________一、 单选题 (共15题；共15分)1. （1分） (2017南京) 以下有关物理量的估测，符合生活实际的是（ ） A . 一支2B铅笔的长度约为18cmB . 六月份南京的平均气温约为50℃C . 中学生跑完50m用时约4sD . 教室内一盏日光灯额定功率约为200W2. （1分） (2016南宁) 如图所示的电路中，电源电压保持不变，R1=20Ω．闭合开关S，移动滑动变阻器R2的滑片P到中点c时，电流表的示数为0.4A；移动滑片P到最左端a时，电流表的示数为0.3A，则电源电压和滑动变阻器的最大阻值分别为（ ） A . 6V 20ΩB . 12V 20ΩC . 6V 30ΩD . 12V 30Ω3. （1分） 在某次实验抽测过程中，三位同学分别完成如图实验关于这三组实验，以下分析合理的是（ ）A . 都需要对测量仪器进行选择B . 都属于定量实验，且数据的测量都存在误差C . 都采用了控制变量法D . 都需要进行多次实验，且目的相同4. （1分） (2017九上崆峒期末) 如图所示，电源电压不变，开关S闭合，滑动变阻器的滑片P向左移动的过程中（ ）A . 电流表的示数变大，电压表的示数变大B . 电流表的示数变小，电压表的示数变大C . 电流表的示数变大，电压表的示数变小D . 电流表的示数变小，电压表的示数变小5. （1分） (2013阜新) 如图所示是两定阻电阻A和B的电流与电压关系图象，如果将两电阻A和B串联后接在3V电源两端．下列结论正确的是（ ） A . 通过B的电流是通过A的电流的二分之一B . B两端电压和A两端电压相等C . B的电阻是A的电阻的两倍D . B的电功率是A的电功率的四倍6. （1分） (2018九上岱岳期末) 把标有“12 V 36 W”的灯泡L1和“8 V 16 W”的灯泡L2串联后接在电源的两端，其中一只灯泡正常发光，另一只灯泡没有达到额定功率，则下列选项正确的是（ ）A . 该电源的电压为24 VB . 电路中的电流为3 AC . 两灯泡的总功率为32 WD . 灯L1的实际电压大于灯L2的实际电压7. （1分） (2018九上潘集模拟) 标有“6V 3W”的小灯泡，通过它的电流与电压的关系如图所示．若把它与一只阻值为8Ω的电阻并联接在电压为4V的电路中，则整个电路消耗的功率为（ ）A . 3WB . 3.3WC . 5WD . 3.6W8. （1分） (2016九下沂源开学考) 1千瓦时可供“PZ 220V 40W”的灯泡正常工作（ ） A . 25小时B . 40小时C . 5.5小时D . 0.025小时9. （1分） (2018市中区模拟) 把“220V 60W”和“20V 40W”的两盏灯串联在220V的电路中，两盏灯都比正常发光时暗，此时与正常发光时相比，每盏灯的（ ）A . 额定电压都变小B . 额定功率都变小C . 实际功率都变小D . 实际电压都不变10. （1分） 某校两同学通过实验研究小灯泡的电功率跟两端电压的关系，已知小灯泡的额定电压为2.5V、额定功率为0.75W．小明同学设计了如图甲所示的电路进行研究，他先测出若干组电压和电流值，再由公式P=UI，求得对应的功率，并作出功率随电压变化的图线a．小红同学设计了如图乙所示的电路进行研究，她先由 计算出小灯泡的电阻R，再测出若干个电压值，最后根据 ，求得对应的功率，也作出功率随电压变化的图线b．则下列反映了他们的实验结果的图线是（ ）A . B . C . D . 11. （1分） 一节干电池的电压是1.5V，这说明在由一节干电池作电源的电路里（ ） A . 每通过1C电量时，电流做1.5J的功B . 可以产生1.5A的电流C . 每秒钟电流做功1.5JD . 电路中电流为1A时，电流做功1.5J12. （1分） 如图所示是一款劣质墙壁插座，由于插头与插座接触不牢，导致插头连接处比别处更容易发热，加速老化，甚至引起火灾。
则下列关于连接处更容易发热的形成原因的说法正确的是（ ）A . 插座没接地线形成的B . 没安装空气开关形成的C . 连接处的电流比别处大形成的D . 连接处接触不牢电阻变大形成的13. （1分） (2018九上大冶期末) 右图甲是用于焊接塑料水管的热熔器，其电路如图乙所示，加热电阻R1=66Ω、R2=176Ω，S1是手动控制开关，S2是可随温度自动跳转的温控开关，R0是特殊限流电阻，热熔器加热时R0的电阻较大，LED指示灯发红光，保温时R0的电阻较小，LED指示灯发绿光已知LED灯发光两端电压保持不变下列说法错误的是（ ） A . 开关S1和S2都闭合时，热熔器处于加热状态B . 开关S1闭合，S2断开时，R1的功率小于R2的功率C . 保温状态时加热电路的电功率为300WD . 发红光时LED灯的电流小于发绿光时LED灯的电流14. （1分） (2017长宁模拟) 在如图所示的电路中，闭合开关S后，灯L不发光，电压表无示数，已知电阻R，灯L中只有一个发生故障，下列操作能判断出具体故障的是（ ） ①用完好的灯L′替换灯L②将导线接在电阻R两端③在电阻R两端并联一个电压表④在电路中串联一个电流表．A . ①和②B . ①和③C . ②和③D . ①和④15. （1分） (2018泰安模拟) 如图所示。
电源电压为4.5V，电流表量程为“0～0.6A”，滑动变阻器规格为“10Ω，1A”，小灯泡L标有“2.5V，1.25W”（不考虑温度对灯丝电阻的影响）在保证通过小灯泡L的电流不超过额定电流的情况下，移动滑动变阻器的滑片，下列说法中（ ）①小灯泡的额定电流是0.5A②电流表的示数变化范围是0～0.5A③电压表的示数变化范围是2V～3V④滑动变阻器连入电路的阻值变化范围是4Ω～10ΩA . 只有①②正确B . 只有③④正确C . 只有②④正确D . 只有①③④正确二、 填空题 (共9题；共9分)16. （1分） 如图是某台电热饮水机说明书上的部分信息．当开关S闭合时，饮水机处于1状态（填“加热”或“保温”），它将满箱水从18℃加热到98℃，水吸收的热量是2J．［C水＝4.2103J/(kg.℃),ρ水＝1.0103kg/m3]17. （1分） (2017樊城模拟) 如图所示电路中，电源两端电压不变，R1、R2的阻值分别为10Ω和20Ω．当S1、S2均闭合时电压表的示数为6V，当S1闭合、S2断开时，电压表的示数为________V． 18. （1分） 小明用如图所示的电路来探究串联电路的电压关系。
已知电源电压为6V，当开关S闭合后，发现两灯均不亮他用电压表分别测a、c和a、b两点间的电压，发现两次电压表的示数均为6V，由此判定灯________（选填“L1”或“L2”）开路，用电压表测b、c两点间的电压，电压表示数为________V19. （1分） (2018邵阳模拟) 如图所示的电路，闭合开关后，在滑动变阻器的滑片P从a端向b端滑动的过程中（设灯泡工作时电阻不随温度变化），通过乙灯的电流逐渐________，甲灯逐渐变________．20. （1分） 家庭电路中“超负荷”是指电路中的电流过大，出现上述情况时，电路中的熔断器或空气开关会自动切断电路，熔断器中的熔丝熔断是电流的________效应引起的；而空气开关（如图）切断电路是电流的________效应引起的；如果只让家庭电路中的一个用电器正常工作1h，使标有3000r/kWh的电能表表盘转动1500r,则此用电器功率是________W21. （1分） (2018孝感) 现用阻值为 的电热丝，对质量为2kg的水进行加热，当电热丝通过的电流为4A时，要使水温升高 ，需要加热的时间至少为________s ， 若取其中部分水装入杯中，用己调节好的天平进行测量，天平平衡后如图所示，则杯和水的总质量为________ 水的比热容 。
22. （1分） (2019九上宜宾期末) 如图所示，电源电压不变，当闭合开关S，将滑片P向左移动的过程中，电压表示数________（选填：“变大”、“不变”或“变小”）当滑片P移至左端时，断开开关S，电压表V示数与电流表A示数的比值将________（选填：“变大”、“不变”或“变小”） 23. （1分） (2012宜宾) 某兴趣小组为了研究火情监视装置，将热敏电阻Rt、警示灯L以及电压表和电流表组成如图所示电路，热敏电阻的阻值随温度的升高而减少．闭合开关S后，当火情发生时，电流表的示数________（填“变大”或“变小”），警示灯的亮度________（填“变亮”或“变暗”）．（设电源电压及灯丝电阻不变） 24. （1分） 如图甲所示，A、B分别是标有“6V3.6W”字样的灯泡L和定值电阻R的U﹣I图象．则R的阻值为________Ω；若把它们接入电路，如图乙所示，当只闭合开关S1时，L正常发光，此时电流表的示数为________A；若再闭合开关S3 ， 电流表的示数为________A；若只闭合开关S2 ， 电路消耗的电功率为________W．三、 实验题 (共2题；共6分)25. （3分） (2011宜宾) 根据题意解答 （1） 小明同学为探究压力的作用效果与哪些因素有关时，用了完全相同的四块砖和完全相同的三块海绵，做了如图所示的三个实验．①该探究实验用到的实验方法是________②观察三个实验，比较甲图和________图所示实验，说明：受力面积相同时，压力越大，压力作用效果越明显．③观察三个实验，比较甲图和丙图所示实验，说明：________相同时，________越小，压力作用效果越明显．（2） 小红用如图甲所示的电路测定小灯泡的额定功率，小灯泡的额定电压为2.5V，灯丝电阻约为6Ω．除小灯泡外，实验室提供的器材有：电压为6V的电源，电流表（0～0.6A 0～3A），电压表（0～3V0～15V），滑动变阻器R1（20Ω1.5A），滑动变阻器R2（5Ω1A），开关一个，导线若干．实验中，小红经过分析．电流表选用了（0～0.6A）量程．①为保证实验的顺利进行，提高实验的准确性，电压表量程应该选________，滑动变阻器应该选________．②请按照小红设计的电路图，帮助她用铅笔画线代替导线，把乙图中实物连接图补充完整．③闭合开关前，滑动变阻器的滑片应移到________端（选填“左”或“右”）；实验中，由于某种原因，导致电压表的示数变为零，电流表的示数增大，则电路可能出现的故障是________．26. （3分） (2018九上济宁期中) 根据下列两个实验，回答相关问题： （1） 电流做功的过程是把电能转化为其他形式能的过程，一般情况下电流做功的多少我们无法直接观察出．小明同学为了“探究影响电流做功的因素”，设计了如图所示的实验，通过此实验可以较形象的比较出电流做功的多少．该实验是通过观察________比较电流在不同情况下做功多少的，此过程中是把电能转化为________能；将滑动变阻器的滑片P向左调节时，电流表和电压表的示数都变大，相同时间内物体被吊起的度度也变大了，这说明________． （2） 实际生活中，用电器接通电源后，都伴有热量的产生，小明在“探究电流通过导体产生热量的多少与什么因素有关”时，采用了如图所示的实验装置，其中a、b、c、d四个相同的容器密闭着等量空气并与U形管紧密相连，实验前U形管两端液面相平，将1、2和3、4导线分别接到电源两端． 在实验过程中，通过观察U形管中________的变化来比较电流通过电阻丝产生热量的多少：图甲所示的装置是用来研究电流通过电阻丝产生的热量与________的关系，图乙所示的装置是用来研究通过电阻丝产生的热量与________的关系，综合分析图甲乙两装置的实验现象，可以得出的结论是________．四、 计算题 (共2题；共5分)27. （2分） (2018九上新泰期末) 在图甲所示的电路中，已知电源为电压可调的直流学生电源，R0是定值电阻，灯泡L1的额定电压为8V，图乙是灯泡L2的U﹣I图象。
（1） 当开关S接a时，电压表示数为1.0V，电流表示数为0.25A，求R0的阻值； （2） 当开关S接a时，调节电源电压，使灯泡L，正常发光，此时R0消耗的功率为1W，求灯泡L1的额定功率； （3） 开关S接b时，通过调节电源电压使灯泡L1正常发光，1min该电路消耗电能是多少？ 28. （3分） (2018梧州) 有一个标有“6V3W”字样的小灯泡L ， 它的 图象如图甲所示，现把该灯泡接入如图乙所示的电路中，电路的电源电压保持6V不变，电阻 ，滑动变阻器标有“ ”字样，电流表的量程为 ，电压表的量程为 问：（1） 小灯泡正常工作时的电阻是多少？ （2） 当开关 、 、 都闭合时，通过 的电流是多少？ （3） 只闭合开关 ，移动滑动变阻器 的滑片，在保证各元件安全工作的条件下，电路的最小功率是多少？ 第 13 页 共 13 页参考答案一、 单选题 (共15题；共15分)1-1、2-1、3-1、4-1、5-1、6-1、7-1、8-1、9-1、10-1、11-1、12-1、13-1、14-1、15-1、二、 填空题 (共9题；共9分)16-1、17-1、18-1、19-1、20-1、21-1、22-1、23-1、24-1、三、 实验题 (共2题；共6分)25-1、25-2、26-1、26-2、四、 计算题 (共2题；共5分)27-1、27-2、27-3、28-1、28-2、28-3、。
