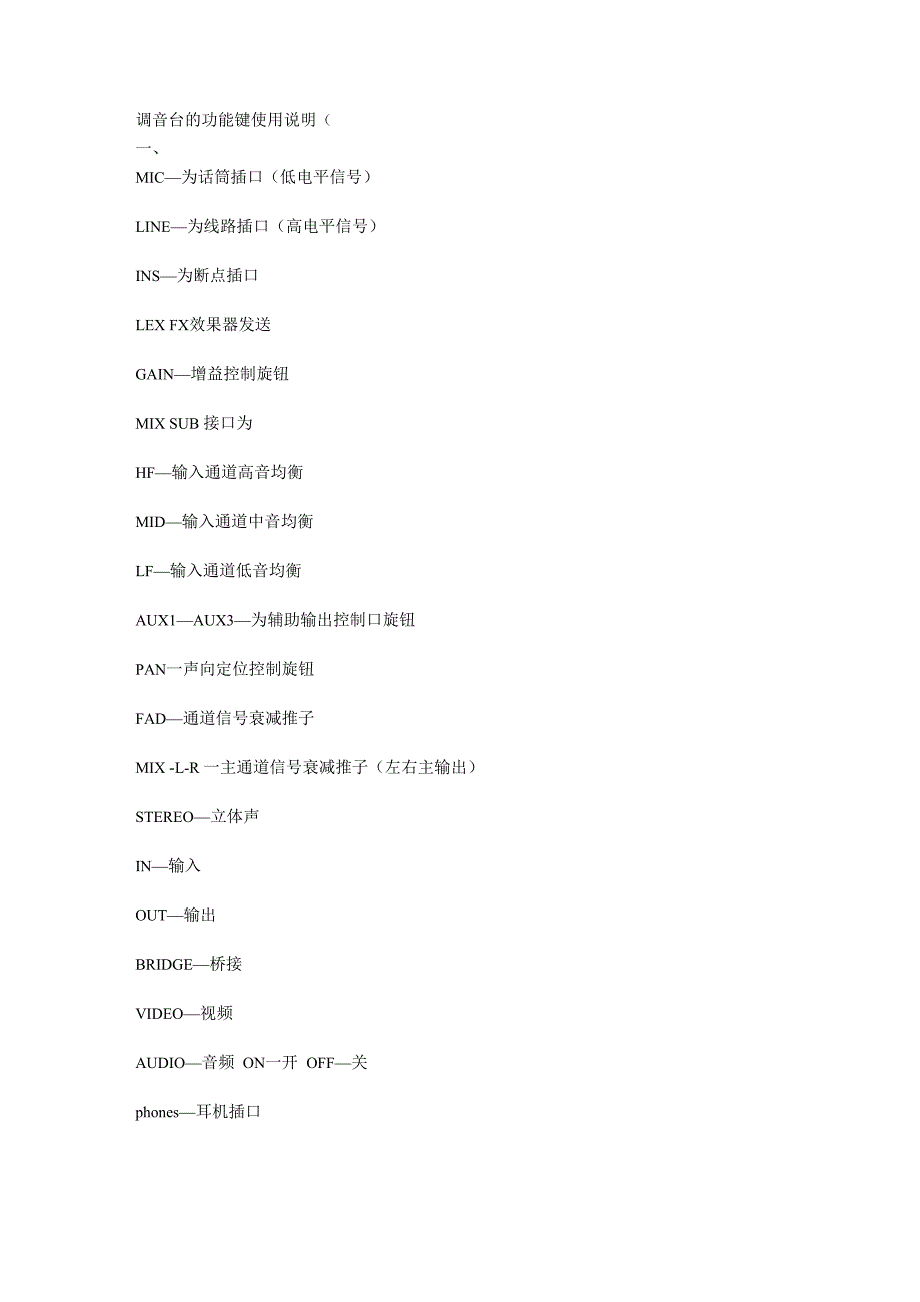

调音台的功能键使用说明（一、MIC—为话筒插口（低电平信号）LINE—为线路插口（高电平信号）INS—为断点插口LEX FX效果器发送GAIN—增益控制旋钮MIX SUB 接口为HF—输入通道高音均衡MID—输入通道中音均衡LF—输入通道低音均衡AUX1—AUX3—为辅助输出控制口旋钮PAN一声向定位控制旋钮FAD—通道信号衰减推子MIX -L-R 一主通道信号衰减推子（左右主输出）STEREO—立体声IN—输入OUT—输出BRIDGE—桥接VIDEO—视频AUDIO—音频 ON一开 OFF—关phones—耳机插口MONO—单声道监听EFX一效果器SEND—效果发送RETURN—效果返回CLIP一峰值指示灯 CUT一剪切 LED一发光管PFL—监听TAPE—磁带机（TK）IN PUT—输入 OUT PUT—输出MUNE—通道哑音开关一、DIR直接输出插孔，用作多轨录音或信号送出，平衡式MIC XLR平衡式话筒输入LINE线路输入插口，用于连接电子乐器及CD、卡座等INS断点插口，经处理后的信号可经此口返回信号路途SENS增益控制旋钮100H z低音切除开并HF输入高音均衡器旋钮MID中频修饰扫描点MID中频均衡器旋钮LF 低音均衡器旋钮AUX1 PRE辅助通道（推子前均衡后）AUX2 POST/PRE辅助通道（可选择推子前或推子后）LEX FX POST效果器输出（均衡后）PAN声向定位旋钮ON通道哑音开关MIX或SUB选择主输出口（MIX:主输出SUB:副输出）PFL输入通道预监听开关FAD分路通道衰减器—* 、MIC话筒输入+48V幻像电源（电容话筒专用）LINE线路输A（CD、卡座等音源等输入信号）DIRECE OUT直通输出（多轨录音机专用）INSERT断点口（做单声道处理用）中相位倒相开关（可将话筒相位倒相）INPUT SENS信号增益旋钮100HZ（100HZ低音剪切键）HF高音均衡旋钮HMID中高频扫描旋钮（选择修饰频点）HMID中音均衡旋钮HMID中低频扫描旋钮（选择修饰频点）HMID中低音均衡旋钮LF低音均衡旋钮EQ均衡选择按键AUX1 PRE辅助输出1（推子前、均衡前）AUX2 PRE 同上AUX3 PRE 同上AUX4 POST/PRE （可选择在推子前或推子后）AUX5 POST辅助输出5 （推子后、均衡后）AUX6 POST 同上PAN声像定位MIX通道选择开关（主通道）1-2编组通道选择开关3-4编组通道选择开关MUTE哑音开关M1矩阵M2矩阵M3矩阵M4矩阵PFL预推子监听。
