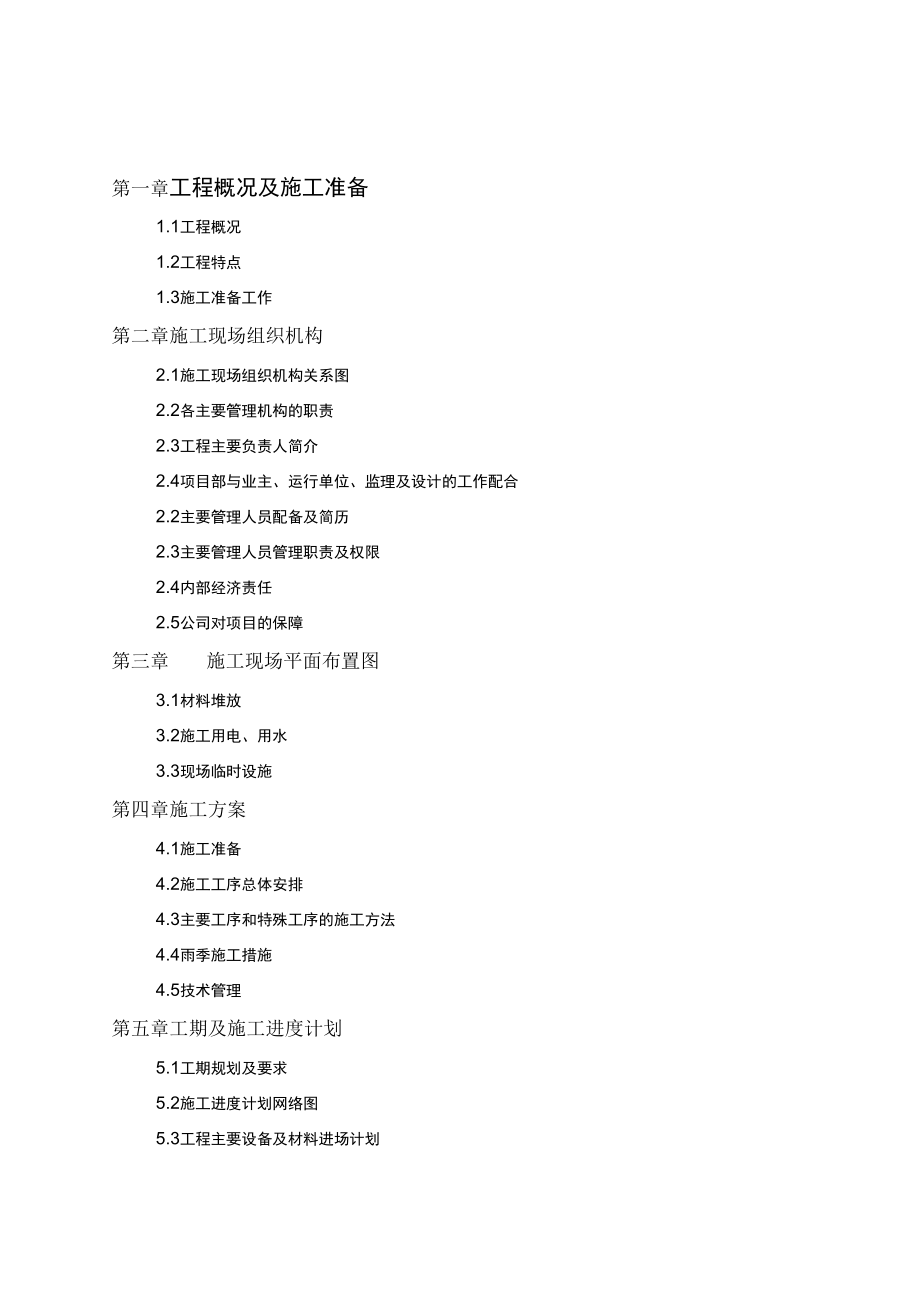

第一章工程概况及施工准备1.1工程概况1.2工程特点1.3施工准备工作第二章施工现场组织机构2.1施工现场组织机构关系图2.2各主要管理机构的职责2.3工程主要负责人简介2.4项目部与业主、运行单位、监理及设计的工作配合2.2主要管理人员配备及简历2.3主要管理人员管理职责及权限2.4内部经济责任2.5公司对项目的保障第三章 施工现场平面布置图3.1材料堆放3.2施工用电、用水3.3现场临时设施第四章施工方案4.1施工准备4.2施工工序总体安排4.3主要工序和特殊工序的施工方法4.4雨季施工措施4.5技术管理第五章工期及施工进度计划5.1工期规划及要求5.2施工进度计划网络图5.3工程主要设备及材料进场计划第六章质量管理6.1质量目标6.2质量管理保证体系及管理措施6.3质量管理机构的主要职责6.4质量管理措施6.5质量管理及检验标准6.6质量保证技术措施第七章职业健康及安全管理7.1职业健康安全管理措施7.2职业健康安全管理职责7.3职业健康安全设施配置7.4职业健康安全保证措施7.5职业健康安全薄弱环节及预防措施7.6重要和特殊工序安全过程控制 第八章文明施工管理和环境保护8.1文明施工的目标、组织机构8.2文明施工管理措施8.3文明施工考核、管理办法8.4环境保护第九章计划、统计和信息管理9.1计划、统计报表9.2信息管理及措施第十章工程验收和投产10.1验收10.2投产第^一章竣工资料及施工记录的移交11.1移交程序11.2竣工资料第一章 工程概况及施工准备1.1工程概况1.1.1工程简述工程名称：110kV塘綴变电站改造工程。
建设单位：广东省电网湛江吴川供电局设计单位：湛江雷能电力设计有限公司要求工期：实际施工工期为 天（不包括拆旧和停电作业时间），开工日期以批准的开工报告为准质量要求：满足国家或电力施工验收规范，达到质量评级的合格标准和达标投产要求安全目标要求：不发生人身死亡、重伤事故；不发生一般施工机械设备 损坏事故；不发生一般火灾事故；不发生重大质量事故；不发生负同等责任 以上的重大交通事故建设地点：湛江市塘綴镇110kV塘綴变电站1.1.2工程建设规模本期工程新建#2主变SZ11-40000kVA/110kV主变压器一台，110kV 部分：改造110kV坡塘线进线间隔1个，新建#2主变110kV进线间隔1个， 拆除原#1主变110kV进线间隔，改造110kV母线设备间隔1个，更换所有间 隔端子箱新建中性点设备及10kV低压进线，拆除原#1主变、主变中性点 设备及主变低压侧母线桥，10kV部分：拆除现有的GG-1A开关柜和电容器， 新建10kV中置式开关柜；新建10kV电容器组改造全站接地网，更换站用 电柜，新建警传室照明，改造户外场地照明和高压室照明对原有主控楼及 10kV高压室重新装修；增建消防泵房消防水池 1座；增建事故油池1座，对站内所有电缆沟进行改造约：电缆沟改造，新建警传室等相应设备构支架基 础。
1.1.3工程承包方式范围土建工程包工包料；安装工程包工和部分包料（设备和主要材料由甲方提供）、调试（单体调试、分系统调试、整组调试、启动试运行） 工程承包范围详见建筑、安装、调试工程的施工图纸工程内容1.1.4交通情况本工程位于湛江市塘綴镇110kV塘綴变电站内，道路通畅，运输交通十分便利1.2工程特点1.2.1现场施工条件及特点本期工程要建设的内容主要有：新建#2主变SZ11-40000kVA/110kV主变压器一台，110kV部分：改造110kV坡塘线进线间隔1个，新建#2主变110kV进线间隔1个，拆除原#1主 变110kV进线间隔，改造110kV母线设备间隔1个，更换所有间隔端子箱新建中性点设备及10kV低压进线，拆除原#1主变、主变中性点设备及主变 低压侧母线桥，10kV部分：拆除现有的 GG-1A开关柜和电容器，新建10kV 中置式开关柜；新建10kV电容器组改造全站接地网，更换站用电柜，新建 警传室照明，改造户外场地照明和高压室照明 对原有主控楼及10kV高压室 重新装修；增建消防泵房消防水池 1座；增建事故油池1座，对站内所有电 缆沟进行改造约：电缆沟改造，新建警传室等相应设备构支架基础。
1.2.2临时设施及施工用水、用电（1） 工程建设区位于110kV塘綴变电站内，可充分依托变电站原有的资源，施工期间的电源、水源由甲方就近引接到电表计量点，以满足施工需要 电表后的线路由施工方装设，应满足施工安全用电相关规范2） 施工用水、用电引接应提前与相关部门联系协商，做好与当地部门 和单位的协调工作3） 临时设施须征求运行单位吴川供电局的许可， 搭建在变电站运行区 的大门外4） 在施工中如发现施工图纸与实际情况不符的地方应及时提出， 不能 机械的按图施工，应及时与设计、甲方及监理联系、解决5） 协调处理地方关系，充分利用地方优势，文明施工，及时解决地方 矛盾1.3施工准备工作1.3.1组建项目经理部开工前，着手组建项目经理部，项目经理及主要管理人员、投入的施工 力量随时准备到位项目经理必须取得项目经理资质证书，才能在项目经理岗位上从事项目 管理工作，且应符合其资质等级允许的管理范围在运行单位配合下联系安装项目经理部的有线，配备、计算机 等必要的办公设备，进场后应把项目部的地址、邮政编码、、号码、 电子邮件以及项目部主要管理人员的联系报监理单位和建设单位132施工图会审我公司领取施工图纸后应及时组织专业技术人员审阅施工图。
在领到施 工图纸后7个工作日内填写《施工图纸会审申请》向建设单位申请进行施工 图会审，审阅施工图时提出的问题随申请一起报送133编制施工作业指导书134原材料准备根据施工进度计划采购原材料，保证连续施工的需要 选取有资质的厂家生产、并取样进行化验分析符合国家有关规定标准后，方 可采购要求供货厂家必须有完备的产品合格证、化验报告和材质证明书1.3.5技术交底和安全培训在项目工程开工前，按《电力建设工程施工 技术管理导则》的要求对有关人员进行技术交底针对工程项目特点，对所 有进场职工进行安全教育和安全规程学习，经考试合格后方能进场第二章施工现场组织机构2.1施工现场组织机构关系图本工程实行施工项目管理，设立项目经理部，由公司经理直接领导，接受业主及委托的监理公司的监督和指导施工现场组织机构设置及其关系如下图图2- 1施工现场组织机构关系图2.2各主要管理机构的职责221公司总部221.1项目主管：负责贯彻、落实公司总经理对项目部的要求，并指导 项目部的工作2.2.1.2技术主管：根据设计及规程、规范的要求，对工程施工实施全过 程的质量控制，并督促指导项目部的技术工作221.3质检主管：根据设计、规程、规范及厂家说明书的要求，负责督 促指导项目部的质量检查工作。
2.2.1.4安监主管：根据施工特点及安全规程的要求，负责督促指导项目 部的安全施工2.2.1.5材料主管：根据工程施工的要求，保证项目部现场材料的需要2.2.2施工现场2.2.2.1项目经理项目经理是公司法人代表在本工程的全权委托代理人，对内是项目实施 全过程的工作总负责人，对外在授权范围内处理各项事务，是项目实施的最 高责任者和组织者全面负责本工程计划、组织、控制、协调、信息反馈等 工作；对工程安全、质量、工期目标全面负责；配合甲方负责落实在施工期 间的协调工作项目经理主要职责如下：1认真贯彻国家和上级的有关方针、政策、法规及企业制定颁发的各项 规章制度，自觉维护企业和职工的利益，确保公司下达的各项经济技术指标 的全面完成2对项目范围内的各单位工程和室外相关工程，组织内、外发包，并对 发包工程的进度、质量、安全、成本和场容等进行监督管理、考核验收、全 面负责等3组织编制工程项目组织设计，包括工程进度计划和技术方案，制订安 全生产和保证质量措施，并组织实施4根据公司年（季）度施工生产计划，组织编制季（月）度施工计划，包括劳 动力、材料、构件和机械设备的使用计划据此与有关部门签订供需包保和 租赁合同，并严格履行。
5科学组织和管理进入项目工地的人、财、物资源，协调分包单位之间 的关系，做好人力、物力和机械设备的调配与供应，及时解决施工中出现的 问题，保证履行与公司经理签订的承包合同，提高综合经济效益，圆满完成 任务6组织制定项目经理部各类管理人员的职责权限和各项规章制度，搞好与公司机关各职能部门的业务联系和经济往来，定期向公司经理报告工作7严格财经制度，加强财务、预算管理，推行多种形式的承包责任制, 正确处理国家、企业、集体、个人四者之间的利益关系222.2计财组负责进行工程的综合计划、统计工作，每月向甲方、监理报送有关的统 计报表，负责向甲方、监理报送下季度形象进度计划，并同时提供书面资料; 负责工程的合同管理，预算管理，成本核算，制订项目日用款计划；配合甲 方进行项目审计和竣工结算工作222.3技术组负责质量计划、施工方案、技术措施的编制；负责进行整个工程的施工 过程控制，解决施工中出现的技术问题；负责或参与对施工人员进行安全、 质量、技术交底；负责技术标准、施工图纸等技术资料的管理；负责文明施 工管理，制定文明施工实施考核办法，并监督实施；根据甲方对环保的要求， 提出施工的环保技术措施；配合现场质安人员对施工质量和安全检查；负责 工程技术总结及竣工资料整理。
222.4质安组按照甲方、监理的要求对工程实施质量安全监督；负责施工的质量安全 管理工作；负责工程检验、测量、试验以及工程移交资料的管理工作；审核 质量记录；配合甲方、监理进行验收及质量验评工作；负责向甲方、监理提 交质量文件等资料文件；负责施工现场的安全监督监护工作；负责施工人员 的安全教育管理；负责进行安全用具、用品和设施的检查工作222.5材料组负责甲方供应材料的监造、催交、验收、清点工作；负责按施工计划进 行材料的米购、检验、运输、保管、标识工作；负责米购、进货检验文件和 资料的管理2.3项目部与业主、运行单位、监理及设计的工作配合2.3.1开工前向监理单位提交施工组织设计， 接受监理单位对本工程施工 质量的监理并积极支持和配合监理单位的工作2.3.2用于工程正式施工的图纸，必须经业主（运行单位）组织进行施工 图会审，施工单位将认真参与图纸会审会审过的施工图、设计变更、材料 代用和其他技术文件，是本工程施工的依据233施工单位应认真复核施工图纸，发现问题及时向工地设计代表反 映，并按设计管理制度办理签证手续，施工单位不能自行改变设计施工期 间设计将派出工地代表，解决设计资料中的疑点，处理现场与设计不符的问 题。
2.3.4所有的设计变更都由设计出具设计变更通知， 由监理工程师或甲方签署意见后施工单位才能正式施工设计变更应附必要的图纸、说明2.3.5施工单位对设计单位提出的合理化建设， 或因施工原因要求修改设计，应向甲方提出详细建议方案，请甲方答复第三章 施工现场平面布置图本工程是在原110kV变电站址改造，场地有限，土建施工阶段，一次设 备仍需带电运行根据施工需要，结合现场的情况，本着合理利用，布局紧 凑，有利现场施工和现场管理及符合安全文明施工要求的原则进行总体施工 平面布置在施工区和设备带电区设立明显隔离带，挂上“设备带电，禁止 跨越”的标示牌3.1材料堆放建筑用砂石料和搅拌机应尽量安排靠近一起， 便于混凝土和砂浆的搅拌, 减少施工人员搬运砂石料的工作量 针对电气设备多、不宜长期堆放的特点, 应选择较开阔、平整、利于倒运的场地放置电气设备导线电缆、构件堆放 场的选择，不仅利于材料的倒运，而且方便施工人员展放水泥等不宜露天 堆放的材料应放置在临时材料库内临时建筑主要有办公室、仓库、加工场、 班房等各堆放地点详见变电站工程施工现场总平面布置图3.2施工用电、用水施工电源由运行单位负责安装引接至变电站内的施工现场，装表计量。
土建施工阶段，施工用电设备最大总功率为85kW,电气安装调试阶段，施工 用电设备最大总功率为83 kW表后线采用BV-50铜芯塑料线接通，分别引到混凝土砂浆搅拌场和配电装置区供水由施工水源用D25水管引到搅拌场，并在场地内适合地方配备蓄水 池以保证足够的用水3.3现场临时设施根据现场特点和施工总平面布置的要求，项目部现场办公临时设施和临 时工器具材料库建在进站大门旁，即原变电站宿舍对面的空地上加工车间 布置应选择易于材料搬运和人员进出的地方施工人员生活驻地搭建临时房 屋，并配置相应的卫生设施第四章 施工方案4.1施工准备4.1.1施工技术和资料准备4.1.1.1根据工程进度计划要求，对工期、安全、质量、资金、统计、人 力等工作要求进行总体策划，科学、合理地编制工程进度计划4.1.1.2组织人员熟悉、审查施工图纸和有关的设计资料，施工验收规范、 有关技术规定及招标文件中的有关规定，对施工中可能出现的问题进行预测 分析，做到提前准备4.1.1.3根据工程设计特点、施工特点，编制、补充各分项工程施工作业 指导书(施工工艺措施)及工程技术措施、安全措施、质量措施，保证工程 按按照程序施工，主要工艺措施有：(1) 基础施工阶段：《土(石)方工程作业指导书》。
2) 建筑施工各工种作业安全规程包括：高空作业安全规程；铲车、翻 斗车、推土机、拖拉机司机安全规程；捣振器、风镐工安全规程；起重卷扬 机工安全规程；建筑油漆工安全规程；金属割料工(往复锯、园锯)安全规 程；玻璃工安全规程；砂轮切割工安全规程；手葫芦安全规程；送料工安全 规程；装卸、搬运工安全规程等3) 电气安装阶段：各类施工技术标准、规程、规范以及各专项施工作业 指导书，如《主变压器安装作业指导书》、《隔离开关安装作业指导书》、《断 路器安装作业指导书》、《母线安装作业指导书 沢《高压柜安装作业指导书》、 《电缆敷设及接头制作施工作业指导书》、《电容器、电抗器、避雷器安装施 工作业指导书》等4.1.2材料供应准备4.121材料供应组织管理物资管理部负责管理，负责材料的接收、采购、检验、装卸、运输、保 管、分供等工作物资管理部负责按照施工组织设计的工程进度计划，编制 工程物资供应计划4.1.2.2设备及材料管理材料统计及采购计划：根据对施工图纸的会审情况，重新对施工图纸的 材料进行核实，及时作好采购计划对所采购材料必须严格按照质量体系文 件'空制执行严把原材料质量关设备及材料由物资管理部和项目部材料组负责管理， 并制定进货、检验、保管、分供等管理办法，按规定建立帐卡并做到卡物相符。
建筑及安装材料的采购必须按照设计要求及国家的有关标准、规定，在 工程中使用合格材料，对主要材料应先提供样品经甲方代表或监理单位认可 后才能购买并用于本工程建筑、安装材料等必须有完备的产品合格证、产品说明书、材质证明书、 试验报告和复试报告等保证资料，并向甲方代表或监理提供复印件材料组负责组织实施到货的开箱检验，备品备件、专用工具及仪器仪表 按清单移交给甲方4.1.3临时设施项目经理部设在变电站内新大门的右侧，施工人员的生活住房就近租用 变电站旁边的民房4.1.4施工机具供应设备机具管理部为施工机具的管理部门，负责施工机具的配置、采购、 租赁、保管、维修、标识等工作，并制订施工机具管理办法主要施工机具设备配置及进场计划见表 4-1表4-1 : 主要施工机械设备表及进场计划序 号机械或设备名称型号规格数量国别 产地制造 年份额定功 率(KW)生产 能力进场时段1经纬仪TDJCB1台北京2001测量定位2水平仪SYGD-21台苏州2001测量定位1装卸机ZL50C1台柳州2001土建施工2潜水泵DX16-851台南海2001土建施工3卷扬机JJM-31台上海20017.5土建施工4混凝土搅拌机JZC3502台南海20005.5350升土建施工5砂浆搅拌机UV2300A1台南海20032.2土建施工6交流电焊机BX3-300-22台北海20033土建施工7钢筋切断机FGQ40A1台山西20032.2土建施工8钢筋调直机4-141台山西20034土建施工9插入式振动器JF150B-503台上海20031.1土建施工10平板振动器2F150B-502台上海20031.1土建施工11蛙式打夯机0851台上海20033土建施工12磨平机Y905-41台上海2003土建施工13磨光机HM-80型1台上海20000.4土建施工14切割机牧田41001台上海2000土建施工17砼切缝机HQL121台上海2003土建施工18汽车起重机武陵QY16C:1台湖南2003土建施工表4-1(续): 主要施工机械设备表及进场计划序 号机械或设备名称型号规格数量国别 产地制造年份额定功率(KW)生产 能力进场时间19电动油压千斤顶1FQ-01-BY-14台上海20021.5电气安装20咼真空滤油机DOV-50001台意大利20043电气安装21真空泵2X-30旋片式1台广东20043电气安装22压接机YQ20001台常熟20023200t电气安装23高压试验变压器CWSB(JZ)-3 kVA/50kV1台武汉2004电气安装24直流咼压发生器ZGF-C-180/21台武汉2004电气安装25变压器匝数比测试仪ZB31台保定2001电气安装26开关特性测试仪TM16001台瑞典2001电气安装27六氟化硫测漏仪57601台美国2000电气安装28介质损耗测试仪JD2-518B1台保定2002电气安装29机动绞磨SJJ-3A2台杨州20014.53t电气安装30电脑标签印字机P-TOUCH92 OPC01台日本2001电气安装31轻型货车标致504DC1台广州2003731t电气安装32多功能组合保护 装置试验仪WBS50A2套南宁2004电气安装33断路器莫拟试验仪WDS2套南宁2004电气安装34电平振荡器GK50601台江苏2001电气安装35钳型功率因数表32661台日本2003电气安装36兆欧表33012台日本2003电气安装37数字钳型相位表SMG1682台深圳2001电气安装38三相交直流校表仪BD-1F1台深圳20010.2级电气安装39接地电阻测量装置WJD-11台广西2003电气安装40数字万用表GDM3933只台湾2005电气安装41对讲机5 km以内4对深圳2002电气安装4.1.5施工力量配置根据实际工程量和所处的地理位置，并考虑工程的特点，拟投入如下的 施工力量：一个土建施工队，负责土建部分施工，以及电土配合施工。
一个 电气安装队，负责全站一次、二次设备的安装及电气调试由于本变电所既 要拆除旧的电气设备，又不能停电施工，因此分阶段合理地安排施工人员投 入计划很有必要，其中土建部分高峰期投入 61人（主建筑物46人，室外主变 构支架基础15人）;电气部分施工高峰期投入39人（一次部分23人，二次部 分16人）施工高峰期总人数为73人，每月平均人数43人4.1.6生活及办公设施配置 为职工提供一个良好的生活、办公环境，确保施工质量和进度按计划完成,需对生活及办公设施进行合理配置用品资源计划见表 4-1表4-1: 生活及办公用品资源计划表序号主要用品名称单位数量备注1厨具套22电视机台13DVD机台14消毒柜台15固定台16工地用车台27台式电脑台18打印机台19机台14.2施工工序总体安排4.2.1分步骤施工流程根据设计意图的要求，本工程施工方案要先拆除旧原有的相应设备及基础分，然后新建，对原有110kV高压室和主控楼重新装修、全站接地及照明部分进行，主要施工步骤如下：首先拆除原有设备及相应的设备基础、施工 2#主变压器基础部分电气 设备的安装交叉同步进行（1） 在原带电运行设备与施工区之间设立牢固隔离带， 并在隔离带悬挂警示牌，主建筑物先开工，完成主建筑物基础后，开挖 2#主变基础。
2） 完成主建筑物主体的施工，期间 2#主变基础及户外构支架基础施工完毕10kV配电室的装修；主控室装修时，可以同步进行第一层 10kV配电设备的就位安装4） 主变基础养护结束后立即进行变压器就位安装、试验，要求 17个 工作日完成5） 主建筑物竣工，2#主变、110kV电气设备、10kV电气设备（不包 括户外电容器）和二次保护装置安装调试完成后，为验收投运作好准备，具 备投运条件后，申请变电站2#主变及新装的110kV/10kV部分验收投运4.3主要工序和特殊工序的施工方法4.3.1建筑工程431.1测量控制网引测水准点和坐标控制点是所区所有建筑物、构筑物标高和位置确定的基础， 必须仔细测量本工程配备一个专职的测量员，负责全所场地的测量定位放 线，建立牢固的水准点和坐标控点，作为所区内主建筑物和构架基础轴线和 标高的确定依据施工测量仪器采用 J2型经纬仪，施测时，主建筑物轴线测 距精度不低于1/1000,测角精度不低于10分；户外构架基础轴线误差不超过 士5mm在所址的两个对角设置控制标高点士 0.000,分别设两个固定砼桩， 以便在施工过程中校核和复查由专人负责与业主或设计做好水准点与坐标控制点位置交接桩工作，填 写交验记录，根据交验记录在现场复核各水准点和坐标，再用水准仪和经纬 仪将其引到所区内建立坐标控制网。
所有坐标点、水准点经复核无误后，用 砼将标桩固定，并做出标识施工中再将控制网水准高程及坐标引测到各构 筑物，以确定其高程及平面位置4.3.1.2主控楼及10kV高压室装修工程（一）装饰工程（1）内墙抹灰施工：先修整清理，补好脚手架用的孔洞，将电气开关盒、敷管线预埋好四 角规方，横线找平，竖线吊直，弹出踢脚板线，在墙面按一定间距抹上灰饼 标筋，再在灰饼之间抹上砂浆冲筋，用木杠刮平，厚度与灰饼相平，稍干后 再进行底层抹灰抹灰要分层进行，底层找平，压实、扫毛，面层罩面抹光 内墙抹灰基层处理：补好脚手架(或装模)用的孔洞，将电气开关盒、敷管线预 埋好，管道穿越墙洞、楼板洞应及时安放套管，并用1： 3水泥砂浆填嵌密实 抹灰前一天，在基层墙面浇水，浇透浇匀2) 铝合金吊顶施工：主要施工工艺：搭满堂脚手架-弹好墙面水平线-从顶棚焊接好 ©8带螺栓吊杆，中距1200X1200—安装主龙骨—安装次龙骨—布电气管线—安装 灯具—安装埃特板—拆脚手架根据楼层标高水平线，用尺竖向量至顶棚设计标高，沿墙、柱四周弹顶 棚标高水平线按设计要求的主、次龙骨间距布置，在已弹好的顶棚标高水 平线上划龙骨分档线弹好顶棚标高水平线及龙骨分档位置线后，确定吊杆 下端头的标高，按主龙骨位置及吊挂间距，将吊杆无螺栓线扣的一端与楼板 预埋钢筋连接固定。
未预埋钢筋时可用膨胀螺栓安装主龙骨，先配装吊杆 螺母，在主龙骨上安装吊挂件将组装好吊挂件的主龙骨，按分档线位置使 吊挂件穿入相应的吊杆螺栓，拧好螺母主龙骨相接处装好连接件，拉线调 整标高、起拱和平直安装次龙骨，按已弹好的次龙骨分档线，卡放次龙骨吊挂件按设计规 定的次龙骨间距，将次龙骨通过吊挂件吊挂在大龙骨上T型轻钢骨架通长次龙骨安装完毕，经检查标高、间距、平直度和吊挂 荷载符合设计要求，垂直于通长次龙骨弹分块及卡档龙骨线罩面板安装由 顶棚的中间行次龙骨一端开始，先装一根边卡档次龙骨，再将罩面板槽托入 T形次龙骨翼缘或将无槽的罩面板安装在 T形翼缘上，然后安装另一侧卡档 次龙骨按上述程序分行安装，最后分行拉线调整 T形明龙骨3) 铝合金窗施工方法本工程主建筑物全部采用铝合金窗，主控室采用铝合金门施工准备：(a) 材料：铝合金型材应符合国家 GB5327标准有关规定b) 玻璃根据图纸设计要求，符合国家有关标准技术要求c) 设备及辅助工具满足施工要求制作：(a) 下料根据图纸要求，将铝型材按规格锯成一定长度的杆件，下料允许 偏差士 0.55 mmb) 按窗选型在相应的冲床上装上冲模进行冲裁c) 框料冲孔后，装上锚固铁脚，贴上保护胶带。
d) 扇料钻孔后，装上相应的五金配料e) 玻璃按图纸加工尺寸割裁，保证无毛刺缺口⑴将玻璃安装在窗扇上，用胶条固定好g)固定好的窗扇用钢卷尺检查对角线，外框尺寸及扭曲度，符合要求后 用挤胶枪在铝型材与玻璃边缘打注硅胶进行粘接，堆放整齐铝合金窗安装：(a) 窗框安装：按图纸设计要求，根据土建室内水平标高线及外墙直线， 检查窗洞口是符合图纸要求b) 将窗框按水平标高，外墙垂直线和图纸要求，用木楔固定在洞口中， 用吊线陀、水平仪器校正，确定水平、垂直、无扭曲后，再射钉枪将锚固铁 脚打入墙和梁上c) 窗框边塞缝，由土建分两次进行，先将木楔以外的缝隙填实，牢固后 取木楔填实，抹平表面d) 建筑物内外装饰完后，撕去胶带，进行铝型材表面及玻璃的清洁，调 整轮、插销等4)面砖施工：施工前先放大样，做出样板墙后经设计、监理和甲方共同认定，方可组 织班组按样板墙要求施工根据设计图纸要求，确定面砖贴的顺序和方法，在墙上统一弹线分格、 排砖在确定面砖的敷贴方案时，要考虑尽量避免在窗洞位置出现小于 3cm的断砖镶贴时，在面砖背后满铺粘结砂浆，镶贴后用小铲把轻轻敲击，使 之与基层粘结牢固，并用靠尺方尺随时找平找方，贴完一皮后将砖上口灰刮 平。
面砖铺粘后用1:1水泥砂浆勾缝(先勾水平缝，再勾竖缝)，并擦洗干净 面砖粘贴注意控制窗台坡度和滴水线431.3户外构支架基础施工对原有基础拆除后再进行施工1) 根据基础平面布置图的设计轴线位置和尺寸 ，用经纬仪根据座标点，定 出各纵横线方向桩，绘制填写测量定位表2) 在纵横轴线方向桩上拉施工线，在其交叉点上钉杯口基础桩，依据基 础桩图示尺寸放基坑灰线3) 按灰线和基坑深度开挖土方，基坑挖深 500mm后，在坑壁打上水平 控制桩，随时量取基坑深度，防止超挖，基坑挖好后，用水平仪检查坑底标高、找平4) 再拉上纵横轴线，在纵横轴线交叉处用吊锤引至坑底，以坑底点校验 坑底尺寸是否符合设计要求5) 基坑验收合格后，及时浇筑垫层，待垫层初凝后，再用水平仪校验基 坑底标高是否合格6) 拉上纵横线，再用吊锤将纵横交点引至砼垫层上，弹线、安装和固定 杯口模板，控制杯口中心线与纵横轴线交叉点相吻合，验收合格后，浇筑砼 当砼浇筑高度到达杯口底高度时，要求砼对称下料，对称振捣，同步上升操 作，使杯口模板不被振捣力量挤斜，以保证杯口模板的垂直度7) 由于构支架的形式不同，杯口的深度、斜度也不同，有的杯口还向一 侧倾斜而不对称，所以安装时要控制杯口的垂直度，使杯口的纵横轴线交叉 点与杯底纵横轴线交叉点连线保持垂直，在加工好的杯口内外侧壁上，垂直 弹与纵横轴线一致的墨线，在基础的纵横轴线方面可以用经纬仪观察到杯口 的内外墨线。
当杯口模板的内外墨线与仪器竖丝相吻合时，基础杯口的垂直 度符合设计要求，保证构支架安装质量8) 有杯口的基础在浇筑前先准备杯口模板当基础浇到杯底下50mm时, 开始安装杯口模，安模时拉十字线校正固定浇至基础顶面时，用水准仪检 查砼面或预埋铁件的标高，保证基础顶面平整及符合设计高程在砼初凝阶段，进行基础面的找平和压光基础浇制完成，一般经 24小时后可拆杯口模板4.3.1.4主变、电容器及其它设备基础施工在纵横轴线上拉线，根据基础外形尺寸撒灰线按灰线分层进行基坑土 方开挖基坑开挖采用人工开挖基坑开挖检查合格后，按设计位置装侧模 及预埋件浇至基础顶面时，用水准仪检查混凝土及预埋铁件的标高，保证 顶面平整及符合设计高度基础浇制完成后按规范规定养护当混凝土强度 能保证其表面及棱角不因拆模受损后方可拆除侧模431.5构支架焊接及组立根据图纸要求，对砼杆进行排焊、对接，所有焊接均按有关焊接工艺进 行，焊接后焊接处必须打上焊工钢印代号并进行防锈处理为保证焊接，吊装及构架、支架的整体质量，施工前组织有关人员进行 技术交底，制定吊装技术措施焊接前要进行排杆、分杆，对同一排构架、 同一组支架的砼杆长度要尽量一致，排焊时要把砼杆之间钢圈对齐，四面点 焊固定，检查垂直度符合要求后才能进行焊接。
本工程采用 16t吊车，吊装就位时，两侧用经纬仪找正，确认垂直后，四侧板线用双勾收紧并固定，根 部用木楔充实固定，待轴线构架全部吊装完毕后，复检吊装好的构架是否同 跨垂直，整排在同一轴线上，确认无误后按设计要求进行杯口二次浇灌4.3.1.6所区砼道路施工首先进行基槽开挖，依据道路平面布置图位置，测量定出道路轴线和边 线，按边线撒上灰线在边线上每隔 5m打标高桩，以预测土方开挖的深度 在路基铺上质地坚硬的片石，片石间用小片石填塞配以手锤敲打，确保片石 间填满小片石面层铺一层碎石后，用机械进行碾压，碾压遍数大于 6遍确定边模安装位置，用通长蜡线校直进行浇筑道路时，根据胀缝分段留设 施工缝，每次浇筑顺序是先边角后是间混凝土铺好后振捣，振捣时间不宜 过久，一般振三遍，并于初凝前浇制完毕用 4米长的滚筒来回滚磨平后，再用磨光机将表面抹光胀缝在浇混凝土时留缝，缩缝采用切割机切割，缝 内灌沥青431.7电缆沟施工根据平面布置施工图的位置，由测量人员测出电缆沟的轴线和边线（沟 壁双线），按边线位置拉线后撒上灰线，再按灰线开挖电缆沟沟槽沟槽土方 开挖采用人工开挖沟槽开挖后，组织有关人员进行验槽，合格后再浇上沟 底混凝土（注意由测量放水准点控制排水坡度），沟底混凝土用平板振动器振 捣密实。
根据电缆沟轴线和沟宽（注意预留抹灰厚度）在沟底弹好墨线确定 砌砖位置，砌砖过程中按设计要求埋好预埋件，预埋件拉通长直线校正，上 下预埋件要垂直，保证预埋件横平竖直，防止批灰后凹凸不平抹灰前在顶 部拉通线，立好靠尺，确保抹灰表面平直，施工时要经常检查垂直度432电气安装工程4.321软导线施工110kV大档距母线采用经纬仪测量地面划印，一次下料，装配成型，以 减少测量误差悬式瓷瓶必须是经过现场耐压试验合格的产品，挂线前必须 压接二组导线试件进行拉力试验，检验导线拉力是否合格母线所用的导线 表面必须光滑、无毛刺；导线在展放时，采用防磨擦措施，在地面放上草席 等防磨擦物，母线架设好后检查三相导线的驰度是否一致，并按记录表格填 写真实误差母线的架设及压接按《电气装置安装工程母线装置施工及验收 规范（GBJ149-90）》及《架空送电线路导线及避雷线液压施工工艺规程（SDJ226-87）》实施4.3.2.2主变压器安装主变压器是全所关键性的核心设备，主变压器安装质量的优劣也就在很 大程度上决定了整个安装工程的优劣为此，我公司组织有丰富经验的施工 班组，精心施工从主变进场起，就必须严格按照规范、规程进行检查、保 管、安装。
根据装箱清单检查所到设备及附件的技术文件是否齐全，其技术条件是 否与设计相符设备及附件要逐一清点检查，应齐全完好，套管应无损伤、 无裂纹、无渗漏油，散热器、油泵、导油管等应密封良好变压器所需的绝缘油一般分变压器本体油和补充油变压器本体就位后 （器身吊罩检查前），检查变压器本体油及补充油是否与变压器本体油型号一 致，然后取油样进行化验及各项目试验，最后根据试验结果，确定哪些油需 进行油处理油处理的步骤及方法简略如下：利用我公司现有机具意大利高真空滤油 机（其容量为6000L/h,真空度小于100Pa）、大油罐（20m3），把不符合国标 的绝缘油抽到大油罐中，经高真空滤油机进行轮番过滤，直到微水量、微气 量、耐压强度、介损值等项目均都达到国标要求为止变压器器身吊罩检查前用氮气对变压器加 0.05Mpa压力进行器身密封检 查，如发现渗漏油的地方做好记号待大罩吊开后处理钢丝绳应挂在变压器 油箱上专用的吊环处，钢丝绳夹角不得超过 60度油箱四角应绑好拉绳，以 防起吊大罩时碰撞铁芯起吊速度应缓慢，平衡吊起约 100毫米后吊车应做到刹车试验，检验吊车的可靠性当变压器大罩高出铁芯时，找平稳干净的 地方铺上枕木把变压器大罩吊到上面放稳。
变压器器身检查主要项目有： 铁芯有没有变形、移动，所有螺丝是否紧固，防松绑扎是否完好，引出线绝缘是否包扎紧固、无破损，绕组绝缘是否 完好，有载调压切换装置是否接触良好，铁轭螺杆与铁芯、铁轭与夹件、螺 杆与夹件的绝缘是否良好，铁芯应无多点接地现象，如发现问题应及时加以 消除检查完后用合格的变压器油冲洗铁芯底部盖大罩的起吊方法与吊大罩相同，只是在降落到原位置前要用撬棍和尖 头板手作导向，保证盘根螺丝全部顺利穿入螺孔为了避免二次放油，紧好 盘根螺丝后应依次把低压套管装上并及时吊装高压套管升高座，吊装时要注 意相序对应、铭牌向外升高座装好后变压器采用真空注油注油时宜从下部油阀进油，注油时 间应大于6小时，注油全过程应保持真空注油后应继续保持真空，保持时 间不得少于2小时进行附件安装高压套管运到安装现场开箱检查后应尽快取出，把套管 垂直地放到特制的套管架上，进行清洗、外观检查和电气试验，检验合格后 方能吊装起吊时应用套管法兰两个吊点，套管上部选择适当部位用麻绳绑 牢，起吊后使之倾斜一定角度，把密封垫安装到合适的位置，牵出套管引出 线线头，拆下套管接线座，将绑有尼龙绳的引出线穿过套管，充油套管的油 标应面向外侧，套管吊装到位后均匀拧紧法兰螺栓，把套管末端屏蔽良好接 地。
储油柜、瓦斯继电器、顶部集气管安装时，三者要配合进行，使瓦斯继 电器本身水平，顶盖上箭头标志指向储油柜，其与连通管的连接应密封良好冷却器安装时应用干净油冲洗干净，冲洗方法采用压力式滤油机循环喷 洗，冲洗干净后注满油，进行油压密圭寸试验，无渗油后才能进行冷却器安装变压器安装完毕后，为使今后变压器运行不出现渗漏现象，要对变压器 进行整体密封试验，发现渗漏油立即处理整体密封试验应在储油柜上用气压或油压进行，其要求为油箱盖上能承 受0.03Mpa压力，试验持续时间24小时无渗漏4.323电缆敷设放电缆前，技术人员必须做好电缆敷设表 电缆敷设要按区域有计划、有步骤地进行电缆两头余留长度不大于 0.3米敷设电缆时，每敷设完一根，就立即沿线整理，排列整齐并挂好电缆牌严禁电缆与地面、屏、墙角 磨擦电缆接线必须在电缆已绑扎固定好后进行直埋地下电缆埋深不小于 0.7米，沟底要求良好软土层或铺设不小于 100毫米沙或软土，上覆盖大于100毫米沙，覆盖层加盖砖块电缆进入沟道、建筑物、端子箱、控制屏、 保护柜以及保护管时，出入口应封堵严密，并满足防火要求4.3.2.4六氟化硫断路器安装（1） 准备工作检查基础的中心距离及高度的误差，预留孔或预埋件中心线的误差，应 满足制造厂家要求。
2） 支架安装支架安装前应进行检查，焊成整体的支架运到现场要保证水平，达不到 要求的要重新校正安装前还应重新检测孔距及各种尺寸是否与设计相符3） 断路器本体安装起吊前检查断路器本体气体，如无渗漏，将断路器分相吊装，起吊时应 用断路器吊装用的吊点，在瓷套上部选择适当部位用麻绳与起吊钢丝绳绑牢， 防止断路器本体倾倒4） 机构安装断路器的机构的安装按厂家说明书进行安装，各项技术参数应满足厂家 说明书的规定及（GBJ147-90）规范第761、7.6.2条有关规定的要求5） 试验防慢分、慢合性能试验；检查自身防跳性能；三相位置不一致操作检查； 电动机的绝缘判断；断路器的电气控制回路对地间工频耐压试验；汇控柜的门灯、驱潮电阻或加热器均应正常6） SF6气体的充注应符合下列要求：① 充气前，充气设备及管路应洁净、无水分、无油污；管路连接部分应 无渗漏② 气体充入前应按产品的技术规定对设备内部进行真空处理； 抽真空时，应防止真空泵突然停止或因误操作而引起倒灌事故③ 当气室已充有SF6气体，且含水量检验合格时，可直接补气7） 气体检测充气前要对每瓶气体进行微水含量测量，大于 65ppm的气体经处理后方 可使用。
充气时要校核相应温度及充气量，并考虑到微水测量时消耗一定的气 量,故多充0.03MPa4.325隔离开关安装设备运到现场后检查与保管：（I ）隔离开关运到现场后的检查，应符合下列要求：① 所有的部件、附件、备件应齐全，无损伤变形及锈蚀② 瓷件应无裂纹及破损2）隔离开关运到现场后的保管，应符合下列要求：① 设备应按其不同保管要求置于室内或室外平整无积水的场地② 设备及瓷件应安置稳妥，不得倾倒损坏，触头及操动机构的金 属传动部件应有防锈措施安装与调整：（1）隔离开关安装时的检查内容及要求： 隔离开关安装时的检查，应符合下列要求：① 接线端子及载流部分应清洁，且接触良好，触头镀银层无脱落② 绝缘子表面应清洁，无裂纹，破损、焊接残留斑点等缺陷，瓷 铁粘合应牢固③ 隔离开关的底座转动部分应灵活，并应涂上适合当地气候的润滑脂④ 操动机构的零部件应齐全，所有固定连接部件应紧固，转动部分应涂上适合当地气候的润滑脂2） 组装：隔离开关的组装，应符合下列要求：① 隔离开关的相间距离的误差：110kV及以下不应大于10mm相间连杆 应在同一水平线上② 支柱绝缘于应垂直于底座平面（V型隔离开关除外），且连接牢固；同 一绝缘子柱的各绝缘子中心线应在同一垂直线上：同相各绝缘子柱中心线应 在同一垂直平面内。
③ 隔离开关的各支柱绝缘于间应连接牢固；安装时可用金属垫片校正其 水平或垂直偏差，使触头相互对准、接触良好；其缝隙应用腻子抹平后涂以 油漆④ 均压环（罩）和屏蔽环（罩）应安装牢回、平正3） 传动装置安装与调整：传动装置的安装与调整应符合下列要求：① 拉杆应校直，其与带电部分的距离应符合现行国家标准《电气装置安 装工程母线装置施工及验收规范》的有关规定；当不符合规定时，允许弯曲， 但应弯成与原杆平行② 拉杆的内径应与操动机构轴的直径相配合，两者间的间隙不应大于 lmm ;连接部分的销子不应松动③ 当拉杆损坏或折断可能接触带电部分而引起事故时，应加装保护环④ 延长轴、轴承、连轴器、中间轴轴承及拐臂等传动部件，其安装位置 应正确，固定应牢靠；传动齿轮咬合准确，操作轻便灵活⑤ 定位螺钉应按产品的技术要求进行调整，并加以固定⑥ 所有传动部分应涂上适合当地气候条件的润滑脂⑦ 接地刀刃转轴上的扭力弹簧或其它拉伸式弹簧应调整到操作力矩最 小，并加以固定；在垂直连杆上涂以黑色油漆4） 操动机构的安装与调整：操动机构的安装调整，应符合下列要求：① 操动机构应安装牢固同一轴线上的操动机构安装位置应一致② 电动或气动操作前，应先进行多次手动分、合闸，机构动作应正常。
③ 电动机的转向应正确，机构的分、合闸指示应与设备的实际分、合闸 位置相符④ 机构动作应平稳，无卡阻、冲击等异常情况⑤ 限位装置应准确可靠，到达规定分、合极限位置时，应可靠地切除电 源或气源⑥ 管路中的管接头、阀门、工作缸等不应有渗、漏现象⑦ 机构箱密封垫应完整技术及质量要求：（1） 隔离开关合闸后，触头间的相对位置、备用行程以及分闸状态时触 头间的净距或拉开角度，应符合产品的技术规定2） 具有引弧触头的隔离开关由分至合时，在主动触头接触前， 引弧触头应先接触；从合到分时，触头的断开顺序应相反3）三相联动的隔离开关，触头接触时，不同期值应符合产品的技术规 定当无规定时，应符合下列值：三相隔离开关不同期允许值（表 43243 ）电压（kV） 相差（mm10 〜35 563 〜110 10220 〜330 20（4）隔离开关的导电部分.应符合下列规定：① 以0.05mmX 10mn!勺塞尺检查，对于线接触应塞不进去；对于面接触， 其塞入深度：在接触表面宽度为 50mn及以下时，不应超过4mm在接触表面 宽度为60mm及以上时，不应超过6mm② 触头间应接触紧密，两侧的接触压力应均匀且符合产品的技术规定。
③ 触头表面应平整、清洁并应涂以薄层中性凡士林；载流部分的可挠连接不得有折损；且连接应牢固，接触良好；载流部分表面应无严重的凹陷 及锈蚀④ 设备接线端子应徐以薄层电力复合脂5) 隔离开关的闭锁装置应动作灵活、准确可靠；带有接地刀刃的隔离 开关，接地刀刃与主触头间的机械或电气闭锁应准确可靠6) 隔离开关的辅助开关应安装牢固，并动作准确，接触良好， 其安装位置使于检查，、装于室外时，应有防雨措施接地刀闸的安装与调整：人工接地开关的安装与调整，应符合下列要求：① 人工按地开关的动作应灵活可靠，其合闸时间应符合继电保护的要求.② 人工接地开关的缓冲器应经详细检查，其压缩行程应符合产品的技术 规定4.326避雷器安装：1注意事项：(I )避雷器不得任意拆开、破坏密封和损坏元件2) 避雷器在运输存放过程中应立放，不得倒置和碰撞3) 避雷器安装前，应进行下列检查：① 瓷件应无裂纹、破损，资套与铁法兰间的粘合应牢固，法兰泄水孔应 通畅② 磁吹阀式避雷器的防爆片应无损坏和裂纹③ 组合单元应经试验合格，底座和拉紧绝缘于绝缘应良好④ 运输时用以保护金属氧化物避雷器防爆片的上下盖子应取下， 防爆片应完整无损⑤ 金属氧化物避雷器的安全装置应完整无损。
2组装：(1) 避雷器组装时，其各节位置应符合产品出厂标志的编号2) 避雷器各连接处的金属接触表面，应除去氧化膜及油漆，并涂一层 电力复合脂3）并列安装的避雷器三相中心应在同一直线上；铭牌应位于易于观察 的同一侧避雷器应安装垂直，其垂直度应符合制造厂的规定，如有歪斜， 可在法兰间加金属片校正，但应保证其导电良好，并将其缝隙用腻子抹平后 涂以油漆4） 接紧绝缘子串必须紧固；弹簧应能伸缩自如，同相各拉紧绝缘子串 的拉力应均匀5） 均压环应安装水平，不得歪斜6） 放电记数器应密封良好、动作可靠，并应按产品的技术规定连接， 安装位置应一致，且便于观察；接地应可靠，放电记数器宜恢复至零位7） 金属氧化物避雷器的排气通道应通畅； 排出的气体不致引起相间或 对地闪络，并不得喷及其它电气设备8） 避雷器引线的连接不应使端子受到超过允许的外加应力4.327电容器安装：（I ）电容器在安装前，应进行下列检查：① 套管芯棒应无弯曲或滑扣② 引出线端连接用的螺母、垫圈应齐全③ 外壳应无显著变形，外表无锈蚀，所有接缝不应有裂缝或渗油2）成组安装的电力电容器，应符合下列要求：① 三相电容量的差值宜调到最小，其最大与最小的差值，不应 超过三相平均电容值的5%;设计有要求时，应符合设计的规定。
② 电容器构架应保持相应的水平及垂直位置， 固定应牢靠，油漆应完整③ 电容器的配置应使其铭牌面向通道一侧，并有顺序编号④ 电容器端子的连接线应符合设计要求，接线应对称一致，整齐美观， 母线及分支线应标以相色⑤ 凡不与地绝缘的每个电容器的外壳及电容器的构架均应良好接地；凡 与地绝缘的电容器的外壳均应接到固定的电位上4.3.2.8屏、柜安装及二次回路接线（1） 盘、柜就位吊装盘柜应做好防磨擦措施，移动时，应有防滑防跌措施，调整时不能 直接敲打盘柜；盘柜安装时，成列盘顶水平偏差和盘间接缝符合规范要求； 端子箱安装应牢固，封闭良好，并能防潮、防尘2） 盘、柜安装：成套柜的安装应符合下列要求：① 机械闭锁、电气闭锁装置应动作准确、可靠② 动触头与静触头的中心线应一致，触头接触紧密③ 二次回路辅助开关的切换接点应动作准确，接触可靠④ 柜内照明齐全抽屉式配电柜的安装还应符合下列要求：① 抽屉推拉应灵活轻便，无卡阻、碰撞现象，抽屉应能互换② 抽屉的机械联锁或电气联锁装置应动作正确可靠断路器分闸后，隔 离触头才能分开③ 抽屉与柜体间的二次回路连接插件应接触良好④ 抽屉与相体间的接触及柜体、框架的接地良好。
3） 二次回路结线：二次回路结线应符合下列要求：① 按图施工，接线正确② 导线与电气元件间采用螺栓连接、插接、焊接或压接等，均应牢固可 靠③ 盘、柜内的导线不应有接头，导线芯线应无损伤④ 电缆芯线和所配导线的端部均应标明其回路编号，编号应正确，字迹 清晰且不易脱色⑤ 配线应整齐、清晰、美观，导线绝缘应良好，无损伤⑥ 每个接线端子的每。
