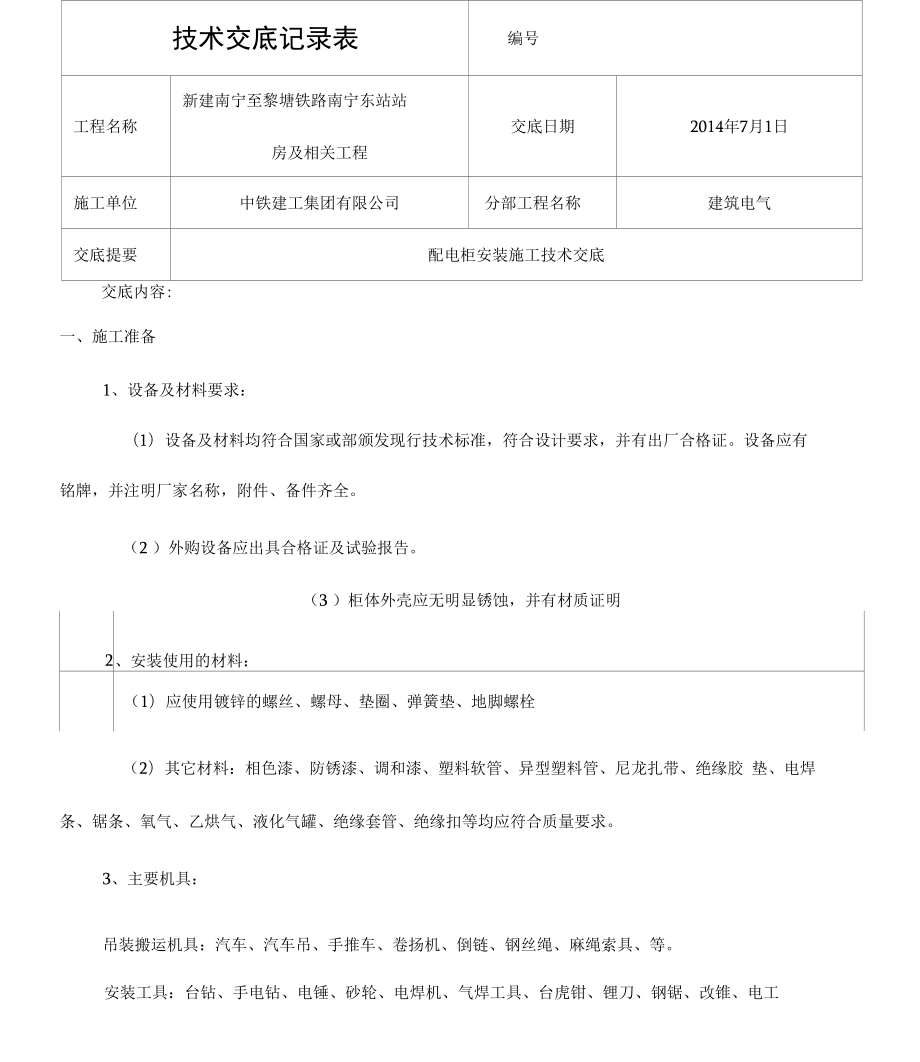

技术交底记录表编号工程名称新建南宁至黎塘铁路南宁东站站房及相关工程交底日期2014年7月1日施工单位中铁建工集团有限公司分部工程名称建筑电气交底提要配电柜安装施工技术交底交底内容:一、施工准备1、设备及材料要求：（1）设备及材料均符合国家或部颁发现行技术标准，符合设计要求，并有出厂合格证设备应有 铭牌，并注明厂家名称，附件、备件齐全2 ）外购设备应出具合格证及试验报告3 ）柜体外壳应无明显锈蚀，并有材质证明2、安装使用的材料：（1）应使用镀锌的螺丝、螺母、垫圈、弹簧垫、地脚螺栓（2）其它材料：相色漆、防锈漆、调和漆、塑料软管、异型塑料管、尼龙扎带、绝缘胶 垫、电焊 条、锯条、氧气、乙烘气、液化气罐、绝缘套管、绝缘扣等均应符合质量要求3、主要机具：吊装搬运机具：汽车、汽车吊、手推车、卷扬机、倒链、钢丝绳、麻绳索具、等安装工具：台钻、手电钻、电锤、砂轮、电焊机、气焊工具、台虎钳、锂刀、钢锯、改锥、电工 刀、组合扳手等测试检验工具：水准仪、兆欧表、万用表、水平尺、钢直尺、钢卷尺、吸尘器、塞尺、线 坠等试验仪器：微机继电保护测试仪、交流耐压机、 CT特性测试仪、电流表、电压表、调压人力推车运输或滚杠运输。
2 ）设备运输、吊装时注意事项:a、道路要事先清理，保证平整畅通b、 设备吊点柜(盘)顶部有吊环者，吊索应穿在吊环内，无吊环者吊索应挂在四角主要承 力结构处，不得将吊索吊在设备部件上吊索的绳长应一致，以防柜体变形或损坏部件c、 汽车运输时，必须用麻绳将设备与车身固定牢，开车要平稳4、柜(盘)安装(1 )基础型钢安装：调直型钢：将有弯的型钢调直，然后，按图纸要求预制加工基础型钢架，并刷好防锈漆按施工图纸 所标位置，将预制好的基础型钢架放在预留铁件上，用水准仪或水平尺找平、找正找平过程中，需用 垫片的地方最多不能超过三片然后，将基础型钢架、预埋铁件、垫片用电焊焊牢最终基础型钢顶部宜 高出抹平地面10mm,手车柜按产品技术要求执行基础型钢安 装允许偏差见表表一基础型钢安装的允许偏差表表项目允许偏差mm/mMm/全长不直度VIV5水平度V 1V5位置误差及不V5平行度注：环形布置按设计要求2)基础型钢与地线连接基础型钢安装完毕后，将室外地线扁钢分别引入室内（与变压器安装地线配合） 与基础型钢的两端焊牢，焊接面为扁钢宽度的二倍然后将基础型钢刷两遍灰漆5、柜（盘）稳装（1）柜（盘）安装应按施工图纸的布置，按柜体布置图将柜放在基础型钢上。
单独柜（盘）只找柜面和侧面的垂直 度成列柜（盘）各台就位后，先找正两端的柜，在从柜下至上三分之二高的位置绷上 小线，逐台找正， 柜不标准以柜面为准找正时采用 0. 5mm铁片进行调整，每处垫片最多不能超过三片然后按柜固定螺孔尺寸，在基础型钢架上用手电钻钻孔一般无要求时，低压柜 钻©12. 2孑 L,高压柜钻© 16.2孑L,分别用M12、M16镀锌螺丝固定允许偏差见表二盘、柜安装的允许偏差表表二项目允许偏差（mm）垂直度（每米）V 1.5水平偏差相邻两盘顶部V2成列盘顶部V5盘面偏差相邻两盘边VI成列盘面V5盘间接缝V2盘柜的排列应按设计的布柜图进行柜（盘）就位，找正、找平后，除柜体与基础型钢固定柜体与柜体、柜体与侧档板均用 镀锌螺丝连接2 ）柜（盘）接地每台柜(盘)单独与基础型钢连接每台柜从后面左下部的基础型钢侧面上焊上鼻子，用6mm2铜线 与柜上的接地端子连接牢固三、 柜(盘)试验调整高压试验应按电气设备交接试验标准进行试验标准符合国家规范及产品技术资料要求四、 送电运行验收1、 送电前的准备工作(1)备齐试验合格的验电器、绝缘靴、绝缘手套、临时接地编织铜线、绝缘胶垫、粉沫 灭火器 等。
2 )彻底清扫全部设备及变配电室、控制室的灰尘用吸尘器清扫电器、仪表元件，另夕卜，室内 除送电需用的设备用具外，其它物品不得堆放3) 试运行的组织工作、明确试运行指挥者，操作者和监护人4) 安装作业全部完毕、质量检查部门检查全部合格5) 试验项目全部合格，并有试验报告单6 )继电保护动作灵敏可靠，控制、连锁、信号等动作准确无误2、 验收送电空载运行24h,无异常现象、办理验收手续，交建设单位使用同时提交变更洽商记录、产品合 格证、说明书、试验报告单等技术资料五、 成品保护1、 设备运到现场后，暂不安装就位，应及时用苫布盖好，并把苫布绑扎牢固，防止设备风吹、日晒或雨淋2、 设备搬运过程中，不许将设备倒立，防止设备油漆、电器元件损坏3、 设备安装完毕后，暂时不能送电运行，变配电室门、窗要封闭，设人看守4、 未经允许不得拆卸设备零件及仪表等，防止损坏或丢失六、应注意的质量问题成套配电柜（盘）及动力开关柜安装应注意的质量问题见表三常产生的质量问题和防治措施 表三号序常产生的质量问题防治措施基础型钢焊接处焊渣清理不 净，除锈不净，油漆刷不均匀，有 漏刷现彖提高质量意识，加强作业者责任心，做好工序搭接和自、互检检查柜（盘）内，电器元件、瓷件2油漆损坏加强责任心，保护措施具体柜（盘）内控制线压接不紧，3接线错误加强技术学习，提高技术素质。
加强学习，提咼工作责任心4 手车式柜二次小线回路辅助开反复试验调整，达不到要求的部件要。
