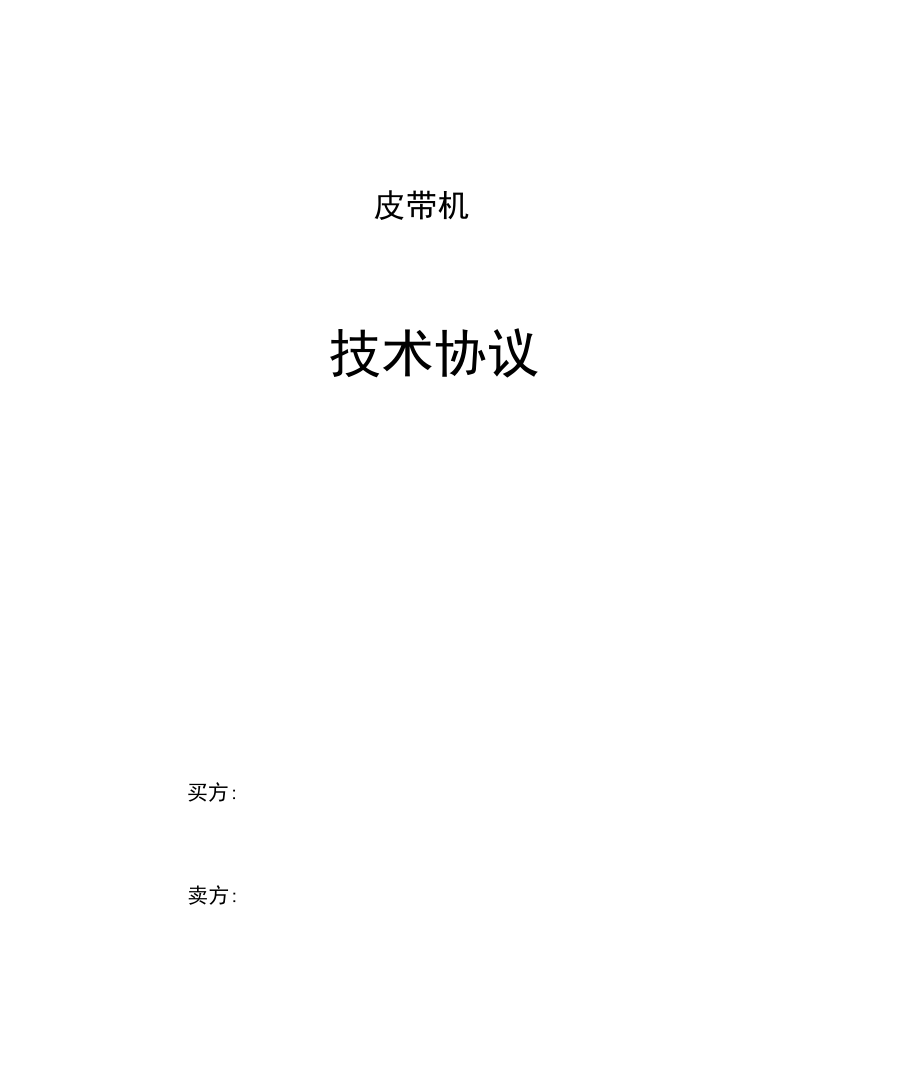

买方:卖方:皮带机技术协议1 •总则1.1本技术文件是皮带机系统全套设备设计、制造、运输、卸车吊装、现场安装及试车等方 面的要求作为设备采购技术文件，由买方、卖方共同确认后成为订货合同技术附件1.2卖方严格按照本技术文件中提出的工艺操作条件进行皮带机系统的全套设备设计、制 造、运输、卸车吊装、现场安装及试车，并对其质量承担全部责任如需更改，必须得到买方的 书面同意1.3卖方对本规定的严格遵守并不意味着可以解除对皮带机系统的正确设计、选材、制造， 以及满足规定的工艺技术要求的责任1.4卖方严格按照本技术文件所列的标准规范进行合理的设计、选材、制造，如果用卖方的 企业标准，必须得到买方的书面同意1.5本技术文件给出皮带机系统的技术参数及要求如下：卸料皮带：6套，主要要求：(1) 板框实现一次性下料，下料量总重W 12吨，皮带能正常运转，传动滚筒不打滑，物料 正常供给2) 输送带强度能满足满负荷物料重量时正常运转要求，不跑偏；(3) 清扫装置能将粘在皮带机上的物料清理下来，并落至下道输送皮带上；(4) 物料不散落，底部易清理；(5) 托棍间距180mm安装位置净高度1800mm(6) 皮带松紧调整装置改平面轴承结构，加锁定装置；(刀皮带钢架两侧中心距1700~1750mm；(8)皮带减速机速比为48.57 ,电机为6级滑差调速电机。
输送皮带：1套，主要要求：(1) 皮带能持续运转，正常输送物料，皮带不跑偏，物料不散落，底部易清理；(2) 输送带强度能满足满负荷物料重量时正常运转要求；(3) 安装位置净高度800mmo(4) 皮带钢架两侧中心距300〜950mm；(5) 电动滚筒，5.5KW直径500,线速度0・8m/s卸料皮带和输送皮带安装要求；(1 )支撑承重点位置符合需方设备基础要求；(2)物料能从卸料皮带上正常落至输送皮带中心处皮带设计附加要求：(1)详细图纸需买方审核通过和认可；(2)设计图纸作本技术文件附件，具有同等法律关系1.6卖方按照本技术文件给出的系统技术参数及要求，结合买方提供的厂房平立面布置图进 行设计制作1.7卖方在现场安装时要遵守买方企业的相关管理规定，违反相关规章制度或发生安全事故 由卖方负责全部责任1.8双方所签技术协议未经买方同意不得向第三方泄漏1.9合同签订后十天内卖方向买方提供系统装配布置图及主要设备外形及基础图 ，设备提货时附设备使用说明书及非标易损件图纸和价格、标准件型号及生产厂家1.10本技术协议作为皮带机采购合同附件，与合同具有同等的法律效力2技术规范及标准对于所需要的皮带机物料输送系统，我公司将严格执行下列标准中的规定 和要求。
2.1设计、制造、检验、执行的主要标准JB/T5000.1-1998《产品检验通用技术条件》JB/T5000.2-1998《火焰切割件通用技术条件》JB/T5000.3-1998《焊接件通用技术条件》JB/T5000.8-1998《锻件通用技术条件》JB/T5000.12-1998《涂装通用技术条件》JB/T5000.13-1998GB50231-1998《机电产品包装通用技术条件》《机械、设备安装工程施工及验收通用规范》2.2设计、制造、检验执行的辅助标准 相关国家标准3供货范围3.1供货数量:卸料皮带机陆台套，输送皮带壹台套，全套设备设计、制造、运输、卸车吊 装、现场安装及试车3.2皮带机输送系统的供货范围与结构要求6台套卸料皮带和1台套输送皮带的全套设备设计、制造、运输、卸车吊装、现场安装及试 车（不提供卸料槽两侧挡皮的设计、安装和材料）3.3供货清单说明：下表中未注明的或说明不清的，按设计中的内容为准3.3.1输送皮带机（带式输送机）供货清单订货单位 设备编号 数量型式 TD75型 规格 B650X 26.2m输—送—量角 °度 带速 0.8m/s 率丨5.5kW部件清单（单台）洛 称规 格数量说 明电动滚筒WYD55- 80 65 50 （外装式）1件国茂国泰，直径500,5.5KW尾滚筒© 400X 7501件调心球轴承1312 （哈瓦洛）改向滚筒© 320 X 750 （涨紧）1件TY90511凸台圆形座轴承托辗组槽型托辗组36组托辗为尼龙防水型上调心托辘2组托辗为尼龙防水型下平托辗9组托辘为尼龙防水型「下平行调心托辘2组托楹为尼龙防水型拉紧装置组螺旋拉紧S=5001件头架低式H=5501件尾架H=6001件中间架标准节L=60003件非标节L=45351件非标节L=23501件中间支腿H 仁 560、B 仁 9508件弹性清扫装置1组空段清扫装置1组输送带NN100-B650X4 （3+1.5） XL A -1条全力牌（浙江天台）3.3.2卸料皮带机（带式输送机）供货清单订货单位 设备编号 数量型 式 STD型 规 格 B1200X 7m 输送量角 -0 带速 0.03〜 功率 15kW部件清单（单台）名 称规 格数量说 明包胶传动滚筒©630X13501件调心滚子轴承22224 （哈瓦洛）尾滚筒©500X13501件TY90516凸台圆形座轴承托辗组槽型托辘组35组钢托车昆，直径89,间距180上挡辐4套下平托银3组钢托辘下挡车昆2套拉紧装置组螺旋拉紧S=2501件非标 节L= 70251件中间支腿H 仁1615、 B1=15803件弹性清扫装置1组空段清扫装置1组输送带环形带，长16m1条全力牌（浙江天台）滑差电机15KW, 6 极1台太仓减速机ZQ500-48.57-III1台国茂国泰，减速机输入端皮带 轮四槽C型2108,电机皮带轮与之配1只与电机皮带轮直径比1.5-1.8含配套皮带4根滑差电机调速表配套1只轴承2224； TY90516;Z2524Y6套各2套4技术要求4.1皮带机系统所属部件符合供货清单要求；4.2皮带机系统所属部件符合设计图纸要求。
5检验、试验及验收要求5.1 卖方建立一套完整的质量控制体系对皮带机系统进行必要的检验、 试验和鉴定，以保证其所提供的产品能在买方规定的操作条件下安全、可靠、长期稳定地运转5.2买方可参加在制造厂进行的检验和试验，并不解除卖方在合同中所承担的责任5.3出厂检验分目睹试验和提供试验报告两种：5.3.1 目睹试验：运转试验、性能试验、振动试验、噪声试验5.3.2 提供试验报告：材料试验5.3.3运转试验：性能试验后立即进行，包括性能试验在内，其连续运转时间不少 72小时6现场性能考核在装置投产后，连续正常稳定运行90天以上，所有性能参数完全满足本技术协议，为考核合 格，即为最终考核结果签字盖章）（签字盖章）买方代表:年 月卖方代表:年 月。
