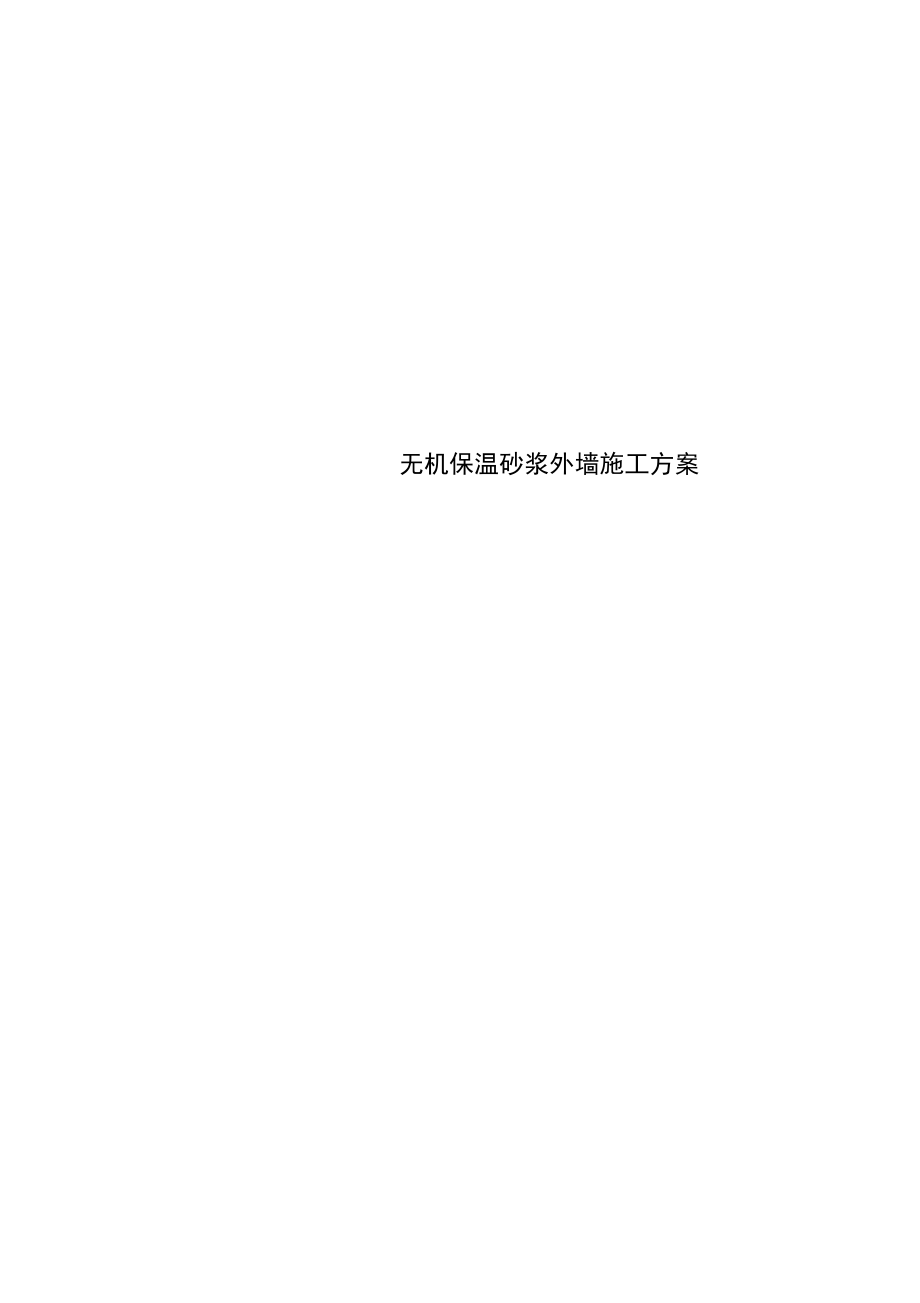

无机保温砂浆外墙施工方案浦东古北御庭工程内外墙保温层施工方案2011-6-24浙江宝业建设集团有限公司浦东古北御庭项目部目录1工程概况 22编制依据 23编制说明 34无机保温砂浆内外组合保温施工技术方案 34.1外墙内外组合保温系统构成及做法表 34.2 外墙内外组合保温系统构造 74.3保温系统范围 84.4施工前准备及施工条件 84.4.1 保温施工的前提条件 84.4.2 保温施工前准备要求 84.5内外组合无机保温砂浆系统施工方法 94.5.1 施工工艺流程 94.5.2 基层处理 104.5.3 批JCTA-400F保温专用界面处理剂 114.5.4抹JCTA-950无机保温砂浆 114.5.5 涂刷SB-1防渗剂 114.5.6 护面层施工 1294.6干挂石材墙面无机保温砂浆施工 134.7节点部位处理 155饰面层施工要求 205.1外墙涂料饰面层施工要求 205.1.1 外墙腻子施工 205.1.2 外墙涂料涂装 205.2内墙涂料饰面层施工要求 206保温施工注意事项 201工程概况本工程为浦东古北御庭项目的外墙外保温工程 建筑类型由6幢18-19层高层组成，建筑高度57m。
住宅底层为公共建建筑，结构形式为剪力墙结构，建筑外墙保温 形式采用双组合形式，保温杯材料采用 JCTA-950无机保温砂浆，设计系统为内外组合保温外墙外侧保温材料米用JCTA-950-80型无机保温砂浆，外墙内侧保温材料米 用JCTA-950-100型无机保温砂浆保温层设计厚度（1、2、3、5、6号房）36mm （4 号房）38mm （公建）40mm底层架空楼板部位厚度均为 30mm外墙内侧保温层厚度 均为20mm外墙饰面为涂料和干挂石材2编制依据1） 依据甲方提供的设计施工图纸要求2） 《建筑节能工程施工质量验收规范》（GB50411-2007）3） 《外墙外保温工程技术规程》（JGJ144 -2004 ）4） 《外墙外保温专用砂浆技术要求》（DB31/T366-2006）5） 《建筑保温砂浆》（GB/T20473-2006）6） 《墙体节能建筑构造》（06J123）7） 《外墙外保温建筑构造（一）》（02J121-1 ）8） 《胶粉聚苯颗粒外墙外保温系统》（JG158-2004）9） 《住宅建筑节能工程施工质量验收规程》 （DGJ08-113-2009）10） 《JCTA-950无机保温砂浆系统应用技术规程》 （DBJ/CT041-2007）11） 《JCTA-950无机保温砂浆系统建筑构造》（2008沪J/T-139 ）3编制说明为确保把内外组合保温工程建设成一个高质量工程， 施工是重要环节，为此针对本工程实际的特点，对本项目专门制定本技术方案， 内容包括本工程的施工程序、施工方法及施工注意事项等。
4无机保温砂浆内外组合保温施工技术方案4.1外墙内外组合保温系统构成及做法表建筑部位构造层次施工 材料涂料饰面外墙与架空楼板外饰面层-腻 外 性 柔伽性TA性水• • • • 用用 采采 应子应外侧保温层抹灰 泥一fF 诟 批质書 对行，第3d 柩进装批2- 锄即安天 00随件隔护 92后固，养； A-批锚实应工 DC遍及压后施 J 一设、工层 ，第铺平完面 3剂抹匾饰 厚遍格料二续-最）O 用斶诃 一代9 5 吊2 叉 f\ \ 谢栓和 空锚度 架温深 层保固 底用锚 仅专小耐碱 玻纤 网格 布铺 道标准型耐碱玻纤网格布（160g/ m2）,湿铺于第一遍抹灰 泥上，搭接长度100,门窗角部 及终端外露部位包边增强用窄 幅标准网保温 砂浆防渗 剂厚 36、38、40（30） , JCTA-950 无机保温砂浆（80型），分二遍 抹，每遍厚度不大于 20厚第 一遍应压紧、压实，且表面进行 扫毛处理，隔24h再抹第二遍， 大杠刮平并木蟹磨平；完工后养 护3-5d进行后续施工养护好后表面涂刷 SB-1防渗剂 1道，不得露底、漏涂界面 剂厚2, JCTA-400F专用界面剂， 满批墙面，随即抹保温砂浆。
墙体基层外墙 找平 水泥 砂浆厚20 , P15干粉砂浆（1:3水 泥砂浆或JCTA-860商品砂浆）， 砂浆找平层应符合一般抹灰工 程质量验收标准注：架空楼板部位可不施作找 平混凝 土界面 剂批2.5厚JCTA-400A混凝土界面 剂，不得滚涂、刷涂墙体钢筋砼或填充墙内侧保温层界面 剂厚2, JCTA-400F专用界面剂， 满批墙面，随即抹保温砂浆保温 砂浆防渗 剂厚20, JCTA-950无机保温砂浆 （100型），一遍抹成形，压紧、 压实大杠刮平并木蟹磨平；完工 后养护3-5d进行后续施工 仅卫生间、厨房潮湿部位等墙面□剂 渗 防-1B S涂 耐制漏 位附氐 部面露 他表得 其斩不 用护直 采养11耐碱 玻纤 网格 布灰咅 怖蹄筋昨、一 、1-c 附湿度位 型),长部 准m2接露 标g/搭外网 道30g，端准 一 1上终标 铺{泥及幅虹件-抹灰 泥二F ,施 批纤实应O 务压后匪 矢进车完肃 抹即抹遍企 0A随听二时 TT遍设二d JC一 铺第2<3 卫弟布批 33，椅天护・； 厚遍网隔养工内饰面层-O 料 涂 墙 内干挂石材外墙干挂石材n程质 工程饼 修工灰 装灰出 饰抹 , 装般线 觅一。
隹 腱中劉雪 y 土放 合范< , 符规准验 应收标交 • •脸收面 M:显验业 基质量作界齐阿
4.4 施工前准备及施工条件4.4.1 保温施工的前提条件1. 保温工程施工前，外门窗洞口应通过验收 , 洞口尺寸、位置应符合设计要求和 质量要求 , 门窗框或辅框应安装完毕外墙面的消防梯、水落管、各种进户管 线和接线盒等预埋件、连接件应安装完毕，并按保温系统厚度留出间隙2. 保温砂浆施工前，基层表面应清洁，无油污、脱模剂等妨碍粘结的附着物3. 土建方应与保温施工做好前道工序交接，具体内容要求：4. 外墙门、窗框应安装完毕，且符合相应质量验收标准；5. 外墙面装饰构件或设备安装的预埋固定件等应已安装完毕；相应的靠墙外门窗 边框、外墙面的管道等预埋固定件及户外煤气、排烟管道及电源插座等也应事 先安装完毕，并考虑保温施工后增加的厚度6. 施工现场应做到通电、通水，并保持作业面的清洁7. 外墙脚手架均应验收合格，脚手管离墙距离应大于 200伽，如距离过小影响保温砂浆施工的应及时移位，外墙面脚手架、管线等如有拉结点尽可能移至窗洞 口或预留孔洞处，以便保温施工的完整性8. 施工中的保护设施应待保温施工完毕后方才拆除9. 基层的处理应符合《建筑装饰装修工程质量验收规范》 (GB5O210中一般抹灰工程的质量要求，方可进行保温施工。
4.4.2 保温施工前准备要求1. 施工前均进行技术交底工作，并均对施工现场进行核查，了解并遵守现场管理 的有关规定2. 各道工序均做好自检、互检及交接检3. 施工中不损坏建筑物的原有设施和结构4. 施工人员均遵守有关施工安全、安全用电、劳动保护、防火的法律、法规4.5内外组合无机保温砂浆系统施工方法4.5.1施工工艺流程材芍料基层验收准备配界批专用界配保抹无机保厚度不大于20mn，可一刷涂防渗 批第一道铺设网格锚;栓安装栓安装 修整—批第二道I吕殊部位处丨保温系统丨饰面层施验收注：干挂内保温及内保温按构造要求施作4.5.2基层处理1. 基层应采用水泥砂浆进行抹灰找平处理抹灰前在混凝土基层墙面先批一道JCTA-400A混凝土界面处理剂，厚度约为 2.5厚（基层为加气混凝土墙面采用JCTA-400D加气混凝土界面剂），随后采用P15抹灰砂浆（采用1:3水泥砂浆或 JCTA-860商品抹灰砂浆）按照一般抹灰工艺要求进行 20厚抹灰施工，完工后自 然养护7-14d以上方可进行后续保温施工2. 粉刷前砖墙与混凝土柱梁接缝处应按施工规范要求铺网作抗裂处理3. 基层应达到抹灰工程的一般抹灰质量验收标准，并应达到规定的养护期4. 保温施工前将基层表面处理干净， 基层表面应无粉尘和油污以及影响粘结性能的 杂物。
5. 基层干燥即基层吸水量大时应用水湿润，使基层内湿外干，施工前表面无明水6. 在外墙面上做好灰饼、冲筋4.5.3批JCTA-400F保温专用界面处理剂将界面剂按比例 （水粉比约 1：4）加水搅拌均匀， 用铁板在基层墙面上满批（宜 拉锯齿），厚度为2mm待其表面稍干后（一般隔5-10分钟）,即用JCTA-950无机保 温砂浆（按产品要求现场自行调配）进行粉刷施工4.5.4抹JCTA-950无机保温砂浆将JCTA-950无机保温砂浆（80型）按照水灰比1： 1.0-1.1 （视气温可适当调整） 和JCTA-950无机保温砂浆（100型）按照水灰比1： 1.3-1.4 （视气温可适当调整） 用砂浆搅拌机搅拌成浆体， 搅拌应充分均匀， 然后按一般抹灰施工操作规范进行保温 砂浆粉刷无机保温砂浆外墙外侧采用 80 型无机保温砂浆，厚度为 36mm（ 1、2、3、5、6 号房）、38mm（ 4号房）、40mm（公建）、底层架空楼板为30mm外墙内侧采用100型 无机保温砂浆，厚20mm可一次抹成型，压紧、压实外侧无机保温砂浆应分层施工，每遍粉刷厚度不应大于 20伽，第一遍应压紧、压实并进行表面扫毛处理，隔 24h 以上再粉后一遍，表面应搓刮平整。
分层施工时， 若间隔时间过长或墙面过于干燥， 施工前， 应先洒水湿润墙面保温砂浆粉刷完毕后 养护 3-5d ，方可进行后续施工4.5.5 涂刷 SB-1 防渗剂无机保温砂浆养护好后，在其表面涂刷 SB-1 防渗剂 1 道，采用十字交叉方式涂 刷，不得漏涂、露底，防渗剂施工后隔约 15分钟，即可进行后续工序施工4.5.6 护面层施工1. 批抹灰泥（采用JCTA-920A抹灰泥）底层待无机保温砂浆经防渗处理后，将拌匀的抹灰泥（水灰比约 1: 5）沿工作面均匀地批刮在保温砂浆上，厚度约为 1.5-2mm,抹灰泥批好后，随即将网格布压入湿的 抹灰泥内，压入深度不得过深，表面网纹应暴露出来，并压实平整，不得有皱褶、空 鼓、翘边现象，随后加料抹平、压实，随后再进行锚栓安装工作（架空楼板部位使用） 耐碱玻纤网格布铺设方法如下：1） 网格布断头拼缝处搭接的要求，其左右水平方向、上下垂直方向搭接宽度不应小于100伽，搭接处局部抹灰泥不足可用原砂浆补充2） 与门窗台侧边相接处应将网格布翻包至门窗台侧边的保温层表面3） 门窗洞口应沿洞口四角45°方向先增贴一块200X 300伽的网格布进行加强，然 后将大面网格布搭接在门窗洞口周边的网格布上。
附加网格布4）墙角处，网格布应是连续的，两边包角的宽度不应小于200m叽阳角）和100（阴角） 伽见下图所示网格布阳角 阴角2. 安装锚栓（仅底层楼板部位采用）锚栓布置方法：当网格布湿铺在底层抹灰泥上后，钻好锚栓孔眼，锚栓按 @500X 500进行布置，然后将锚栓安装网格布外侧锚固于基层墙体，最小锚固深度不应小 于25mm安装时应先压入膨胀套管后再敲入钢钉，严禁膨胀管和钢钉同时敲入锚 栓的圆盘可稍稍陷入底层抹灰泥内，不得太深入或过高于底层抹灰泥，锚栓安装完毕 后，加料覆盖锚栓帽盘3. 再批抹灰泥（采用JCTA-920A抹灰泥）面层隔天再批刮抹灰泥面层，抹灰厚度约为 1.5-2伽抹灰泥总厚度约3-4mm抹灰泥护面层施工完毕后，自然养护 2-3d后即可进行后道工序施工4.6干挂石材墙面无机保温砂浆施工1. 干挂石材墙面构造图23—橫龙骨一恥电T—JCTA-4DCF专用舉面剂一无0酬溫形■桨（表涂前襪剂）—JCTAT瓯谢灰泥—总撇脚噪竖龙骨注：具体龙骨安装形式按设计要求确定2. 保温系统施工1） 基层处理施工保温砂浆的墙面应清理干净，不得有影响粘结的隔离物2） 保温施工方法先进行批JCTA-400F保温专用界面剂，然后粉刷无机保温砂浆（操作方法同上）， 养护3-5d后涂刷SB-1防渗剂1道即可，干挂石材饰面内只需批一道 JCTA-920A 抹灰泥作防护面层（不需铺网格布和安装锚栓）。
细部要求：竖向龙骨与基层墙体间缝应用无机保温砂浆填充密实3） 干挂石材安装a） 墙面横龙骨安装b） 安装的钢构件如与保温系统终端存在接缝，可视具体结构形式及甲方要求进行必要的防水节点处理，可用 JCTA-690水泥基弹性防水膜涂刷接缝部位c） 安装钢构件时，如保温系统受到局部损坏，应及时对其进行修补d） 进行干挂石材固定安装，石材之间留缝应用专用密封胶进行密封4.7节点部位处理1.门窗洞口节点3乩 38* 40无机保温砂浆jT聚氨酯发泡剂滴水构造II W'C防水砂浆嵌缝 表涂弹性防水膜密封胶外墙外侧外墙内侧密封胶防水砂浆嵌缝/表涂弹性防水膜聚氨酯发泡剂滴水构造平窗竖剖图注：具体按设计构造要求2. 内隔墙节点I无机保温砂浆室外3.分户墙节点无机保温砂浆室外4.内墙节点室外内 室「F.7JA1J-4-JFJI7J-J3 |"丁丄ll-*.Fr*A,,T-%-J3*JI31-TJF1S 亠1亠Fl-J--lir* m-<*rr*34s 1■ 气--bfil ・■ -I ■ ■-」-■ Fl r ■ li -弓・ 一-■■■-I -・■!■!■■ - -・IBr・ -=・-」・・・l!8,;」内墙粉刷层 窄幅网格布搭接5. 厨卫间内墙节点考虑到厨卫间保温系统长期受到潮气大、 湿度高等不利因素影响，因此在内墙保温系统完成后，建议在保温系统表面进行防水处理， 以确保保温系统不受潮气等影响 而被破坏。
建议采用 JCTA-690U型水泥基弹性防水膜在保温系统表面批两遍，厚度 为1mn厚做防水处理6. 墙身结构线脚节点处理本项目外立面墙身采用结构线脚做装饰造型， 该结构线脚应采取保温措施进行包 覆，具体根据设计要求7. 其他节点详图参照《JCTA-950无机保温砂浆系统建筑构造》5 饰面层施工要求5.1 外墙涂料饰面层施工要求保温抹面层施工完毕，需养护 3d 以上，并待墙面干燥后，方可进行后续饰面层 的施工：1 外墙腻子：应采用 JCTA-600-4 柔性外墙腻子；2 涂料：宜采用 WB-1 弹性外墙涂料或采用其他与系统相容的水性弹性外墙涂 料5.1.1 外墙腻子施工1 应采用 JCTA-600-4 柔性外墙腻子在施工前将柔性外墙腻子甲乙两组份按粉 液比 7：3 的比例用手提式电动搅拌机充分将其搅拌均匀，无生粉团、结块2 将调匀的腻子用铁板在已处理干净的基层上批刮二遍，腻子厚度不小于1.2mm第二遍应待第一遍表干后进行，一般两遍间隔约 3~6h （视环境温度而定）3 为便于施工及保证以后涂刷效果，建议最后一遍腻子批后表面即用湿的海绵 或排笔做细扫毛处理4 外墙腻子施工完毕后，需养护 2d 以上，方可进行后续饰面涂料施工。
5.1.2 外墙涂料涂装按相应的外墙涂料产品及施工规范要求进行5.2 内墙涂料饰面层施工要求保温系统养护好后即可进行内墙腻子（宜采用 JCTA-600A耐水内墙腻子）、内墙涂料（宜采用 WB-4内墙乳胶漆）施工6 保温施工注意事项1. 施工期间及完工后24h内,基层及环境温度不应低于在 5C,雨、雪天及 大于五级风外墙面不得施工；夏季气温高，应避免高温烈日下施工2. 基层的处理应符合《建筑装饰装修工程质量验收规范》 （GB50210中一 般抹灰工程的质量要求，方可进行保温施工3. 现场拌制材料时不得掺加其他任何物剂 拌制好的材料应在 3-4h 内用完， 超时不得再拌混使用4. 施工好的材料24h内应避免淋雨、淋水5． 如遇眼部接触本产品应及时就医处理。
