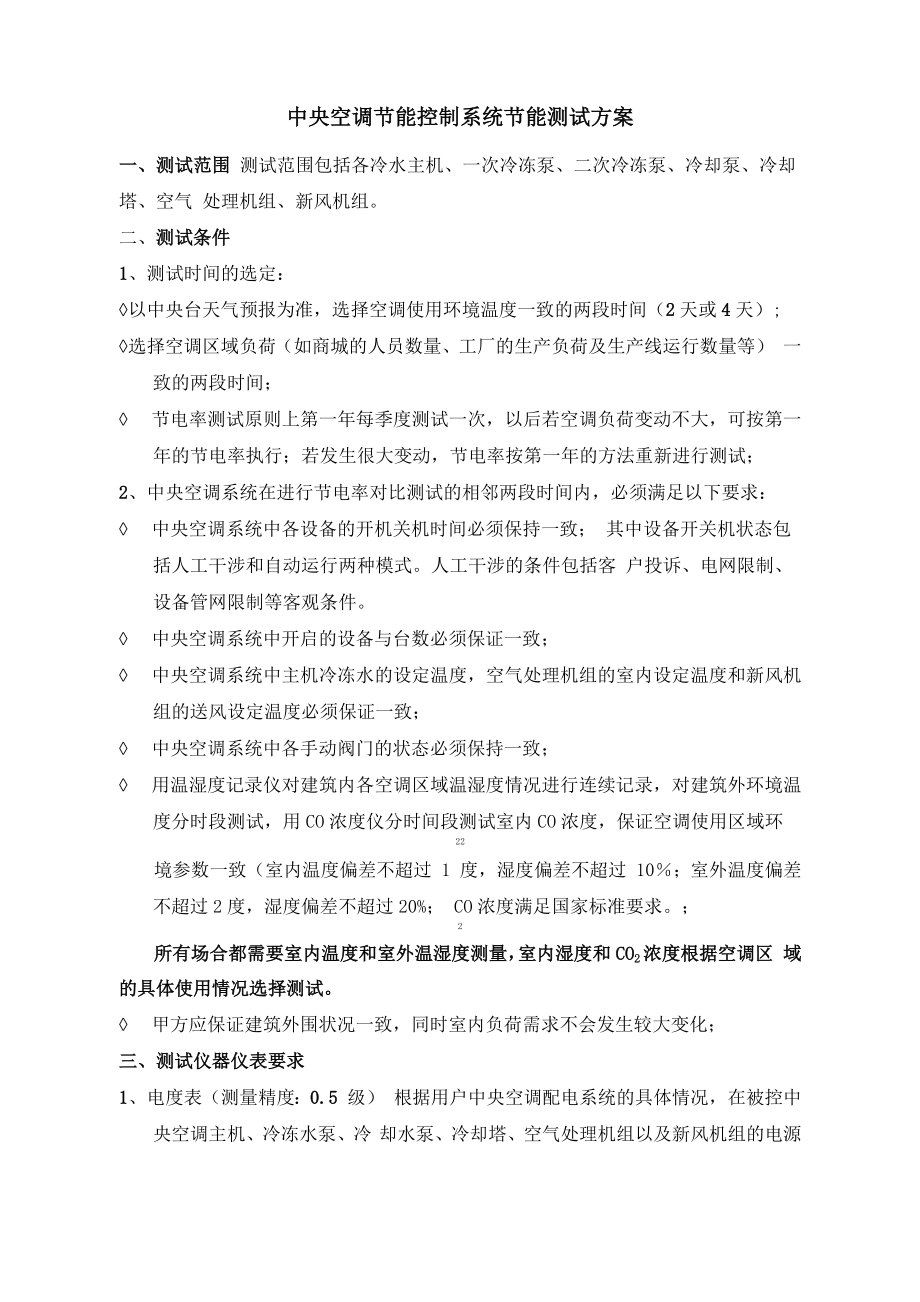

中央空调节能控制系统节能测试方案一、测试范围 测试范围包括各冷水主机、一次冷冻泵、二次冷冻泵、冷却泵、冷却塔、空气 处理机组、新风机组二、测试条件1、测试时间的选定：◊以中央台天气预报为准，选择空调使用环境温度一致的两段时间（2天或4天）;◊选择空调区域负荷（如商城的人员数量、工厂的生产负荷及生产线运行数量等） 一致的两段时间；◊ 节电率测试原则上第一年每季度测试一次，以后若空调负荷变动不大，可按第一 年的节电率执行；若发生很大变动，节电率按第一年的方法重新进行测试；2、中央空调系统在进行节电率对比测试的相邻两段时间内，必须满足以下要求：◊ 中央空调系统中各设备的开机关机时间必须保持一致； 其中设备开关机状态包括人工干涉和自动运行两种模式人工干涉的条件包括客 户投诉、电网限制、设备管网限制等客观条件◊ 中央空调系统中开启的设备与台数必须保证一致；◊ 中央空调系统中主机冷冻水的设定温度，空气处理机组的室内设定温度和新风机 组的送风设定温度必须保证一致；◊ 中央空调系统中各手动阀门的状态必须保持一致；◊ 用温湿度记录仪对建筑内各空调区域温湿度情况进行连续记录，对建筑外环境温 度分时段测试，用CO浓度仪分时间段测试室内CO浓度，保证空调使用区域环22境参数一致（室内温度偏差不超过 1 度，湿度偏差不超过 10％；室外温度偏差 不超过2度，湿度偏差不超过20%； CO浓度满足国家标准要求。
2所有场合都需要室内温度和室外温湿度测量，室内湿度和CO2浓度根据空调区 域的具体使用情况选择测试◊ 甲方应保证建筑外围状况一致，同时室内负荷需求不会发生较大变化；三、测试仪器仪表要求1、电度表（测量精度：0.5 级） 根据用户中央空调配电系统的具体情况，在被控中央空调主机、冷冻水泵、冷 却水泵、冷却塔、空气处理机组以及新风机组的电源进线处安装三相电度表计量装 置（含电流互感器），要求所安装电度表的计量范围能覆盖全部被控中央空调系统中 各设备，但不应包含可能运行的非被控中央空调系统的设备2、 温湿度测量仪（测量精度：温度土 0.5°C，湿度土 3%RH） 根据用户中央空调区域的具体情况，在被控设备的使用区域和室外环境选择几个有代表性的点进行测试（原则上室内不超过3组，室外不超过1组），如有测 点，可选择测点的测试数据3、 CO2浓度仪（测量精度：±100ppm）根据用户中央空调区域的具体要求，可选择测试空调区域的co2浓度四、 测量方法1、 采用中央空调系统在变流量（节能控制系统运行，下同）工况下运行和在定流量（即原系统工频运行，下同）工况下运行的能耗进行对比的测试方法即中央空 调系统在相邻两天中，采用变流量和定流量交替运行，对其能耗进行测试、记录 和对比。
2、 测试期间中央空调系统中各设备运行时间要求保持一致，每天测试抄表时间为从 早上开第一台中央空调设备之前，到下午关闭中央空调最后一台设备之后为止3、 测试期间主机冷冻水出口温度设置一样，运行时间要求保持一致在连续的测试 过程中，选取具有可对比性的数据进行对比，计算相关节电率，其他未选用数据 仅作参考4、 对于有末端风系统的测试，测试期间室内温度设置一样，运行时间要求保持一致 在连续的测试过程中，选取具有可对比性的数据进行对比，计算相关节电率，其 他未选用数据仅作参考五、 节能测试的有效性1、 按小时抄表的温度、湿度数据的算术平均值偏差应满足以下条件：1） 室外温度偏差不超过2度，室外湿度偏差不超过20%，认可；否则，另行商定是 否直接修正结果、另行安排补测、选取其中某个有效时间段数据等方式处理2） 内部环境温度偏差不超过 1 度，湿度偏差不超过 10%，认可；否则，同上处理2、 中央空调系统中各设备的开启台数及运行时间（人工干涉模式or自动运行模式） 一致，认可；否则，同上处理3、生产车间变压器电流平均波动小于3%，认可；否则，同上处理六、节电率及节电量的计算方法1. 中央空调系统冷冻/冷却水泵节电率及节电量计算方法1） 中央空调系统冷冻/冷却水泵节电率计算办法在中央空调系统冷冻/冷却水泵节能控制柜内安装有功电度表，在满足中央空调 系统节电率测试条件的相邻 2 天内。
冷冻/冷却水泵 1 天采用原控制方式（工频）运 行，其耗电量为W ；另一天采用节能方式（变频）运行，其耗电量为W计算出节 工变能方式运行时冷冻/冷却水泵节电率耳.为：100%工在另一符合条件的时间内，用上述方法再进行节电率的测定，取 2-3 次算术平 均值，计算出中央空调系统冷冻/冷却水泵节电率 泵100%耳 +H +... +n= 泵1 泵2 泵"Xn2） 中央空调系统冷冻/冷却水泵节电量计算方法中央空调系统冷冻/冷却水泵节电量W 的计算公式如下：节泵WW = 表泵 —W节泵 1 —耳 表泵泵其中：耳为上述测定、双方认可的节电率；泵W 泵为采用节能方式运行后,水泵用电表测定的水泵实际用电量2. 中央空调系统末端风柜节电率及节电量计算方法1） 中央空调系统末端风柜节电率计算办法在中央空调系统空调末端风柜节能控制柜内安装有功电度表，在满足中央空调系统节电率测试条件的相邻2天内中央空调系统末端风柜 1 天采用原控制方式（工频）运行，记录空调末端风柜耗电量为W ；另一天采用节能方式（变频）运行，记录工空调末端风柜耗电量为W 计算出节能方式运行时空调主机节电率"|为：变 风1100%W — W X= 工 变风1 w工在另一符合条件的时间内，用上述方法再进行节电率的测定，取 2-3 次算术平 均值，计算出空调末端风柜节电率 。
风q 耳 +q +... +n = 风i 风2 风” % 100%风 f2） 中央空调系统末端风柜节电量计算方法中央空调系统末端风柜节电量W 的计算公式如下：节风WW = 表风—W节风 1 —q 表风风其中： q 为上述测定、双方认可的节电率；风W 为采用节能方式运行后,末端风柜用电表测定的风柜实际用电量 表风3. 中央空调系统空调主机节电率及节电量计算方法1） 中央空调系统空调主机节电率计算办法在中央空调系统空调主机控制柜上安装有功电度表，在满足中央空调系统节电率测试条件的相邻2天内中央空调系统冷冻水泵，冷却水泵及末端风柜1天采用 原控制方式（工频）运行，记录空调主机耗电量为W工；另一天采用节能方式（变频） 运行记录空调主机耗电量为食计算出节能方式运行寸空调主机节电率q 主i为qW — W %工 变 100%主1W工在另一符合条件的时间内，用上述方法再进行节电率的测定，取 2-3 次算术平 q均值，计算出空调主机节电率 主100%+q +... +q主1 主2 主n %^~n2） 中央空调系统空调主机节电量计算方法中央空调系统空调主机节电量W 的计算公式如下：节主WW 二 表主—W节主 1—q 表主主其中： q 为上述测定、双方认可的节电率；主W 为采用节能方式运行后,空调主机用电表测定的风柜实际用电量。
表主4. 中央空调系统综合节电率及节电量计算方法1） 中央空调系统综合节电率计算办法在中央空调系统采用原控制方式（工频）运行时，将空调主机耗电量，冷冻/冷 却水泵耗电量及末端风柜耗电量相加，计算出采用原控制方式 （工频）运行时，中央 空调系统总耗电量 W ; 在中央空调系统采用节能方式（变频）运行时，将空调主机 总工耗电量，冷冻/冷却水泵耗电量及末端风柜耗电量相加，计算出采用节能方式（变频） 运行时，中央空调系统总耗电量 W 计算出节能方式运行时中央空调系统综合节总变电率耳为：1W - W 71总工―W总亠x 100%W总工在另一符合条件的时间内，用上述方法再进行节电率的测定，取 2-3 次算术平均值，计算出中央空调系统节电率耳耳 +耳 +... +n」 2 x 100%n2） 中央空调系统综合节电量计算方法中央空调系统综合节电量W 的计算公式如下：节总W = W + W + W节总 节 泵 节 风 节 主其中： W ,包括本次节能改造项目,中央空调系统所有冷冻/冷却水泵节电量； 节泵W ,包括本次节能改造项目,中央空调系统所有末端风柜节电量； 节风节主包括本次节能改造项目,中央空调系统所有空调主机节电量；七、测量时间及数据记录设备安装调试完毕后，甲、乙双方共同对中央空调系统进行节能测试。
被测试 的中央空调系统中各设备采用变流量和定流量交替运行，每季度测试一次，每次测 试共四天（定流量运行两天、变流量运行两天），按附表1的格式对中央空调系统中 各设备的能耗数据进行记录，按附表 2 的格式对中央空调系统中各设备的运行参数 进行记录。
