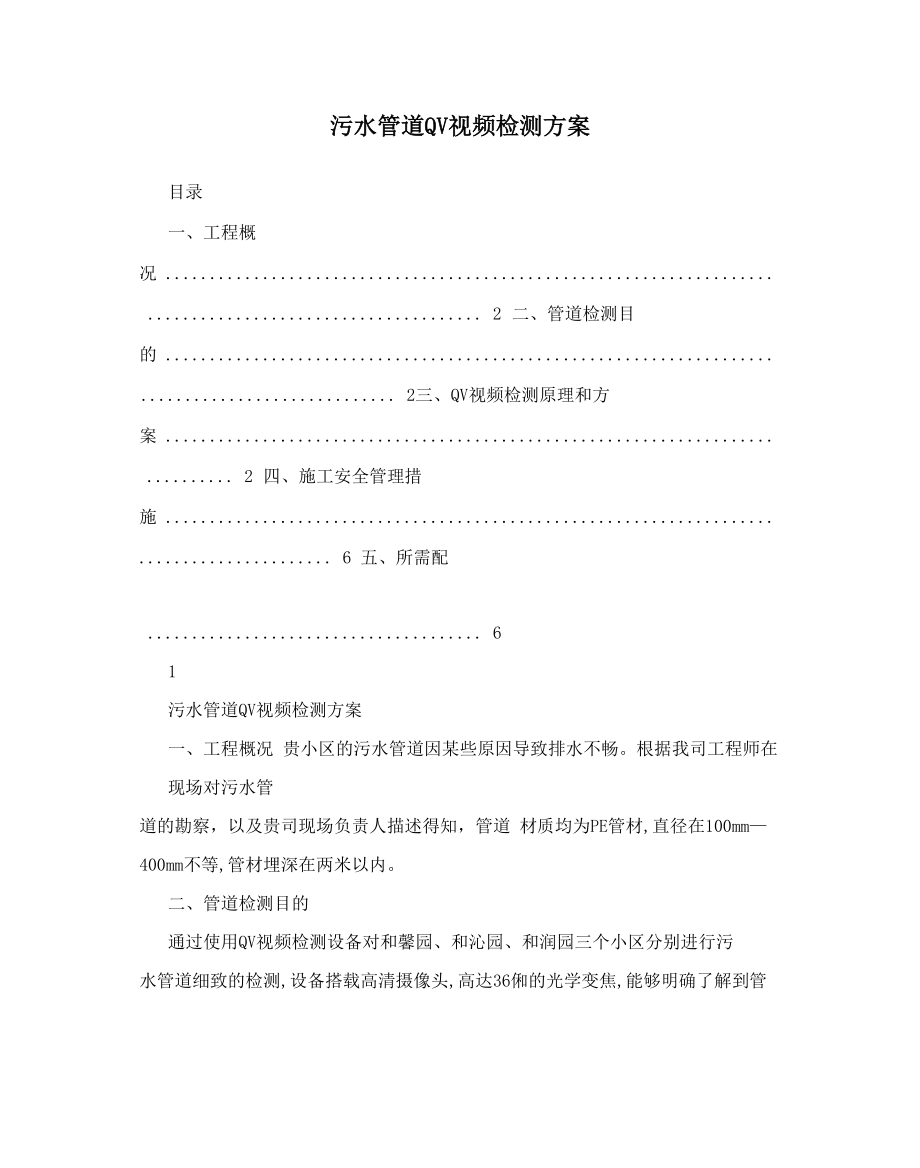

污水管道QV视频检测方案目录一、工程概况 2 二、管道检测目的 2三、QV视频检测原理和方案 2 四、施工安全管理措施 6 五、所需配 61污水管道QV视频检测方案一、工程概况 贵小区的污水管道因某些原因导致排水不畅根据我司工程师在现场对污水管道的勘察，以及贵司现场负责人描述得知，管道 材质均为PE管材,直径在100mm—400mm不等,管材埋深在两米以内二、管道检测目的通过使用QV视频检测设备对和馨园、和沁园、和润园三个小区分别进行污水管道细致的检测,设备搭载高清摄像头,高达36俰的光学变焦,能够明确了解到管道内部的具体情况,寻找是否有破裂戒者变形沉降位置,以及管道的堵塞错接严重程 度等问题三、QV视频检测原理和方案1、基本原理QV视频检测技术，也称管道摄像检查技术，是目前国际上用于管道状况检查最为 快捷、安全的手段采用QV检查技术检查地下管道质量，不传统的管道检查方法相 比，则具有以下的明显优点:，1，不需要人员直接进入管道，完全避免了可能发生的人身意外事故; ，2，由于利用了现代科技手段，工作效率和质量得到了大大提高，能以更快的 速度发现管内存在的问题，找出问题的根源，大大缩短排除故障时间;，3，为修复、疏通、清洗管道方案的确订提供可靠准确的依据;2，4，为管道施工竣工验收、接管状况检查提供十分科学而有效的方法。
QV检查系统主要由四部分组成:控制器、高清摄像探头、连接线以及碳纤维伸 缩杆控制器不高清探头通过连接线缆连接起来，操作人员通过操作主控制器上的控 制键来控制潜望镜的灯光、仰俯角度，以及变俰大小探头拍摄到管道内部影像会 通过电缆传输到控制器的显示屏上，操作员可实时监测管道内部状况，同时将原始影 像数据记录并存储下来，以便做进一步的评估分析当完成QV检查的外业工作后， 根据相关规范规程和要求对管道检查的录像资料进行缺陷编码和抓取缺陷图片，进 行缺陷分析并编写检查评估报告同时根据用户要求对QV影像资料进行压缩处理, 提供录像光盘存档，以指导下一步的管道修复戒养护工作管道QV检测示意图现场实际工作检测图4管道内实际拍摄图52、检测方案由于待测管道为正在使用中的管道,所以管道内可能戒多戒少都会存在一些生活垃圾，鉴于管道直径比较小，少量的垃圾也会阻碍到QV设备的视野宽度和远度 为了更好的对管道进行详细检视摸查,建议贵司前期先对管道进行冲洗,之后我们再 进行视频检测,效果会更好四、施工安全管理措施(1) 检测车周围按方围挡,路人不得靠近2) 现场工作人员均佩戴安全帽和反光服,配有雪糕筒,保证施工安全。
3) 一般情况下,绝对不允许人员下井操作五、所需配合一、实际操作时,贵司应安排好现场工作人员跟进,配合我方工作人员检测 二、提前清洗管道,以配合我司人员检测。
