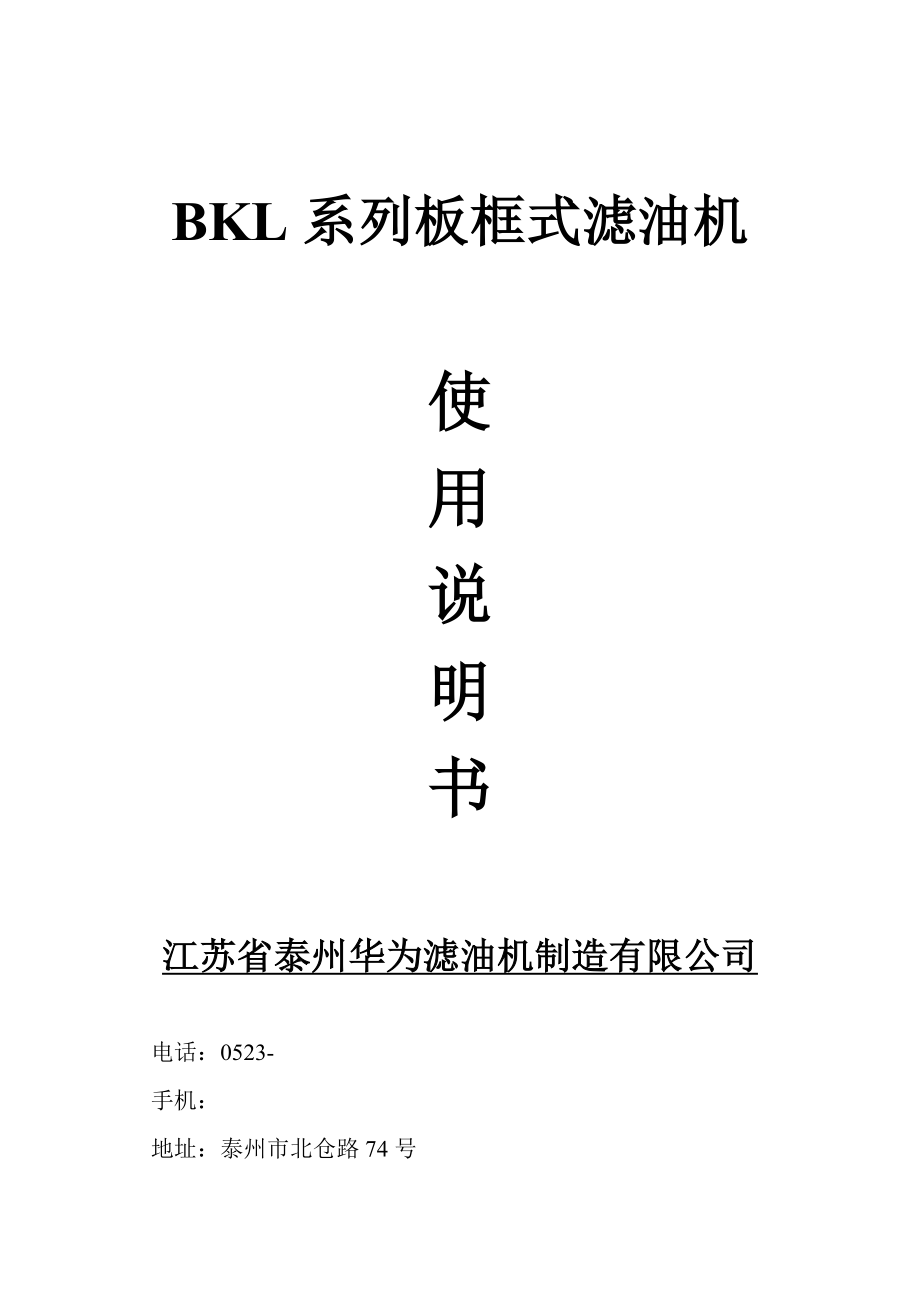

BKL系列板框式滤油机使用说明书江苏省泰州华为滤油机制造有限公司 ：0523- ： 地址：泰州市北仓路74号目 录一、用途………………………………………………1二、主要结构特征……………………………………1三、外型结构与工作原理图…………………………2四、技术规格…………………………………………3五、调整及试车………………………………………4六、操作规程…………………………………………4七、机器的维护和保养………………………………4八、简易故障的排除方法……………………………5九、随机附件…………………………………………6一、用途滤油机是专供电厂，变电所，供电所，油库及有关企业对变压器油，电容器油，锭子油以及绝缘油进行过滤，去除杂志和水分，提高油液的耐压性能对油液有很好的净化作用是非常理想的节油回收设备二、主要结构特征此机是由齿轮轮泵，滤清器，安全阀，回油阀，滤床，后支架，底盘，拉杆，连轴器，以及电动机等部件组成齿轮泵，连轴器以及电动机安装在底盘上，滤请器安装在齿轮泵的前侧在滤清器上装有回油阀，滤床安装在齿轮泵的上方，其中滤板框顺序交替组成过滤室滤纸夹在滤板和滤框的中间进出油口胶管连接在进出管接头上，当油液从滤清器进油口处被吸入，通过滤清器排除掉较大的颗粒杂志后，在进入齿轮泵。
齿轮泵在电机的带动下旋转产生挤压力，使油液进入滤床，渗透出滤纸将油液杂志滤净然后将油液从出油管排除出当油压超过规定值时安全阀就立刻启动，使油液在油泵中自行循环，油压不再上升，以确保设备的安全，油样阀供取油样进行耐压及其他理化性能的实验本机采用底盘滚轮结构可以通过人力拉动拉杆移动名称单位型号BKL0.7/224BKL0.7/224BBKL1.8/280BKL1.8/280BBKL2.0/280BKL2.0/280BBKL2.3/280BKL2.3/280BBKL-50BKL-125BKL-160BKL-200额定流量L/min50125160200过滤面积平方米0.71.82.02.3过滤压力Pa2.5最大过滤压力Mpa5.88滤油粘度Cst≤33过滤精度μm≤20滤框数量块8131517滤板数量块9141618滤纸规格mm234×234300×300300×300300×300板框规格mm224×224295×295295×295295×295电机功率Kw1.13.0进口管径寸12出口管径寸3/41.5五、调整及试车1、滤床上滤板，滤框，滤纸的放置位置是在贴近两端止推板压紧板各放置3张滤纸、然后放置滤板，再后滤板，滤板滤框交替顺序安放，板与框之间各放滤纸2张，滤板与滤框放置时应注意同侧的撑耳形状应为一致。
否则将失去过滤能力，滤纸应使用清洁干燥的滤纸，若使用清洁或烘干的旧滤纸时，就将滤纸赃物的一面对着滤框放置以免上面的未清洗干净的杂质被冲刷下来污染油液滤板，滤框，滤纸安装完毕后，应复查位置是否正确，然后旋转紧手柄最后盖上油盖注意：压紧手柄不允许加长操作）2、检查各部分是否有松动现象，用手转动连轴器，看是否有卡阻现象一切正常后，开启电机看油泵转动方向是否和箭头方向一致，不得反向接电源是应整机接地3、机器运转1分钟后压力是0.07Mpa为正常指针大于0.4Mpa，应停车检查六、操作规程1、操作者应熟悉本机的性能以及操作方法2、机器启动后，应检查压力表的读数情况，一旦有异常现象，立即停车检查3、根据油的干净度，在循环过滤2—3倍后，打开油样阀，取样实验，直到合格为止4、工作一段时间后，压力会升高到0.4Mpa以上或比初始压力要低，系滤纸被击破或残留的杂质已经覆盖了整个滤纸，须更换5、安全阀在出厂时已经调试好，不得随便拆卸如确有必要，须检验合格后方可继续使用6、工作时如发现油箱的渗油位置超过游标，可开启回油阀，将油放净在关闭回油阀7、过滤结束，清洗机器，涂上防锈油，放置在干燥通风的地方七、机器的维护和保养1、所有的密封表面，应涂上防锈油。
如滤板，滤框，前压板，压紧板）2、滤网、梯行螺杆等要清洗干净，涂上防锈油3、所有的管道接头，应包扎好，防止异物进入管道系统4、在移动过程中，要防止撞击，翻倒，以免机器损伤，降低机器的工作性能八、简易故障的排除方法故障原因排除方法油路系统连接处漏油拧紧螺冒或更换密封圈滤油量不足1、清洗滤清器2、检查滤板滤框同侧撑耳是否一致3、滤纸的孔是否对准滤板的孔安全阀漏气压力小1、调整弹簧压力至安全阀开启压力2、将安全阀清洗后用金刚砂研磨滤油机不能启动1、保险丝烧断应更换2、插头接触不良，检查后予以更换九、随机附件1、产品出厂合格证2、使用说明书3、打孔器4、耐压耐油管（2件）5、油管箍喉（2件）注：在使用前请把丝杆夹紧，并将板框安放整齐，防止假紧导致漏油。
