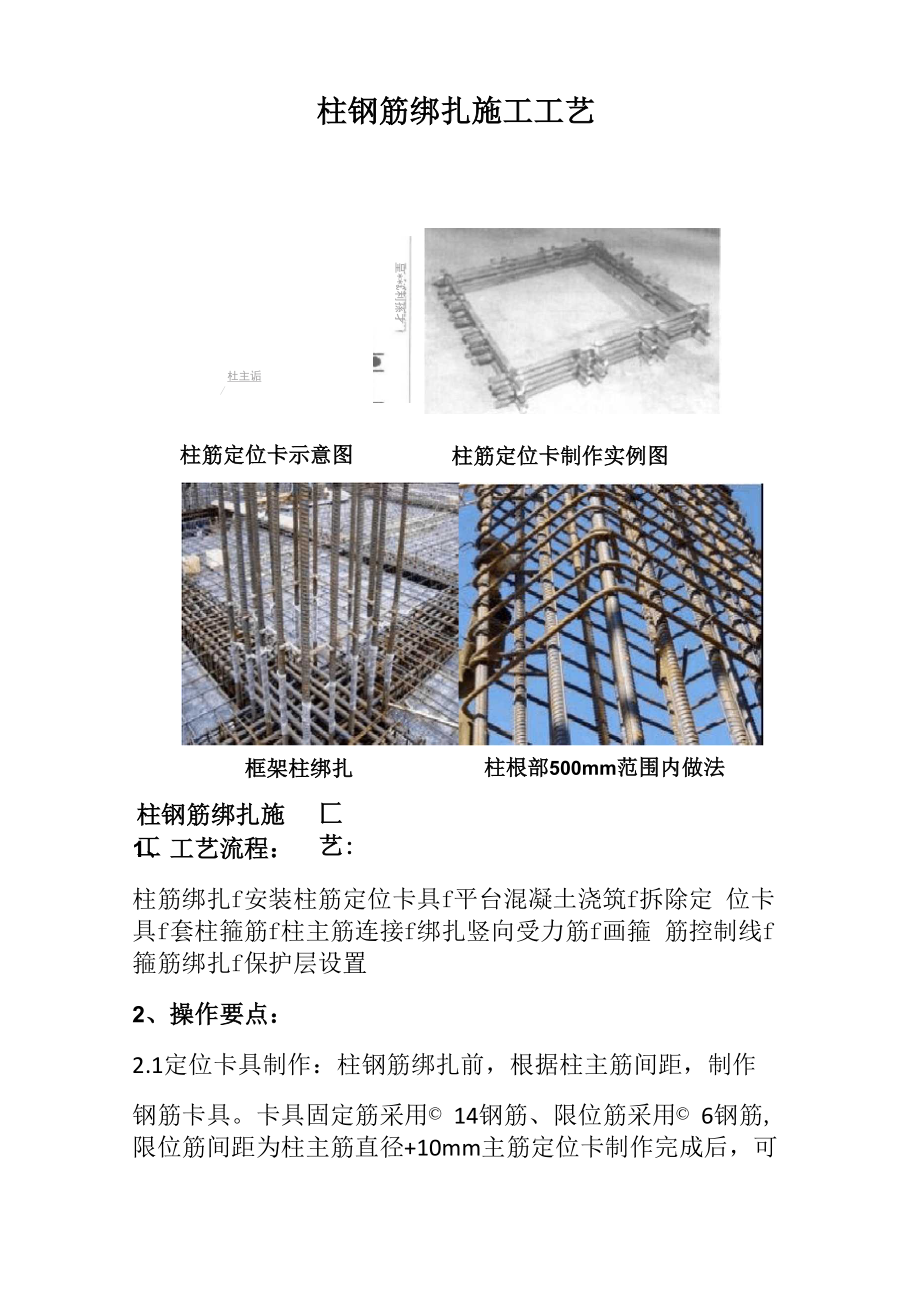

柱钢筋绑扎施工工艺杜主诟/呈**£利孫才柱筋定位卡制作实例图柱筋定位卡示意图框架柱绑扎柱根部500mm范围内做法柱钢筋绑扎施工匚艺:1、工艺流程：柱筋绑扎f安装柱筋定位卡具f平台混凝土浇筑f拆除定 位卡具f套柱箍筋f柱主筋连接f绑扎竖向受力筋f画箍 筋控制线f箍筋绑扎f保护层设置2、操作要点：2.1定位卡具制作：柱钢筋绑扎前，根据柱主筋间距，制作钢筋卡具卡具固定筋采用© 14钢筋、限位筋采用© 6钢筋, 限位筋间距为柱主筋直径+10mm主筋定位卡制作完成后，可 涂刷黄色油漆标示2.2 柱筋绑扎：根据钢筋位置线校正板面上部预留柱筋，吊 装绑扎柱筋2.3 柱筋定位卡具放置：按照图纸要求绑扎好柱钢筋绑扎 成型后，在距楼面标高上 20cm 处安装定位卡具，并与主筋 绑扎牢固2.4 套柱箍筋：按图纸要求间距，计算好每根柱箍筋数量， 先将箍筋套在下层伸出的搭接筋上，然后立柱子钢筋（包括 采用机械连接或电渣压力焊连接施工），当采用绑扎搭接连 接时，在搭接长度内，绑扎不少于 3个，绑扣要向柱中心 如果柱子主筋采用光圆钢筋搭接时，角部弯钩应与模板成 45 度，中间钢筋的弯钩应与模板成 90度2.5竖向受力钢筋连接：主主筋上①16mm采用直螺纹套筒机 械连接，①12mm、①14mm根据现场实际情况考虑电渣压 力焊连接或者钢筋绑扎搭接连接，＜①12mm采用钢筋搭接绑 扎连接。
绑扎接头的搭接长度应符合设计要求和规定，框架 梁、牛腿及柱帽等钢筋，应放在柱的纵向钢筋内侧2.6 画箍筋间距线：在立好的柱子竖向钢筋上，按图纸要求用粉笔画箍筋间距线，第一根箍筋距离楼面一般为 50mm2.7 柱箍筋绑扎：2.7.1、按已画好的箍筋位置线，将已套好的箍筋往上移动， 由上往下绑扎，宜采用缠扣绑扎2.7.2、箍筋的接头（弯钩叠合处）应交错布置在四角纵向钢 筋上；箍筋转角与纵向钢筋交叉点均应扎牢（箍筋平直部分 与纵向钢筋交叉点可间隔扎牢），绑扎钢筋时，绑扣相互间 应成八字形箍筋与主筋要垂直2.7.3、箍筋的弯钩叠合处应沿柱子竖筋交错布置，并绑扎牢 固；箍筋闭合处处与柱主筋搭接区时，箍筋弯钩应设平直段， 保证箍筋与主筋贴合；箍筋应尽量错开直螺纹套筒连接区 域2.7.4、如箍筋采用 90 度搭接，搭接处应焊接，焊缝长度单 面焊缝不小于 5d2.7.5、柱上下两端箍筋应加密，加密区长度及加密区内箍筋 间距应符合设计图纸要求，如设计要求箍筋设拉筋时，拉筋 应钩在箍筋和主筋结合部2.7.6、下层柱的钢筋露出楼面部分，在距楼面以上 50cm 处 宜用工具式柱箍将其收进一个柱筋直径，以便上层柱的钢筋 搭接。
当柱截面有变化时，其下层柱钢筋的露出部分，必须 在绑扎梁的钢筋之前，先行收缩准确露出部分钢筋符合） 2.8 保护层设置：保护层垫块应绑在柱纵向钢筋外皮上，使 用水泥砂浆垫块、塑料卡，间距控制在1000mm左右以保证 主筋保护层厚度尺寸正确 2.9 柱筋绑扎后，不得攀爬在 混凝土面以上 500mm 范围内主筋采用塑料薄膜缠绕，减少 混凝土对主筋的污染，混凝土浇筑完成后，压光时将塑料薄 膜清理干净，并将钢筋周边混凝土抹压密实3、质量要求：3.1 钢筋进场时，应按现行国家标准《钢筋混凝土用热轧带 肋钢筋》等的规定抽取试件作力学性能检验，其质量必须符 合有关标准的规定3.2 钢筋规格、形状、尺寸、数量、锚固长度、接头位置， 必须符合设计施工图纸及规范的规定，如有变更，需办理设 计变更文件3.3 箍筋末端应弯成 135°平直部分长度为 10d3.4 层高超过 4m 时，搭架子进行绑扎，并采取措施固定钢筋， 防止柱钢筋骨架不垂直3.5 钢筋的隐蔽验收应符合《混凝土结构工程施工质量验收 规范》等相关要求3.6 柱筋定位卡加工尺寸必须严格按照柱主筋间距及柱主筋直径加工，主筋允许偏差±5mm严格控制定位卡安装位置, 避免过高不牢靠及过低浇筑混凝土后不易取出。
定位卡的表 面清洁，无锈蚀、缺陷、油污。
