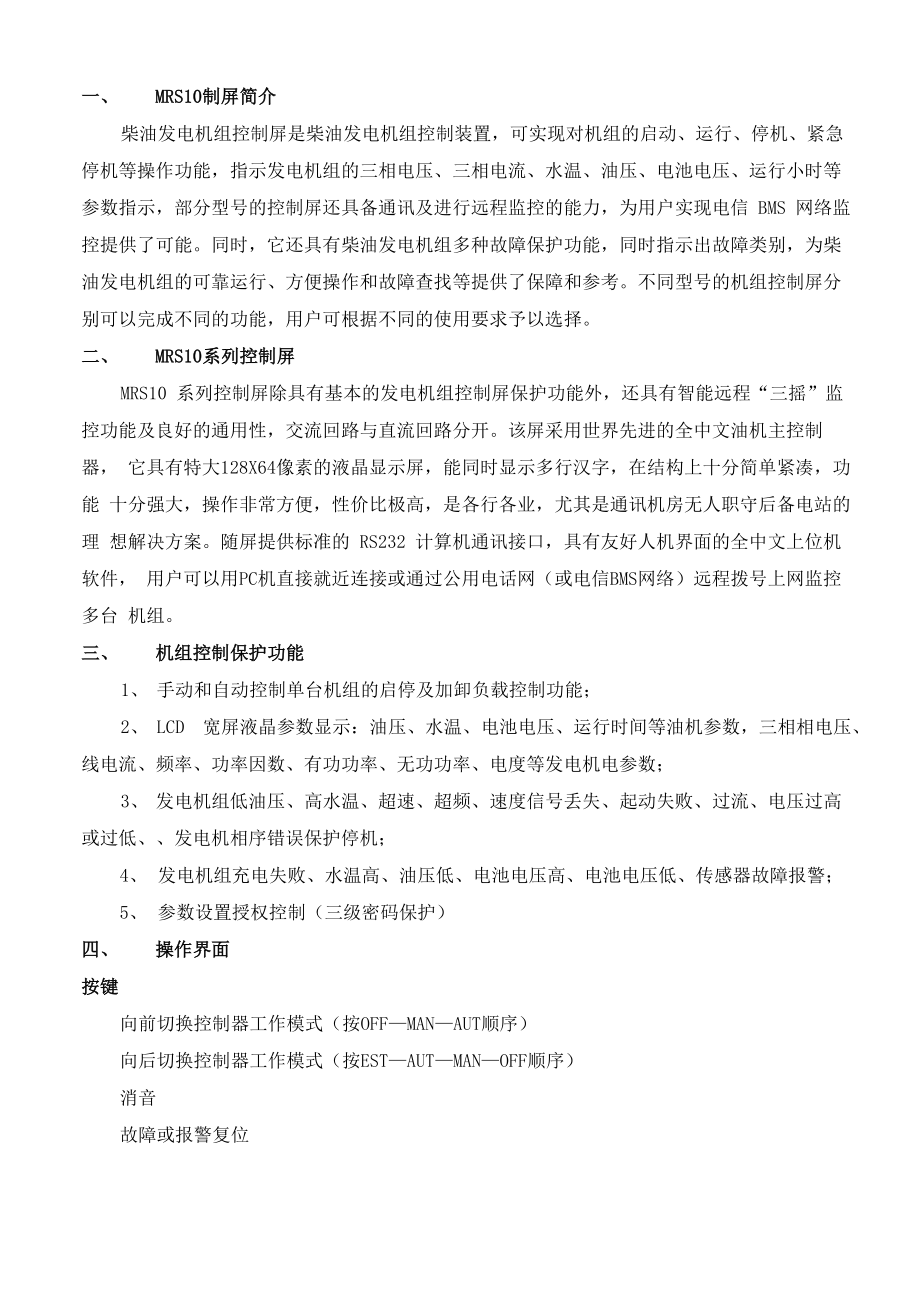

一、 MRS10制屏简介柴油发电机组控制屏是柴油发电机组控制装置，可实现对机组的启动、运行、停机、紧急 停机等操作功能，指示发电机组的三相电压、三相电流、水温、油压、电池电压、运行小时等 参数指示，部分型号的控制屏还具备通讯及进行远程监控的能力，为用户实现电信 BMS 网络监 控提供了可能同时，它还具有柴油发电机组多种故障保护功能，同时指示出故障类别，为柴 油发电机组的可靠运行、方便操作和故障查找等提供了保障和参考不同型号的机组控制屏分 别可以完成不同的功能，用户可根据不同的使用要求予以选择二、 MRS10系列控制屏MRS10 系列控制屏除具有基本的发电机组控制屏保护功能外，还具有智能远程“三摇”监 控功能及良好的通用性，交流回路与直流回路分开该屏采用世界先进的全中文油机主控制器， 它具有特大128X64像素的液晶显示屏，能同时显示多行汉字，在结构上十分简单紧凑，功能 十分强大，操作非常方便，性价比极高，是各行各业，尤其是通讯机房无人职守后备电站的理 想解决方案随屏提供标准的 RS232 计算机通讯接口，具有友好人机界面的全中文上位机软件， 用户可以用PC机直接就近连接或通过公用网（或电信BMS网络）远程拨号上网监控多台 机组。
三、 机组控制保护功能1、 手动和自动控制单台机组的启停及加卸负载控制功能；2、 LCD 宽屏液晶参数显示：油压、水温、电池电压、运行时间等油机参数，三相相电压、 线电流、频率、功率因数、有功功率、无功功率、电度等发电机电参数；3、 发电机组低油压、高水温、超速、超频、速度信号丢失、起动失败、过流、电压过高 或过低、、发电机相序错误保护停机；4、 发电机组充电失败、水温高、油压低、电池电压高、电池电压低、传感器故障报警；5、 参数设置授权控制（三级密码保护）四、 操作界面按键向前切换控制器工作模式（按OFF—MAN—AUT顺序）向后切换控制器工作模式（按EST—AUT—MAN—OFF顺序）消音故障或报警复位启动机组卸载/停机翻页键（按参数测量页—参数设置页—故障报警页的顺序） 用于在参数设置页内向上选定参数设置项，或向上选定参数测量页或增加选定参数项的设 置值用于在参数设置页内向下选定参数设置项，或向下选定参数测量页或增加选定参数项的设 置值回车键，用于确认参数设置值 发电机电压正常指示灯：如发电机电压正常且满足设置要求，绿灯亮 机组故障指示灯：如机组出现报警或故障，红灯闪烁在按下故障复位键后，红灯亮平光 （如故障继续存在）或熄灭（如故障已排除）。
操作方法怎样改变控制器的运行模式？用“一” “一”键选择所需的运行模式OFF—MAN—AUT—TEST 在自动模式下，该键不起作用显示菜单 总共有两个大菜单：参数测量页—参数设置页，每一个都有几个小菜单页，可用翻页键选 取所需的大菜单，然后用上下键选取小菜单页怎样读取测量参数？ 可先用翻页键选取所需的参数测量页大菜单，然后用上下键选取 其中的一页参数测量 页发电机输出有功功率表（模拟表表计形式）发电机运行状态运行模式功率因数，带载情况机组转速发电机电参数页发电机频率发电机三相相电压（三条柱状图）发电机三相电流（三条柱状图）传感器测量页模拟量输入 1（油压）的测量值（单条柱状图）模拟量输入 2（水温）的测量值（单条柱状图）电池电压发电机功率页有功功率（每相有功功率及三相总有功功率）功率因数（每相有功功率及三相总有功功率）无功功率（每相无功功率及三相总无功功率）视在功率（每相视在功率及三相总视在功率）计数页三相总有功电度数三相总无功功率电度数运行小时数启动次数下次修期怎样设置参数？1、 用翻页键选取所需的参数设置页大菜单2、 用上下键选取其中的一页3、 按下确认键4、 用上下键选取其中的一项参数设置项5、 前面有“*”的参数项表示受密码保护，须在密码页内输入正确的密码后方可修改6、 按下确认键7、用上下键增减参数设置值，当按下上键和下键超过二秒，则参数值加或减越来越快 怎样调节液晶显示的背光当在参数测量页时同时按下确认键及上键或下键可增加亮度或降低亮度。
怎样查看控制器的序列号及软件版本？当在参数测量页时先按下确认键再按下翻页键，则序列号及软件版本等信息会显示十秒1、控制器设置的名称（在机组基本参数设置页中可设置）2、 控制器8 位数序列号3、 软件版本4、应用程式5、名称怎样查看故障信息1、 可先用翻页键选取所需的参数测量页大菜单，然后用上键翻至报警信息页，反白显示 的故障继续存在，没有反白显示的故障已不存在，但尚未确认2、 按下故障确认键可确认故障，如故障已不存在，则故障信息立即消失；如有新的故障 出现，故障报警页会有显示五、工作模式控制器共有四种控制模式：OFF关断一MAN手动一AUT自动，可用模式选择键选择OFF 关断模式MAN 手动模式1、 开机1） 当机组处于静止状态时，按下 START 启动键，油门打开，并接通启动马达进行盘车， 机组着车后自动退出启动马达，当第一次启动不成功时，经过启动间隔时间后，自动进行第二 次启动尝试，如果经过三次启动仍未着车，则发出启动失败信号，并关断油门2） 机组处于冷却停机状态时，按下 START 启动键，冷却停机延时取消，机组恢复正常运 行（可带载）状态3） 当发电机电压达到设定值时，发电机电压正常绿灯亮。
2、 合机组开关（带载）3、 停机1） 按下停机键，机组首先会自动断开机组输出开关，并开始冷却停机延时，等冷却停机 延时过后，机组自动停机2） 当机组处于冷却停机状态时，按下停机键，冷却停机取消机组立即停机 提示：在手动模式下，即使市电停电，机组也不会自动启动AUT 自动模式1、 当市电停电时，控制屏首先接到启动信号2、 经过启动延时后，机组启动，如在机组启动过程中，接到遥停信号，沿时过后机组自 动停机3、 如果在一定延时内，机组电压达到设定值，控制屏自动闭合机组开关如在延时范围 内，机组电压打不到设定值，则机组自动报警停机4、 如市电电压，频率恢复到正常值，并经市电恢复延时后，则控制屏分开机组开关，机 组经冷却延时后自动停机提示：在自动模式下，手动按下启动键或停机键不起作用重要：在自动模式下，出现停机故障后手动按下故障复位键后机组可能自动启动 重要：在需拆电池线或断开控制器电源时，应先将控制器置于关断模式，以防下次加电时， 由于控制器置于自动模式下，机组突然启动六、通讯模式与 PC 机直连MRS10系列控制屏主控制器可直接用标准的RS232通讯线与PC个人电脑直连通过MODEM远程拨号联接MRS10屏主控制器也可通过MODEM远程拨号联接到PC个人电脑。
上位机软件 LiteEdit通过使用上位机软件 LiteEdit 可以更方便地操作和监视各机组的运行，该软件必须运行 在 Windows98 或更高版本的系统平台上，它具有如下功能：1、 读取/设置参数2、 获取历史记录3、 遥控机组（开机，关机）4、 初始化遥控器5、 安装应用模式的程序6、 设置输入输出量的动作类型7、 直连或通过MODEM登录报警页说明MRS10系列屏主控制器提供以下几类报警信息：报警、卸载，有冷却停机延时的停机及立 即停机提示：每一个开关量输入口均可用上位机软件 LiteEdit 单独设置为一类报警每一个报 警信息均会在故障报警页显示，最近发生的显示在最上一行报警故障当有报警故障发生时，控制器仅在报警输出口有输出，并无其它动作，报警故障有：1、设为报警的开关量输入2、设为报警的模拟量输入3、传感器故障4、电池电压超限5、发电机相序错停机故障 当有停机故障发生时，控制器会不经冷却停机延时立即切断燃油，启动马达，预热及开关 合闸输出，停机故障有：1、超速2、转速过低3、 紧急停机按钮被按下4、 设置为停机故障的开关量输入口5、 设置为紧急停机故障的模拟量输入口6、 发电机开关或市电开关故障7、 发电机电压过高/过低8、 发电机三相电压不平衡9、 发电机电流过高10、 发电机三相电流不平衡。
