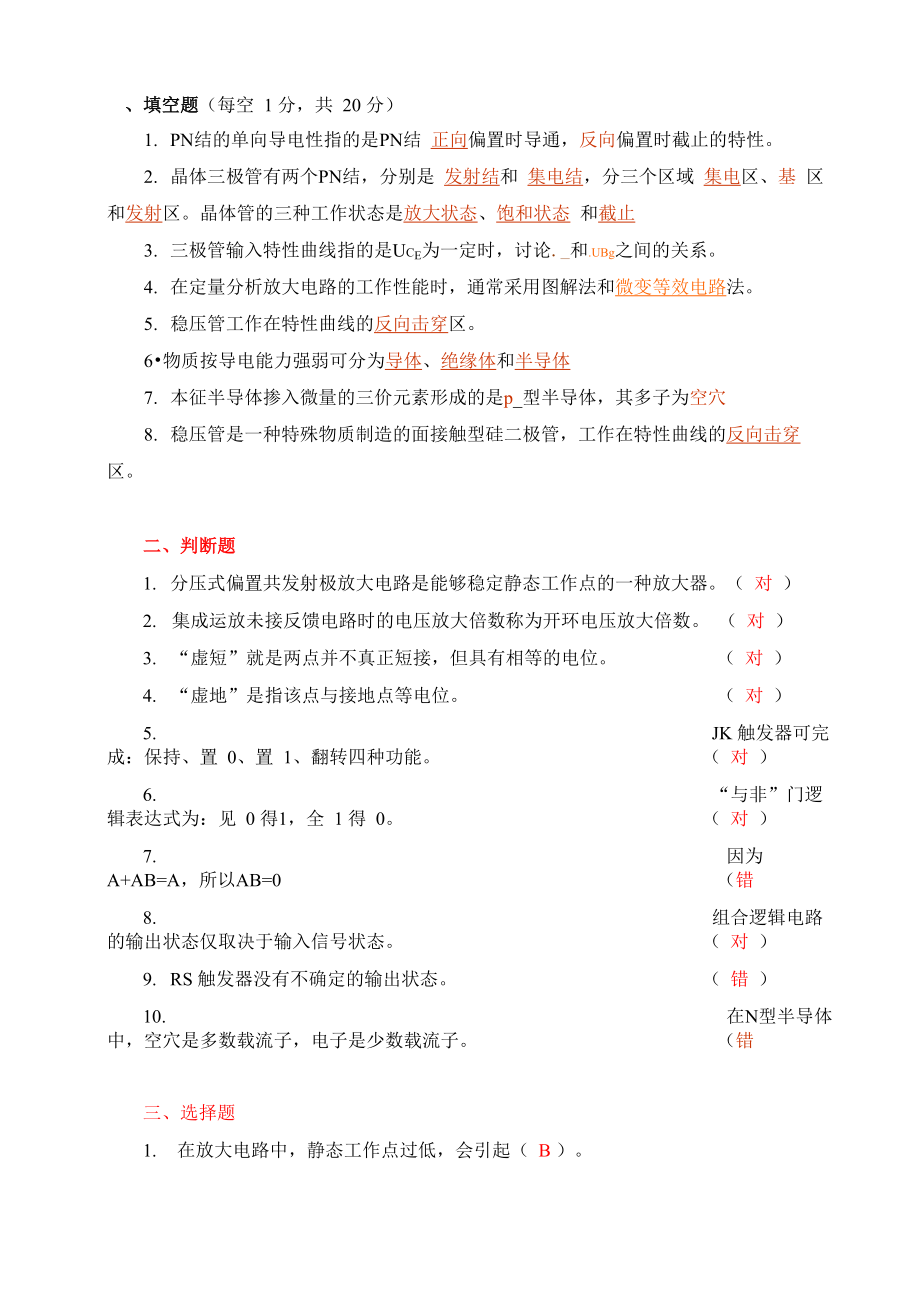

填空题（每空 1 分，共 20 分）1. PN结的单向导电性指的是PN结 正向偏置时导通，反向偏置时截止的特性2. 晶体三极管有两个PN结，分别是 发射结和 集电结，分三个区域 集电区、基 区和发射区晶体管的三种工作状态是放大状态、饱和状态 和截止3. 三极管输入特性曲线指的是UCE为一定时，讨论._和.UBg之间的关系4. 在定量分析放大电路的工作性能时，通常采用图解法和微变等效电路法5. 稳压管工作在特性曲线的反向击穿区6•物质按导电能力强弱可分为导体、绝缘体和半导体7. 本征半导体掺入微量的三价元素形成的是p_型半导体，其多子为空穴8. 稳压管是一种特殊物质制造的面接触型硅二极管，工作在特性曲线的反向击穿区二、判断题1. 分压式偏置共发射极放大电路是能够稳定静态工作点的一种放大器 对 ）2. 集成运放未接反馈电路时的电压放大倍数称为开环电压放大倍数 （ 对 ）3. “虚短”就是两点并不真正短接，但具有相等的电位 （ 对 ）4. “虚地”是指该点与接地点等电位 （ 对 ）5. JK 触发器可完成：保持、置 0、置 1、翻转四种功能 （ 对 ）6. “与非”门逻辑表达式为：见 0 得1，全 1 得 0。
（ 对 ）7. 因为A+AB=A，所以AB=0 （错8. 组合逻辑电路的输出状态仅取决于输入信号状态 （ 对 ）9. RS 触发器没有不确定的输出状态 （ 错 ）10. 在N型半导体中，空穴是多数载流子，电子是少数载流子 （错三、选择题1. 在放大电路中，静态工作点过低，会引起（ B ）A. 相位失真 B.截止失真 C.饱和失真 D.交越失真2. 在要求放大电路有最大不失真输出信号时，应该把静态工作点设置在（ A ）A.交流负载线的中点 B.交流负载线的上端C.直流负载线的中点 D.直流负载线的上端3. 稳压二极管的正常工作状态是（ C ）A.导通状态 B.截止状态 C.反向击穿状态 D.任意状态4. 用万用表直流电压挡测得晶体管三个管脚的对地电压分别是V] = 2V, V2=6V, V3 = 2.7V,由此可判断该晶体管的管型和三个管脚依次为（B ）A. PNP 管, CBE B. NPN 管, ECB C. NPN 管, CBE D. PNP 管, EBC5. 测得某电路板上晶体三极管3个电极对地的直流电位分别为Ve=3V, Vb = 3.7V, VC = 3.3V,则该管工作在（B ）。
A.放大区 B.饱和区 C.截止区 D.击穿区6. 用万用表RX1K的电阻挡检测某一个二极管时，发现其正、反电阻均约等于1KQ, 这说明该二极管是属于（ D ）A.短路状态 B.完好状态 C.极性搞错 D.断路状态7. 已知晶体管的输入信号为正弦波,下图所示输出电压波形产生的失真为（ C ）A.饱和失真 B.交越失真 C.截止失真 D.频率失真8. 集成运放工作性放大区,由理想工作条件得出两个重要规律是（ C ）A. U =U =0, i =i .BY =U =0, i =i =0＋ － ＋ － ＋ － ＋ －C. U =U , i =i =0 . U =U =0, i Hi＋ － ＋ － ＋ － ＋ －9. 在共集电极放大电路中,输出电压与输入电压的关系是（ C ）A.相位相同，幅度增大 B.相位相反，幅度增大 C.相位相同，幅度相似10. 编码器、译码器为（ A ）A.组合逻辑电路 B.时序逻辑电路 C. A和B11. 理想二极管在单相桥式整流电路（电阻负载）中承受的最大反向电压是（ C ）A.大于迈U2 B.小于迈U2C.等于迈U2 D.大于＜2 U2，小于2迈U212. 七段数码显示译码电路应有（ A ）个输出端。
A. 7个 B. 8个 C. 16个 D. 4个13. 逻辑代数式 F=A+B 属于（ D ）A.与非门电路 B.或非门电路 C.与门电路 D.或门电路14.或非门的逻辑功能为（ D ）A.入0出0,全1出1C.入0出1,全1出015 .符合“或”关系的表达式是（ C ）A. 1+1=2B. 1+1=1016 .符合下列真值表的是（ B）门电路A. 与B•与非CABF10100101111017.二-十进制的编码器是指（B ）B.入1出1,全0出0D.入1出0,全0出1C. 1+1=1 D. 1+1=0或 D.非A.将二进制代码转换成0~9个数 B.将0〜9个数转换成二进制代码电路C. 二进制和十进制电路18.稳压管是利用其伏安的（ B ）区特性进行稳压的A.反向 B.反向击穿 C.正向起始 D.正向导通19 .仅具有 “ 置 0” “ 置 1” 功能的触发器叫（ C ）A. JK触发器 B. RS触发器 C. D触发器 D. T触发器20.为避免一次翻转现象,应采用（ B ）的触发器A.主从触发B. 边沿触发C. 电平触发四、问答题（每题 6分,共36分）1. 引入负反馈对放大电路的性能改善有何益处？ 答：能起到稳定静态工作点,提高放大倍数的稳定性,改变输入、输出电阻,减小失真,拓展通频带等。
2. 引入电压串联负反馈和电流并联负反馈,对放大电路的输入、输出电阻分别有什么 影响？答：引入电压串联负反馈,会使输入电阻增大,输出电阻减小；引入电流并联负反馈, 会使输入电阻减小,输出电阻增大3. 直流稳压电源一般是由哪几部分组成的？答：它是由变压器、整流电路、滤波电路和稳压电路四部分组成4. 简述逻辑代数“代入规则”的定义 提示答案：在任一逻辑等式中，若将等式两边所出现的同一变量代之以另一函数式， 则等式仍然成立5. 说明多谐振荡器的工作特点，并说明该电路的主要用途 提示答案：多谐振荡器无外部输入信号，电路内部无稳定的工作状态振荡周期仅与 定时元件有关°T=O.69（R1+2R2）C.其用途主要用于脉冲波形的产生6. 什么是放大电路的“零点漂移”，采用什么方法可以抑制“零点漂移”提示答案：“零点漂移"是指放大电路在没有加输入信号（Ui = O）时，在输出端存在缓 慢变化的电压信号的现象常用的抑制方法有：采用差动式放大电路的结构形式；引入直流负反馈，稳定静态 工作点；采用热敏元件进行温度补偿五、计算题（每题 7分，共14分）1．将下列十进制转化为二进制，或将二进制转化为十进制1）31）102）27）10110101）3）解：（1）（31）10= （11111）2（2）（27）10 =（11011）2（3）（110101）2= （ 53 ） 1022．用代数法化简下列逻辑函数① ABC + ABC + ABC + ABC + ABC ② A + BC + AB + BCD解：① ABC + ABC + ABC + ABC + ABC = AB + AB + AbC = AB + BA + BC② A + BC + AB + BCD = A • BC + AB + BCD = BC + BD + AB。
