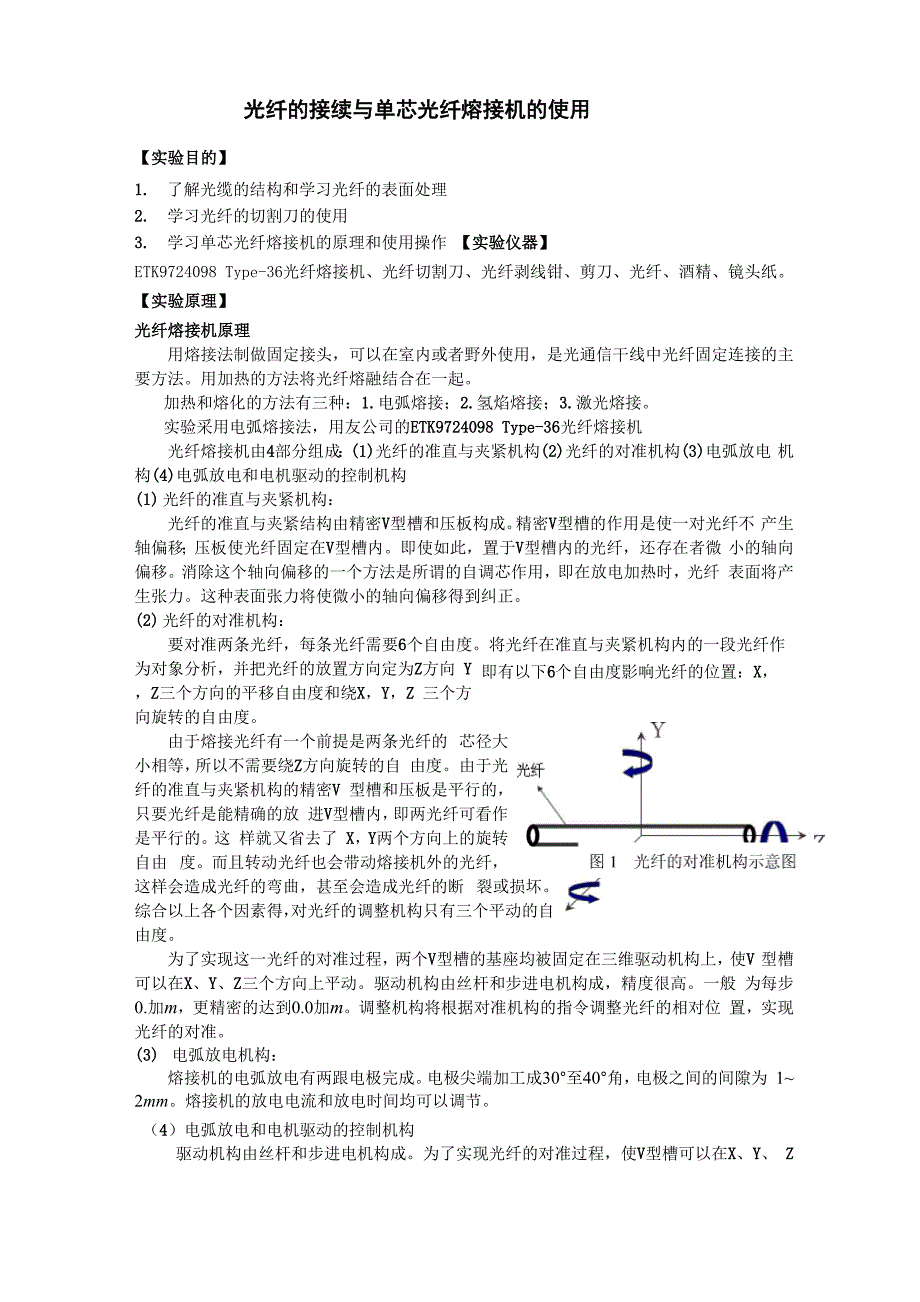

光纤的接续与单芯光纤熔接机的使用【实验目的】1. 了解光缆的结构和学习光纤的表面处理2. 学习光纤的切割刀的使用3. 学习单芯光纤熔接机的原理和使用操作 【实验仪器】ETK9724098 Type-36光纤熔接机、光纤切割刀、光纤剥线钳、剪刀、光纤、酒精、镜头纸实验原理】光纤熔接机原理用熔接法制做固定接头，可以在室内或者野外使用，是光通信干线中光纤固定连接的主 要方法用加热的方法将光纤熔融结合在一起加热和熔化的方法有三种：1.电弧熔接；2.氢焰熔接；3.激光熔接实验采用电弧熔接法，用友公司的ETK9724098 Type-36光纤熔接机光纤熔接机由4部分组成：(1)光纤的准直与夹紧机构(2)光纤的对准机构(3)电弧放电 机构(4)电弧放电和电机驱动的控制机构(1) 光纤的准直与夹紧机构：光纤的准直与夹紧结构由精密V型槽和压板构成精密V型槽的作用是使一对光纤不 产生轴偏移；压板使光纤固定在V型槽内即使如此，置于V型槽内的光纤，还存在者微 小的轴向偏移消除这个轴向偏移的一个方法是所谓的自调芯作用，即在放电加热时，光纤 表面将产生张力这种表面张力将使微小的轴向偏移得到纠正2) 光纤的对准机构：即有以下6个自由度影响光纤的位置：X，要对准两条光纤，每条光纤需要6个自由度。
将光纤在准直与夹紧机构内的一段光纤作 为对象分析，并把光纤的放置方向定为Z方向 Y，Z三个方向的平移自由度和绕X，Y，Z 三个方向旋转的自由度由于熔接光纤有一个前提是两条光纤的 芯径大小相等，所以不需要绕Z方向旋转的自 由度由于光纤的准直与夹紧机构的精密V 型槽和压板是平行的，只要光纤是能精确的放 进V型槽内，即两光纤可看作是平行的这 样就又省去了 X，Y两个方向上的旋转自由 度而且转动光纤也会带动熔接机外的光纤， 这样会造成光纤的弯曲，甚至会造成光纤的断 裂或损坏综合以上各个因素得，对光纤的调整机构只有三个平动的自由度为了实现这一光纤的对准过程，两个V型槽的基座均被固定在三维驱动机构上，使V 型槽可以在X、Y、Z三个方向上平动驱动机构由丝杆和步进电机构成，精度很高一般 为每步0.加m，更精密的达到0.0加m调整机构将根据对准机构的指令调整光纤的相对位 置，实现光纤的对准3) 电弧放电机构：熔接机的电弧放电有两跟电极完成电极尖端加工成30°至40°角，电极之间的间隙为 1~ 2mm熔接机的放电电流和放电时间均可以调节4）电弧放电和电机驱动的控制机构驱动机构由丝杆和步进电机构成为了实现光纤的对准过程，使V型槽可以在X、Y、 Z三个方向上平动。
实验步骤】:1. 准备实验进入实验室，洗手，阅读实验说明书，辨认实验仪器2. 待熔接光纤的处理为了保证两根光纤的直径一样，我们将一根长光纤剪为两段，作为两根光纤用光纤剥线钳剥除套层，再剥除光纤被覆用蘸有酒精（挥发较快）的镜头纸对裸露的光纤擦拭两次，之后用镜头纸的两边干燥的 部分对裸露的光纤再擦拭两次，以去除光纤表面的被覆残留用光纤切割刀切断长为10〜15mm的光纤再用显微镜观察切割后的端头，对比切割前 后的状况拍摄一对切割好的光纤端头存盘图2 切割好的光纤端头一 ... 图3 切割好的光纤端头二1. 调节显微镜时，要结合放大倍数和焦距一起调节2. 图上有些黑点，应当是物/目镜上的灰尘对实验没有什么大影响3. 切的端面可能不太完整，但显微镜分辨率有限（只能放大45倍），故看起来比较平整3. 接通电源后开机并进行相关的设定取出并且启动熔接机，初始化结束后，将熔接方式设定为自动方式；在熔接条件中的光 纤种类选项中，将光纤种类设定为SMF，即单模光纤此次实验中，熔接机有问题，有时屏幕一直在闪，这时需要重新启动熔接机4. 利用熔接机进行光纤的熔接将处理好的光纤放入熔接机的V形槽中，使光纤的端面进入蓝色的熔接部位上方。
要注 意光纤放置的时候，光纤应大致位于V形槽和电极的中间不能拿手触碰熔接机内部，熔接 机较难清洗，为防止手抖动太厉害，可以靠着熔接机按SET按钮开始自动熔接熔接完成后，记录下屏幕显示得熔接参数表1光纤熔接数据接头盒 序号光纤序号损耗/ dB切断角（右）/deg切断角（右）/deg变形量/deg偏轴量/ H m放电强 度/step张力 麾1001990.000.100.850.570.0000170200偏心量（左）/Hm偏心量（右）/Hm纤心（左）/Hm纤心（右）/Hm0.290.194.594.17数据分析:1） .实验中所得到的损耗0.00dB并不能真实反应实际损耗，因为推定精度为1%2） .切断角越小说明切割越好；放电强度根据不同光纤类型而有不同设置，多模光纤放 电强度较单模的大；偏心量越小损耗会越小；左右光纤的纤心相差不大，说明为同一种光纤完成一次后，之后几次一直出现两光纤芯径不对，但是两根光纤是从同一根光纤剪得的 估计是机器出问题了5. 熔接后续处理把光纤取出，在显微镜下找到熔接位置，拍摄存盘图4 熔接完成的光纤把热保护套移到熔接点，并将光纤连同热保护套放进加热器中，关闭舱盖，按HEATER SET，熔接机进入加热循环，收缩热保护套。
加热约需要一分钟当加热完毕后，熔接机会 发出提示要等一段时间等保护套降温再打开舱盖，取出光纤（我们好像有点心急，热保护 套有点黏在机器上）思考题】：1. 了解光缆的结构及相应尺寸：纤心，包层，涂层（半透明保护层），外套管，加强丝等套层一次涂覆层包层 纤芯图5、光纤的结构图答：光纤的结构如图（5）所示纤芯：位于光纤中心，直径2a为5〜75p m,作用是传输光波包层：位于纤芯外层，直径2b为100〜150|J m,作用是将光波限制在纤芯中一次涂敷：在裸纤表面涂上的聚氨基甲酸乙脂或硅酮树脂层保护，厚度一般为30〜150p m套层：多采用聚乙烯塑料或聚丙烯塑料、尼龙等材料经过二次涂敷的裸光纤称为光纤芯线光纤裸纤一般分为三层：中心高折射率玻璃芯（芯径一般为50gm或62.5pm），中间为低折射率硅玻璃包层（直径一般为125pm），最外是加强用的树脂涂层2. 什么因素可能影响光纤的接续损耗？如何减少插损？答：大体可分为光纤本征因素和非本征因素两类：I. 光纤本征因素是指光纤自身因素(单模光纤的容限标准如括号)：(1) 光纤模场直径不一致(模场直径：(9〜10呻)±10%，即容限约士 1pm)；影响最大(2) 两根光纤芯径失配；(3) 纤芯截面不圆(包层不圆度M2%)；(4) 纤芯与包层同心度不佳。
模场同心度误差＜6%)II. 非本征因素即接续技术：(1) 轴心错位：单模光纤纤芯很细，两根对接光纤轴心错位会影响接续损耗2) 轴心倾斜：如果要求接续损耗＜0.1dB，则单模光纤的倾角应为＜0.3°3) 端面分离：活动连接器的连接不好，很容易产生端面分离，造成连接损耗较大 当熔接机放电电压较低时，也容易产生端面分离4) 端面质量：光纤端面的平整度差时也会产生损耗，甚至气泡III .其他因素的影响：人员操作水平、操作步骤、盘纤工艺水平、熔接机中电极清洁程度、熔接参数设置、工 作环境清洁程度等均会影响到熔接损耗的值减小光纤接头熔接损耗的方法：1) 选用品质较高的合格光纤2) 实验过程不随意弯曲光纤，保持实验环境整洁，尤其是切割刀和熔接机电弧放电机 构部分；光纤严格用酒精清洁3) 实验者熟悉操作流程，放置光纤的过程不能再次污染光纤和仪器4) 光纤的断面切割要整齐，要求放置光纤时需要严格置于V形槽内，加紧再垂直切割 等3. 光纤熔接的种类：光纤熔接，V型槽，毛细管，套管等及其特点1) 光纤熔接(最普遍)：今后发展方向主要有三个方面：① 多芯化为了配合带状光缆的应用，必须发展多芯固定接头；② 提高精度，研制更好的匹配液，扩大V形槽、毛细管、套管式接头的应用范围。
③ 利用V形槽和毛细管结构，实现带状光纤与光波阵列，光有、无源器件阵列等的固定连 接2) V型槽：V型槽固定连接器由芯件和压盖两个元件构成芯件的双片之间有一微小间 隙，便于光纤插入光纤通过导引槽进入到对准槽中当两根光纤的端面接触后，压下压盖， 芯件双片合拢，产生对光纤的径向压力，使其在对准槽中精确定位和对准；光纤涂覆层也被 导引槽同时锁紧，形成固定接头特点：1、 当光纤外径有差别时，在外力作用下，V型槽将发生微量形变，可以补偿由于光纤 外径存在差异而产生的对准误差2、 由于在同一条V型槽中定位，两根光纤的轴向精度得以充分保证，没有轴向误差3、 采用截断法能获得高质量的端面，使光纤实现良好接触，基本上消除光散射4、 在制作接头时，芯件的V型槽中放有匹配液，用来消除光纤连接时的菲涅尔反射损 耗，减少光的后向反射3) 毛细管：毛细管固定接头一般采用玻璃材料制作接续原理是：将处理好的光纤，穿 入毛细管内，利用其精密的内孔使两根光纤纤芯对准；在两光纤端面之间加入匹配液，消除 菲涅尔反射，降低插入损耗，减少后向反射;用机械方法使光纤紧固光纤包层外径与毛细管内径之差控制在1 m以内特点：毛细管式的固定接头均需使用匹配液。
对于同一种光纤，当光纤外径于毛细管内 径有差别，或对同一根毛细管，当光纤外径不同时，接续损耗的理论计算值和实际测试值之 间存在差别4）套管：这一类固定接头的结构原理与活动连接器完全一致，它的主要部分也是插针和 套筒插针端面要现场粘接、研磨，端面之间要加注匹配液这种方法现场操作较快捷方便 在插针、端面之间填充匹配液之后，菲涅耳反射得以消除，插入损耗可以做到0.1dB以下， 回波损耗达到45dB以上4、 光纤熔接机的基本原理如实验原理5、 显微镜的工作原理与操作；CCD的使用显微镜是由两块凸透镜组成，把物体放在物镜的1倍至2倍焦距之间，这是物体成一个倒 立放大的实像.再使这个实像呈现在目镜的1倍焦距以内,这时放大的实像继续呈一个正立放 大虚像.这时进入人眼的是经过两次放大虚像.使物体放大的倍数大大增加.被观察物体AB 位于物镜的前方，被物镜作第一级放大后成一倒立的实AB'然后此实像再被目镜作第二级 放大，成一虚像AB 〃,人眼看到的就是虚像A'B 〃目钳图0光学显微镜原理图操作步骤1. 打开电脑，启动软件2. 取下目镜盖，打开显微镜上的照明灯3. 放上观察标本时，可以通过目镜找目标或者直接通过与CCD连接的电脑显示屏来观 察。
先将放大倍数调到最小，方便寻找目标然后逐渐增大放大倍数，结合调整焦距， 使图像清晰显示通过软件截图并存盘CCD的工作原理是:被摄物体反射光线，传播到镜头，经镜头聚焦到CCD芯片上，CCD 根据光的强弱积聚相应的电荷，经周期性放电，产生表示一幅幅画面的电信号，经过滤波、 放大处理，通过摄像头的输出端子输出一个标准的复合视频信号。
