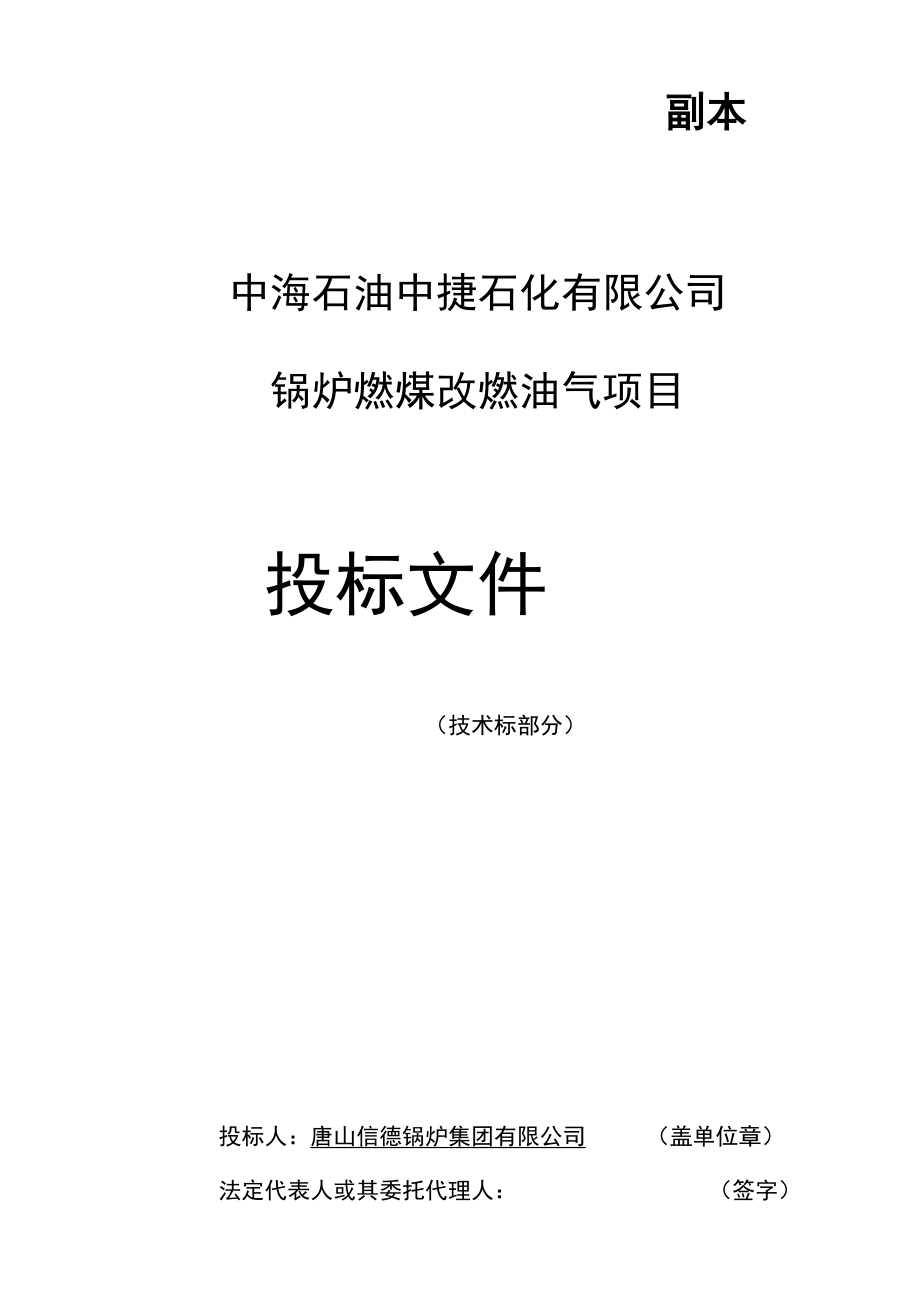

副本中海石油中捷石化有限公司锅炉燃煤改燃油气项目投标文件（技术标部分）投标人：唐山信德锅炉集团有限公司 （盖单位章）法定代表人或其委托代理人： （签字）2013 年 7 月 18二技术方案中海石油中捷石化 现有原唐山信德锅炉集团有限公司生产的 35t/h （型号:XD35-3.82/450-M5 ）链条炉排燃煤锅炉，现欲将锅炉改成燃烧生产过程中产生的干气启动时，由于没有干气产出，采用燃烧柴油，也就是说，该台锅炉考虑既燃柴油又燃烧干 气，柴油只是短时间使用现将改造方案说明如下:一、锅炉参数和基本情况1. 原锅炉参数（100%负荷）:蒸发量：35t/h过热蒸汽温度：450OC过热蒸汽压力：3.82MPa给水温度：104C锅筒工作压力：4.2 MPa减温水量：1.54t/h燃料消耗量：7044Kg/h理论设计效率：81.5%理论排烟温度：149C燃料：烟煤原锅炉采用机械化的链条炉排燃烧设备，用加煤斗进行自动落煤2. 燃干气2.1改后100%负荷锅炉参数（燃最好水平时的燃料）:蒸发量：35t/h过热蒸汽温度：450OC过热蒸汽压力：3.82MPa给水温度：104C锅筒工作压力：4.2 MPa减温水量：0.016t/h燃料热值：8059kcal/Nm3燃料消耗量：3242.48Nm3/h改后理论设计效率：92.97%改造理论排烟温度：121.5C附热力计算书：2.2改后100%负荷锅炉参数（燃最差水平时的燃料）:蒸发量：35t/h过热蒸汽温度：450C过热蒸汽压力：3.82MPa给水温度：104C锅筒工作压力：4.2 MPa减温水量：0.178t/h燃料热值：8059kcal/Nm3燃料消耗量：4381Nm3/h改后理论设计效率：92.61%理论排烟温度：124.2C附热力计算书:燃料：干气，成分见表：气柜瓦斯组分全分析最差水平（%）最好水平（%）H232.3452.01O20.191.01N226.6317.13CO1.450.34CO21.400.33甲烷16.923.55乙烷6.571.50乙烯8.531.43丙烷0.601.23丙烯2.402.21异丁烷1.021.52止」烷0.301.66反」烷0.347.39止」烯0.283.33异丁烯0.290.33顺丁烯0.243.88异戊烷0.380.73正戊烷0.020.071,3-丁二烯0.000.04H2S含量2000 mg/m3500 mg/m33. 燃柴油3.1改后100%负荷锅炉参数（燃柴油）:蒸发量：35t/h过热蒸汽温度：450OC过热蒸汽压力：3.82MPa给水温度：104C锅筒工作压力：4.2 MPa减温水量：0.294t/h燃料热值：10246.5kcal/Kg燃料消耗量：2567Kg/h改后理论设计效率：92.36%理论排烟温度：130.8C附热力计算书：根据热力计算，改燃干气且满负荷运行后排烟温度约120C，过热蒸汽温度能达到 额定参数，但减温幅度较小。
但如果不在满负荷状态运行时，燃干气时减温水量减小至 0Kg/h且在此情况下运行排烟温度降进一步降低，应考虑酸露点腐蚀为此，我们考虑 在空气预热器处设置旁路风道，在低负荷运行时可以将旁路风道打开或打开一部分，以提 高排烟温度，从而可以减小由于烟气温度低导致的烟气对尾部烟气通道的影响经烟风阻力计算，原引风机、鼓风机的风压和风量满足要求，可以使用二、设计、制造及验收标准《锅炉安全技术监察规程》TSG G0001《锅炉房设计规范》GB50041《燃油（气）燃烧器安全技术规则》TSG ZB001《工业锅炉通用技术条件》JB/T10094《锅炉安装工程施工及验收规范》GB50273《工业金属管道工程施工质量验收规范》GB50184《现场设备、工业管道焊接工程施工及验收规范》GB50236《油罐设计收规范》GB50341《锅炉大气污染物排放标准》GB13271《输送流体用无缝钢管》GB/T8163《工业金属管道工程施工质量验收规范》GB50184《压力容器》GB150.1-4三、燃烧器1.1锅炉选用单台燃烧能力为1400x104kCal/h的干气、轻柴油两用燃烧器2台燃烧器技术参数如下：单台燃烧器热负荷：1400x104kCal/h燃烧器调节方式：自动比例调节，同时具有手动调节功能。
干气燃料压力：20-40KPa助燃风压：风压：22.1KPa负荷调节比：1:5燃烧效率：99%排烟等级：林格曼1级烟气含量：氧含量~ 3% （干基）烟气NOX浓度：燃气＜160mg/m3 ;燃油＜300mg/m3烟气CO浓度：燃气＜95mg/m3 ;燃油＜125mg/m3烟尘排放浓度：燃气＜50mg/m3 ;燃油＜50mg/m3燃烧头材质：耐热不锈钢点火方式：高压电子自动点火1.2燃烧器特点为：1.2.1燃烧器设计燃料燃烧稳焰区与喷头保持一定距离，喷头一直处于冷却状态， 故喷头寿命长，不结焦，不堵塞，燃烧机性能良好，运行稳定1.2.2燃烧器在结构设计上满足干气与轻油一个燃烧头燃烧，干气通过燃气管道进入 同燃烧头，油枪在燃烧头中间燃料燃烧充分、效率高、节能显著火焰成形好、规则， 刚劲有力，不发飘，呈蓝色的流股状火焰；1.2.3燃烧器燃烧充分、效率高、节能显著；1.2.4燃烧器维护简单、使用周期长；1.2.5燃烧器对燃料适应性强，操作弹性大1.2.6燃烧器采用多喷管预混式燃烧机，燃料与空气在燃烧头就已经混合好组织燃 烧，形成火焰后喷入炉膛，而不是在进入炉膛后再混合燃烧点火枪着火后，燃气沿 阀门及管路喷入燃烧头内，经点火枪点燃后与径向旋流、轴向环流、轴向径向小股风 均匀混合，呈流股状火焰喷入炉膛。
助燃风与燃气在喷口附近迅速混合，从而加速了 燃料的燃烧速度，提高燃烧温度，使燃烧完全能保证燃气着火及时、燃烧稳定、不 熄火不脱火、高低负荷调节方便1.2.7燃烧器在结构上确保点火燃油气枪可方便单独拆装，以便维护清理1.2.8本方案采用PLC控制程序与安全保护，预留上位DCS通讯接口，方式为： TCP/IP采用紫外火焰探测，采用PLC控制器PID调节控制锅炉蒸汽压力，实行负荷 调节1.2.9燃烧器燃气调节阀、调风阀单独比例调节1.3燃烧及控制系统1.3.1点火前，熄火或停机后风机自动吹扫炉膛，时间不少于3分钟（可调 '风 机与控制盘有安全电气联锁，启动时，只有先启动鼓风机才能打开燃气快切阀；停 炉时，先自动停燃气供应，后停鼓风机，当鼓风机运行中突然停止时，燃气供应自 动停止1.3.2点火前进行上位机联锁保护、风机联锁保护、危低水位保护、燃气压力保护、 阀组检漏、阀位保护，全部通过后才进入下一程序；1.3.3全程自动火焰检测，随时显示火焰状态，熄火停炉保护；1.3.4燃气高低压保护，风压压力低保护；1.3.5燃油压力低保护；1.3.6安全联锁装置的电源中断自动停炉，故障待机保护报警锁定、保护；1.3.7双气动阀阀组检漏、阀位保护；1.3.8以锅炉蒸汽压力为目标，连续自动完成比例式燃料调节和鼓风风量调节，燃烧机调节比1 ： 5 ；1.3.9鼓风机断相、过载及短路保护；1.3.10燃烧器运行信号上传。
2.1 控制说明2.1.1系统构成图：2.1.2系统可实现的功能＞控制系统主要实现燃烧机的燃气、助燃风压力检测、自动吹扫、阀组检漏、自 动点火、熄火保护、故障报警停炉的顺序控制和保护，以及蒸汽压力的控制与 保护，用户通过仪表和按钮可实现对该系统的参数设定和系统设备的控制具 体控制过程如下：＞系统启动后，先检测燃气压力，然后启动助燃风机检测助燃风压力并吹扫炉膛， 同时进行阀组检漏并阀位检测，全部通过后，到设定时间点燃燃气点火枪，点 火成功后打开主燃气阀点着火后，燃烧机进入正常工作状态，检测蒸汽压力 后采用PID调节方式，通过调节燃气（燃油）的流量实现对蒸汽压力的控制安 全系统一直跟踪检测火焰信号、燃气压力、风压、锅炉安全运行（水位、蒸汽 压力、炉膛压力）信号，如中途熄火或者燃气风压不符合规定值时会自动切断 燃气供应，报警并加大风门吹扫炉膛燃烧机报警后不会自动重新点火，必须 人工复位后，查明并清除故障原因才可以进入新一轮点火程序新一轮的点火 程序又会重新重复整个点火过程，确保人员以及设备最大程度的安全燃烧机 转为燃油状态时，通过调节油量来实现对蒸汽压力的控制系统流程如下所示:2.2针对该锅炉的使用特点，通过上述本体及燃烧系统的改造，可以保证一年内锅炉 安全连续运行不小于8400小时。
四、具体改造情况如下：1. 锅炉改造范围：（锅炉下标高6.000m）1.1燃烧设备拆除改造：将炉排抽出，所有进风口堵上，煤斗、煤仓拆除另外，煤斗拆 除后，在此位置焊接固定燃烧器钢板，将下部导轨拆下后水平安装，铺一层钢板，钢板上 面铺200mm厚硅酸铝纤维毡，再铺130mm厚轻质耐火砖，再铺130mm厚耐火砖， 然后从0mm平面砌筑四周炉墙四周炉墙里面是230mm厚耐火砖，中间100mm厚 硅酸铝纤维毡后面墙砌砖与后拱连接，落渣口用钢板密封好1.2辅机部分：拆除除尘器，拆除原引风烟道，制作安装新烟道改造安装鼓风风道，装 设旁路风道，将进入炉排的进风口封上，在两侧风道上割开一个孔，直接将风引入燃烧器 进风口1.3燃烧器燃料管道：1.3.1干气管道：在燃气管道上装设分液罐和减压装置，并且安装必需的手动阀门然后 将从减压装置引出的干气接入燃烧器的燃气系统上1.3.2柴油管道：在柴油管道上装设立式油罐，并且安装必需的手动阀门然后将从油罐 引出的柴油接入燃烧器的燃油系统上1.4在前墙布置两个满足锅炉负荷要求的燃烧器1.5按《锅炉安全技术监察规程》中有关规定，增设防爆门，炉膛放置两个、烟道放置一 个@500防爆门，以满足燃气锅炉的安全要求。
1.6根据《蒸汽锅炉安全技术监察规程》要求，在锅炉房内新增设干气泄露报警系统1.8在炉体上增设燃烧器燃烧状态监控探头，在主控制室装设22英寸彩色工业电视，以 实时监控火焰状况1.9报批及技术资料改造前需将有关技术资料及改造方案报锅炉压力容器主管部门审核，并办理开工 手续工程施工完毕后，我公司负责办理相关质量证明文件该炉由燃煤改成燃气后， 锅炉的有关技术资料，我公司将按照燃气锅炉的要求，提供相应的燃气锅炉的说明书、 热力及烟风阻力计算汇总等技术资料四、质量保证1. 质量保证措施：A纲要制定的依据公司质量保证手册“DBT-QSH-A- 2003”，程序文件及相关的质量保证体系B.纲要制定的目的保证在项目合同签订之后能按本纲要及时制定出产品质量控制计划以确保项目在贯彻本公司质量方针，满足本公司质量目标的基础之上迅速展开C-质量方针真诚守信、以德待人；夯实基础、持续改进；确保锅炉、容器产品符合法律法规的要 求；不断开发节能、高效、环保的新型锅炉，更好地满足顾客需求D.质■目标1. 全年开发锅炉新产品5种2. 产品出厂（经技术监督部门监检）合格率100%3. 合同履约率达到98%以上4. 顾客满意度达到100%E•项目管理项目展开过程中将采用项目经理管理机制。
公司要设立项目经理，项目经理直接从属于总经理；项目经理负责对该项目的管理和 协调工作各专业部门将给项目经理委派项目专业经理，各项目专业经理要对本部门的专业技术 资料和技术工作的实施和评审负责F.设计控制设计控制要按照程序文件，〈设计控制程序〉执行；产品设计要确保实现合同中规定的各项性能指标；包装设计要确保满足合同中关于产品包装的各项要求；标识设计由工程部和质保部根据有关程序文件中的规定共同制定；G .采购控制采购控制要按照程序文件《采购控制程序》执行；原材料及外协，夕卜购产品的供货商必须是经评定合格的供货商；H.制造控制制造过程控制安装程序文件《生产过程控制程序》执行；设备控制按照程序文件《设备管理控制程序》执行；焊接质量控制按照程序文件《焊接控制程序》执行；热处理质量控制按照程序文件《热处理质量控制程序》产品在进行表面防腐处理时应按操作文件，《油漆工艺守则》，并作为特殊工序制定出相应的工艺文件防腐处理完毕必须进行交检；按照合同中对产品的要求，确定出产品检验的标准和规范；检验控制按照程序文件《检验和试验控制程序》，《无损检测控制程序》执行;检验员必须做到首件必检；完工检验要有记录；严格进行发货前的检验。
检验，测量试验设备的控制程序《监视和测量装置控制程序》执行K.不合格品的控制生产制造过程中不合格品的控制按照程序文件，《不合格品的控制程序》执行L・检验和试验状态的控制产品零件的检验和试验状态的控制按照程序文件《标识和可追塑性管理程序》执行M.产品质■记录的控制产品质量记录的控制按照程序文件《产品质量记录的控制程序》执行N .产品搬运，贮藏，包装，防护和交付的质量控制产品搬运，贮藏，包装，防护和交付的质量控制按照程序文件-15《产品防护控制程序》执行O. 产品售后服务质量的控制产品售后服务质量的控制按照程序文件VA- 19 - 1 - 2003 ,《售后服务控制程序服务》及相应的操作文件执行P. 国家锅炉压力容HS全监察机构驻厂监检合同签订后，国家锅炉压力容器安全监察机构将负责对DBT在锅炉设计制造法规、标准的执行驻厂进行现场监督五、材料管理采购控制要按照程序文件QG/XD0309《采购控制程序》和QG/XD0308《供方评定和选 择管理标准》执行;原材料及外协，夕卜购产品的供货商必须是经评定合格的供货商;2.材料、零部件验收控制及保管发放发放执行QG/XD1405《采购产品/半成品验收入库和保管发放管理标准》、QG/XD0909《原 材料入厂检验管理标准》、QG/XD0603《原材料代用控制程序》3.焊接材料管理执行QG/XD0801《焊接材料管理制度》4. 不合格品的控制执行QG/XD0902《不合格品控制程序》六、售后服务承诺我公司以〃诚信为本，以德待人”为公司经营理念，为用户提供全天候、全方位的高效优质的售后服务是本公司立足之本，为此本公司郑重承诺如下产品执行过程中：1.本公司按照合同条款规定保质、保量，按时将合同货物送到用户指定地点。
2. 在项目的执行过程中，密切配合招标方的工作，全质办组织各有关部门配合 用户代表，进行生产过程质量见证工作，对用户代表提出的任何意见，及时 进行妥善解决，并为其他专业施工单位提供便利条件，对所提出的问题随时 做出答复质保及售后：1. 服务处派遣工地代表并根据产品技术文件和质量文件为用户进行完工产品技 术交底和技术服务，并监督产品安装质量；锅炉研究所及其他公司设计部门负 责编制提供产品运行、维护说明书，并提供技术交底和技术服务；服务处负责 组织，及时、有效地处理、纠正用户提出的质量问题，并将有关质量信息反馈 至全质办；全质办根据用户反馈信息组织各有关部门制定并实施纠正措施，避 免类似问题的再次发生2. 主机及辅机设备均按照规定执行保修，“三包”期内的产品发生故障，接到 通知8小时内服务人员到达现场进定行维修3. 产品三包期满3年内发生一般性故障，我方以收取成本费标准负责维修；4. 我公司为您提供产品的终身技术服务；5. 调试及试车，我公司将指派富有运行经验的技术人员到现场指导、配合锅炉 的调试及试车，帮助解决开车过程中出现的问题；6. 运行过程中，如发生质量问题，我公司将严格按照合同要求到达现场处理问 题。
同时应用户要求，我公司将随时提供咨询服务；7. 我公司拥有自己的配件公司，保证为用户提供及时、最佳的服务信德售后服务的承诺-守时、守约、守信100%满足您的要求对机组实行终身跟踪服务：建立用户档案；聘请信息员，定期反馈机组运行情况；定期组织用户访问，加强与用户交流贯彻信德服务宗旨，发扬信德服务精神，做到用户 对质量不满意，服务不停止我公司拥有自己的配件公司，保证为用户提供及时、最佳的 服务现场技术服务现场服务计划表序号技术服务内容计划人月数派出人员构成备注职称人数1安装过程中发生的问题（李佳明）安装全过程高级工程师1二人交替在现场2安装过程发生的问题（解金光）安装全过程工程师13安装过程发生的疑难问题（李贵友）遇到难点工程师1临时4安装过程发生的疑难问题（常文利）遇到难点工程师1临时备注：我方派出人员具有以下资质> 遵守法纪，遵守现场的各项规章制度；> 有较强的责任感和事业心，按时到位；> 了解合同设备的设计，熟悉其结构，有相同或相近机组的现场工作经验，能够正确地进行现场指导；> 身体健康，适应现场工作条件培训计划表序号培训内容计划人月数培训教师构成地点备注1锅炉基本原理20人x1日供方技术人员需方现场免费2锅炉性能特点20人x1日供方技术人员需方现场免费3锅炉操作理论20人x1日供方技术人员需方现场免费4锅炉现场操作培训20人x1日供方技术人员需方现场免费。
