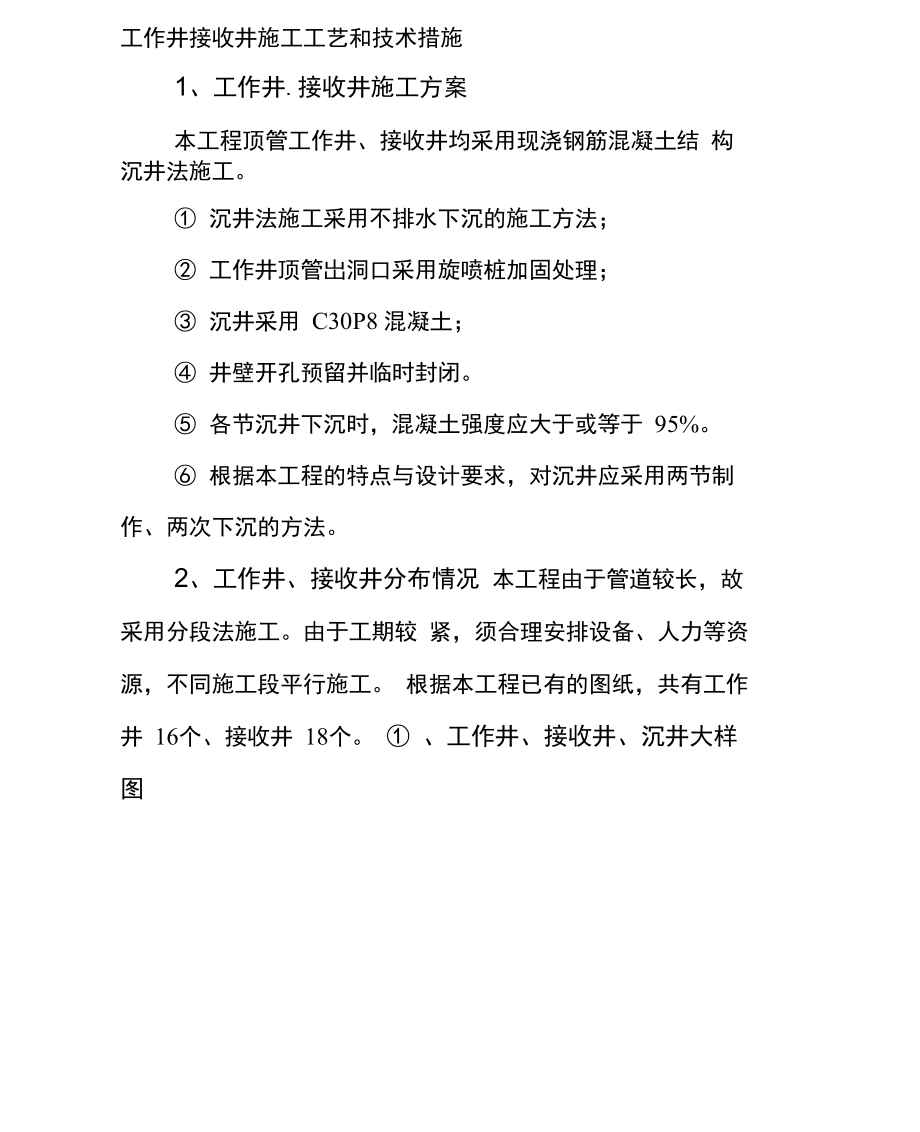

工作井接收井施工工艺和技术措施1、工作井.接收井施工方案本工程顶管工作井、接收井均采用现浇钢筋混凝土结 构 沉井法施工① 沉井法施工采用不排水下沉的施工方法；② 工作井顶管岀洞口采用旋喷桩加固处理；③ 沉井采用 C30P8 混凝土；④ 井壁开孔预留并临时封闭⑤ 各节沉井下沉时，混凝土强度应大于或等于 95%⑥ 根据本工程的特点与设计要求，对沉井应采用两节制 作、两次下沉的方法2、工作井、接收井分布情况 本工程由于管道较长，故采用分段法施工由于工期较 紧，须合理安排设备、人力等资源，不同施工段平行施工 根据本工程已有的图纸，共有工作井 16个、接收井 18个 ① 、工作井、接收井、沉井大样图工作井剖而閤工作井平而圍f硝仙iu3500 '50工作井剖面图工作井平面图二-i Fit1I 15C0接收井平面图’② 、顶管段检査井大样图仃T;1sXTson卫J爭為在空着和 吒性T堂！ 5»Q»An 百确駆. 1 h /■. -1 '*rryf £xk!4 * .Orvi200居* 布.《-K ! AJK.K1OCJ 灣20011」＞n* =4r —n 1A A TH Iu LO t丄D 4T T-11 i 士 Q"：=：：：】 BN蒂怕航封井底部施啖桩千面巾宣怪③、上下井爬梯大样图3、沉井施工（1）沉井制作① 沉井分为方形和圆形两种，具体尺寸详见施工图。
② 沉井混凝土封底采用C20水下混凝土，底板采用C25,墙 体采用30P8混凝土，钢筋HPB300级，fy = 270N/mm2,钢 筋 HRB335 级， fy = 300N/mm2； 钢筋保护层厚：井壁 35mm、 底 板40mm采用不排水下沉③ 沉井制作方法a. 制作场地清表开挖经监理工程师认可的基坑开挖边线确定后，即可进行挖 土 工序的施工挖土采用单斗挖掘机，并与人工配合操作 场地 表面的浮泥应清除干净并保持平整和干燥b、刃脚垫层施工沉井刃脚铺设标准枕木(160mm*220mm*2500mm)作支承 垫架的垫木，在其上支设刃脚及井壁模板,浇筑栓，刃脚垫层 采用 砂垫层,减少垫架数量，将沉井的重量扩散到更大的面积 上,避免 制作中发生不均匀沉降，同时易于找平,便于铺设垫木 及抽除砂 垫层采用加水分层夯实的办法施工，夯实工具为 平板式振捣器A□□刃脚砂垫层垫架 垫木/ ///w\\沉井刃脚支设示意图刃脚垫架及砂垫层验算:沉井采用垫木尺寸为160mm*220mm*2500mm,地基土的承 载力设计值为不小于 lOOkPa （按设计图纸），采用砂垫层承 垫，选用冲砂，砂垫层的承载力设计值为240kPa，压力扩散A*f 角 0 =22. 5° ；式中：n一每米铺设垫架（垫木）排（根）数；G—第—节沉井 单位长度的重力（kN/m） ; A—每根垫木与地基或砂垫。
