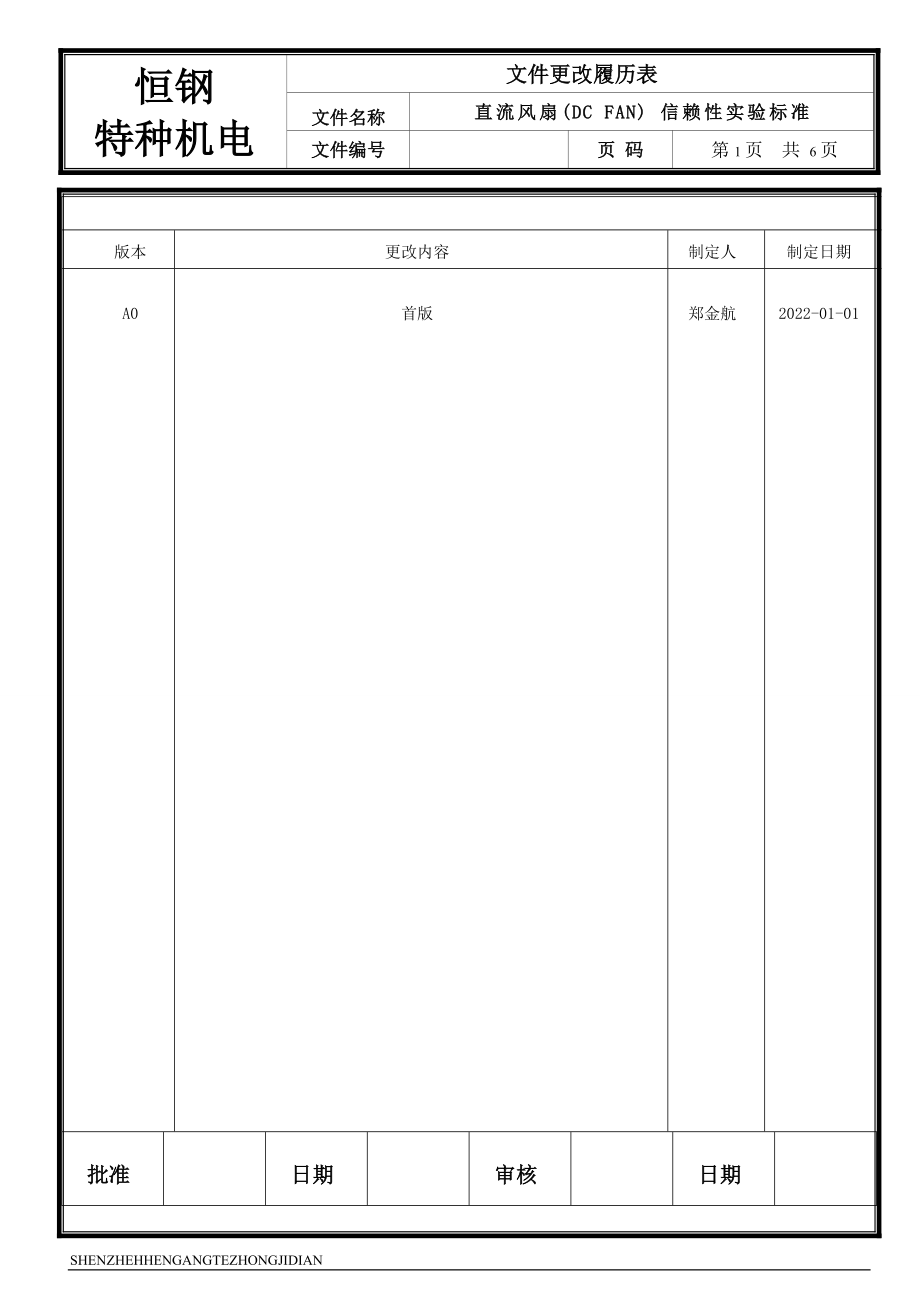

恒钢特种机电文件名称直流风扇(DC FAN) 信赖性实验标准文件编号页 码第 6 页 共 6 页版 本A0版本更改内容制定人制定日期A0首版郑金航2022-01-01 批准日期审核日期1．目的针对DC FAN产品于运输及使用环境影响可能发生的变化，作模拟测试，以验证产品可靠性的维持和稳定2．适用范围2.1研发阶段〔R/D Step〕的新产品2.2试产〔Pilot Production〕的新产品2.3量产(Mass Production)的产品3．定义无4．职责4．1研发阶段的新产品：由研发工程师依研发阶段需求取10pcs样品，由品保来执行作业，供研发阶段的评估和审查4.2试产的新产品：由品保向生产部领取30pcs样品来执行作业，供研发试产阶段的评估和审查4.3量产的产品：由品保每月向生产部领取3个机种各10pcs样品来执行作业，以确保产品的品质保证5．试验工程和失效的判定标准5.1极性保护试验〔无逆向保护功能风扇不做此试验〕：5.1.1试验条件：常温开放空间，将DC FAN平置于平整的桌面上5.1.2测试方法：将电源调到额定电压，将风扇的正负极反接供电5分钟后，解除反接，给风扇正常供电，观察是否运转。
5.1.3判定标准：风扇能正常运转，运转电流不超过额定电流，转速在额定转速±10%范围内为OK，否那么判定为NG5.2低压启动试验：5.2.1试验条件：常温开放空间，将DC FAN平置于平整的桌面上，给风扇供电5.2.2测试方法：将电源从0V开始升电压，当风扇开始启动运转，此时的电压是风扇的低压启动电压，要测试风扇四个死点低压启动电压，分别记录四个低启动电压5.2.3判定标准：假设客户无特殊要求，一般5V风扇低压≤4.5V，12V风扇低压≤6.0V，24V风扇低压≤18V，48V风扇低压≤36V；所测试的四个低压值不超过标准为OK，超过标准为NG5.3额定电流试验：试验条件：常温开放空间，将DC FAN竖直置于平整的桌面上，给风扇供电5.3.2测试方法：将电源电压调到额定电压，让风扇竖立测试3分钟后的电流值〔注意进出风口无遮挡物体〕，并记录电流值5.3.3判定标准：所测试的电流值不超过额定电流为OK，超过额定电流为NG5.4额定转速〔RPM〕试验：【转速〔RPM〕是指风扇在一分钟内转的转数】试验条件：常温开放空间，将DC FAN竖直置于平整的桌面上，给风扇供电5.4.2测试方法：将电源电压调到额定电压，让风扇竖立测试3分钟后的转速值〔注意进出风口无遮挡物体〕，并记录转速值。
5.4.3判定标准：所测试的转速值必须在额定转速±10%范围内为OK，否那么判定为NG5.5死角试验：试验条件：常温开放空间，将DC FAN平置于平整的台面上，给风扇供电5.5.2测试方法：将电源电压调到额定电压，让风扇平置于台面上供电，用外力阻住扇叶，顺着风扇运转方向由扇叶自身的推力慢慢移动测试，当扇叶移动到某一点失去推力时，移开阻力，将风扇的电源套子拔下，再重新给风扇供电后风扇能正常运转，判定风扇有假性死角；假设风扇不能运转，判定风扇有真性死角；测试风扇一圈5.5.3判定标准：客户无特殊要求，风扇无真性死角判定OK，真性死角判定为NG5.6波形试验：试验条件：常温开放空间，将DC FAN平置于平整的桌面上，给风扇供电5.6.2测试方法：将电源电压调到额定电压，让风扇平置测试3分钟后观察示波器上的正弦波和矩形波的波长和波幅5.6.3判定标准：所观察到的正弦波和矩形波的波长和波幅在短/矮：长/高≥2：3范围内为OK，否那么判定为NG5.7锁定保护试验〔适用有locked rotor shutdown and auto-restart功能的风扇〕：试验条件：常温开放空间，将DC FAN平置于平整的桌面上，给风扇供电。
5.7.2测试方法：将电源电压调到额定电压，锁定风扇将扇叶停在四个死点每一个上，风扇电流为0A时松开扇叶，观察风扇在四个死点能否自动启动并记录启动的时间5.7.3判定标准：风扇在四个死点都能自动启动，并启动的时间在设计范围内为OK，否那么判定NG5.8 PWM功能试验〔适用有PWM功能的风扇〕：试验条件：常温开放空间，将DC FAN竖直置于平整的桌面上，给风扇供电5.8.2测试方法：将电源电压调到额定电压，让风扇竖立测试风扇从0-100%的占空比下的各转速值〔注意进出风口无遮挡物体〕，并记录各转速值5.8.3判定标准：所测试0-100%的占空比下的各转速值必须在设计范围内为OK，否那么判定为NG5.9锁定试验〔无安规风扇不做此项试验〕：试验条件：常温开放空间，将DC FAN竖直置于平整的桌面上，给风扇供电5.9.2测试方法：将电源电压调到额定电压，将风扇的扇叶锁住不转，持续测试漆包线的温度，168小时后解除锁定，测试风扇运转情况5.9.3判定标准：漆包线的温度不能超过90℃ ，风扇能正常运转，运转电流不超过额定电流，转速在额定转速±10%范围内为OK，否那么判定为NG5.10 平衡试验：试验条件：常温开放空间，将DC FAN平紧固定在平衡机上，给风扇供电。
5.9.2测试方法：将电源电压调到额定电压，风扇的转速设定必须在额定转速范围内，测试扇叶修正值5.9.3判定标准：无特殊要求，我司平衡机各机种平衡量合格的规定：含4CM风扇以下的是≤0.3，5-8cm风扇的是≤0.4，9-12cm风扇的是≤0.6，12CM以上风扇的是≤0.8，并手感良好；所测试的修正值在各机种范围内为OK，否那么判定为NG5.11常温ON/OFF(运转/停止)试验：试验条件：常温开放空间，将DC FAN竖直置于平整的桌面上，给风扇供电5.11.2测试方法：将电源电压调到额定电压，将风扇通电运转30分钟，再停止供电30分钟，循环10次后测试风扇记录运转电流和转速情况5.11.3判定标准：风扇能正常运转，运转电流不超过额定电流，转速在额定转速±10%范围内为OK，否那么判定为NG5.12温升试验：试验条件：常温开放空间，将DC FAN竖直置于平整的桌面上，给风扇供电5.12.2测试方法：将电源电压调到额定电压，风扇通电正常运转2小时时测试漆包线、IC、晶体管的温升情况5.12.3判定标准：漆包线、IC、晶体管的温升不能超过80℃ 为OK，否那么判定为NG5.13最大风压、风量试验：试验条件：常温防尘空间〔依据AMCA 210-99标准〕。
5.13.2测试方法：将单体风扇装在风洞测试机上，翻开风洞、电脑，翻开电脑上风洞测试软件，设定测试参数测试〔参照风洞测试操作手册〕，记录测得的风压、风量参数 5.13.3判定标准：所测得的风压、风量参数符合该机种的设计标准为OK，否那么判定为NG5.14噪音试验：试验条件：常温防尘空间，测试风扇置于无响的静音室内〔噪音低于18dBA〕5.14.2测试方法：将单体风扇竖直悬挂在无响的静音室内，给风扇供电，风扇正面〔出风口面〕对准麦克风，风扇与麦克风距离为1米，依该测试风扇提供负载，用测速器和闪频器测试风扇的转速，待测试风扇运转3分钟转速稳定后，测量风扇的噪音值并记录 5.14.3判定标准：所测得的噪音值符合该机种的设计标准为OK，否那么判定为NG5.15绝缘阻抗试验：试验条件：常温开放空间，风扇不供电5.15.2测试方法：将耐压测试仪输出正极夹在风扇的引线的正极上，负极夹在风扇的外框上；翻开耐压测试仪，设定DC500V，绝缘阻抗量程设定值＞10MΩ进行测试3秒，测试完成后，给风扇通电测试风扇的电流和转速并记录5.15.3判定标准：所测得的电流和转速符合该机种的设计标准，风扇的绝缘阻抗＞10MΩ为OK；假设绝缘阻抗＜10MΩ，耐压测试仪会自动亮红灯并报警提示判定为NG。
5.16绝缘耐压试验：试验条件：常温开放空间，风扇不供电5.16.2测试方法：将耐压测试仪输出正极夹在风扇的引线的正极和负极上，负极夹在风扇的外框上〔不能开着耐压测试仪接，高压危险〕；翻开耐压测试仪，设定AC500V，漏电流Max为5mA，测试1分钟后关掉耐压测试仪(假设漏电流5mA不报警，再调到3mA、2mA、1mA、0.5mA测试)，取下风扇通电测试风扇的电流和转速并记录5.16.3判定标准：所测得的电流和转速符合该机种的设计标准，风扇的绝缘耐压漏电＜5mA为OK；假设绝缘耐压漏电＞5mA，耐压测试仪会自动亮红灯并报警提示判定为NG5.17跌落试验〔无安规风扇不做此项试验〕：试验条件：常温开放空间，风扇不供电5.17.2测试方法：将单体风扇水平自60CM高度自由落体至50*50*10CM的木板上3次后，测试风扇的电流和转速并记录，检查风扇的马达、铁壳、轴承等结构是否发生松动变化，外框有无损坏等5.17.3判定标准：运转电流不超过额定电流，转速在额定转速±10%范围，风扇的马达、铁壳、轴承等结构无发生松动变化，外框无损坏为OK；否那么判定为NG5.18上下温循环&电源On/Off试验：试验条件：在恒温恒湿箱中，温度为-25℃至+85℃，湿度65%测试。
5.18.2测试方法：将单体风扇置于恒温恒湿箱中，恒温恒湿箱设定湿度65%，低温温度-25℃/24小时后切换到高温+85℃/24小时，切换时间为1小时，循环2次；给风扇供电On/5分钟和Off/5分钟测试，试验完成后取出风扇测试电流和转速并记录5.18.3判定标准：运转电流不超过额定电流，转速在额定转速±10%范围为OK；否那么判定为NG5.19低温试验：试验条件：在恒温恒湿箱中，温度为-40℃，湿度65%测试5.19.2测试方法：将单体风扇置于恒温恒湿箱中，恒温恒湿箱设定湿度65%，风扇不通电存放在低温温度-40℃/48小时后切换到-10℃/48小时，切换时间为30分钟；给风扇通电在-10℃/60小时运转试验，试验完成后取出风扇测试电流和转速5.19.3判定标准：运转电流不超过额定电流，转速在额定转速±10%范围为OK；否那么判定为NG5.20高温试验：试验条件：在恒温恒湿箱中，高温温度为80℃，湿度65%测试5.20.2测试方法：将单体风扇置于恒温恒湿箱中，恒温恒湿箱设定湿度65%，高温度为80℃；给风扇供额定电压72小时试验，试验完成后取出风扇测试电流和转速并记录，检查风扇的马达、铁壳、轴承等结构是否发生松动变化等。
5.20.3判定标准：运转电流不超过额定电流，转速在额定转速±10%范围，风扇的马达、铁壳、轴承等结构无发生松动变化为OK；否那么判定为NG5.21湿度暴露试验：试验条件：在恒温恒湿箱中，高温温度为+60℃，湿度90%-95%测试5.21.2测试方法：将10pcs单体风扇置于恒温恒湿箱中，恒温恒湿箱设定湿度90%-95%，高温度为60℃；5pcs额定电压通电运转，5pcs不通电试验10天，试验完成后取出风扇测试电流和转速并记录5.21.3判定标准：运转电流不超过额定电流，转速在额定转速±10%范围为OK；否那么判定为NG5.22冷热冲击试验：试验条件：在恒温恒湿箱中，低温-40℃，高温+85℃，湿度65%测试5.22.2测试方法：将单体风扇置于恒温恒湿箱中，恒温恒湿箱设定湿度65%，额定电压通电风扇运转，在低温-40℃运转30分钟后将温度上升到+85℃运转30分钟，上下温切换低于5分钟，循环10次；试验完成后取出风扇测试电流和转速并记录5.22.3判定标准：运转电流不超过额定电流，转速在额定转速±10%范围为OK；否那么判定为NG5.23振动试验：试验条件：常温开放空间，风扇不供电置于振动机上，X、Y、Z方向。
5.23.2测试方法：振动机设定振幅RMS 3.2g，频率F 10，20，40，800，1000HZ，加速度〔G^2/HZ〕0.04，0.1，0.1，0.02，0.02，风扇不通电三个方向持续2小时，试验完成后取出风扇测试电流和转速并记录，检查风扇的马达、铁壳、轴承等结构是否发生松动变化等5.23.3判定标准：运转电流不超过额定电流，转速在额定转速±10%范围，风扇的马达、铁壳、轴承等结构无发生松动变化为OK；否那么判定为NG5.24机械冲击试验：试验条件：常温开放空间，风扇不供电置于机械冲击机上，X、Y、Z、-X、-Y、-Z六个方向5.24.2测试方法：机械冲击机设定脉冲1/2正弦波，最高加速度980m/s^2(相当于100G)；风扇不通电，，X、Y、Z、-X、-Y、-Z六个方向各冲击3次，每次持续6ms，试验完成后取出风扇测试电流和转速并记录，检查风扇的马达、铁壳、轴承等结构是否发生松动变化等5.24.3判定标准：运转电流不超过额定电流，转速在额定转速±10%范围，风扇的马达、铁壳、轴承等结构无发生松动变化为OK；否那么判定为NG5.25 MTTF&MTBF试验：试验条件：取20个样品试验。
〔参照MTTF&MTBF试验〕5.25.2测试方法：实验前对每个风扇的运转电流、死角、低压、转速、波形、噪音进行测试，保证试验前每个风扇是合格品并记录，测试完毕后，将试验前后的运转电流、转速、波形、噪音、平衡度进行比照判断〔参照MTTF&MTBF试验〕5.25.3判定标准：运转电流、死角、低压、转速、波形、噪音不能超过试验前±20%范围为OK；否那么判定为NG6.试验过程的品质异常处理：6.1研发阶段的新产品：6.1.1测试时如发现有不良品时，及时通知研发人员共同判定异常工程6.1.2当产品异常工程找到原因后，品保应召开会议检讨要求研发部门给予改善6.2试产和量产的产品：6.2.1测试时如发现有不良品时，及时通知相关部人员共同判定异常工程6.2.2当产品异常工程找到原因后，品保应针对品质异常要求相关部门给予改善，问题严重时召开会议检讨要求相关部门给予改善7.试验后产品的处理：7.1绝对不可以出售给客户使用7.2试验告一段落后，保存两年那么归坏相关单位报废或用其它方式处理8.数据保存： 按客户要求保存相关记录，一般不低于两年，假设客户有特别要求，依客户要求实施9．相关文件无10．相关记录无 SHENZHENHENGGANGTEZHONGJIDIAN。
