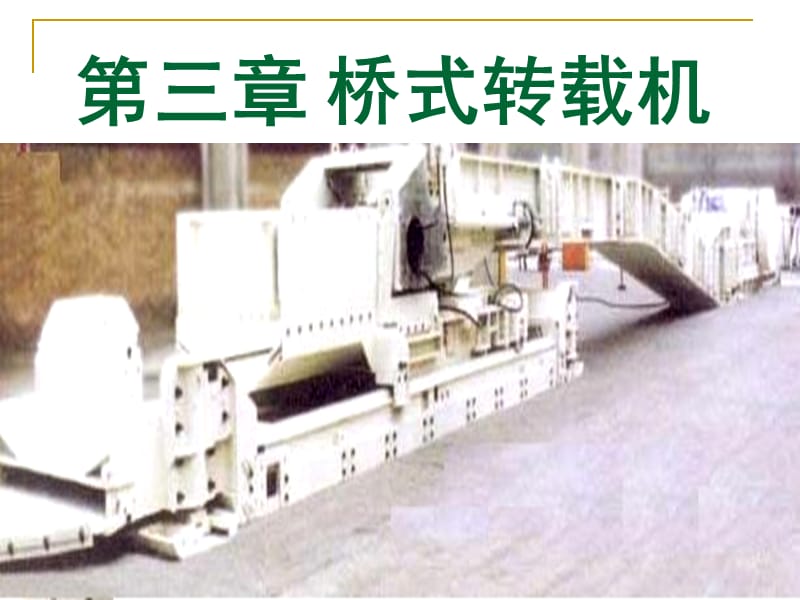

第三章 桥式转载机,,知识点 桥式转载机的作用及组成 桥式转载机的工作过程 桥式转载机的操作方法 桥式转载机的维护及故障处理 技能点 桥式转载机的操作方法 桥式转载机的维护及故障处理,桥式转载机,第一节 概 述,一、桥式转载机的作用及组成 1.桥式转载机的作用 桥式转载机是综合机械化采煤运输系统中的一个中间转载设备它安装在采煤工作面的下顺槽内，作用是：把工作面刮板输送机运出的煤转运到顺槽可伸缩胶带输送机上同时减少顺槽中胶带机的伸缩移动次数桥式转载机是采掘工作面常用的一种中间转载运输设备实际是一种可以纵向整体移动的短式的重型刮板输送机它的长度较小（一般在60m以内），机身带有拱形过桥，并将货载抬高，便于随着采煤工作面的推进，与可伸缩带式输送机配套使用同工作面刮板输送机街接配合刮板机、转载机与可伸缩胶带输送机之间的衔接配套,1、工作面及刮板机移动m时，可同步或移动转载机一次一般同步移动） 2、转载机移动12m时，可缩短胶带机一次 3、胶带机缩短25m-50m时，可卷带一次 4、当运输巷剩余60m左右时，可拆除胶带机，放平并接长转载机，必要时另加装一套传动装置，完成运煤2.桥式转载机的组成 桥式转载机主要由机头部（包括电动机、传动装置、链轮组件、支撑小车、卸载槽等）、机身部（包括悬拱段、爬坡段、水平段）、机尾部（机尾架、机尾轴、压链板）辅助装置（挡煤板、推移装置）等组成。
桥式转载机由机头部、机身部和机尾部三部分组成， 其基本构如图61所示图61 桥式转载机 1机头；2机尾；3行走小车；4中间槽；5凹形溜槽；6凸形溜槽；7桥部侧板；8桥部底板；9导向管；10挡煤板；11移动架；12液压缸；13圆环链；14固定柱；15带式输送机机尾；16滑轨；17工作面输送机头,1机头部 （1）导料槽它是由左、右挡板和横梁组成的框架式构件它承载转载机卸下的物料，并将其导装至带式输送机的输送带中心线附近，减轻物料对输送带的冲击，并防止输送带偏载而跑偏，从而保护输送带，有利于带式输送机的正常运行 （2）机头传动装置它由电动机、液力偶合器（电机软起动装置）、减速器、紧链器、机头架、组装链轮、拨链器、舌板和盲轴等组成3）机头小车它由横梁和车架组成转载机的机头和悬拱部分可绕小车横梁和车架在水平和垂直方向作适当转动，以适应顺槽巷道底板起伏及可伸缩带式输送机机尾的偏摆，并适应转载机机尾不正及工作面刮板输送机下滑引起转载机机尾偏移的情况小车车架上通过销轴安装4个有轮缘的车轮，为了防止小车偏移掉道，在车轮外侧的车架挡板上用螺栓固定着定位板，在小车运行时起导向和定位作用2机身部 （1）刮板链。
转载机刮板链的结构与相配套刮板输送机的刮板链完全相同为了提高转载机的输送能力，转载机刮板链刮板的间距比同类刮板输送机小 （2）溜槽水平段与刮板输送机溜槽结构大致相同，溜槽中板的一端焊有搭接板，以便与相邻溜槽安装时搭接吻合，并增加结构刚度转载机的爬坡段从水平段引向爬坡段的弯溜槽为凹形溜槽，如图29（2）所示；从爬坡段引向水平段的弯溜槽为凸形溜槽，如图29（2）所示；它们的作用是将转载机机身从底板过渡升高到一定高度，形成一个坚固的悬桥结构，以便搭伸到带式输送机机尾上方，将煤运送到带式输送机上去图29 凹、凸溜槽 a-凹形溜槽；b-凸形溜槽,通过一节凹形弯曲溜槽，转载机以100角向上倾斜弯折，要接上中部标准溜槽，将刮板链从底板上引导到所需的高度，然后再用一节凸形弯曲溜槽，把机身弯折100角到水平方向将刮板链引导到水平机身部分的溜槽中去装载段溜槽和凹形弯曲溜槽的封底板位于顺槽巷道底板上，作为滑橇，转载机移动时沿巷道底板滑动，以减小移动阻力3）挡板：挡板是沿着转载机全长进行安装的它除有增大装载断面、提高运输能力、防止煤流外溢的作用外，还能和溜槽、底板一起，将机身连接成一个刚性整体，使爬坡段的水平段拱架具有足够的刚性和强度。
由于安装位置不同，一台转载机装有几十种长短不同的挡板，其纵向形状均相似图211所示为SZZ764/132型转载机挡板的纵向示意图图211 SZZ764/132型转载机挡板 1连接板；2板；3弯板；4定位块,3机尾部 转载机的机尾均为无驱动装置的低、短结构，以便尽量降低刮板输送机的高度，并有利于与侧卸式机头架匹配和减少工作面运输巷采空区长度转载机的机尾部主要由机尾架、机尾轴、链轮组件、压链板和回煤罩等部件组成机尾链轮组件由链轮轴、链轮、轴承和轴承盖等零件组成；机尾轴的两端架设在架体上，并用销轴卡在机尾家体的缺口内回煤罩安装在机尾架的端部，以便将底刮板链带来的回煤利用刮板在翻到机尾架中板上，用上刮板链将煤运走转载机的机尾无驱动装置，机尾轮为从动轮为了简化机尾轮结构，有些转载机机尾采用滚筒为刮板链导向图212为SZZ764/132型转载机机尾示意图，图213为SZZ764/132型转载机机尾链轮组件示意图图212 SZZ764/132型转载机机尾 1机尾架；2回煤罩；3拨链器；4链轮组件；5销,图213 SZZ764/132型转载机机尾链轮组件 1机尾轴；2油堵；3油封；4链轮；5轴承；6轴承盖,4拉移装置 转载机的拉移装置主要有千斤顶拉移装置、锚固站拉移装置、端头支架千斤顶拉移装置和绞车拉移装置四种。
各种拉移装置结构不同，工作原理和使用地点也不相同行走拉移装置是转载机沿带式输送机整体移动的动力来源二、桥式转载机的工作过程 桥式转载机的工作过程分为运输和移动两个过程桥式转载机机头与可伸缩胶带机搭接（有12米的搭接距离），机尾与刮板输送机搭接（有7米以上的搭接距离）桥式转载机的机头部通过横梁和小车搭接在可伸缩带式输送机机尾部两侧的轨道上，并沿此轨道整体移动；转载机的机尾部和水平装载段则沿巷道底板滑行转载机与可伸缩带式输送机配套使用时的最大移动距离，等于转载机机头部和中间悬拱部分长度减去与带式输送机机尾部的搭接长度当转载机移动到极限位置（悬拱部分全部与带式输送机重叠）时，必须将带式输送机进行伸长或缩短，使搭接状况达到另一极限位置后，转载机才能继续移动，与带式输送机配合运输1.运输过程 桥式转载机实际上是一个结构特殊的 短刮板输送机其运输工作过程和刮板 输送机相同电动机通过传动装置带动 链轮旋转，链轮带动刮板链在溜槽内作 循环移动，将装在溜槽中的煤运到机头 处卸下，转载到顺槽胶带输送机上所以 桥式转载机实际上是一个可以纵向整体移动的短的重型刮板输送机2. 移动过程 随着采煤工作面的推进，桥式转载机也要随之前移。
转载机移动的方法有： 利用小绞车牵引移动； 利用工作面端头支架的水平千斤顶拉移；用转载机本身配置的推移千斤顶推移三、转载机的型式 按与带式输送机相匹配分为骑带式输送机式转载机（图21）、骑地轨式转载机（图22）；按溜槽型号分为轻型、中型、重型和超重型转载机；按刮板链型式分为中单链、边双链型、中双链型、准双边链型和三链型转载机；按整机布置型式分为直线型、弯曲型转载机等桥式转载机的种类较多，我国现行生产和使用的桥式转载机结构大致相同，只是型号和尺寸不同、功率大小有区别其主要类型有轻型和重型两种，常用型号有够SZQ--40型，SZQ--75型和SZZ764/200型等 转载机大部分结构与刮板输送机相同，因此，其型号编制时，把刮板输送机字头的“SG”改为“SZ”，其余与刮板输送机完全相同图21 骑带式输送机式转载机 1转载机机头；2横梁；3小车；4带式输送机机尾,图21 骑地轨式转载机 1转载机机头；2带式输送机；3地轨,第二节 桥式转载机的安装,一、桥式转载机的安装 1安装前准备 先安装好可伸缩带式输送机机尾（包括转载机机头小车和小车的行走轨道），然后将各部件搬运到相应的安装位置，按顺序堆放；准备好起吊和支撑材料，以便吊起部件和安装机头及桥结构时架设临时木垛。
2设备安装 （1）从机头小车上卸下定位板，将机头小车的车架和横梁连接好，然后把小车安装在带式输送机机尾部的轨道上，并安上定位板 （2）吊起机头部，放在机头行走小车上，将机头架下部固定梁上的销轴孔对准小车横梁上的孔，并插上销轴，拧上螺母，用开口销锁牢 （3）搭起临时木垛，将中部槽的封底板铺好，铺上刮板链，将溜槽装上去，将链子拉入链道，再将两侧挡板安上，并用螺栓将溜槽及封底板固定依此逐节安装，相邻侧板间均以高强度紧固螺栓连接好，以保证桥部结构的刚度4）安装弯折处凹凸溜槽及倾斜段溜槽时，应调整好位置和角度，再拧紧螺栓，并需先搭建临时木垛来支撑 （5）水平装载段的安装方法与桥拱部分相同 （6）最后接上机尾，将溜糟、封底板、两侧挡板全部用螺栓紧固好，即可拆除临时木垛，试运转传动机构 （7）将导料槽装到带式输送机机尾部轨道上，置于转载机机头前面，上好导料槽与机头小车的连接销轴 （8）进行试运转时，针对出现问题重新调试安装3安装注意事项 （1）注意将传动装置装在人行道一侧，以便检查和维护 （2）刮板链的连接螺栓头应向刮板链的运行方向；链条不许有拧麻花现象，两个锚链轮不得错位 （3）临时木垛支撑必须牢固；起吊部件过程中必须注意安全，不得碰撞巷道支护和挤伤人员。
（4）安装过程中要执行敲帮问顶制度，并且设专人监护 （5）试运转时通知所有人员撤离附近，以防断链伤人第三节 桥式转载机的操作和维护,桥式转载机的操作方法 （1）转载机司机必须经过安全培训，达到“三懂”（懂结构、懂性能、懂原理）、“四会”（会使用、会维护、会保养、会处理故障），经考试合格取得操作资格证后持证上岗 （2）与工作面刮板输送机司机、运输巷带式输送机司机密切配合，统一信号联系，按顺序开、停机有大块煤、矸在破碎机的进料口堆积外溢时，应停止工作面刮板输送机若大块煤、矸不能进入破碎机或有金属物品时，必须停机处理3）桥式转载机的启动、停止顺序 当桥式转载机与破碎机、刮板输送机配套使用 时，一定要按照破碎机、桥式转载机、刮板输送机 的顺序依次启动；停车时则应按相反的顺序依次停 车 （4）桥式转载机的启动、停止方法 按动磁力启动器的启动、停止按钮，即可完成桥式转载机的启动、停止 启动转载机之前先启动胶带机和破碎机；停止转载机之前先停止刮板机三、桥式转载机的维护及故障处理 1.桥式转载机的维护 （1）班检 检查溜槽、拨链器、护板等部件是否损坏各连接螺栓是否松动、丢失检查刮板、刮板链、连接环、连接螺栓是否损坏。
检查供电电缆是否损坏2）日检 除包括班检的内容外，还应检查： 检查刮板链的张紧程度 检查刮板链是否顺利通过链轮 检查桥身部分和爬坡段有无异常现象 检查机头小车和导料槽移动是否灵活 向各润滑注油点注入规定的润滑油和润滑脂3）周检 周检除日检的内容外，还应检查： 电动机、减速器的声音是否正常，以及振动、发热情况 液力偶合器的注液量、减速器的润滑油量是否符合规定要求，有无泄漏现象 检查链轮轴的润滑油量是否充足，有无泄漏现象4）月检 月检除包括周检的内容外，还应检查： 电动机绝缘及接线情况 减速器的油质是否良好，轴承、齿轮的润滑情况，各对齿轮的啮合情况 机头架与各连接部件的连接情况 机尾滚筒与链轮的运转情况 两条链条的伸长情况5）大修 当一个工作面采完后，应将设备升井进行全面检查第四节 桥式转载机的故障处理,桥式转载机的常见故障及处理方法,桥式转载机的常见故障及处理方法,桥式转载机的常见故障及处理方法,1机尾发生异响、转动不正常 桥式转载机机尾的工作环境恶劣，特别是巷道底板有倾角时，由于煤炭外溢，巷道淤塞，积水增多，机尾常在煤水中运转，因此油封较易损坏油封一坏，煤水就浸入机尾，造成轴承损坏 轴承损坏后的主要表现是发热。
当温度超过650C时，就有异响，同时转动不正常，甚至造成机尾滚筒不转动 预防的方法是：加强机尾轴承的注油润滑，改善机尾作业环境一旦发现轴承损坏，应立即更换机尾轴组件2桥身悬拱部分有明显下垂 造成中间悬拱部分明显下垂的主要原因：一是连接螺栓松动或脱落；二是连接挡板焊缝断裂 预防和处理的方法是：经常检查，发现连接螺栓松动及时拧紧；有脱落的及时补上；发现故障及时检修，不得勉强使用第五节 破碎机概述,一、破碎机的用途及类型： 破碎机主要用来破碎大块煤炭和矸石，以防砸伤输送带，保证可伸缩带式输送机的正常运行常见的破碎机类型有锤式破碎机、颚式破碎机和轮式破碎机锤式破碎机的结构简单、生产效率高，工作可靠性好，适用于破碎不太硬的煤或矸石；颚式破碎机结构较为复杂，但对硬煤、夹矸具有较好的破碎能力；轮式破碎机是一种比较先进的破碎机，但对破碎物料有一定的要求，如硬度不能太大，原煤含矸量不得超过5%等二、破碎机的结构及工作原理 破碎机由防尘装置、破碎机和安全装置三部分组成 工作原理：在煤矸通过转载机输送过程中，破碎机中部的破碎轴在驱动装置带动下，呈水平轴线旋转，装在轴上的破碎刀齿不停地敲打输送过来的大块煤矸，即把煤矸击碎到所要求的块度。
图63 轮式破碎机的传动系统示意图 1电动机；2联轴器；3三角带；4摩擦离合器；5大皮带轮；6破碎齿；7轴承；8破碎轴,第六节 破碎机的安全运行与操作,三、破碎机的安全运行与操作 （一）破碎机的安装与注意事项 1准备工作 （1）参加安装的人员，应熟悉破碎机的结构、工作原理、安装程序等 （2）应对各零部件进行检查，保证完整无缺，发现碰伤、变形等现象应予以修复或校正 （3）检查和维护好顶板，保证工作地点的安全 （4）清理安装地点的杂物，准备好安装工具和润滑油脂 （5）检查大皮带轮的布置方向是否与总体方向一致，否则应进行调整2安装程序 （1）将破碎部放置在合适的位置，各接口面要清理干净 （2）出料部安装在转载机机头侧，挡帘指向转载机机头；入料部安装在转载机的机尾侧，挡帘端指向转载机机尾紧固连接螺栓 （3）将动力部顺序组装在出料部上，安装时小皮带轮应与大皮带轮位置相一致 （4）按要求安装好润滑系统，同时注润滑油和润滑脂，装好三角皮带，调整好张力，最后装好皮带护罩 （5）将破碎机与转载机中部槽、输入挡板和输出挡板紧固在一起 （6）安装电气系统 （7）试运转二）破碎机的操作注意事项 （1）破碎机司机必须经培训考试合格后，持证上岗。
与刮板输送机司机和可伸缩带式输送机司机配合好，统一信号联络，按顺序开、停机，不得使用晃灯信号 （2）破碎机应在无负载条件下起动，两次点动的时间不少于90s，连续点动不超过5次首先起动带式输送机，然后起动破碎机，再起动转载机和刮板输送机，停机顺序与起动顺序相反 （3）严禁操作人员和其他人员靠近正在工作中的破碎机 （4）当发现破碎机前面有人被刮板输送机拉倒时，应立即停机 （5）当破碎机被大块矸石或其他杂物卡住时，严禁用手或其他工具去撬搬，一定要先停机，后处理三）、破碎机伤人事故的预防 1）严禁操作人员和其它人员靠近正在工作的破碎机，以防转动部分伤人及飞溅的煤矸伤人 2）破碎机前后都必须挂好挡帘，以防破碎煤矸石飞出伤人 3）当破碎机被大块矸石或其他杂物卡住时，严禁用手或其它工具去撬搬，一定要行停机后处理 4）当发现破碎机前面有人被转载机拉倒时，应立即停止破碎机和转载机的运转5）无信号或信号不清时不得开机 6）检修破碎机或更换刀齿时，一定要先断电后闭锁再检修 课后总结：本次课主要讲了破碎机的用途及类型破碎机构及工作原理，破碎机的安全运行与操作一、填空 1、桥式转载机实际上是一种可以纵向整体移动的、短的、重型刮板机。
2、桥式转载机在采煤工作面平巷中使用时，其移动方法有绞车牵引、专设油缸推移、液压支架水平油缸推移 3、桥式转载机与破碎机，刮板输送机配套使用时，一定要按照 破碎机 、 转载机 、 刮板机 的顺序起动 4、转载机的铺设长度一般为25m，与胶带输送机的可搭接长度为12m1、桥式转载机一般安装在采煤工作面的（B ） A、上顺槽 B、下顺槽 C、工作面 2、桥式转载机与可伸缩带式输送机的有效搭接距离是（ B ） A、10m B、12m C、15m D、20m 3、桥式转载机的铺设长度一般不超过（D ） A、25m B、30m C、50m D、60m 4、刮板机、转载机、破碎机、胶带机配合工作时，启动顺序是（ C ） A、刮板机转载机破碎机胶带机 B、胶带机转载机破碎机刮板机 C、胶带机破碎机转载机刮板机,三、判断题 1、转载机与可伸缩带式输送机的有效搭接距离是20米 X ） 2、桥式转载机实际上是一种可以纵向整体移动的短的重型刮板输送机 V ） 3、导料槽的作用是减轻物料对输送带的冲击，并防止输送带因偏载而跑偏 V ） 4、转载机需要加长时，一般加长的是水平装载段。
V ） 四、问答：1、桥式转载机有哪几部分组成？作用是什么？,桥式转载机主要由机头部（包括电动机、传动装置、链轮组件、支撑小车等）、机身部（包括悬拱段、爬坡段、水平段）、机尾部（机尾架、机尾轴、压链板）辅助装置（挡煤板、推移装置）等组成作用是：把工作面刮板输送机运出的煤转运到顺槽可伸缩胶带输送机上同时减少顺槽中胶带机的伸缩移动次数。
