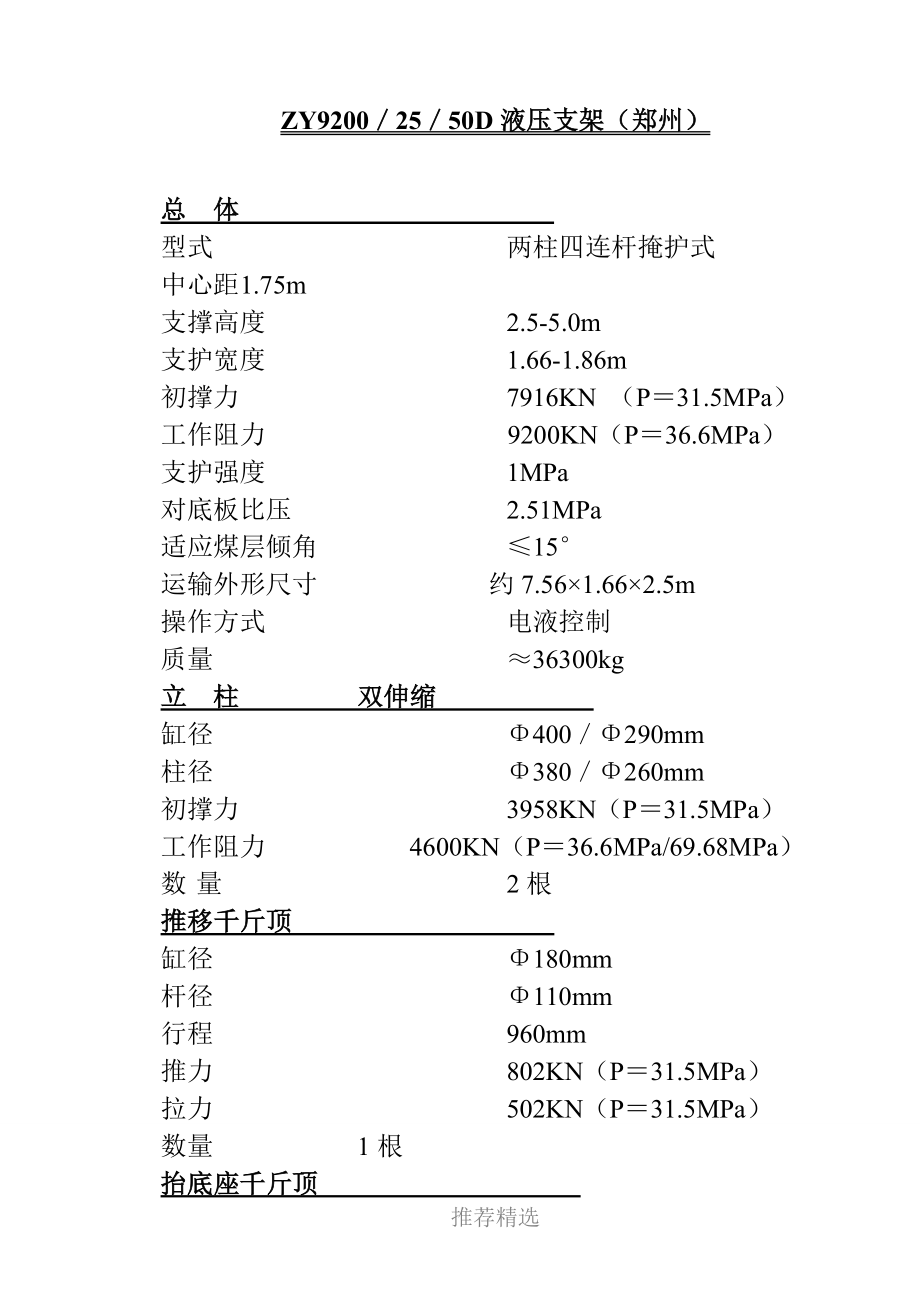

ZY9200／25／50D液压支架（郑州）总 体 型式 两柱四连杆掩护式 中心距 1.75m支撑高度 2.5-5.0m 支护宽度 1.66-1.86m 初撑力 7916KN （P＝31.5MPa）工作阻力 9200KN（P＝36.6MPa）支护强度 1MPa 对底板比压 2.51MPa 适应煤层倾角 ≤15° 运输外形尺寸 约7.56×1.66×2.5m 操作方式 电液控制 质量 ≈36300kg 立 柱 双伸缩 缸径 Φ400／Φ290mm柱径 Φ380／Φ260mm初撑力 3958KN（P＝31.5MPa）工作阻力 4600KN（P＝36.6MPa/69.68MPa） 数量 2根推移千斤顶 缸径 Φ180mm杆径 Φ110mm行程 960mm推力 802KN（P＝31.5MPa）拉力 502KN（P＝31.5MPa）数量 1根抬底座千斤顶 推荐精选缸径 Φ160mm杆径 Φ105mm行程 260mm推力 633KN（P＝31.5MPa）拉力 361KN（P＝31.5MPa） 数量 1根伸缩千斤顶 缸径 Φ100mm杆径 Φ70mm行程 900mm推力 247KN（P＝31.5MPa）拉力 126KN（P＝31.5MPa）数量 2根护帮千斤顶(一级) 缸径 Φ100mm杆径 Φ70mm行程 620mm推力 247KN（P＝31.5MPa）拉力 126KN（P＝31.5MPa）工作阻力 259KN（P＝33.0MPa）数量 2根护帮千斤顶(二级) 缸径 Φ80mm杆径 Φ60mm行程 203mm推力 158KN（P＝31.5MPa）拉力 69KN（P＝31.5MPa）工作阻力 166KN（P＝33.0MPa）数量 2根推荐精选侧推千斤顶 缸径 Φ80mm杆径 Φ60mm行程 200mm推力 158KN（P＝31.5MPa）拉力 69KN （P＝31.5MPa）数量 4根配套设备 采煤机 7LS6输送机 SGZ-1000/1400ZZ 9200／24／50液压支架（沈阳天安、郑州、平阳）总 体 型式 支撑掩护式 中心距 1.5m支撑高度 2.4-5.0m 支护宽度 1.65-1.85m 推荐精选初撑力 7755KN （P＝31.5MPa）中心距 1.75m工作阻力 9200KN（P＝38.5/70.0MPa）支护强度 ≥0.94MPa 对底板比压 ≤2.1MPa 适应煤层倾角 ≤30° 最大件外形尺寸 5.0×1.5×2.2m 操作方式 本架手动 最大件重量 ≤15t 进液管径 Φ50mm 回液管径 Φ65mm 立 柱 缸径 Φ280／Φ200mm柱径 Φ260／Φ170mm初撑力 1939KN（P＝31.5MPa）工作阻力 2300KN（P＝37.4MPa/73.3MPa） 数量 4根推移千斤顶 缸径 Φ200mm杆径 Φ140mm行程 900mm推力 990KN（P＝31.5MPa）拉力 505KN（P＝31.5MPa）数量 1根调底座千斤顶 缸径 Φ140mm杆径 Φ105mm（内注液）行程 200mm推力 485KN（P＝31.5MPa）推荐精选拉力 213KN（P＝31.5MPa）数量 1根抬底座千斤顶 缸径 Φ140mm杆径 Φ105mm（内注液）行程 240mm推力 485KN（P＝31.5MPa）拉力 213KN（P＝31.5MPa） 数量 1根伸缩千斤顶 缸径 Φ100mm杆径 Φ70mm行程 1000mm推力 247KN（P＝31.5MPa）拉力 126KN（P＝31.5MPa）数量 2根护帮千斤顶 缸径 Φ100mm杆径 Φ70mm行程（一级/二级） 485/310mm推力 247KN（P＝31.5MPa）拉力 126KN（P＝31.5MPa）工作阻力 267KN（P＝34.0MPa）数量 1根侧推千斤顶 缸径 Φ80mm杆径 Φ60mm行程 200mm推力 159KN（P＝31.5MPa）推荐精选拉力 70KN （P＝31.5MPa）数量 4根配套设备 采煤机 MG800/1880-WD MGTY750/1715-3.3D输送机 SGZ-1000/1400ZZ 8800／18／38液压支架（沈阳天安、重庆大江信达）总 体 型式 支撑掩护式 中心距 1.5m支撑高度 1.8-3.8m 支护宽度 1.65-1.85m 初撑力 7755KN （P＝31.5MPa）中心距 1.75m工作阻力 8800KN （P＝38.5/70.0MPa） 支护强度 ≥0.94MPa 对底板比压 ≤1.92MPa 推荐精选适应煤层倾角 ≤30° 最大件外形尺寸 4.8×1.6×2.4m 操作方式 本架手动 重量 ≤20.453t 进液管径 Φ50mm 回液管径 Φ65mm 立 柱 缸径 Φ280／Φ200mm柱径 Φ260／Φ170mm行程 一级 1005mm二级 1000mm初撑力 1939KN（P＝31.5MPa）工作阻力 2200KN（P＝38.5MPa/70.0MPa） 数量 4根推移千斤顶 缸径 Φ200mm杆径 Φ140mm行程 900mm推力 990KN（P＝31.5MPa）拉力 505KN（P＝31.5MPa）数量 1根调底座千斤顶 缸径 Φ140mm杆径 Φ105mm行程 200mm推力 485KN（P＝31.5MPa）拉力 213KN（P＝31.5MPa）数量 1根推荐精选抬底座千斤顶 缸径 Φ140mm杆径 Φ105mm行程 240mm推力 485KN（P＝31.5MPa）拉力 213KN（P＝31.5MPa） 数量 1根伸缩千斤顶 缸径 Φ100mm杆径 Φ70mm行程 1000mm推力 247KN（P＝28MPa）拉力 126KN（P＝28MPa）数量 2根护帮千斤顶 缸径 Φ100mm杆径 Φ70mm行程 620mm推力 247KN（P＝31.5MPa）拉力 126KN（P＝31.5MPa）工作阻力 267KN（P＝34.0MPa）数量 1根侧推千斤顶 缸径 Φ80mm杆径 Φ60mm行程 200mm推力 159KN（P＝31.5MPa）拉力 70KN （P＝31.5MPa）数量 4根推荐精选配套设备 采煤机 MG650/1510-WD输送机 SGZ-1000/1400ZZ 6400／22／45液压支架（郑煤机）总 体 型式 四柱四连杆支撑掩护式 中心距 1.5m支撑高度 2.2-4.5m 支护宽度 1.43-1.60m 初撑力 5496（P＝28MPa）中心距 1.5m工作阻力 6400KN（P＝32.6MPa）支护强度 ≥0.83MPa 对底板比压 ≤2.07MPa 适应煤层倾角 ≤30° 最大件外形尺寸 7.01×1.43×2.2m 操作方式 本架手动 重量 约25.120t 推荐精选进液管径 Φ31.5mm 回液管径 Φ51mm 立 柱 缸径 Φ250／Φ180mm柱径 Φ235／Φ160mm行程 一级 1160mm二级 1142mm初撑力 1374KN（P＝28MPa）工作阻力 1600KN（P＝32.6MPa） 数量 4根前梁千斤顶 缸径 Φ200mm柱径 Φ140mm行程 166mm 初撑力 880KN P＝28MPa工作阻力 1100KN P＝35MPa数量 2根推移千斤顶 缸径 Φ180mm杆径 Φ120mm行程 880mm推力 713KN（P＝31.5MPa）拉力 396KN（P＝31.5MPa）数量 1根调底座千斤顶 缸径 Φ125mm杆径 Φ85mm推荐精选行程 150mm推力 344KN（P＝28MPa）拉力 185KN（P＝28MPa）数量 1根抬底座千斤顶 缸径 Φ140mm杆径 Φ105mm行程 240mm推力 431KN（P＝28MPa）拉力 189KN（P＝28MPa） 数量 1根伸缩千斤顶 缸径 Φ100mm杆径 Φ70mm行程 900mm推力 220KN（P＝28MPa）拉力 120KN（P＝28MPa）数量 2根护帮千斤顶 缸径： F125mm杆径： F70mm行程： 570 mm推力/拉力：P=28.0Mpa 344/236KN工作阻力：P=35.0MPa 430KN根数： 1根侧推千斤顶 缸径 Φ80mm杆径 Φ60mm行程 170mm推荐精选推力 141KN（P＝28MPa）拉力 62KN （P＝28MPa）数量 4根ZZ 6400／22／45液压支架（重庆大江信达）总 体 型式 支撑掩护式 中心距 1.5m支撑高度 1.54-3.0m 支护宽度 1.43-1.60m 初撑力 6184KN（P＝31.5MPa）中心距 1.5m工作阻力 6400KN（P＝32.6MPa）支护强度 ≥0.85MPa 对底板比压 ≤1.73MPa 适应煤层倾角 ≤30° 最大件外形尺寸 4.9×1.55×2.0m 操作方式 本架手动 重量 ≤15t 进液管径 Φ31.5mm 回液管径 Φ51mm 立 柱 缸径 Φ250／Φ180mm柱径 Φ235／Φ160mm推荐精选行程 一级 800mm二级 700mm初撑力 1546KN（P＝31.5MPa）工作阻力 1600KN（P＝32.6MPa） 数量 4根前梁千斤顶 缸径 Φ180mm柱径 Φ140mm行程 140mm 初撑力 801KN P＝31.5MPa工作阻力 891KN P＝35MPa数量 2根推移千斤顶 缸径 Φ160mm杆径 Φ95mm行程 900mm推力 633KN（P＝31.5MPa）拉力 410KN（P＝31.5MPa）数量 1根调底座千斤顶 缸径 Φ125mm杆径 Φ85mm行程 150mm推力 485KN（P＝31.5MPa）拉力 213KN（P＝31.5MPa）数量 1根抬底座千斤顶 推荐精选缸径 Φ125mm杆径 Φ85mm行程 220mm推力 485KN（P＝31.5MPa）拉力 213KN（P＝31.5MPa） 数量 1根伸缩千斤顶 缸径 Φ100mm杆径 Φ70mm行程 900mm推力 247KN（P＝31.5MPa）拉力 126KN（P＝31.5MPa）数量 2根侧推千斤顶 缸径 Φ80mm杆径 Φ60mm行程 170mm推力 158KN（P＝31.5MPa）拉力 69KN （P＝31.5MPa）数量 3根配套设备 采煤机 SL-300输送机 SGZ-900/1050推荐精选ZZ 6400／22／45液压支架（淮南舜立）总 体 型式 四柱四连杆支撑掩护式 中心距 1.5m支撑高度 2.2-4.5m 支护宽度 1.43-1.60m 初撑力 5496KN（P＝31.5MPa）中心距 1.5m工作阻力 6400KN（P＝32.6MPa）支护强度 平均 0.85MPa 对底板比压 平均 2.2MPa 适应煤层倾角 ≤30° 运输外形尺寸： 不拆前梁 约6.95×1.43×2.20m 拆除前梁、前立柱 约4.97×1.43×2.50m 操作方式 本架手动 重量 ≈25t 进液管径 Φ31.5mm 回液管径 Φ51mm 立 柱 缸径 Φ250／Φ180mm柱径 Φ235／Φ160mm行程 一级 1160mm二级 1142mm推荐精选初撑力 1374KN（P＝28.0MPa）工作阻力 1600KN（P＝32.6MPa） 数量 4根前梁千斤顶 缸径 Φ200mm柱径 Φ140mm行程 166mm 初撑力 880KN P＝28.0MPa工作阻力 1100KN P＝35.0MPa数量 2根推移千斤顶 缸径 Φ180mm杆径 Φ120mm行程 880mm推力 713KN（P＝28.0MPa）拉力 396KN（P＝28.0MPa）数量 1根调底座千斤顶 缸径 Φ125mm杆径 Φ85mm行程 150mm推力 344KN（P＝28.0MPa）拉力 185KN（P＝28.0MPa）数量 1根抬底座千斤顶 缸径 Φ140mm杆径 Φ105mm行程 240mm推荐精选推力 431KN（P＝28.0MPa）拉力 189KN（P＝28.0MPa） 数量 1根护帮/伸缩千斤顶 缸径 Φ125/Φ100mm杆径 Φ70mm行程 570/900mm推力 344/220KN（P＝28.0MPa）拉力 236/112KN（P＝28.0MPa）工作阻力：护帮 P=35.0 MPa 430KN数量 1根/2根侧推千斤顶 缸径 Φ80mm杆径 Φ60mm行程 170mm推力 141KN（P＝28.0MPa）拉力 62KN （P＝28.0MPa）数量 4根配套设备 采煤机 MG610/1400-WD输送机 SGZ-1000/1400ZZ 6400／18／38液压支架（郑州、平阳煤机厂）推荐精选总 体 型式 支撑掩护式 中心距 1.5m支撑高度 1.8-3.8m 支护宽度 1.43-1.60m 初撑力 4653KN （P＝28MPa）中心距 1.5m工作阻力 6400KN （P＝38.5MPa） 支护强度 平均0.86MPa 对底板比压 平均1.72MPa 适应煤层倾角 30° 运输时外形尺寸不拆前梁 约6.64×1.43×1.8m 拆除前梁 约4.955×1.43×1.8m 操作方式 本架 重量 20.453t 进液管径 Φ31.5mm 回液管径 Φ51mm 立 柱 缸径 Φ230／Φ150mm柱径 Φ220／Φ160mm行程 一级 1020mm二级 980mm初撑力 1163.3KN（P＝28MPa）工作阻力 1600KN（P＝38.5MPa/62.9MPa） 数量 4根推移千斤顶 缸径 Φ180mm杆径 Φ120mm推荐精选行程 900mm推力 712KN （P＝28MPa）拉力 395.8KN（P＝28MPa）数量 1根调底座千斤顶 缸径 Φ125mm杆径 Φ85mm行程 150mm推力 344KN（P＝28MPa）拉力 185KN（P＝28MPa）数量 1根抬底座千斤顶 缸径 Φ140mm杆径 Φ105mm行程 240mm推力 431KN（P＝28MPa）拉力 188KN（P＝28MPa） 数量 1根伸缩千斤顶 缸径 Φ100mm杆径 Φ70mm行程 900mm推力 219.6KN（P＝28MPa）拉力 112KN （P＝28MPa）数量 2根护帮千斤顶 缸径 Φ100mm杆径 Φ70mm行程 530mm推荐精选推力 219.6KN（P＝28MPa）拉力 112KN（P＝28MPa）工作阻力 298.5KN（P＝33.3MPa）数量 2根侧推千斤顶 缸径 Φ80mm杆径 Φ60mm行程 170mm推力 140.4KN（P＝28MPa）拉力 61.3KN（P＝28MPa）数量 3根前梁千斤顶 缸径 Φ200mm杆径 Φ185mm行程 140mm初撑力 989.5KN（P＝28MPa）工作阻力 1099.6KN（P＝35MPa）数量 2根配套设备 采煤机 MG610/1400-WD、MG400/920-WD输送机 SGZ-1000/1400ZZ 6400／18／38液压支架（重庆大江）总 体 型式 支撑掩护式 中心距 1.5m支撑高度 1.8-3.8m 支护宽度 1.43-1.60m 初撑力 4653KN （P＝28MPa）中心距 1.5m推荐精选工作阻力 6400KN （P＝38.5MPa） 支护强度 平均0.86MPa 对底板比压 平均1.72MPa 适应煤层倾角 30° 运输时外形尺寸不拆前梁 约6.64×1.43×1.8m 拆除前梁 约4.955×1.43×1.8m 操作方式 本架 重量 20.5t 进液管径 Φ31.5mm 回液管径 Φ51mm 立 柱 缸径 Φ230／Φ220mm柱径 Φ180／Φ150mm行程 一级 1020mm二级 980mm初撑力 1163.3KN（P＝28MPa）工作阻力 1600KN（P＝38.5MPa/62.9MPa） 数量 4根推移千斤顶 缸径 Φ180mm杆径 Φ120mm行程 850mm推力 712KN （P＝28MPa）拉力 395.8KN（P＝28MPa）数量 1根调底座千斤顶 缸径 Φ125mm推荐精选杆径 Φ85mm行程 150mm推力 344KN（P＝28MPa）拉力 185KN（P＝28MPa）数量 1根抬底座千斤顶 缸径 Φ140mm杆径 Φ105mm行程 240mm推力 431KN（P＝28MPa）拉力 188KN（P＝28MPa） 数量 1根伸缩千斤顶 缸径 Φ100mm杆径 Φ70mm行程 900mm推力 261KN（P＝28MPa）拉力 112KN （P＝28MPa）数量 2根护帮千斤顶 缸径 Φ100mm杆径 Φ70mm行程 470mm推力 219.6KN（P＝28MPa）拉力 112KN（P＝28MPa）工作阻力 261KN（P＝33.3MPa）数量 2根侧推千斤顶 缸径 Φ80mm推荐精选杆径 Φ60mm行程 170mm推力 140.4KN（P＝28MPa）拉力 61.3KN（P＝28MPa）数量 4根前梁千斤顶 缸径 Φ200mm杆径 Φ185mm行程 140mm初撑力 289.55KN（P＝28MPa）工作阻力 289.55KN（P＝35MPa）数量 2根配套设备 采煤机 MG610/1400-WD、MG400/920-WD输送机 SGZ-1000/1400ZZ 6400／17／35液压支架（潘集机厂）总 体 型式 支撑掩护式支撑高度 1.7-3.5m支护宽度 1.43-1.60m初撑力 4653KN（P＝28MPa） 中心距 1.5m工作阻力 6400KN （P＝38.5MPa）支护强度 平均0.87 MPa 对底板比压 平均1.73MPa适应煤层倾角 ＜25°运输时外形尺寸 不拆前梁 约6.56×1.43×1.7m推荐精选拆除前梁 约4.88×1.43×1.7m 操作方式 本架重量 19.702t进液管径 Φ31.5mm回液管径 Φ38mm立 柱 缸径 Φ230／Φ180mm柱径 Φ220／Φ160mm行程 一级 920mm二级 880mm初撑力 1163.3KN （P＝28MPa）工作阻力 1600KN（P＝38.5MPa/62.9MPa）数量 4根 推移千斤顶 缸径 Φ180mm杆径 Φ120mm行程 900mm推力 712KN （P＝28MPa） 拉力 395.8KN（P＝28MPa）数量 1根调底座千斤顶 缸径 Φ125mm杆径 Φ85mm行程 150mm推力 344KN （P＝28MPa） 拉力 188KN （P＝28MPa）数量 1根伸缩千斤顶 推荐精选缸径 Φ100mm杆径 Φ70mm行程 900mm推力 219.6KN （P＝28MPa） 拉力 112KN （P＝28MPa）数量 2根护帮千斤顶 缸径 Φ100mm杆径 Φ70mm行程 470mm推力 219.6KN （P＝28MPa） 拉力 122KN （P＝28MPa）工作阻力 261KN （P＝33.3MPa）数量 2根侧推千斤顶 缸径 Φ80mm杆径 Φ60mm行程 170mm推力 140.4KN （P＝28MPa） 拉力 61.3KN （P＝28MPa）数量 3根前梁千斤顶 缸径 Φ200mm杆径 Φ185mm行程 140mm初撑力 879.2KN （P＝28MPa）工作阻力 1099.6KN （P＝35MPa）数量 2根配套设备 推荐精选采煤机 MG300/700-WD 输送机 SGZ-800/1050ZZ 6400／15／30液压支架（沈阳天安、淮南舜立）总 体 型式 四柱四连杆支撑掩护式 中心距 1.5m支撑高度 1.54-3.0m 支护宽度 1.43-1.60m 初撑力 5496KN（P＝28.0MPa）中心距 1.5m工作阻力 6400KN（P＝32.6MPa） 支护强度 平均0.86MPa 对底板比压 平均1.76MPa 适应煤层倾角 ≤30° 运输外形尺寸 6.503×1.43×1.54m 操作方式 本架手动 重量 约20.5t 进液管径 Φ31.5mm 回液管径 Φ51mm 立 柱 缸径 Φ250／Φ180mm推荐精选柱径 Φ235／Φ160mm行程 一级 741mm二级 715mm初撑力 1374KN（P＝28.0MPa）工作阻力 1600KN（P＝32.6MPa） 数量 4根前梁千斤顶 缸径 Φ180mm柱径 Φ140mm行程 140mm 初撑力 712KN P＝28.0MPa工作阻力 890KN P＝35MPa数量 2根推移千斤顶 缸径 Φ160mm杆径 Φ95mm行程 900mm推力 562.9KN（P＝28.0MPa）拉力 365KN（P＝28.0MPa）数量 1根调底座/抬底千斤顶 缸径 Φ125/Φ140mm杆径 Φ85/Φ105mm行程 200/180mm推力 344/431KN（P＝28.0MPa）拉力 185/188KN（P＝28.0MPa）数量 各1根推荐精选伸缩千斤顶 缸径 Φ100mm杆径 Φ70mm行程 900mm推力 219.6KN（P＝28.0MPa）拉力 112KN（P＝28.0MPa）数量 2根侧推千斤顶 缸径 Φ80mm杆径 Φ60mm行程 170mm推力 140.4KN（P＝28.0MPa）拉力 61.3KN （P＝28.0MPa）数量 3根配套设备 采煤机 SL-300输送机 SGZ-900/1050推荐精选ZZ 6000／21／42液压支架（郑州、庆江）总 体 型式 支撑掩护式支撑高度 2.1-4.2m支护宽度 1.43-1.60m中心距 1.5m初撑力 4654KN P＝28MPa 工作阻力 6000KN P＝36.1MPa支护强度 平均0.92 MPa 对底板比压 平均1.7MPa适应煤层倾角 ＜35°运输时外形尺寸 不拆前梁 约6.22×1.43×2.1m拆除前梁 约4.68×1.43×2.1m操作方式 本架立 柱 缸径 Φ230／Φ180mm柱径 Φ220／Φ160mm行程 一级 1060mm二级 1020mm初撑力 1164KN P＝28MPa工作阻力 1500KN P＝36.1MPa/59MPa数量 4根推移千斤顶 推荐精选缸径 Φ180mm杆径 Φ120mm行程 850mm推力 712KN P＝28MPa 拉力 282KN P＝28MPa数量 1根调底座千斤顶 缸径 Φ125mm杆径 Φ85mm行程 200mm推力 344KN P＝28MPa 拉力 185KN P＝28MPa数量 1根抬底座千斤顶 缸径 Φ125mm杆径 Φ85mm行程 240mm推力 344KN P＝28MPa 拉力 185KN P＝28MPa数量 1根伸缩千斤顶 缸径 Φ100mm杆径 Φ70mm行程 800mm推力 219.6KN P＝28MPa 拉力 112KN P＝28MPa数量 2根护帮千斤顶 缸径 Φ100mm推荐精选杆径 Φ70mm行程 530mm推力 219.6KN P＝28MPa 拉力 122KN P＝28MPa工作阻力 261KN P＝32MPa数量 2根侧推千斤顶 缸径 Φ80mm杆径 Φ60mm行程 170mm推力 140.4KN P＝28MPa 拉力 61.3KN P＝28MPa数量 4根前梁千斤顶 缸径 Φ200mm杆径 Φ185mm行程 110mm初撑力 879.2KN P＝28MPa工作阻力 1319.5KN P＝42MPa数量 2根配套设备 采煤机 MG400/920-WD输送机 SGZ-800/800ZZ 4800／18／38液压支架(苏南煤机厂)总体 推荐精选型式 支撑掩护式支撑高度 1.8-3.8m支护宽度 1.43-1.60m中心距 1.5m工作阻力 4800KN P＝38.2 MPa初撑力 3524KN泵站压力 31.5MPa支护强度 0.83MPa对底板比压 0.7/2.0 MPa (前端/最大)适应煤层倾角 ＜35°最小外形尺寸 5780×1450×1800mm支架重量 16t立柱 形式 单伸缩加接长杆缸径 Φ200mm柱径 Φ185mm工作阻力 1200KN P＝38.2 MPa行程 1050mm数量 4根 推移千斤顶 数量 1根缸径 Φ160mm柱径 Φ105mm推力 633KN P＝31.5 MPa拉力 360KN P＝31.5 MPa行程 700mm 前梁千斤顶 数量 2根缸径 Φ140mm推荐精选柱径 Φ105mm推力 588KN P＝38.2 MPa拉力 212KN 行程 140mm 伸缩梁千斤顶 数量 2根缸径 Φ80mm柱径 Φ45mm推力 158KN拉力 108KN 行程 600mm护帮千斤顶 数量 2根缸径 Φ80mm柱径 Φ45mm推力 192KN P＝38.2 MPa 拉力 108KN 行程 465mm侧推千斤顶 数量 3根缸径 Φ63mm柱径 Φ45mm推力 99.7KN拉力 49.8KN 行程 170mm 推荐精选 ZZ4400／18／38液压支架(平阳煤机厂)总 体 型式 支撑掩护式支撑高度 1.8-3.8m支护宽度 1.422-1.592m中心距 1.5m初撑力 3516KN P＝28MPa工作阻力 4400KN P＝35MPa推荐精选支护面积 5.75m2支护强度 平均0.76 MPa 底座面积 3.33m2对底板比压 平均1.32MPa操作方式 本架重量 14.5t立 柱 缸径 Φ200mm柱径 Φ185mm行程 1050mm加长杆直径 157mm加长杆行程 950mm初撑力 879KN P＝28MPa降柱力 127KN工作阻力 1100KN P＝35MPa数量 4根推移千斤顶 缸径 Φ140mm行程 700mm推力 431KN P＝28MPa 拉力 272KN P＝28MPa数量 1根伸缩千斤顶 缸径 Φ80mm行程 800mm推力 141KN P＝28MPa 拉力 86KN P＝28MPa数量 2根护帮千斤顶 推荐精选缸径 Φ80mm行程 250mm推力 141KN P＝28MPa 拉力 86KN P＝28MPa工作阻力 191KN P＝38MPa数量 2根侧推千斤顶 缸径 Φ63mm行程 170mm推力 87KN P＝28MPa 拉力 43KN P＝28MPa数量 3根前梁千斤顶 缸径 Φ140mm行程 140mm初撑力 431KN P＝28MPa拉力 188KN P＝28MPa工作阻力 585KN P＝38MPa数量 2根推荐精选ZZ4000／17／35液压支架(苏南/郑州煤机厂)总体 型式 支撑掩护式支撑高度 1.7-3.5m支护宽度 1.43-1.60m工作阻力 4000KN P=31.5 MPa初撑力 3141.6KN P=25 MPa中心距 1.5m支护面积 5.71m2支护强度 0.72MPa底座面积 2.428m2最小外形尺寸 5500×1420×1700mm支架重量 10180Kg立柱 推荐精选缸径 Φ200mm 活柱直径 Φ185mm 活柱行程 930mm 加长杆直径 Φ157mm 初撑力 785KN P=28MPa降柱力 113.33KN P=28MPa工作阻力 1000KN P=31.5 MPa短柱 缸径 Φ140mm 杆径 Φ105mm 行程 140mm 初撑力 384.65KN P=28MPa拉力 168.28KN P=28MPa工作阻力 584.67KN P=38MPa前梁端部初撑力 76.93KN 前梁端部最大工作阻力 116.93KN 前梁摆角 向上 15° 向下 19° 推移千斤顶 缸径 Φ140mm 杆径 Φ85mm 行程 700mm 推溜力 242.86KN P=28MPa拉架力 384KN P=28MPa侧推千斤顶 缸径 Φ63mm 杆径 Φ45mm 行程 170mm 推荐精选推力 77.89KN P=28MPa拉力 38.15KN P=28MPa护帮千斤顶 缸径 Φ80mm 杆径 Φ45mm 行程 350mm 工作阻力 147.71KN P=29.5 MPa拉力 54.95KN P=28MPa伸缩千斤顶 缸径 Φ80mm 杆径 Φ45mm 行程 600.mm 推力 125.6KN P=28MPa拉力 54.95KN P=28MPa推荐精选ZZ4000／12／24液压支架(淮南机械公司潘集机厂)总 体 型式 支撑掩护式支撑高度 1.2-2.4m支护宽度 1.42-1.59m中心距 1.5m初撑力 3518KN P＝28MPa 工作阻力 4000KN P＝31.83MPa支护面积 6.54m2支护强度 平均0.61 MPa 对底板比压 平均1.43MPa操作方式 本架系统压力 28MPa重量 12.85t运输时外形尺寸 约5.15×1.42×1.2m立 柱 缸径 Φ200/Φ160mm柱径 Φ180/Φ140mm行程 1130mm初撑力 879.55KN P＝28MPa推荐精选工作阻力 1000KN P＝31.83MPa数量 4根推移千斤顶 缸径 Φ160mm杆径 Φ105mm行程 700mm推力 321KN P＝28MPa 拉力 242KN P＝28MPa数量 1根侧推千斤顶 缸径 Φ63mm杆径 Φ45mm行程 170mm推力 87.3KN P＝28MPa 拉力 42.8KN P＝28MPa数量 3根推荐精选ZY8800／18／38液压支架(郑州煤机厂)总 体 型式 掩护式支撑高度 1.8-3.8m 支护宽度 1.65-1.85m中心距 1.75m初撑力 6413KN 工作阻力 8800KN 支护强度 1.006-1.066 对底板比压 2.03-2.32MPa适应顷角 ≤°操作方式 电液控制系统压力 31.5MPa重量 t运输时外形尺寸 约6929×1650×1800mm两立柱中心距 920mm立 柱 型式 双伸缩式立柱内径/外径 Φ360/Φ412mm缸径内径/外径 Φ270/Φ340mm活柱直径 Φ230mm行程 一级 915mm二级 945mm初撑力 3206KN 推荐精选数量 2根推移千斤顶 (进口) 型式 倒装内径/外径 Φ180/219mm杆径 Φ105mm行程 960mm推力 801KN 拉力 529KN 数量 1根平衡千斤顶 内径/外径 Φ200/240mm杆径 Φ140mm行程 495mm推力 1357KN 拉力 692KN 数量 1根伸缩千斤顶 内径/外径 Φ100/121mm杆径 Φ100mm行程 865mm推力 274KN 拉力 125KN 数量 2根侧推千斤顶 型式 内注液内径/外径 Φ80/102mm杆径 Φ60mm行程 200mm推力 159KN 推荐精选拉力 69KN 数量 4根抬底千斤顶 型式 内注液内径/外径 Φ125/152mm杆径 Φ90mm行程 240mm推力 387KN 拉力 186KN 数量 1根护帮千斤顶 内径/外径 Φ125/146mm杆径 Φ85mm行程 605mm推力 466KN 拉力 207KN 数量 1根ZY5000／11／24液压支架(郑州煤机厂、淮南潘集机厂)推荐精选总 体 型式 掩护式支撑高度 1.1-2.4m 支护宽度 1.43-1.60m中心距 1.5m初撑力 3579.2KN P＝31.5MPa 工作阻力 5000KN P＝40.6MPa支护强度 平均0.79 MPa 对底板比压 平均1.66MPa适应顷角 ≤32°操作方式 本架系统压力 31.5MPa重量 14.989t运输时外形尺寸 约5.612×1.43×1.115m立 柱 缸径 Φ280/Φ200mm柱径 Φ260/Φ170mm行程 一级 566mm二级 559mm初撑力 1939.6KN P＝31.5MPa工作阻力 2500KN P＝40.6/79.5MPa数量 2根推移千斤顶 缸径 Φ160mm杆径 Φ95mm行程 900mm推力 633KN P＝31.5MPa 拉力 410KN P＝31.5MPa推荐精选数量 1根平衡千斤顶 缸径 Φ160mm杆径 Φ85mm行程 405mm推力 702KN P＝35MPa 拉力 504KN P＝35MPa数量 2根伸缩千斤顶 缸径 Φ80mm杆径 Φ60mm行程 900mm推力 158KN P＝31.5MPa 拉力 108KN P＝31.5MPa数量 2根侧推千斤顶 。
