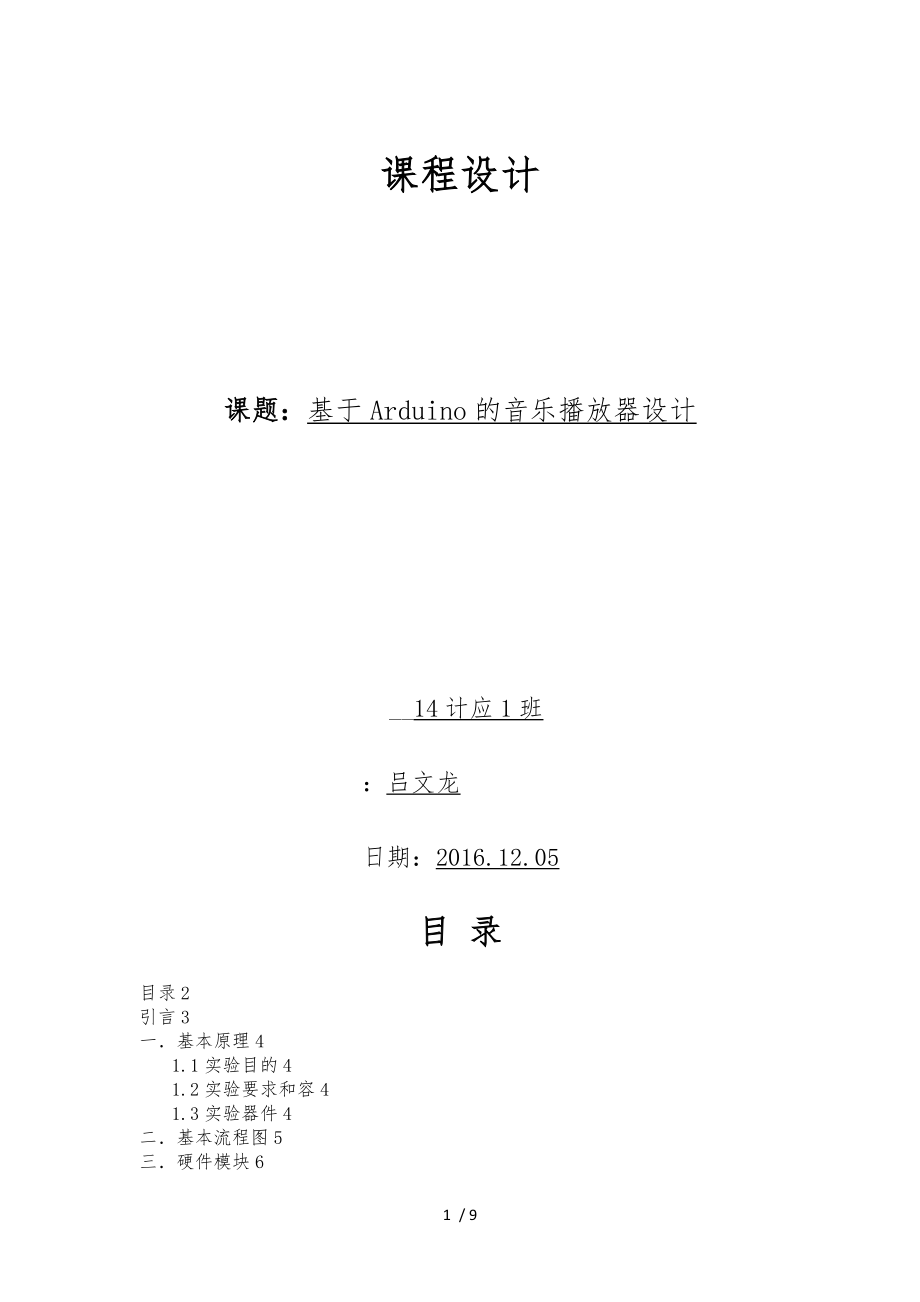

课程设计课题：基于Arduino的音乐播放器设计 __14计应1班 ：吕文龙 日期：2016.12.05 目 录目录2引言3一．基本原理41.1实验目的41.2实验要求和容41.3实验器件4二．基本流程图5三．硬件模块63.1SD卡读写模块63.2 Arduino模块73.3 1602液晶显示模块73.4扬声器模块73.5电位器模块73.6步进电机模块7四．实物图8引言进入21世纪越来越来多的电子产品出现在人们的日常生活中，从而形式多样的音乐播放器已广泛应用于各种多媒体，为各种多媒体提供音频效果，人们能够听到悦耳的声音，同时给人类在多媒体播放平台上带来了一定的发展现有音乐播放器虽有多种设计样式，各具特色，但是回归到本质，我们可以通过Aduino做一个基于Arduino的音乐播放器设计本文介绍了一种用串口输入模拟用户界面的音乐播放器平台和SD卡模块存储和读取数据，实现音乐的播放，具有反应速序快、可靠性高和连线与扩展方便等特点一．基本原理1.1实验目的由arduino控制的串口输入模拟用户控制界面系统和LCD1602液晶显示屏组成，其控制核心是arduino，串口输入信号是本程序的关键，由SD卡读写模块接收信号将之译码输出，扬声器通过读取信号播放音频，最后由液晶显示系统将相应的数据音乐播放信息显示出来。
1.2实验要求和容（1） SD卡模块数据存储，音频转换，读写程序的编写2） 设定模拟的用户按键，通过串口输入设定的信号3） 音乐播放器具有显示功能显示开机界面，播放界面，音乐信息，状态信息等等4） 故障模块，步进电机工作方式模拟故障信号5） LED灯状态显示播放状态6） 电位器，调音量大小和显示屏的分辨率1.3实验器件Arduino板一块Lcd1602液晶一个SD卡一电位器2个步进电机一个Led灯一个电阻1个电容1个扬声器1个导线若干7pin双排长针一条或者7pin双排针，单排针各一条二．基本流程图串口信号发送SD模块读写Arduino板解码分析液晶屏显示三． 硬件模块3.1SD卡读写模块3.2 Arduino模块Arduino 是一款便捷灵活、方便上手的开源电子原型平台，包含硬件（各种型号的arduino板）和软件（arduino IDE)它适用于艺术家、设计师、爱好者和对于“互动”有兴趣的朋友们Arduino能通过各种各样的传感器来感知环境，通过控制灯光、马达和其他的装置来反馈、影响环境在这里我用它来解码，并分析，然后控制液晶显示如下图3.3 1602液晶显示模块该液晶显示器以其微功耗、体积小、显示容丰富、超薄轻巧的诸多优点，在袖珍式仪表和低功耗应用系统中得到越来越广泛的应用。
这里介绍的字符型液晶模块是一种用5x7点阵图形来显示字符的液晶显示器，根据显示的容量可以分为1行16个字、2行16个字、2行20个字等等如下图3.4扬声器模块因为扬声器驱动电压要求比较小，远远小于5V，所以需要在扬声器上串联一个大于10uf的电解电容，电解电容负极连接喇叭的正极，电容正极连接另外一端不接电容长时间使用，会烧毁扬声器串联一个100Ω电阻也可以（因为电位器最小电阻为0）3.5电位器模块输出电压调节电位器：逆时针升高，顺时针降低市面上的廉价的非线性电位器做这种实验时，数值漂移大，容易造成led闪烁，电阻成非线性变化，亮度变化不明显，容易产生和按钮调光实验那种层级感，影响试验效果3.6步进电机模块步进电机是一种将电脉冲转化为角位移的执行通俗一点讲：当步进驱动器接收到一个脉冲信号，它就驱动步进电机按设定的方向转动一个固定的角度（与步进角）你可以通过控制脉冲个数来控制角位移量，从而达到准确定位的目的；同时你也可以通过控制脉冲频率来控制电机转动的速度和加速度，从而达到调速的目的四．实物图9 / 9。
