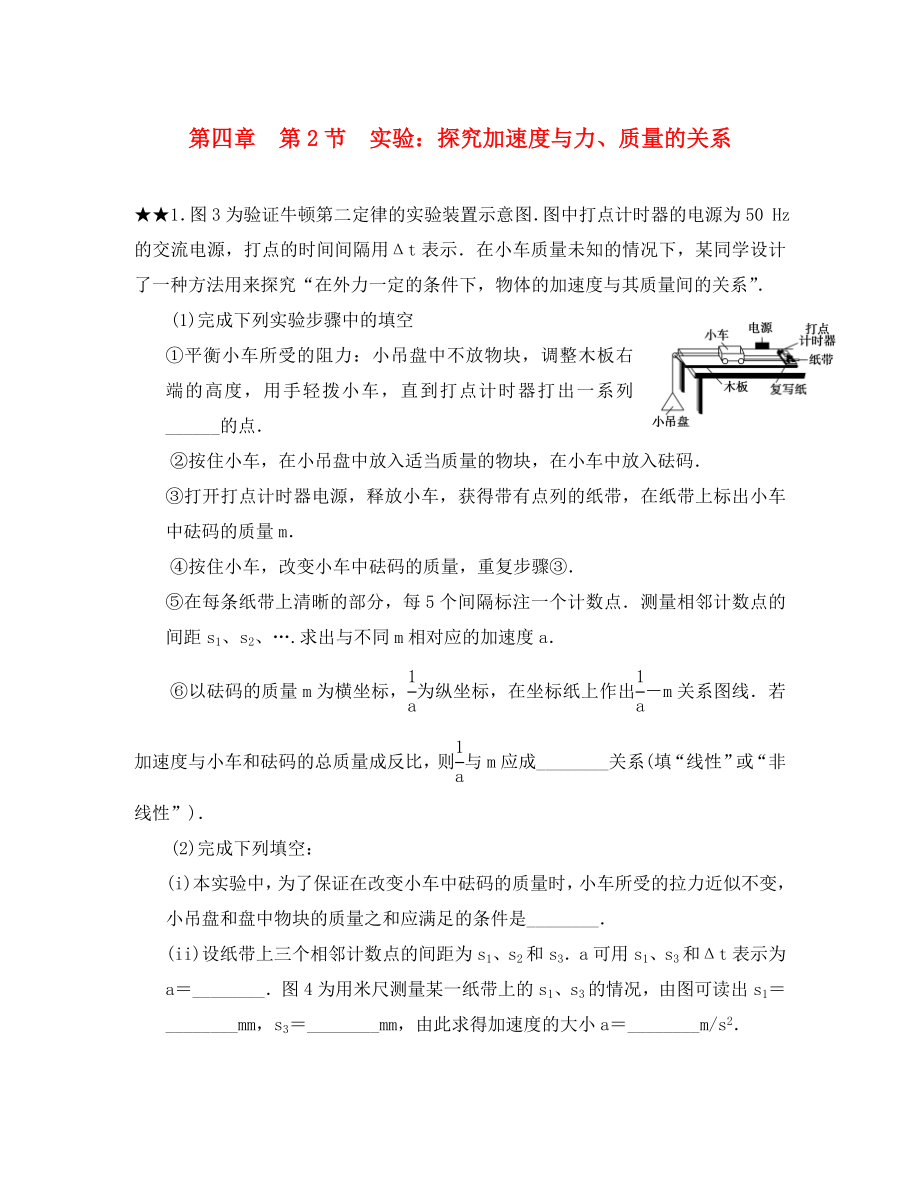

第四章 第2节 实验：探究加速度与力、质量的关系 ★★1．图3为验证牛顿第二定律的实验装置示意图．图中打点计时器的电源为50 Hz的交流电源，打点的时间间隔用Δt表示．在小车质量未知的情况下，某同学设计了一种方法用来探究“在外力一定的条件下，物体的加速度与其质量间的关系”．(1)完成下列实验步骤中的填空①平衡小车所受的阻力：小吊盘中不放物块，调整木板右端的高度，用手轻拨小车，直到打点计时器打出一系列______的点．②按住小车，在小吊盘中放入适当质量的物块，在小车中放入砝码．③打开打点计时器电源，释放小车，获得带有点列的纸带，在纸带上标出小车中砝码的质量m．④按住小车，改变小车中砝码的质量，重复步骤③．⑤在每条纸带上清晰的部分，每5个间隔标注一个计数点．测量相邻计数点的间距s1、s2、….求出与不同m相对应的加速度a．⑥以砝码的质量m为横坐标，为纵坐标，在坐标纸上作出－m关系图线．若加速度与小车和砝码的总质量成反比，则与m应成________关系(填“线性”或“非线性”)．(2)完成下列填空：(i)本实验中，为了保证在改变小车中砝码的质量时，小车所受的拉力近似不变，小吊盘和盘中物块的质量之和应满足的条件是________．(ii)设纸带上三个相邻计数点的间距为s1、s2和s3．a可用s1、s3和Δt表示为a＝________．图4为用米尺测量某一纸带上的s1、s3的情况，由图可读出s1＝________mm，s3＝________mm，由此求得加速度的大小a＝________m/s2．图4(iii)图5为所得实验图线的示意图．设图中直线的斜率为k，在纵轴上的截距为b，若牛顿第二定律成立，则小车受到的拉力为________，小车的质量为________．★★2．“探究加速度与物体质量、物体受力的关系”的实验装置如左图所示．(1)在平衡摩擦力后，挂上砝码盘，打出了一条纸带如右图所示．计时器打点的时间间隔为0.02 s．从比较清晰的点起，每5个点取一个计数点，量出相邻计数点之间的距离(图中已标出)，该小车的加速度a＝________ m/s2．(结果保留两位有效数字)(2)平衡摩擦力后，将5个相同的砝码都放在小车上．挂上砝码盘，然后每次从小车上取一个砝码添加到砝码盘中，测量小车的加速度．小车的加速度a与砝码盘中砝码总重力F的实验数据如下表：砝码盘中砝码总重力F(N)00.1960.3920.5880.7840.980加速度a(m·s－2)0.210.691.181.662.182.70某同学根据上面表格中的实验数据在坐标纸上作出a－F的关系图象，发现图线不通过坐标原点，请说明主要原因是什么？★★★3．如图为“用DIS(位移传感器、数据采集器、计算机)研究加速度和力的关系”的实验装置．(1)在该实验中必须采用控制变量法，应保持__________不变，用钩码所受的重力作为____________，用DIS测小车的加速度．(2)改变所挂钩码的数量，多次重复测量，在某次实验中根据测得的多组数据可画出a－F关系图线①分析此图线的OA段可得出的实验结论是_________________________________．②此图线的AB段明显偏离直线，造成此误差的主要原因是________．A．小车与轨道之间存在摩擦B．导轨保持了水平状态C．所挂钩码的总质量太大D．所用小车的质量太大。
