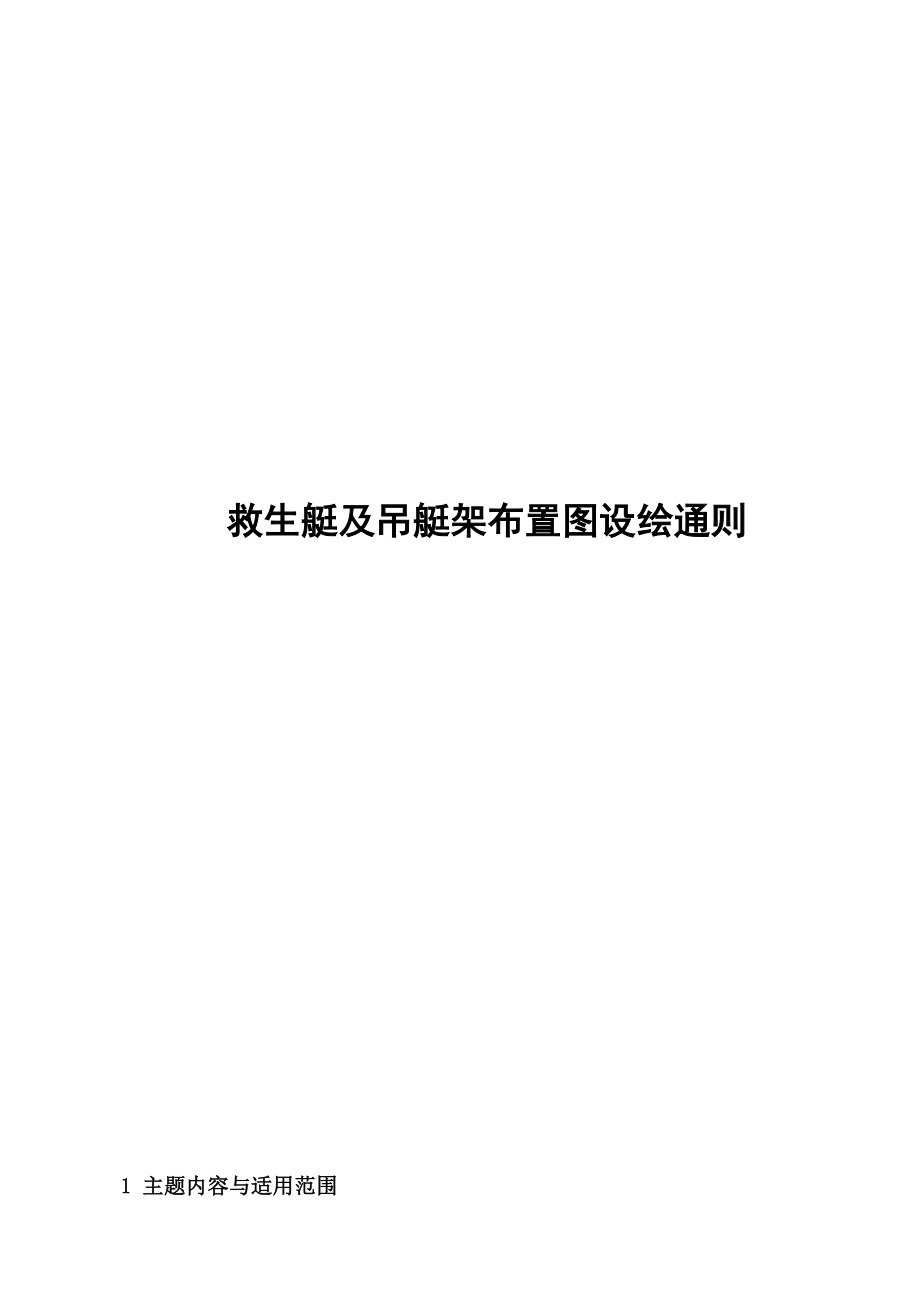

救生艇及吊艇架布置图设绘通则1 主题内容与适用范围1.1本标准规定了救生艇及吊艇架布置图的设绘依据、基本要求、内容要点、图面要求、注意事项、校审要点、质量要求以及附图1.2本标准适用于详细设计阶段救生艇及吊艇架布置图的设绘2 引用标准及设绘依据图纸 2.1 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文本标准出版时，所示版本均为有效所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性2.2 设绘依据图纸a) 设计任务书；b) 船体规格书（说明书）；c) 总布置图；d) 艇甲板结构图；e) 救生设备布置图；f) 救生艇总图；g) 吊艇架总图；h) 救生艇绞车及救助艇绞车(以下简称艇绞车)总图3 基本要求 本图系供船级社送审认可图纸，也供船厂施工之用3.1 所选用救生艇、吊艇架及艇绞车必须具有船级社的认可证书3.2 应按全船救生设备布置图及总布置图与说明书的基本要求结合本船航区所相应的规范规定，确定救生艇、救助艇（或救生艇兼救助艇）、吊艇架、艇绞车及各种救生设备的类型、规格和数量4 内容要点 本图样一般应有俯视图、侧视图、横向视图等组成 4.1 应全面复校总布置图、说明书及救生设备布置图是否符合规范与国际公约要求，例如救生艇额定乘员是否满足？救生艇的登乘甲板集合处面积是否满足？紧急集合的通道是否畅通？进入救生艇的担架在通道处是否顺利转弯及进入救生艇？救生艇存放高度（距轻载航海水线）是否满足规范要求？艇存放位置距螺旋桨距离是否满足规定要求？等。
如果有疑问应与有关设计者协调解决，以确保船舶设计质量4.2 清楚地表明艇及艇架在船舶内横倾20°并纵倾10°恶劣工况时，吊艇臂转出舷外的放艇轨迹示意图以证明救生艇在转出舷外过程中与本船船体不碰，否则要采取有效措施，甚至更换吊艇架的型号4.3 所选吊艇架与艇绞车时工作负荷以及救生艇的重量要合理地配合艇绞车的降落速度根据吊艇架存放高度必须满足规范规定的公式要求4.4 应全面绘制出全船救生艇、吊艇架、艇绞车及其系统的布置位置，并注明吊艇架的主要外形尺寸以及底脚的定位尺寸4.5 应绘制登艇平台及登艇梯，并标注件号4.6 应表明应急弃船状态人员逃生登艇方向4.7 对自由降落救生艇及降落装置应核对存放位置的降落高度和滑道角度是否符合艇的证书规定4.8 应有“技术要求”说明项，提出注意事项与装船前及装船后应进行的试验要求与方法5 图面要求5.1 图纸幅面 应符合GB4476-84金属船体制图要求幅面宽度尽可能不大于1号图纸宽度，长度允许按GB4476.1放长5.2 图面格式 必须绘制三面视图，“技术要求”书写在材料表之上明显处5.3 常用比例 平面图与侧视图一般采用1:50或1:100，横向视图一般采用1:25或1:20，如特殊需要可另行考虑。
5.4 线条按GB4476-84规定绘制，船体外形轮廓，室围壁外形及其它必须绘出的固定设施用总布置图相同的线条绘制，属本图范围的设备及其系统用较粗的线条进行绘制，以使主次分明与本图无关的设施尽可能不绘或少绘，但必须绘出通道、门和出入口，以观察救生艇布置位置、登艇平台、登艇梯等布置是否合理5.5 其他a) 肋骨号每隔2档标注b) 标题栏应按院标准规定设置与填写，材料表与件号标注应填写完整6 设绘注意事项6.1 必须注意满足规范与公约要求，并满足本标准第4条内容要点的全部要求6.2 注意与其他设计图纸的协调，例救生艇存放区域栏杆为可倒式或放置舷内适当位置，不影响放艇（在船舶任何一舷横倾20°及首、尾纵倾10°的恶劣工况下）6.3 注意与其他专业的协调，例如：a) 救生艇的存放区域避开舷侧的排水口b) 救生艇下降区域应没有任何障碍救生艇的存放区域下各层甲板设置垂直档柱，以避免救生艇下放时被搁住而导之翻艇c) 吊艇架、艇绞车处甲板需作结构局部加强，如是自由降落救生艇降落装置，在围壁的受力位置也需适当加强d) 与电气专业协调，如登艇集合处应急照明，艇绞车的电气控制箱的位置确定、限位开关等问题7 校审要点7.1 校核设备的型号、规格、数量的配备是否符合规范和公约要求。
7.2 校核所选的吊艇架、艇绞车是否与艇相匹配7.3 校核是否符合本标准第4条内容要点与第6条注意事项规定8 质量要求与等级规定 等级的表达方式采用下表形式 等 级 内 容I级II级满足任务书和规范要求和总布置图及救生设备布置图相一致满足要求满足要求放艇可靠起艇方便布置合理尺寸正确可靠方便合理正确可靠方便基本合理基本正确图面整洁视图合理线条清晰比例恰当符合要求基本符合要求材料表内容应完整、准确完整、准确基本完整、准确通用标准采用程度，图面是否符合“船舶制图标准”好较好一般差错、图面缺陷极少很少注1：I、II级即为优良品、合格品，达不到合格为不合格品I、II级品无原则差错9 参考资料见附录A 附录A《救生艇及吊艇架布置图》参考资料A1 相关标准 GB11574-89 全封闭救生艇型式和基本参数 GB10839-89 部分封闭救生艇型式和基本参数 CB*795-85 开敞式救生艇型式和基本尺寸 GB11573-89 全封闭救生艇技术条件 GB/T14355-93 开敞式救生艇技术条件 GB/T14651-93 部分封闭救生艇技术条件 GB/T16302-96 自由降落救生艇技术条件 GB/T16303-96 自由降落救生艇降放装置技术条件 GB13406-92 吊艇架装置技术条件 CB/T3268-1995 重力倒臂式吊艇架装置（封闭救生艇） CB*3072-83 重力倒臂式吊艇架装置（开敞救生艇）A2 有关规范、规则 a) IMO第66届海安全通过的SOLAS公约修正案及国际救生设备规则（1998年7月1日生效）。
b) IMO救生设备试验（海安会决议MSC.81(70)，1999年7月1日生效） c) 中华人民共和国船舶检验局船舶与海上设施法定检验规则国际航行海船法定检验技术规则（1999年） d) 中华人民共和国船舶检验局船舶与海上设施法定检验规则非国际航行海船法定检验技术规则（1999年） e) 中华人民共和国船舶检验局内河船舶救生设备规范（1992年）A3 有关文献 船舶设计实用手册（舾装分册）第1篇第5章。
