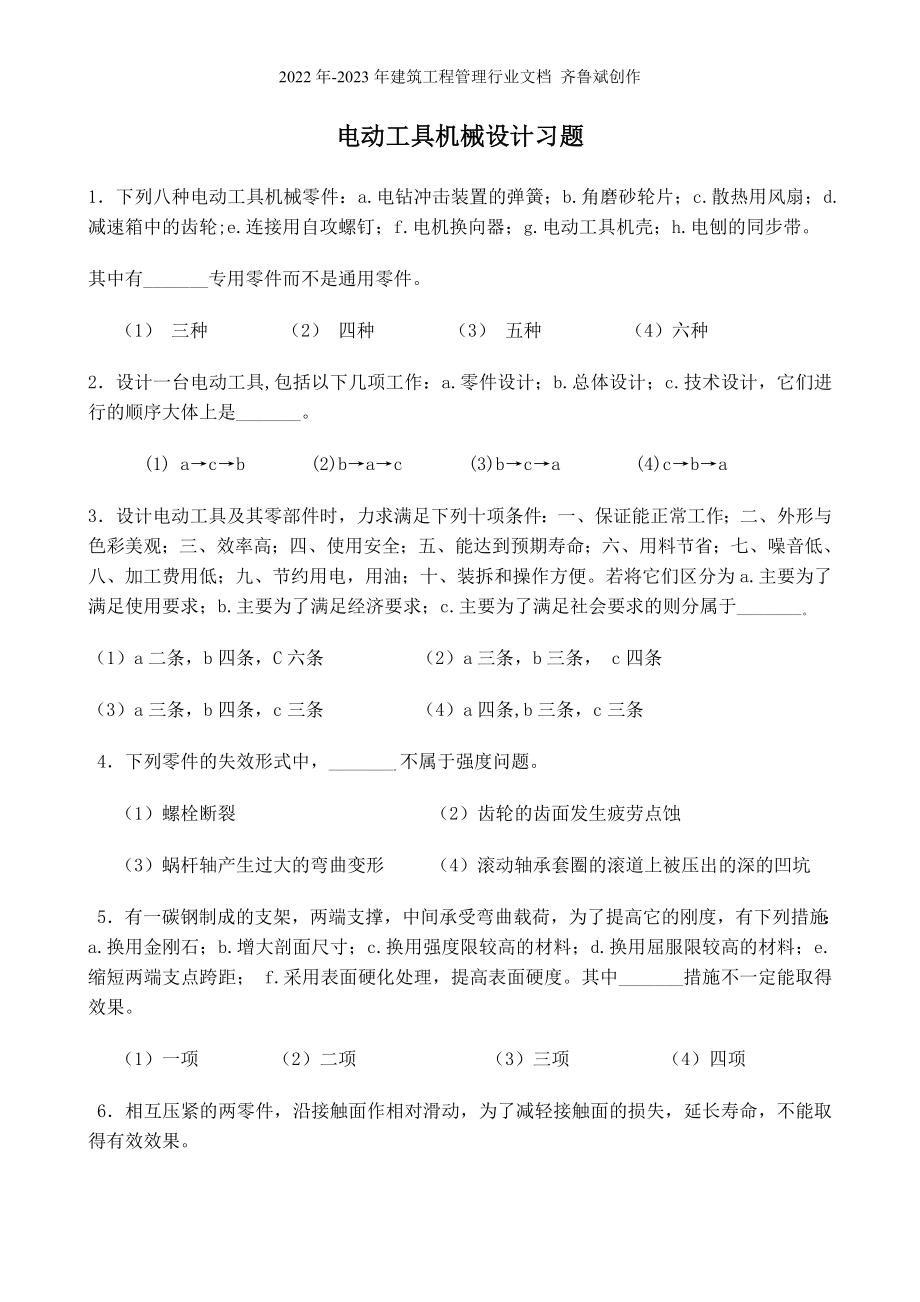

2022年-2023年建筑工程管理行业文档 齐鲁斌创作电动工具机械设计习题1．下列八种电动工具机械零件：a.电钻冲击装置的弹簧；b.角磨砂轮片；c.散热用风扇；d.减速箱中的齿轮;e.连接用自攻螺钉；f.电机换向器；g.电动工具机壳；h.电刨的同步带其中有_______专用零件而不是通用零件1） 三种 （2） 四种 （3） 五种 （4）六种 2．设计一台电动工具,包括以下几项工作：a.零件设计；b.总体设计；c.技术设计，它们进行的顺序大体上是_______ (1) a→c→b (2)b→a→c (3)b→c→a (4)c→b→a3．设计电动工具及其零部件时，力求满足下列十项条件：一、保证能正常工作；二、外形与色彩美观；三、效率高；四、使用安全；五、能达到预期寿命；六、用料节省；七、噪音低、八、加工费用低；九、节约用电，用油；十、装拆和操作方便若将它们区分为a.主要为了满足使用要求；b.主要为了满足经济要求；c.主要为了满足社会要求的则分属于_______ （1）a二条，b四条，C六条 （2）a三条，b三条， c四条（3）a三条，b四条，c三条 （4）a四条,b三条，c三条4．下列零件的失效形式中，_______.不属于强度问题。
（1）螺栓断裂 （2）齿轮的齿面发生疲劳点蚀 （3）蜗杆轴产生过大的弯曲变形 （4）滚动轴承套圈的滚道上被压出的深的凹坑5．有一碳钢制成的支架，两端支撑，中间承受弯曲载荷，为了提高它的刚度，有下列措施：a.换用金刚石；b.增大剖面尺寸；c.换用强度限较高的材料；d.换用屈服限较高的材料；e.缩短两端支点跨距； f.采用表面硬化处理，提高表面硬度其中_______措施不一定能取得效果 （1）一项 （2）二项 （3）三项 （4）四项6．相互压紧的两零件，沿接触面作相对滑动，为了减轻接触面的损失，延长寿命，不能取得有效效果1）限制接触面上的比压 （2）减小接触面的表面粗糙度（3）选用耐磨性较高的材料 （4）采用提高耐磨能力的热处理方法（5）表面滚压喷丸等处理 （6）改善润滑条件，加强润滑7．设计高转速的轴时，应特别注意考虑其_______1）耐磨性 （2）疲劳强度 （3）振动稳定性 （4）散热性8．在设计机械零件时，对摩擦严重的一些零件，要考虑其散热性，主要是由于______。
（1）材料在高温下将产生蠕变现象，出现较大塑性变形 （2）高温下材料的机械性能下降，可能造成零件因强度不够而失效 （3）高温下产生较大的热变形，影响正常工作 （4）温度升高后，破坏了正常润滑条件，从而使零件发生胶合 9．尺寸较大的青铜蜗轮，常采用铸铁轮芯而套上青铜轮缘，这主要是为了______ （1）使蜗轮导热性能好 （2）切齿方便 （3）节约青铜 （4）使其热膨胀10．机械零件的可靠度高就是指______1）能正常工作的寿命长 （2）在规定的使用期限内不会发生失效（3）大量同型号的这类零件，在规定的使用期限内，能连续工作而不失效的件数占总件数的百分率高11．在轴的一个支点上，并列安装一对圆锥滚子轴承，若单个轴承的可靠度是0.9，则该支点的可靠度为______1）0.99 （2）0.95 （3）0.9 （4）0.8112．若某一系统包括70个可靠度均为0.99的单元组成，则该系统的可靠度R______1）>0.99 （2）=0.99 （3）>0.5 （4）=0.4913．有一部件，有三个零件组成，若它们的可靠度分别为R1=0.99，R2=0.97，R3=0.92。
则次部件的可靠度为______1）0.97 （2）0.96 （3）0.91 （4）0.8814．我国国家标准的代号是______ （1）GC （2）KY （3） GB （4）ZB （5）JB （6）YB15．国际标准化组织标准的代号是______1）AFNOR （2）ASME （3）BS （4）DIN （5）ISO （6）JIS16．铸铁与钢是以它们含碳量的高低来区分的，一般含碳量高于_______者为铸铁，低于此值为钢 （1）2% （2）2.5% （3）3%（4）3.5 17．灰铸铁和钢相比较，_______不能作为灰铸铁的优点 （1）价格便宜 （2）抗压强度较高（3）抗磨性和减磨性好 （4）承受冲击载荷能力强 （5）铸造性较好（6）吸震性强 18.铸铁中的_______，起强度接近于45号钢，并有良好的耐磨性，现已广泛用来代替钢材，铸造发动机中的曲轴、铁轨、齿轮、蜗轮等零件 （1）可锻铸铁（2）优质铸铁 （3）球墨铸铁 （4）耐热铸铁19.灰铸铁、球墨铸铁、可锻铸铁、低碳钢、中碳钢这五种材料中，有_______可以进行铸造。
（1）一种 （2）两种 （3）三种 （4）四种20．下列材料牌号中，灰铸铁是_______ （1）ZG25 （2）QT40-10 （3）HT20-40 （4）ZH62 （5）ZL10221．金属材料的牌号为HT20-40，其中20表示材料的_______ （1）抗弯 （2）抗拉 （3）抗压 （4）屈服22．金属材料的牌号为HT25-47，其中47表示该材料的_______ （1）抗拉强度 （2）屈服强度 （3）抗弯强度 （4）延伸率23．普通碳钢及优质碳钢通常以_______的形式，供应用户制造机械零件 （1）块状原料 （2）型材 （3）钢锭24．碳素结构钢的含碳量在_______以上的，称为高碳钢 （1）（0.25-0.5）% （2）（0.55-0.7）% （3）（0.8-0.95）% （4）0.95%25．碳素结构钢中，中碳钢的含碳量通常为_______ （1）（0.1-0.3）% （2）（0.3-0.5）% （3）（0.5-0.7）% （4）（0.7-0.9）%26．碳素结构钢的含碳量低于_______时为低碳钢。
（1）0.25% （2）0.5% （3）0.6% （4）0.7%27.碳素结构钢的含碳量越高，则_______ （1）材料的强度越高，塑性越低 （2）材料的强度越低，脆性越高 （3）材料的强度越高，塑性不变 （4）材料的强度变化不大，而塑性越低28.甲、乙两类普通碳钢的区别在于：_______ （1）甲类只含有微量的磷、硫成分 （2）甲类能保证机械性能几化学成分 （3）甲类保证化学成分，不保证机械性能；乙类保证机械性能，不保证化学性能 （4）甲类保证机械性能 ，不保证化学性能乙类保证化学成分，不保证机械性能29.下列牌号 中，优质碳素结构钢是_______ （1）A5 （2）30Mn （3）A4F （4）35Mn2 （5）QT50-530．钢号为45，其含量为_______ （1）45% （2）4.5% （3）0.45% （4）0.045%31.碳钢和合金钢是按_______来区分 （1）用途不同 （2）材料不同 （3）材料的塑性 （4）材料的化学成分32．某厂制造一零件时，采用了“渗碳→ 暂火→回火“热处理工序，该零件所用的材料只可能是_______。
（1）20CrMnTi (2)38CrNi3A (3)40Cr (4) 45Mn233.某厂制造一钢零件时，采用了表面錾火处理，该零件的材料只可能是_______ （1）18CrMnTi (2)20CrNi3A (3)22CrMnMo (4)rMnMo34.材料硬度的代号是_______ （1）ZB （2）TB （3）HGB （4）HRC （5）HG35.布氏硬度（HB）和洛氏硬度（HRC）值之间的近似关系是_______ (1) HB=58HRC (2)HB=10HRC (3)HB=15HRC (4)HB=20HRC36.划分材料是塑性或脆性的标准，主要取决于_______ （1）材料强度限度的大小 （2）材料在变形过程中有无屈服现象 （3）材料的硬度大小 （4）材料疲劳极限σr 的大小 37.未钻火碳钢的布氏硬度（HB）值和拉伸强度限σB之间存在着一个较准确的近似实验_______ （1）σB=5/2HB N/mm2 （2）σB=10/3HB N/mm2 （3）σB=3/4HB N/mm2 （4）σB =1/2HB N/mm2 38.在温下，钢材性能的变化趋势是：_______。
1）强度降低，脆性增加 （2）强度降低，塑性增加（3） 强度变化不大而塑性减小 （4）强度增加而塑性不变39.在低温下，钢材性能的变化趋势是：_______1）强度和塑性均降低 （2）强度和塑性均增高（3）强度增高，塑性降低 （4）强度不变，塑性降低40.钢材受冷拉或受冷挤压后，其_______ （1）塑性降低，强度增高 （2）塑性增高，强度减低 （3）塑性和强度均降低 （4）塑性降低，强度不变41.青铜、黄铜、巴氏合金、铝合金、它们的代号分别是_______ （1）L、H、Q、Ch (2)Ch、L、Q、H (3)H、Q、Ch、L (4)Q、H、Ch、L 42.锡青铜和无锡青铜相比较，锡青铜_______ （1）强度较高，减磨性也较好 （2）强度较高，但减磨性也较差（3）强度较低，减磨性较好 （4）强度较低，减磨性也较差43.巴氏合金（轴承合金）是由_______等金属所组成的合金1）Si Al Cu Mg (2) Fe Mn Cu Pb (3) Al Fe Mn Cu (4) Sb Cu Pb Sn44.在设计铸造件时，通常是_______。
（1）铸钢件和铸铁件的最小壁厚可以取同样大小 （2）铸铁件的最小壁厚可取得比铸铁件小 （3）铸铁件的最小壁厚可取得比铸铁件大 45.设计铸件时，在垂直于分型面的表面应有适当的制造斜度，这是为了_______1）使零件外观美 （2）减轻零件的重量 （3）减少零件的加工面积 （4）便于起模46.对大量生产、形状较复杂、尺寸大的零件，应选择_______1）自由锻造的毛胚 （2）冲压毛胚 （3）铸造毛胚 （4）锻模毛胚47.对大量生产、强度要求高、尺寸不大、形状不复杂的零件，应选择_______ （1）铸件毛胚 （2）冲压毛胚 （3）模锻毛胚 （4）自由制造的毛胚48.从经济方面考虑，单件生产的箱体最好采用＿ （1）灰铸铁铸造 （2）铸钢铸造 （3）钢板铆接 （4）钢板焊接49. 平面四杆机构中各构件以_______相联接a 转动副 b 移动副 c 螺旋副）50. 平面连杆机构当急回特性系数K_______时，机构就具有急回特性a >1 b =1 c <1）51. 铰链四杆机构中，若最长杆与最短杆之和大雨其他两杆之和，则机构有_______。
a 一个曲柄 b 两个曲柄 c两个摇杆）52. 家用缝纫机踏板机构属于_______ （a 曲柄摇杆机构 b 双曲柄机构 c 双摇杆机构）53. 机械工程中常利用_______的惯性储能来越过平面连杆机构的“死点”位置a主动构件 b 从动构件 c 联接构件）54. 对心曲柄滑块机构曲柄r与滑块行程H的关系是_______ （a .H=r b. H=2r c. H=3r）55. 内燃机中的曲柄滑块机构工作时是以_______为主动件a 曲柄，b 连杆，连杆， c 滑块）56. 图1-2四杆机构各杆长a=350, b=550 , c=200,d=700长度单位，试选答：（1）当取d为机架时机构_______；（2） 当取c为机架时机构_______a.有一个曲柄 b.有两个曲柄 c.有两个摇杆57.下列机构中适当选择主动件时，_______必须具有急回运动特性；_______必须出现“死点”位置a 曲柄摇杆机构 b 双摇杆机构 c 不等长双曲柄机构 d 平行双曲柄机构 e 对心曲柄滑块机构 d 摆动导杆机构58.下列参数中，应取标准值的是______ （1）蜗杆螺纹生角λ （2）弹簧指数 （3）齿宽系数 （4）允许安全系数 59.下列零件中，尚未制订国家标准的零件是______。
（1）地脚螺栓（粗制）（2）圆锥销 （3）滚动轴承的端盖 （4）单向推力球轴承60．下列通过设计计算所获得的几何尺寸中，______不应该进行圆整1）轴颈尺寸（2）蜗杆分度圆直径（3）三角带轮的直径（4）直齿圆锥齿轮的齿宽61.下列通过设计计算所获得的几何尺寸中，______应进行圆整1）直齿圆柱齿轮的分度圆直径 （2）链轮节圆直径 （3）带传动的实际中心距 （4）蜗轮齿宽 （5）斜齿轮的端面模数62、轴的基本直径估算，对实心传动轴公式（ ）a． d≥A3 b. d≥ A3 c. d≥A2 d. d≥A2 63、滚动轴承内经代号03轴承内经尺寸为（ ）a. 10 b. 15 c. 17 d. 1264、普通麻花钻的两个切削刀夹角为（ ）度a 90度 b 120度 c 118度 d 135度65、齿轮传动效率（ ）a. 高 b. 低 c. 中等 d. 较低66、联轴器与离合器动用处（ ）a. 两轴联接起来 b. 两根轴分离 c. 两轴联接又分离 d. 两轴分离67.凸轮机构的移动式从动杆能实现_______。
a 匀速、平稳的直线运动 b 简偕直线运动 c各种复杂形式的直线运动 68.从动杆的端部形状有_______、_______和平底三种69.凸轮与从动件接触处的运动副属于_______a 高副 b 转动副 c 移动副)70. 要使常用凸轮机构正常工作，必须以凸轮_______ a 作从动件并匀速转动 b 作主动件并变速转动 c 作主动件并匀速转动）71.在要求_______的凸轮机构中，宜使用滚子式从动件 a 传力较大 b 传动准确、灵敏 c 转速较高 ）72.使用滚子式从动杆的凸轮机构，为避免运动规律失真，滚子半径r与凸轮理论轮廓曲线外凸部分最小曲率半径ρ最小之间应满足_______a r >ρ最小 b r =ρ最小 c r <ρ最小)73.凸轮与移动式从动杆接触点的压力角在机构运动时是_______ a 恒定的 b 变化的 c 时有时无变化的）74.当凸轮转角δ和从动杆行程H一定时，基圆半径rb 与压力角α的关系是_______a rb 愈小则愈小，b rb 愈小则a愈大，c rb 变化而α不变）75.螺栓联接是一种_______1)可拆联接 (2)不可拆零件 (3)具有防松装置的为不可拆联接，否则为可拆联接 (4)具有自锁性能的为不可拆联接，否则为可拆联接 76. _______不能作为螺栓联接优点。
1)构造简单 (2)装拆方便 (3)联接可靠 (4)在变载荷下也具有很高的疲劳强度 (5)多数零件已标准化，生产率高，成本低廉 77. 螺纹的牙形有三角形、矩形、梯形、锯齿形、圆形五种其中用于联接和用于传动的各有_______1)一种和四种 (2)两种和三种 (3)三种和两种 (4)三种和三种 (5)四种和一种 78. 常用螺纹的线数有单线双线三线三种，其中用于联接和用于传动的各有_______1)一种和两种 一种和三种 (3)两种和两种 (4)两种和三种 79．螺纹的公称直径（管螺纹除外）是指它的_______1)内径d1 (2)中径d2 (3)外径d80．图D-7为具有三角形普通螺纹的圆柱形杆（尺寸经圆整）在零件图上应该用_______来表示此螺纹1)M2.5 (2)M40 (3)M42 (4)M45 D-781．图D-8表示零件上具有三角形普通螺纹的圆柱形孔（尺寸经圆整），在零件图上应该用_______来表示此螺纹1)M12 (2)M11 (3)M10 (4)M1.75 D-882．螺纹标记M24*2表示_______1)普通螺纹，公称直径为24mm，2级精度 (2)细牙螺纹，公称直径24mm，2级精度(3)普通螺纹，公称直径24mm，双线，3级精度 (4)细牙螺纹，公称直径24mm，螺距2mm，3级精度83.键联接的主要作用是使轴与轮毂之间_______。
(1)沿轴向固定并传递轴向力 (2)沿轴向可做相对滑动并具有导向作用 (3)沿周向固定并传递扭矩 (4)安装与拆卸方便84.设计键联接的几项主要内容是：a.按轮毂长度选择键的长度 b.按使用要求选择键的适当类型 c.按轴的直径选择键的剖面尺寸 d.对键进行必要的强度校核在具体设计时，一般顺序是_______1)b→a→c→d (2)b→c→a→d (3)a→c→b→d ??(4)c→d→b→a85.键的剖面尺寸通常是根据_______，按标准选择 (1)传递扭矩的大小 (2)传递功率的大小 (3)轮毂的长度 (4)轴的 直径86.键的长度主要是根据_______来选择 (1)传递扭矩的大小 (2)传递功率的大小 (3)轮毂的长度 (4)轴的直径87.常用来制造键的材料_______ (1)低碳钢 (2)中碳钢 (3)高碳钢 (4)合金钢 (5)铸铁88.能构成紧键联接的两种键是_______ (1)楔键和半圆键 (2)平键和切向键 (3)半圆键和切向键 (4)楔键和切向键89.楔键和_______，两者的接触面都具有1/100的斜度 (1)轴向键槽的底面 (2)轮毂上键槽的底面 (3)键槽的侧面90. 一对齿轮要正确啮合，它们的______必须相等。
(1)直径 (2)宽度 (3)齿数 (4)摸数 92. 一标准直齿圆柱齿轮的周节Pt=15.7mm,齿顶圆直径D０＝400mm,则该齿轮的齿数为______ (1) 82 (2) 80 (3) 78 (4)7693. 机床主轴箱中的变速滑移齿轮，应该用______ (1) 直齿圆柱齿轮 (2) 斜齿圆柱齿轮 (3)人字齿圆柱齿轮 (4) 直齿圆锥齿轮 94. 一平行轴齿轮传动已知传递动力较大，速度不高，要求运转平稳，在齿轮两端采用两个滚针轴承支承，则该齿轮传动宜选用_______ (1)直齿圆柱齿轮 (2)斜齿圆柱齿轮 (3)人字齿圆柱齿轮 (4)斜齿圆锥齿轮 95．两轴在空间交错900的传动，如已知传递载荷及传动比都较大，则宜选用_______ (1)螺旋齿轮传动 (2)斜齿圆锥齿轮传动 (3)蜗杆蜗轮传动 96.下列十种传动：链传动，直齿圆柱齿轮传动, 直齿圆锥齿轮传动，斜齿圆柱齿轮传动，斜齿圆锥齿轮传动，圆弧齿圆柱齿轮传动，曲齿圆锥齿轮传动，人字齿圆柱齿轮传动，螺旋齿轮传动和蜗杆传动，其中有_______传动可以用于两轴平行的场合。
(1)一种 (2)两种 (3)三种 (4)四种 (5)五种 97．下列十种传动：链传动，直齿圆柱齿轮传动, 斜齿圆柱齿轮传动，直齿圆锥齿轮传动，斜齿圆锥齿轮传动，圆弧齿圆柱齿轮传动，曲齿圆锥齿轮传动，人字齿圆柱齿轮传动，螺旋齿轮传动和蜗杆传动，其中有_______传动可以用于两轴相交的场合 (1)一种 (2)两种 (3)三种 (4)四种 (5)五种 98．对齿面硬度HB≤350的闭式钢齿轮传动，主要的失效形式是_______ (1)轮齿疲劳折断 (2)齿面点蚀 (3)齿面磨损 (4)齿面胶合 (5)齿面塑性变形 99．开式齿轮传动的主要失效形式是_______ (1)轮齿疲劳折断 (2)齿面点蚀 (3)齿面磨损(4)齿面胶合 (5)齿面塑性变形 100．低速重载软齿面齿轮传动，主要失效形式是_______ (1)轮齿疲劳折断 (2)齿面点蚀 (3)齿面磨损(4)齿面胶合 (5)齿面塑性变形 101．双向运转的硬齿面闭式齿轮传动，其主要失效形式是_______ (1)轮齿疲劳折断 (2)齿面点蚀 (3)齿面磨损(4)齿面胶合 (5)齿面塑性变形102．齿轮传动中，轮齿的齿面疲劳点蚀损坏，通常首先发生在_______。
(1)接近齿顶处 (2)接近齿根处(3)靠近节线的齿顶部分 (4)靠近节线的齿根部分 103．在不逆转的齿轮上，由于齿轮的弯曲疲劳强度不够所产生的疲劳裂纹，一般容易在轮齿的_______首先出现和扩展 (1)受压侧的节线部分 (2)受压侧的齿根部分(3)受拉侧的节线部分 (5)受拉侧的齿根部分 104. 对于齿面硬度HB≤350的闭式齿轮传动，设计时一般______ (1)先按接触强度条件计算 (2)先按弯曲强度条件计算(3)先按磨损条件计算 (4)先按胶合条件计算 105. 对于开始齿轮传动，在工程设计中，一般______ (1)按接触强度计算齿轮尺寸，再验算弯曲强度 (2)按弯曲强度计算齿轮尺寸，再验算接触强度 (3)只需按接触强度计算 (4)只需按弯曲强度计算 106. 在计算齿轮的弯曲强度时，把齿轮看作一悬臂梁，并假定全部载荷作用于轮齿的______，以这时的齿根弯曲应力作为计算强度的依据 (1)齿根处 (2)节圆处 (3)齿顶处 107. 对齿面硬度HB≤350的一对齿轮传动，选取齿面硬度时，应使______ (1)HB1HB2（脚注“1”表示小齿轮，“2“表示表示大齿轮） 21. 对于HB≤350的齿轮传动，当采取同样钢材来制造时，一般将______处理。
(1)小齿轮淬火，大齿轮调质 (2)小齿轮淬火，大齿轮正火 (3)小齿轮调质，大齿轮正火 (4)小齿轮正火 ，大齿轮调质108.工作时承受弯矩并传递扭距的轴，称为______ （1）心轴 （2）转轴 （3）传动轴109. 工作时只受弯矩，不传递扭距的轴，称为______ （1）心轴 （2）转轴 （3）传动轴110.工作时以传递扭距为主，不承受弯距或弯距很小的轴，称为______1）心轴 （2）转轴 （3）传动轴111.自行车轮的轴是______1）心轴 （2）转轴 （3）传动轴112.最常用来制造轴的材料是______1）20号钢（2）45号钢 （3）40Cr钢 （4）38CrMoAlA钢113.设计承受很大载荷的轴，宜选用的材料是______1）A5钢（2）45号正火钢（3）40Cr调质钢（4）QT50—1.5铸铁114.设计一根齿轮轴，材料采用场5号钢，两支点用向心球轴承来支承，验算时发现轴的刚度不够，这时应____1)把球轴承改换为滚子轴承（2）把滚动轴承改换为滑动轴承(3)换用合金钢来制造轴 (4）适当增大轴的直径115.减速器轴上的各零件中，____的右端是用轴肩来进行轴向定位的。
1）齿轮 （2）左轴承（3）右轴承（4）半联轴器116.轴环的用途是____1）作为轴加工时的定位面（2）提高轴的强度（3）提高轴的刚度（4）使轴上零件获得轴向固定117.当轴上安装的零件要承受轴向力时，采用____来进行轴向定位时，所能承受的轴向力较大1）圆螺母 （2）紧钉螺母 （3）弹性挡圈118.若套装在轴上的零件，它的轴向位置需要任意调节，常用的周向固定方法是____1）键联接 （2）销钉联接 （3）加紧螺栓联接 （4）紧配合联接119.增大轴在剖面过度处的圆角半径，其优点是____1）使零件的轴向定位比较可靠 （2）降低应力集中，提高轴的疲劳强度 （3）使轴的加工方便120.在轴的初步计算中，轴的直径是按____来初步确定的1）弯曲强度 （2）扭转强度 （3）轴段的长度 （4）轴段上零件的孔径121.减速器中，齿轮轴的承载能力主要受到____的限制1）短期过载下的静力强度 （2）疲劳强度 （3）脆性破坏 （4）刚度123.直齿圆柱齿轮减速器中的从动轴，传递功率P=6KW，转速n=60r/min，轴的材料为40Cr钢，调制处理随许用扭应力变化的系数C=9.5，则按初步估算，轴的最小直径dmin，是____cm。
1）4.07 （2）4.23 （3）4.41 （4）4.64124.一传动轴，直径d=40mm，转速n=950 r/min，如轴的材料为40Cr钢，调制处理许用应力[τn]=45N/㎜2,则该轴能传递的功率是____KW1）65.3 （2）59.1 （3）62.5 （4）65.4125.一空心传动轴，传递功率50 KW，，转速900 r/min，轴的材料为40Cr钢，调制处理许用应力[τn]=45N/㎜2设轴的内径为外径的1/2，则轴的最小外径是____㎜1）38 （2）40 （3）42 （3）44126.转轴上载荷和支点位置都已确定后，轴的直径可以根据____来进行计算或校核1）弯曲强度 （2）弯曲刚度 （3）扭转强度 （4）扭转刚度 （5）复合强度127.作用在转轴上的各种载荷中，能产生对称循环弯曲应力的是____1）轴向力 （2）径向力 （3）由于不平衡质量所引起的离心力 （4）扭距128.按许用弯曲应力来计算转轴时，采用应力校准系数а，是考虑到____1）弯曲应力可能不是对称循环应力 （2）扭距可能不是对称循环应力（3）轴上有应力集中 （4）所采用的强度理论与试验结果有偏差129、滚动轴承的密封应根据（ ）来选择方法a.工作环境 b.温度 c.轴承结构 d.转速130、弹簧的功用是（ ）a. 缓和冲击 b. 控制运动 c. 连接零件 d.储存能量131、零件车轴上固定方法有（ ）a. 弹性挡圈 b. 焊接 c. 圆螺母 d.销132、机械设计工作基本要求按（ ）a. 实现预定功能 b. 经济性要求 c. 安全可靠 d. 加工制造工艺性133、金属材料工艺性包括（ ）a. 铸造 b. 锻造 c.切削 d. 焊接134.齿轮传动效率比较高，一般圆柱齿轮传动效率可达 C %。
A 50 B 90 C 98 18 要将旋转运动转换成平稳又能产生很大轴向力的直线运动可采用 C 传动 A 齿轮齿条 B 蜗杆 C螺旋 19 抗拉强度的符号为 A A σb B σs C σ-1135.用全位顶角为120°的金刚石作压头的硬度试验，属于洛氏硬度试验工厂中广泛使用的是C标尺，其标记代号为 C A HRA B HRB C HRC一、 简答题1、一级传动的电钻齿轮失效形式有哪些？ 2、材料选用原则有哪些？ 3 电机转子为什么要进行动平衡？ 答：因为电机转子的转速很高，由于制造方面的原因，转子总是存在不平衡偏重的，因受贯性的作用就会产生一个不平衡离心力不平衡离心力的大小是与不平衡偏重的大小及离开旋转中心的距离和转子转速的平方成正比这个不平衡离心力作用在电机上，就会使电机产生振动，火花增大，严重时电机不能工作 动平衡就是通过使用动平衡机测出偏重的大小，距离及相位，一般是用去重的方法，把偏重的大小与中心的距离减小到允许的程度，以达到减小不平衡离心力的目的。
3 手持式电动工具按触电保护可分为哪几类？各类用什么保护措施？ 答：手持式电动工具按触电保护分为： Ⅰ类工具，Ⅱ类工具，Ⅲ类工具 Ⅰ类工具除依靠基本绝缘保护外，还要有接地保护； Ⅱ类工具除依靠基本绝缘保护外，还要有双重绝缘或加强绝缘保护，并且没有接地保护；Ⅲ类工具，采用安全特低电压供电三、电动工具机构综合设计1、线锯机的传动与结构设计线锯机又叫直锯机，是木工常用的电动工具，主要用于在木板上开槽，其外形如图所示电动机通过传动系统带动直线锯条上下往复运动，实现锯切的目的现要求设计电动线锯机的传动系统 设计数据与要求：锯条上下往复运动的行程为30mm，最大锯切厚度为50mm；假设锯条切削木板时的平均切削力为700N，非切削时锯条与木板间的平均摩擦力为100N；锯条规格为长宽=100mm8mm要求锯条上下往复运动的速度在1000~2500次/分间可调（有级可调或无级可调皆可）；采用220V单相交流电动机，并要求该机器振动小、噪声小和重量轻该线锯机的设计寿命为8年，每年300工作日，每日8小时设计任务：（1）至少提出三种运动方案，然后进行方案分析评比，选出一种运动方案进行机构综合；（2）确定电动机的功率与转速；（3）设计传动系统中各机构的运动尺寸，绘制线锯机的机构运动简图；（4）在假设电动机等速运动的条件下，绘制锯条在一个运动周期中位移、速度和加速度变化曲线；（5）如果希望电动机的速度波动系数小于1%，求应在电动机轴上加多大转动惯量的飞轮；2.木地板榫槽切削机的机构设计室内地面铺设的木地板是由许多小块预制板通过周边的榫舌和榫槽连结而成，如图所示。
为了保证榫舌和榫槽加工精度，以减小连结处的缝隙，需设计一台榫舌和榫槽成型半自动切削机该机器执行构件工作过程如下图所示 图1 木地板预制板及其上的榫舌图2 榫舌和榫槽切削机工艺动作先由构件2压紧工作台上的工件，接着端面铣刀3将工件的右端面切平，然后构件2松开工件，推杆4推动工件向左直线移动，通过固定的榫舌或榫槽成型刀，在工件上的全长上切出榫舌或榫槽 二、设计数据及要求设计已知数据如表所示榫舌和榫槽切削机设计数据分组参数1234木地板尺寸a×b×c(mm)450×50×8550×60×10750×80×12850×90×15榫舌或槽口尺寸d×e(mm)4×34.5×45×55.5×6执行机构主动件1坐标、50、22060、23065、24070、240执行构件行程、、18、20、8020、24、9025、28、10030、32、120推杆4工作载荷(N)2000250030003500端面切刀3工作载荷(N)1500180020002200生产率（件/min）80706050设计要求及任务：推杆在推动工件切削榫槽过程中，要求工件作近似等速运动室内工作，载荷有轻微冲击，原动机为三相交流电动机，使用期限为10年，每年工作300天，每天工作16小时，每半年作一次保养，大修期为3年。
设计任务1） 设计机构系统总体运动方案，画出系统运动简图，完成系统运动方案论证报告2） 作传动系统或执行系统的结构设计，画出传动系统或执行系统的装配图。
