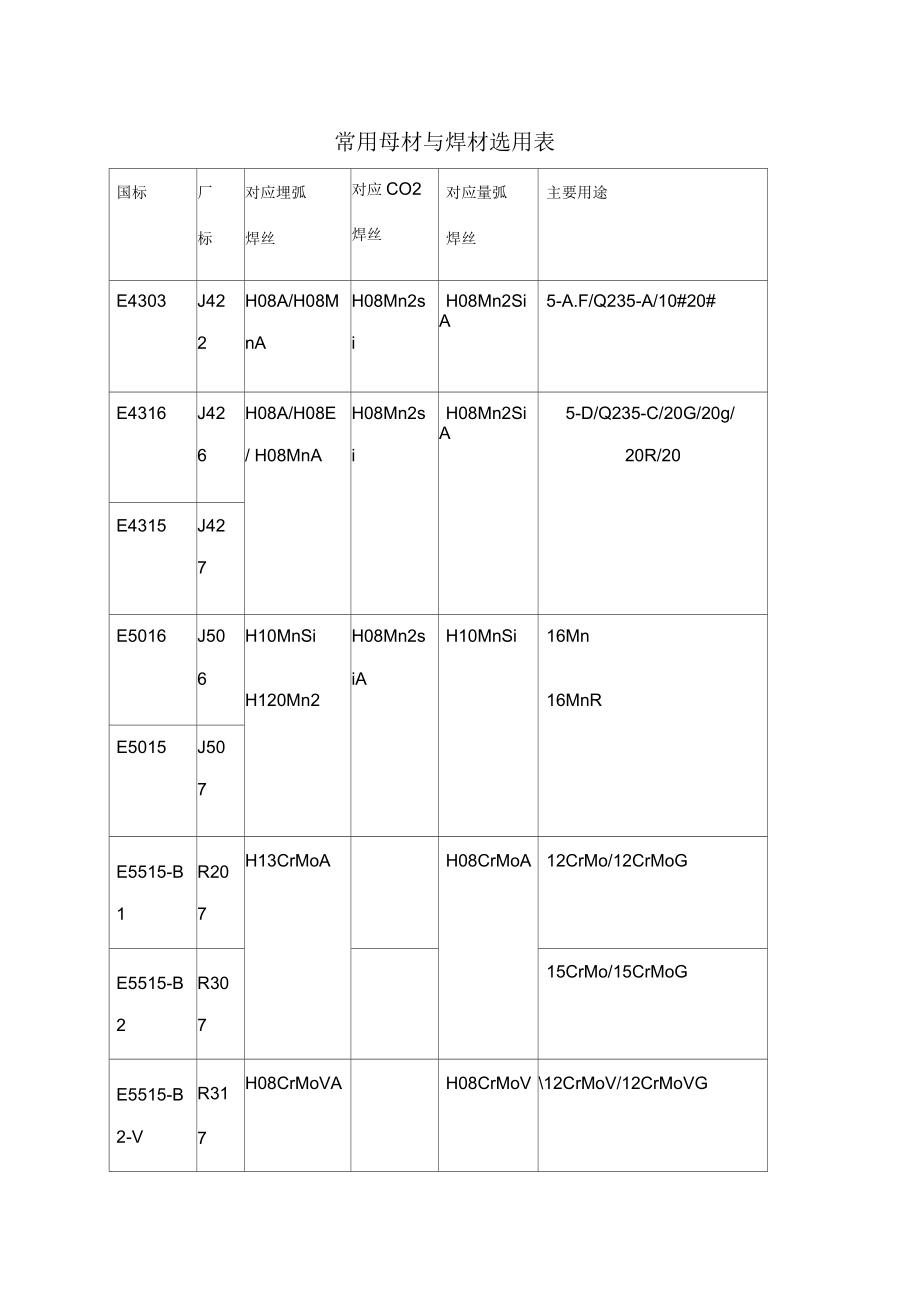

常用母材与焊材选用表

常用母材与焊材选用表国标厂标对应埋弧焊丝对应CO2焊丝对应量弧焊丝主要用途E4303J422H08A/H08MnAH08Mn2siH08Mn2SiA5-A.F/Q235-A/10#20#E4316J426H08A/H08E/ H08MnAH08Mn2siH08Mn2SiA5-D/Q235-C/20G/20g/20R/20E4315J427E5016J506H10MnSiH120Mn2H08Mn2siAH10MnSi16Mn16MnRE5015J507E5515-B1R207H13CrMoAH08CrMoA12CrMo/12CrMoGE5515-B2R30715CrMo/15CrMoGE5515-B2-VR317H08CrMoVAH08CrMoV\12CrMoV/12CrMoVGE6015-B2R407Cr2.5MoE308-16A102H0Cr21Ni10H0Cr21Ni100Cr18Ni9/00Cr19Ni10/00Cr19Ni11TiE308-15A107E308L-16A00200Cr19Ni10/00Cr18Ni10TiE316L-16A022焊接尿素及合成纤维设备，铭不锈钢，复合钢，异种钢E347-16A132H0Cr21Ni10TiH0Cr21Ni10Ti0Cr18Ni10Ti1Cr18Ni9TiE347-15A137E309-16A302焊接相同类型的不锈钢，不锈钢衬里，异种钢，高铭钢E309-15A307E310-16A402焊接高温下工作的同类型耐热不锈钢，Cr5Mo/Cr9Mo/Cr13钢等E310-15A407焊接铁素体不锈钢用焊条钢种对接头性能选用焊条预热及焊后热要求型号牌号处理1Cr17Cr17Ti耐硝酸及耐 热E0-17-16E0-17-15G302G307焊前预热120 〜200 C, 焊后750〜 800c回火Cr170Cr17Ti1Cr17Mo2Ti提高焊缝塑 性E0-19-10-15E0-18-12Mo2-15A107A207/、我热,不热处理1Cr25Ti抗氧化性E1-23-13-15A307/、我热,焊后760〜780 c 回火1Cr281Cr28Ti提高焊缝塑 性E2-26-21-16E2-26-21-15A402A407/、我热,不热处理珠光体耐热钢焊接时，如何正确地选用焊接材料?总的原则是根据化学成分的要求，即熔敷金属的化学成分应与母材相当来选用焊接材 料。

具体选用，见表12表12?珠光体耐热钢焊接材料的选用手？?？弧？?？焊埋？弧？焊气体保护焊钢？?？号焊条牌 号焊条型号焊丝与焊剂匹配焊丝牌号15CrMoR307E5515-B2H08CrMoA+IIJ350H08CrMnSiMo12CrMoVR317E5515-B2-VH08CrMoV+HJ350H08CrMnSiMoVCr2MoR407E6015-B3H08Cr3MoMnA+hJ350 H08Cr3MoMnSi12CrMoWV-TiBR347E5515-B3-VWBH08Cr2MoWVNbB+HJ2H08Cr2MnWVNbB5014MnMoV18MnMoNbJ606J607E6016-D1E6015-D1H08Mn2MoA+HJ350)H08Mn2SiMo13MnNiMoNbJ607NiE6015GH08Mn2NiMo+HJ350)H08Mn2NiMoSi中碳钢焊接时，如何止确地选用焊条？中碳钢的焊接目前大都采用手弧焊为提高焊接接头的抗裂性，应选用低氢型焊条个 别情况下，也可采用钛钙型和钛铁矿型酸性焊条，但此时应采取严格的工艺措施，如焊前 预热、减少熔合比（降低焊缝含碳量）等中碳钢手弧焊时焊条的选用，见表 6。

表6?中碳钢手弧焊时焊条的选用钢?号焊件焊 焊件力学性能（学） 选用焊条型号含碳量(为接件(T S(MPa(T b(MPa6(为力(为a K(J)不要求 等强度要求 等强 度0.3235〜0.40股315530204555E4303,E4301E5016ZG270〜5000.31〜股270500182522E4316,E4315E50150.400.42E4303,45〜0.50较差355600164039E4301E4316,E5016ZG310〜5700.41较310570152115E4315E5015〜差E5016,0.50E50150.52E4303,55〜0.60很差3806451335一E4301E4316,E5016ZG340〜3400.51很340640101810E4315E5015〜差E5016,0.60E5015特殊情况下，中碳钢焊接时可采用铭锲不锈钢焊条，如E0-19-10-16 (A102)、E0-19-10-5(A107)、E1-23-13-16 (A302)、E1-23-13-15 (A307)、E2-26-21-16 (A402、E2-26-21-15(A407)等，因奥氏体焊缝金属的塑性良好，可以减小焊接接头应力，即使焊件焊前不预热，也可避免热影响区产生冷裂纹。

焊条的保管??? 焊条保管的好坏对焊接质量有直接影响， 尤其在野外工作时要特别注意 每个焊工，保管员和技术人员都应该知道焊条存储、保管规则焊条和其它涂料在很多情况下会遭到破坏： 1）运输、搬运、使用时受到损伤； 2）被水浸泡或吸潮； 3）受油或其它腐蚀介质污染 1 ）损伤：虽然焊条在一般情况下具有抗外界破坏能力，但不能忽视由于保管不好很容易遭受损坏焊条是一种陶质产品，他不能象钢芯那样耐冲击，所以装货和卸货时不能摔他用纸盒包装的焊条不能用不能用挂钩搬运某些型号焊条如特殊烘干要求的碱性焊条涂料比正常焊条更要小心轻放 2 ）吸潮：在焊条涂料中含有太高的水分时很危险的，由于很多工人不了解焊条是湿的， 焊完时焊缝表面用肉眼不一定看得见气孔 , 但是经 X 射线检查就显示出气孔来 当焊条出厂时，所有的焊条有某一含水量，它根据焊条的型号而变，这个含水量是正常的，即对形成气孔有一个含水量的安全系数，对焊缝质量没有影响所有得焊条在空气中都能吸收水分，在相对湿度为 90%时，焊条涂料吸收水分很快，普通碱性焊条露在外面一天受潮旧很严重，甚至相对湿度为 70%时涂料水分增加也较快，只在相对湿度为 40%或更低时，焊条长期储存才不首影响。

由于昼夜湿度之间的差别很大，空气水分在早上很容易凝结成露水，很容易潮湿焊条包装焊条存放时间较长时就很容易受潮，所以最好作到先入库的焊条先使用 在一般情况下焊条由塑料袋和纸盒包装，为了防止吸潮，在焊条使用前，不能随意拆开，尽量作到现用现拆，有可能的话，焊完后剩余的焊条再密封起来 简单识别受潮的方法：（ 1）从不同位置取出几跟焊条用两个手的拇指和食指之间将焊条支撑轻轻摇动，如果焊条是干燥的就产生硬而脆的金属声，如果焊条受潮，声音发钝在使用焊条时常作各种试验，干燥过的和受潮焊条之间声音是不同的，这样可以防止误用受潮焊条 （ 2）如果用某种型号受潮焊条焊接时发现有裂纹声音和气孔，这时一定要考虑焊条是否烘干， 然后再考虑其它原因 （ 3） 用受潮焊条焊接时如果焊条含水量非常高，甚至可以看到焊条表面有水蒸气发出来，或者当焊条烧焊一多半时，发现焊条尾部有裂纹现象存在焊条的存储??? （ 1）各类焊条必须分类、分牌号堆放，避免混乱 （ 2） 焊条必须存放在较干燥的仓库内， 建议室温在 10C 以下， 相对湿度小于 60% （3）各类焊条存储时，必须离地面高 300mm离墙壁300mmz上存放，以免受潮。

（ 4）一般焊条一次出库量不能超过两天的用量，已经出库的焊条，必须要保管好焊条使用前的烘干与保管??? （ 1）酸性焊条对水分不敏感，而有机物金红石型焊条能容许有更高的含水量所以要根据受潮的具体情况，在 70- 150烘干一小时，存储时间短且包装良好，一般使用前可不烘干 （ 2）碱性低氢型焊条在使用前必须烘干，以降低焊条的含氢量，防止气孔、裂纹等缺陷产生，一般烘干温度为350 G 一小时不可将焊条在高温炉中突然放入或突然冷 却，以免要皮干裂对含氢量有特殊要求的，烘干温度应提高到 400-500 C, 一至量个小时经烘干的碱性焊条最好放入另一个温度控制在 50- 100C 低温烘干箱中存放，并随用随取 （ 3）烘干焊条时，每层焊条不能堆放太厚（一般 1-3 层）以免焊条烘干时受热不均和潮气不易排除 （ 4）露天操作时，隔夜必须将焊条妥善保管、不允许露天存放，应该在低温箱中 恒温存放，否则次日使用前必须重新烘干过期焊条的处理??? 所谓“过期”并不是指存放时间超过某一时间界限， 而是指质量发生了程度不同的变化（变质）各种类型的焊条存放时间较长，有时在焊条表面发现有白色结晶（发毛）这通常是由水玻璃引起的，这些结晶不是有害的，它意味着焊条存放时间很长而受潮的表 现。

(1)对存放多年的焊条应进行工艺性试验，焊条按规定温度进行烘干烧焊时没 有发现焊条工艺性能有异常变化，如药皮有成块脱落现象，以及气孔、裂纹等缺陷，则焊 条机械性能一般是可以保证的 (2)焊条由于受潮焊芯有轻微锈迹，基本上不会影响性能，但如果要求焊接质量 高，就不宜使用 (3)焊条受潮锈迹严重，可酌情降级使用或用于一般构件焊接最好按国家标准 试验其力学性能，然后决定其使用范围 (4)如果焊接涂料中含有大量铁粉，在相对湿度很高而存放时间较长，焊条受潮 严重，甚至涂料中有锈蚀现象，这样的焊条虽经烘干，焊接时仍产生气孔或扩散氢含量很 高，因而也要报废所要求进行改进包装防止焊条吸潮，在存储中必须妥善保管 (5)各类焊条严重变质，药批已有严重脱落现象，此批焊条应报废1Cr18Ni9Ti不锈钢厚壁管全位置焊中国第二重型机械集团公司金结重型制造厂 (德阳市 618013)编制：吴明华邹希贤表演：吴明华1焊接性分析(1)1Cr18Ni9Ti不锈钢6133X 11mm大管水平固定全位置对接接头主要用于核电设备及某些化工设备中需要耐热耐酸的管道中， 焊接难度较高，对焊接接头质量要求很高，内表面要求成形良好，凸起适中，不内凹，焊后要求 PT RT检验。

以往均采用TIG焊或手工电弧焊，前者效率低、成本高，后者质量难以保证且效 率低为既保证质量又提高效率，采用 TIG内、外填丝法焊底层，MAG呈填充及 盖面层，使质量、效率都得到保证2)1CU8Ni9Ti不锈钢热膨胀率、导电率均与碳钢及低合金钢差别较大， 且熔池 流动性差，成形较差，特别在全位置焊接时更突出，以往对 MAG(Ar+1%~2%O2)焊不锈钢，一般只用于平焊及平角焊，未见全位置焊的报道及资料在MAG呈过 程中，焊丝伸出长度必须小于10mm焊枪摆动幅度、频率、速度及边缘停留时 间配合适当，动作协调一致，随时调整焊枪角度，使焊缝表面边缘熔合整齐，成 形美观，以保证填充及盖面层质量2焊接方法及焊前准备2.1 焊接方法材质为1Cr18Ni9Ti ,管件规格为6133X 11 mm采用手工鸨极量弧焊打底， 混合气体(CO2+Ar保护焊填充及盖面焊，立向上的水平固定全位置焊接2.2 焊前准备(1)清理油、污物，将坡口面及周围10 mm内修磨出金属光泽2)检查水、电、气路是否畅通，设备及附件应状态良好3)按尺寸进行装配，定位焊采用肋板固定(2点、7点、11点为肋板固定)， 也可采用坡口内定位焊，但必须注意定位焊质量。

4)管内充氧气保护(5)管子装配定位图见图160o专屯边p=0.5mm图13 TIG焊工艺3.1 焊接参数12 mm采用小2.5 mnm勺Wce-20鸨极，鸨极伸出长度4~6 mm不预热，喷嘴直径其它参数见表1表1 TIG焊工艺参数焊丝焊丝直径焊接电流I/A电训电压U/V气体流量L/miii用先度(%)极性TCS-3U3L-工51274正向P〜露反面9〜3,99直流正接3. 2操作方法(1)管子对接水平固定焊缝是全位置焊接因此焊接难度较大，为防止仰焊内 部焊缝内凹，打底层我们采用仰焊部位(六点两侧各 60 )内填丝，立、平焊部位外填丝法进行施焊2)引弧前应先在管内充氮气将管内空气置换干净后再进行焊接，焊接过程中 焊丝不能与鸨极接触或直接深入电弧的弧柱区， 否则造成焊缝夹鸨和破坏电弧稳 定，焊丝端部不得抽离保护区，以避免氧化，影响质量3)由过6点5mmt起焊，无论什么位置的焊接，鸨极都要垂直于管子的轴心， 这样能更好地控制熔池的大小，而且可使喷嘴均匀地保护熔池不被氧化4)焊接时鸨极端部离焊件距离2 mm右，焊丝要顺着坡口沿着管子的切点送 到熔池的前端，利用熔池的高温将焊丝熔化电弧引燃后，在坡口一端预热，待 金属熔化后立即送第一滴焊丝熔化金属， 然后电弧摆到坡口另一端，给送第二滴 焊丝熔化金属，使二滴铁水连接形成焊缝的根基， 然后电弧作横向摆动，两边稍 作停留，焊丝均匀地、断续地送进熔池向前施焊。

5)在填丝过程中切勿扰乱氮气气流，停弧时注意氧气保护熔池，防止焊缝氧 化焊后半圈时，电弧熔化前半圈仰焊部位，待出现熔孔时给送焊丝，前两滴可以多给点焊丝，避免接头内凹，过后按正常焊接6) 12点收尾处打磨成斜坡状，焊至斜坡时，暂停给丝，用电弧把斜坡处熔化 成熔孔，最后收口注意焊到后半圈剩一小半时应减小内部保护气体流量到 3L/min ,以防止气压过大而使焊缝内凹3. 3常见缺陷的产生原因及预防(1)未焊透：焊接电流小，根部间隙小，焊接速度过快、焊枪角度不正常等均易产生未焊透的缺陷根部间隙一定不能小于 3.5 mm,合适的焊接电流和正确 调整焊枪角度就可避免产生未焊透2)氧化严重：打底焊时，管内充压装置未能起到良好的保护作用，焊缝背面 将氧化；焊接过程中对熔池及焊丝端头保护不良， 或焊丝表面有氧化杂质也将会 氧化严重充氧装置尽可能与管子对严，不能留有间隙，管子的间隙用耐高温锡 油纸贴上，避免焊缝氧化3)夹渣、夹鸨：焊接过程中，若焊丝端头在高温过程中脱离了氧气保护区，在空气中被氧化，当再次焊接时被氧化的焊丝端头未清理， 又送入熔池中，在断 口试验中判为夹渣；若鸨极长度伸出量过大，焊枪动作不稳定，鸨极与焊丝或鸨 极与熔池相碰后，又未终止焊接，从而造成夹鸨。

因管子是圆的，焊枪、送丝角 度要随时变化，所以手法一定要稳、准，就能避免夹渣、夹鸨的现象4)内凹：装配间隙小，焊接过程中焊枪摆动幅度大，致使电弧热量不能集中 于根部，产生了背面焊缝低于试件表面的内凹现象电弧热量尽量集中于根部， 仰焊部位多给点焊丝可避免内凹4 MAG星工艺4. 1焊接参数喷嘴直径20 mm喷嘴至t牛距离6~8mm层间温度0 150 C焊缝厚度11mm其它工艺参数见表2表2 MAG焊工艺参数焊丝焊丝直 彳至d/mm焊接电 流If A电弧电E 8V保护气体气体流 量 L/min极性KMS-3DS1. 0i0C~11017-19正圆 立s反面Ar9T 23直流 皮接4. 2操作方法(1)焊前注意喷嘴，导电嘴是否清理干净，气体流量的大小是否合适，清理打 底层表面，控制层向温度2)因填充、盖面层用气体保护焊，焊丝伸出长度的长短对焊接过程的稳定性 影响较大，焊丝伸出长度越长，焊丝电阻值增大，焊丝过热而成段熔化，结果焊 接过程不稳定，金属飞溅严重，焊缝成形不良，对熔池的保护不好；焊丝伸出长 度过短，则焊接电流增大，喷嘴与工件的距离缩短，焊接视线不清，焊道成形不 良，同时若焊丝伸出长度过短，还会使喷嘴过热，造成飞溅物粘住或堵塞喷嘴， 从而影响气体流量。

3)焊接时，焊枪角度要跟管子轴线垂直，因为管子是圆的，所以焊枪角度要随时变化，这样才能保证焊缝质量，避免焊缝产生气孔、夹渣等现象焊接时采用小月牙形摆动，两侧稍作停留稳弧，中间速度稍快，这样可以避免焊出的焊缝 凸起、不平整；上、下接头都要越过中心线 5~10 mm后半圈填充、盖面仰焊接 头时，可把前半圈引弧焊接位置磨一个缓坡，使后半圈接头时不致于产生缺陷； 填充时，要注意坡口边缘不要被电弧擦伤，以备盖面层焊接盖面时，应在坡口 边缘稍作停顿，以保证熔池与坡口更好地熔合，焊接过程中，焊枪的摆动幅度和 频率要相适应，以保证盖面层焊缝表面尺寸和边缘熔合整齐4. 3常见缺陷的产生原因及预防(1)氧化：MAGI能量较大，层温较高，或焊丝表面有氧化杂质，都会导致氧 化焊前清理干净，控制层温和用较小的线能量都可避免氧化2)夹渣：焊枪角度不正确，或两边停留时间不够，均容易产生夹渣4. 4混合气体Ar+1%~2%O2用于平焊及平角焊，而全位置焊缝成形很差，全部在坡口中 间呈凸起状，特别是在仰焊位置更为严重，甚至使下一层无法进行焊接，但在保 护气中加一定量的CO2m青况有所改善，经我彳门多次调整试验认为 Ar中加入 18%~25%j CO2R为合适，最后选用75%Ar+25% CQ2笔者认为CO2^点可以起 到冷却作用，从而使焊缝不至于凸起，达到成形良好的效果。

5焊后检验首先进行外观检验，合格后进行无损检验及性能检验本工艺利用TIG焊电弧稳定，控制性好，质量优的特点进行底层焊接，再用 MAG 焊进行全位置填充及盖面层焊接，类似工艺已在某产品稳压器中应用，其效果良 好，这一高质量及高效率相结合的工艺值得在大管对接中推广使用作者简介：吴明华，1965年生，高级技师试述奥氏体不锈钢焊接时，如何正确地选用焊接材料奥氏体不锈钢具有良好的焊接性， 常用的熔焊方法都能进行焊接但是由于电渣焊热过 程的特点，会使接头的耐晶间腐蚀能力降低，并且在熔合线附近易产生严重的刀状腐蚀， 因此极少应用气体保护CO焊由于CO气体的强烈氧化性，使合金元素烧损严重，所以也 没有得到推广应用，目前实用的焊接方法是手弧焊、埋弧焊和氮弧焊，使用这些方法焊接 时焊接材料的选用，见表19表19?奥氏体不锈钢焊接时焊接材料的选用手？？弧？？焊埋弧焊氮弧焊钢？？号焊？?？条焊？丝焊?齐I」焊？丝型号牌号1Cr18Ni9Ti0Cr19Ni9E0-19-10-16R0-19-10-15E0-19-10Nb-16R0-19-10Nb-15A102A107A132A137H0Cr20Ni10TiHJ260H0Cr20Ni10TiE0-19-10-16R0-19-10-15A102A107一一一0Cr18Ni9TiE0-19-10Nb-16R0-19-10Nb-15A132A137H0Cr20Ni10TiHJ260H0Cr20Ni10Ti0Cr18Ni9TiE0-19-10Nb-16R0-19-10Nb-15A132一一一A13700Cr18Ni10NE00-19-10-16A002H00Cr21Ni10HJ260H00Cr21Ni1000Cr19Ni110Cr17Ni12Mo2E00-19-10-16A002一一一E0-18-12Mo2-16E0-18-12Mo2-15A202A207H00Cr19Ni12Mo2HJ260H00Cr19Ni12Mo20Cr18Ni12Mo2TiE00-18-12Mo2-16E00-18-12Mo2Nb-16A022A212H00Cr19Ni12Mo2HJ260H00Cr19Ni12Mo20Cr19Ni13Mo3E0-19-13Mo3-16A242一一一0Cr18Ni12Mo3TiE0-18-12MoNb-16A022A212H0Cr20Ni14Mo3HJ260H0Cr20Ni14M0300Cr17Ni14Mo2E00-18-12Mo2-16A022H0Cr20Ni14Mo3HJ260H0Cr20Ni14Mo3?低合金高强钢焊接时，如何正确地选用焊接材料?总的原则是根据等强度的要求，即熔敷金属的强度等级应与母材在同一档次来选用焊接 材料，具体选用，见表7。

表7?低合金高强钢焊接材料的选用钢？号强度级别手弧焊埋？弧？焊电？渣？焊CO焊焊丝(MPa焊条焊齐IJ焊丝焊齐焊丝09Mn2HJ430H08AH10MnSi09Mn2Si294E43HJ431H08MnAH08Mn2Si09MnVSJ301H08Mn2SiA薄板：H08ASJ501?? H08MnA中板开坡口对接H08Mn2SiHJ43116MnHJ430开I形坡口对接HJ431H08Mn2SiA16MnCu343E50SJ301H08MnAHJ360H08MnMoAYJ502-114MnNbH10Mn2YJ502-3厚板深坡口YJ506-4HJ350H10Mn2H08MnMoA开I形坡口对接H08MnA15MnVE50HJ430中板开坡口对接HJ431H10MnMoH08Mn2Si15MnVCu392E55HJ431H10Mn2HJ360H08Mn2MoVAH08Mn2SiA16MnNbH10MnSiHJ250厚板深坡口HJ350H08MnMoASJ101SJ431H10Mn215MnVNE55HJ350HJ431H10MnMoH08Mn2Si15MnVNCu441E60HJ250H08MnMoAHJ360H08Mn2MoVAH08Mn2SiA15MnVTiReSJ101H08Mn2MoA18MnMoNbE60HJ250H08Mn2MoAHJ431H10Mn2MoAH08Mn2SiM14MnMoV490E70HJ350H08Mn2MoVAHJ360H10Mn2MoVAoA14MnMoVCuSJ101H08Mn2NiMoH10Mn2NiMoA低碳钢焊接时，如何正确地选用焊接材料？⑴手弧焊焊条的选用？常用低碳钢Q235的抗拉强度平均值为417.5MPq根据等强度原则，与之匹配的焊条应为E43系列。

几种不同钢号的低碳钢手弧焊时焊条的选用，见表 2表2?低碳钢手弧焊时焊条的选用动载荷、复杂、厚板一般结构选用的结构，锅炉受压容器，钢？?？号焊条型号低温焊接施?焊?条?件选用的焊条型号Q235E4313, E4303,E4316 E4315TM、预热Q255E4301, E4320,E4311(E5016, E5015)TM、预热Q275E4316, E4315E5016, E5015厚板结构预热150c 以上08、10、15、20E4303, E4301,E432Q E4311E4316, E4315(E5016, E5015)TM、预热25E4316, E4315E5016, E5015厚板结构预热150c以上20g, 22gE4303, E4301E4316, E4315(E5016, E5015)厚板结构预热100〜150 c20RE4303, E4301E4316, E4315(E5016, E5015)一般不预热注：表中括弧内的焊条型号表示可以代用⑵埋弧焊焊丝和焊剂的匹配选用？低碳钢埋弧焊时焊丝和焊剂的匹配选用，见表 3表3?低碳钢埋弧焊焊丝与焊剂的匹配选用钢？？号Q234焊?????????????????丝焊？?？剂H08AHJ430Q255H08AQ275H08MnAHJ43115、20H08A H08MnAHJ43025H08MnA H10Mn220g, 22gH08MnA H08MnSi h10Mn2HJ43120RH08MnAHJ330⑶CO焊丝的选用？实芯焊丝选用牌号为H08Mn2s和H08Mn2SiAW种，焊后熔敷金属强 度偏高。

药芯焊丝选用牌号为 YJ502-1、YJ506-2、YJ506-3、YJ506-4⑷电渣焊焊丝和焊剂的匹配选用？电渣焊熔池温度比埋弧焊低，所以焊剂中的硅、钮还 原作用弱，应选用含钮、含硅量较高的焊丝常选用H10Mn2 H10MnSi焊丝配合焊剂HJ360 或H10MnSi焊丝配合焊剂 HJ431摘要：根据生产经验和相关试验数据对 T91/P91钢的焊接工艺及参数进步优化关键词 ：对口方法；焊接工艺；道间温度；恒温时间中图分类号 ： TG457.6 文献标识码 ： BT91／ P91 钢广泛用于锅炉过热器、主蒸汽及再热器管道各电站单位对其进行了焊接工艺评定试验， 总的说来大同小异， 虽说工艺方案己基本运用成熟，但其焊接工艺及参数还有待进一步优化1 T91 ／ P91 钢的焊接性分析1.1 T91 ／ P91 钢的组织为马氏体，供货状态一般为正火＋回火，属于高合金钢，焊接性较差，易出现冷裂纹、焊接接头脆化、 HAZ 区软化等间题，必须严格按照工艺规程，方可获得满意的焊接接头1.2 应该严格控制焊接和热处理温度，采用较小的参数焊接是应注意的重点1.3 热处理保温时间的适当延长，有利于焊接接头常温冲击韧度的提高。

2 钢材和焊材该种钢材及其焊材部分国家牌号对照，见表 1 、表 2 3 焊前准备3.1 焊接设备选用带衰减的逆变式直流弧焊机3.2 焊丝去除表面的油、垢及锈等污物，露出金属光泽焊条经过 350c烘焙1.5 —2 h，置于80—10OC保温筒内， 随用随取3.3 坡口制备关键注意两点第一，钝边厚度不超过 2mm以防铁水流动性差而造成根部未熔合第二，坡口及其内外两侧 15 — 2O mm 范围内打磨至露出金属光泽3.4 对口3.4.1 T91 ／ P91 钢在不预热条件下焊接裂纹可达 10O％， 所以不得在管道上焊接任何临时支撑物，不得强行对口，以1少附加应力3.4.2 小口径管道对口间隙控制在 1.5—2.5mm之间，大口径管道对口间隙控制在 3— 4 mm 之间，间隙太大，不易操作，容易产生未熔焊接头；间隙太小，易产生未焊透的缺陷3.4.3 该钢种材质特殊， 对口方法一般有两种 一种是在坡口内侧使用定位块（Q235材质）点固焊口，点固前一般用火焰预热，该方法预热温度不容易控制，而且管壁温差较大，易产生内应力远红外加热片从工序上讲是在对好焊口后才进行绑扎， 也无法采用电阻加热， 所以这种对口方法不宜采用。

另一种是采用自制专用夹具（见图 1 ），此夹具制作简单，成本低廉，一种规格的管径制备其对应的夹具对口合适后，通过螺栓紧固将管壁固定采用这种方法，能保证点固焊同正式焊的工艺相同，利用夹具固定焊口时，焊前预热温度需比所定参数提高 50℃4 焊接工艺4.1 焊接方法：电厂的建设中，常采用 TIG ＋ SMAW4.2 焊前预热氩弧焊打底时预热温度取 16o— 180℃，温度过高不利于焊工操作，易产生夹丝、未焊透缺陷，还会加重根部氧化电弧焊填充时，道间温度控制在 280 － 320℃之间，因为第一，从工艺上讲，为防止产生热裂纹和减少区的粗晶脆化，需选择小参数，以减少高温停留时间，但采用小参数，焊缝冷却速度快容易产生淬硬组织而导致冷裂纹、这是个矛盾 T91/P91钢的MS点转变温度大约在 380c左右，预热温度选在28O— 320C,即 MS点温度附近，既能保怔高温停留时间短，又能使马氏体转变时冷速缓慢，并形成自回火马氏体，解决了既要采用小参数，又不能让焊缝冷速太快的矛盾 第二， 从手工操作上讲， 该种钢的焊条在 300℃左右的预热温度下， 有最佳的操作性能， 熔滴过渡及铁水流动性和飞溅都明显改变。

4.3 TIG 打底焊4.3.1 为防止 T91 ／ P91 钢焊缝根部氧化，焊前在管内充氩保护充氩保护范围以坡口轴向中心为基础，每侧各 25O— 30Ommt贴上两层可溶纸（可用报纸代替）用浆糊粘住，做成密封气室利用细铜管把头敲扁插人焊缝内（有探伤孔的管道可从探伤孔充氩），大管流量为 20 — 30 L ／ min ，小管流量一般为 10— 15 L ／min 充氩时， 当感觉氩气从焊缝间隙轻微返出时 （也可用打火机是否熄灭来判断），用石棉条将焊口间隙堵住，此时将氩气流量减少 1／ 3 ，流量过大会产生内凹的缺陷焊一段石棉条拔开一段4.3.2 采用两层 TIG 打底，通过减少热输入，可有效地降低根部焊缝氧化程度，保证打底质量4.3.3 操作上应特别注意收弧质量， 收弧时先将焊接电流衰减下来， 填满弧坑后移向坡口边沿收弧，以防产生弧坑裂纹4.3.4 TIG 焊工艺参数见表 34.4 SMAW 焊4.4.1 SMAW 焊应注意道间温度的控制，采用小参数、多层多道焊其工艺参数见表 44.4.2 注意焊条的摆动， 焊层厚度以等于焊条直径为宜， 焊道宽度以焊条直径的3倍为宜，严格控制焊接热输入，中间填充层宜采用 ①3.2mm的焊条，最后两层使用①4.0mm的焊条。

因为焊接热输人对焊缝冲击韧度有很大影响，切忌使用大参数每根焊条收弧都用衰减电流，待熔地填满后再收弧，以防产生弧坑裂纹特别是焊缝接头处和坡4.4.3 用角磨机或钢丝刷彻底清理道间焊渣及飞溅，口边缘处清理时不可用榔头、塞子过重敲击焊缝5 焊接及焊后热处理5.1 图 2 为焊接过程中温度曲线示意图热处理升温速度 当 6 <25 mm时为 220c/h; 6》25mm时为150c/h降温速度 当 6 <25 mm 时为 15 0c/ h; ^>25 mm 时为 100c/ h5.2 恒温时间（见表 5 ）5.2.1 焊接完毕需在100 — 120C的温度下桓温 1h ,将残余奥氏体（A）全部转变为马氏体（M）后，才能进行升温热处理5.2.2 恒温时间按壁厚的不同在各范围内取值， 壁薄的取下限， 壁厚的取上 限5.2.3 上述恒温时问比一般资料的参数稍长， 试验证明， 恒温时间的适当延长，有利于冲击韧度的明显提高，通过延长恒温时间可解决 T91／ P91 钢焊接接头常温冲击韧度低的问题5.3 回火温度热处理为高温回火，最佳回火温度为 760 10℃6 结论（ 1 ） 该工艺参数用于阳城电厂主蒸汽管道、 过热器和过负荷导管道的焊接，各项技术指标完全符合要求。

2）随着 T91 ／ P91 钢的大量使用，制定出符合钢材性能的最优规范，直接用于生产建设， 避免各生产单位重复性的工艺评定试验， 具有很好的经济效益和社会效益作者简介 : 赵立（ 1973——），大学学士，工程师，主要从事电站建设中焊接方面的技术工作 .关键词：焊接；气焊；焊丝；紫铜；黄铜 ???? 铜具有优良的导电性、导热性、耐腐蚀性、延展性及一定的强度等特性在电气、电子、化工、食品、动力、交通及航空航天工业中得到广泛应用在纯铜（紫铜）中添加10余种合金元素， 形成固溶体的各类铜合金， 如加锌为黄铜； 加镍为白铜； 加硅为硅青铜； 加铝为铝青铜等等 铜及铜合金可用钎焊、电阻焊等工艺方法实现连接，在工业发达的今天、熔焊已占据主导地位用焊条电弧焊、TIG焊、MIG焊等工艺方法容易实现铜及铜合金的焊接 影响铜及铜合金焊接性的工艺难点主要有四项元素：一是高导热率的影响铜的热导热率比碳钢大 7~11 倍， 当采用的工艺参数与焊接同厚度碳钢差不多时， 则铜材很难熔化，填充金属和母材也不能很好地熔合二是焊接接头的热裂倾向大焊接时，熔池内铜与其中的杂质形成低熔点共晶物，使铜及铜合金具有明显的热脆性，产生热裂纹。

三是产生气孔的缺陷比碳钢严重得多，与要是氢气孔四是焊接接头性能的变化晶粒粗化，塑性下降，耐蚀性下降等1、紫铜的焊接??? 焊接紫铜的方法有气焊、手工碳弧焊、手工电弧焊和手工氩弧焊等方法，大型结构 也可采用自动焊 1） 紫铜的气焊??? 焊接紫铜最常用的是对接接头，搭接接头和丁字接头尽量少采用气焊可采用两种焊丝， 一种是含有脱氧元素的焊丝， 如丝 201、 202； 另一种是一般的紫铜丝和母材的切条，采用气剂 301 作助熔剂气焊紫铜时应采用中性焰 2）紫铜的手工电弧焊在手工电弧焊时采用紫铜焊条铜107,焊芯为紫铜（T2、T3）焊前应清理焊接处 边缘焊件厚度大于4mnW,焊前必须预热，预热温度一般在 400~500c左右用铜107 焊条焊接，电源应采用直流反接焊接时应当用短弧，焊条不宜作横向摆动焊条作往复的直线运动，可以改善焊缝的成形长焊缝应采用逐步退焊法焊接速度应尽量快些多层焊时，必须彻底清除层间 的熔渣焊接应在通风良好的场所进行，以防止铜中毒现象焊后应用平头锤敲击焊缝，消除应力和改善焊缝质量 3）紫铜的手工氩弧焊在紫铜手工氩弧焊时，采用的焊丝有丝 201（ 特制紫铜焊丝 ） 和丝 202，也采用紫铜丝，如 T2。

焊前应对工件焊接边缘和焊丝表面的氧化膜、油等脏物都必须清理干净，避免产生气孔、夹渣等缺陷清理的方法有机械清理法和化学清理法对接接头板厚小于3mm寸，不开坡口 ；板厚为3〜10mm寸，开V型坡口，坡口角 度为60o~70o；板厚大于10mm寸，开X型坡口，坡口角度为60o~70o；为避免未焊透，一 般不留钝边根据板厚和坡口尺寸，对接接头的装配间隙在 0.5〜1.5mm范围内选取紫铜手工氩弧焊，通常是采用直流正接，即钨极接负极为了消除气孔，保证焊缝根部可靠的熔合和焊透， 必须提高焊接速度， 减少氩气消耗量， 并预热焊件 板厚小于 3mm 时，预热温度为150~300C；板厚大于3mnM,预热温度为350~500C 0预热温度不宜过高， 否则使焊接接头的机械性能降低 还有紫铜的碳弧焊，碳弧焊使用的电极有碳精电极和石墨电极紫铜碳弧焊所用的焊丝和气焊时一样，也可用母材剪条，可用气焊紫铜的助熔剂，如气剂 301 等2、黄铜的焊接??? 黄铜焊接的方法有：气焊、碳弧焊、手工电弧焊和氩弧焊 ?1）黄铜的气焊由于气焊火焰的温度低，焊接时黄铜中锌的蒸发比采用电焊时少，所以在黄铜焊接中，气焊是最常用的方法。

黄铜气焊采用的焊丝有：丝 221、丝 222和丝 224等，这些焊丝中含有硅、锡、铁等元素， 能够防止和减少熔池中锌的蒸发和烧损， 有利于保证焊缝的性能和防止气孔产生气焊黄铜常用的熔剂有固体粉末和气体熔剂两类，气体熔剂由硼酸甲脂及甲醇组成；熔剂如气剂 301 2）黄铜的手工电弧焊焊接黄铜除了用铜 227 及铜 237 外，也可以采用自制的焊条黄铜电弧焊时， 应采用直流电源正接法， 焊条接负极 焊前焊件表面应作仔细清理坡口角度一月不应小于60~70o,为改善焊缝成形，焊件要预热150~250C操作时应当用 短弧焊接，不作横向和前后摆动，只作直线移动，焊速要高与海水、氨气等腐蚀介质接触的黄铜焊件，焊后必须退火，以消除焊接应力 3）黄铜的手工氩弧焊黄铜手工氩弧焊可以采用标准黄铜焊丝：丝 221、丝 222 和丝 224， 也可以采用与母材相同成分的材料作填充材料焊接可以用直流正接，也可以用交流用交流焊接时，锌的蒸发比直流正接时轻通常焊前不用预热，只有板厚相差比较大时才预热焊接速度应尽可能快焊件在焊后应加热 300~400℃进行退火处理，消除焊接应力，以防止焊件在使用过程中裂缝 4）黄铜碳弧焊??? 黄铜碳弧焊时，根据母材的成分选用丝 221、丝 222、丝 224等焊丝，也可用自制的黄铜焊丝施焊。

焊接可以采用气剂 301 等作熔剂焊接应短弧操作，以减少锌的蒸发和 烧损直流TIG焊工艺方法广泛应用于铜及铜合金的焊接，焊风成型好，内外质量优良，在氮气的保护下，熔池纯净，气孔少，热裂影响小，操作易掌握厚度0 4mm寸可不用焊前预热，直接用氩气预热，待熔池温度接近 600℃时，可加填充焊丝熔化母材，实现焊接厚度大于4mmi勺铜材，纯铜应预热400—600C铜合金焊接预热200— 300c300TSP 315Tx 直流TIG焊机可焊接纯铜、硅青铜、磷青铜、黄铜、白铜等铜合金 300WP5 300/500WX4 交直流两用TIG焊机可用交流TIG焊接铝青铜（用交流方波清除表面氧化膜）及用直流TIG 焊接上述铜材近年来，采用MIG方法焊接铜及铜合金的施工越来越多，尤其对于厚度》 3mm勺铝青铜、硅青铜和白铜最好选用 MIG焊方法厚度3~14mm>14mnm勺铜及铜合金几乎总要选 用MIG焊，因为熔敷效率高、熔深大、焊速快（一般为 TIG焊的3~4倍），实现高效、优质、低成本的经济效益要求铜材施焊前均应达到预热温度要求（纯铜 400~600℃，铜合金200~300C）,焊丝与母材化学充分相似，氮气纯度》 99.98%。
