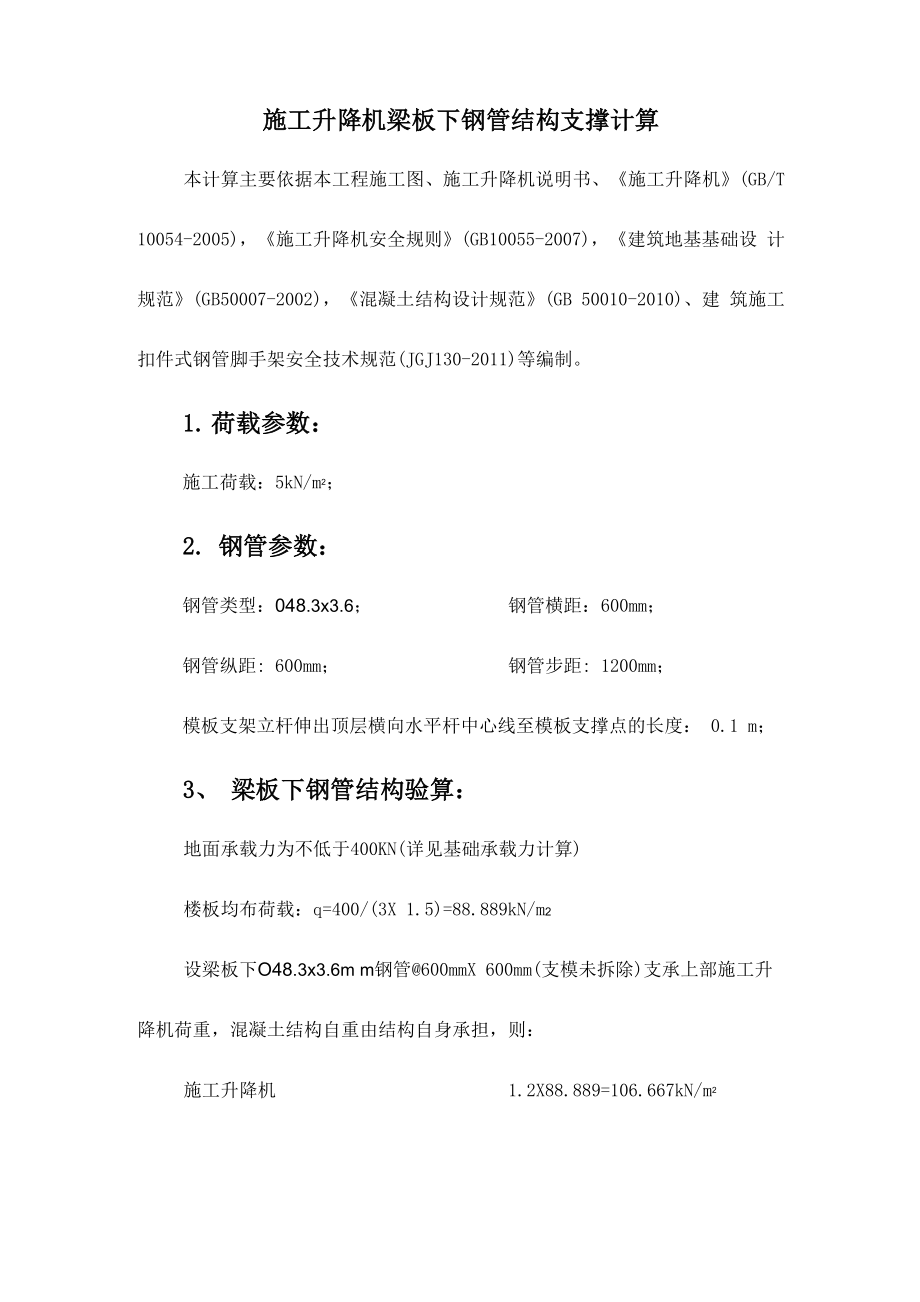

施工升降机梁板下钢管结构支撑计算本计算主要依据本工程施工图、施工升降机说明书、《施工升降机》(GB/T 10054-2005)，《施工升降机安全规则》(GB10055-2007)，《建筑地基基础设 计规范》(GB50007-2002)，《混凝土结构设计规范》(GB 50010-2010)、建 筑施工扣件式钢管脚手架安全技术规范(JGJ130-2011)等编制1. 荷载参数：施工荷载：5kN/m2；2. 钢管参数：钢管类型：048.3x3.6； 钢管横距：600mm；钢管纵距: 600mm； 钢管步距: 1200mm；模板支架立杆伸出顶层横向水平杆中心线至模板支撑点的长度： 0.1 m；3、 梁板下钢管结构验算：地面承载力为不低于400KN(详见基础承载力计算)楼板均布荷载：q=400/(3X 1.5)=88.889kN/m2设梁板下O48.3x3.6m m钢管@600mmX 600mm(支模未拆除)支承上部施工升 降机荷重，混凝土结构自重由结构自身承担，则：施工升降机 1.2X88.889=106.667kN/m2活载1.4X 5=7kN/m2106.667+7=113.667kN/m2113.667X0.6X0.6=40.920kN钢管支模架步高1.2mh/l=1200/600=2ah/l=1200/600=2b经查表，U的取值为：1.272计算长度：L01=kX pxh=1.155x1.272x1.2=1.763mL02二h+2a=1.2+2X0.1=1.4m取： L0=1.763mA=L0/i=1762.992/15.8=111由此得：屮=0.509[N]二屮xAxf=0.509x489.303mm2x210N/mm2=52.302kN ±40.920kN梁板下的钢管结构满足要求（备注：施工图6-7轴间后浇带需加固，在施工升降机侧边后浇带两侧分别 加设一道钢管支撑，钢管横距、纵距、步距与原后浇带加固相同）。
