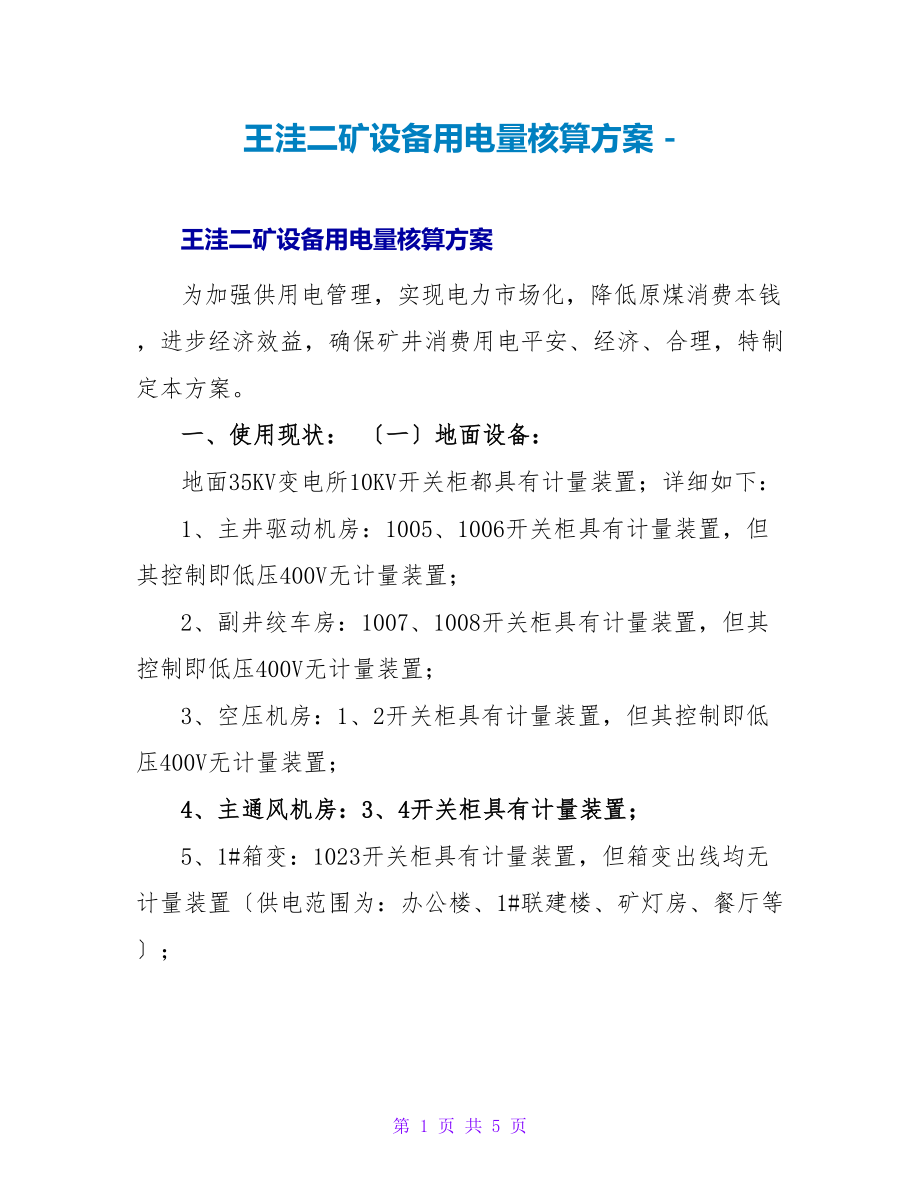

王洼二矿设备用电量核算方案 - 王洼二矿设备用电量核算方案 为加强供用电管理，实现电力市场化，降低原煤消费本钱，进步经济效益，确保矿井消费用电平安、经济、合理，特制定本方案 一、使用现状： 〔一〕地面设备： 地面35KV变电所10KV开关柜都具有计量装置；详细如下： 1、主井驱动机房：1005、1006开关柜具有计量装置，但其控制即低压400V无计量装置； 2、副井绞车房：1007、1008开关柜具有计量装置，但其控制即低压400V无计量装置； 3、空压机房：1、2开关柜具有计量装置，但其控制即低压400V无计量装置； 4、主通风机房：3、4开关柜具有计量装置； 5、1#箱变：1023开关柜具有计量装置，但箱变出线均无计量装置〔供电范围为：办公楼、1#联建楼、矿灯房、餐厅等〕； 6、2#箱变：5、6开关柜具有计量装置，但箱变出线均无计量装置〔供电范围为：选煤楼、锅炉房、生活水处理厂、2#联建楼、磅秤房、东大门等〕； 7、3#箱变：1024、1029开关柜具有计量装置，但箱变出线均无计量装置〔供电范围为：单身楼、矿井水处理厂、煤场等〕； 8、地面低压变：7、8开关柜具有计量装置，但该变压器出线柜均无计量装置〔供电范围为：主井驱动机房控制、照明、副井绞车房控制、照明、火药库、注浆站、副井口等〕。
〔二〕井下设备： 地面供井下线路1009和0开关柜均有计量装置，详细到井下变化很大，详细如下： 1、+1290变电所： 1〕+1290变电所使用PBG型高爆开关，共16台，其中1#、2#、3#、4#、5#、8#、9#、12#、13#、14#、15#和16#高爆开关均无计量装置；只有6#〔备用〕、7#〔2#水泵馈电〕、10#〔3#水泵馈电〕、11#〔备用〕高爆开关具有计量功能； 2〕+1290变电所使用KBZ型馈电开关，共20台，其中1#、5#、9#、11#、16#、20#馈电开关无计量功能；剩余2#〔备用〕、3#〔备用〕、4#〔21回风斜巷馈电〕、6#〔备用〕、7#〔115032风巷馈电〕、8#〔备用〕、10#〔总馈〕、12#〔泵房控制〕、13#〔备用〕、14#〔备用〕、15#〔+1290避难硐室馈电〕、17#〔外水仓馈电〕、18#〔泵房控制〕、19#〔备用〕馈电开关具有计量功能 2、+1370变电所： 1〕+1370变电所使用PBG型高爆开关，共13台，其中11#〔+1350运输石门移变馈电〕、12#〔+1370轨道石门移变馈电〕高爆开关无计量装置；剩余高爆开关具有计量装置； 2〕+1370变电所使用KBZ型馈电开关，共19台，其中2#〔备用〕、3#〔总馈〕、4#〔备用〕、5#〔+1350运输下山风机备用电〕、6#〔备用〕、7#〔备用〕、8#〔备用〕、9#〔备用〕、10#〔+1370及+1350平台用电〕、11#〔总馈〕、12#〔轨道下山、回风下山风机备用电〕、13#〔总馈〕、14#〔给煤机馈电〕、17#〔备用〕、21#〔轨道下山、回风下山、215041风巷风机馈电〕馈电开关均无计量功能；剩余16#〔+1470车场馈电〕、18#〔备用〕、19#〔+1370车场司控道岔馈电〕、20#〔+1350运输下山风机馈电〕馈电开关具有计量功能。
3、其他地方： 1〕215041风巷口馈电〔60#〕、215041切眼上口馈电〔29#〕、215041机巷口馈电〔77#〕、215021风巷口馈电〔12#〕、+1470车场馈电〔25#〕、21采区回风斜巷口馈电〔14#〕、115041机巷口馈电〔52#〕、115032机巷口11#〔机巷供电〕、18#〔变频器供电〕均无计量功能 2〕井下所有挪动变压器均无计量功能 3〕+1370运下平台三台馈电具有计量功能、+1350运输石门上平台馈电〔55#〕、115032机巷70#〔胶带输送机控制馈电〕具有计量功能 二、计量方案： 1、对于供电单一，负荷变化不大的线路或设备采用35KV变电所10KV开关柜计量表进展计量；如主井、副井、主通风机房、空压机房等；但主井、副井、空压机房的400V供电需另外加装计量装置 2、对于供电线路复杂，负荷变化大的线路或设备必须对各分支加装计量装置方可进展计量，否那么无法进展独立核算如1#箱变、2#箱变、3#箱变等 3、对于某些分支必须加装计量装置进展计量如：餐厅、大为公司料场、煤场等 4、地面照明系统：所有路灯采用太阳能发电照明，只需对各个分散点安装的射灯进展计量即可，但必须为每一个射灯安装计量装置。
5、井下没有计量装置的高爆开关〔共14台〕必须进展改造〔在高爆开关内加装电度表，并将开关内二次线进展改动〕；没有计量功能的KBZ型馈电必须更换保护器 第 5 页 共 5 页。
