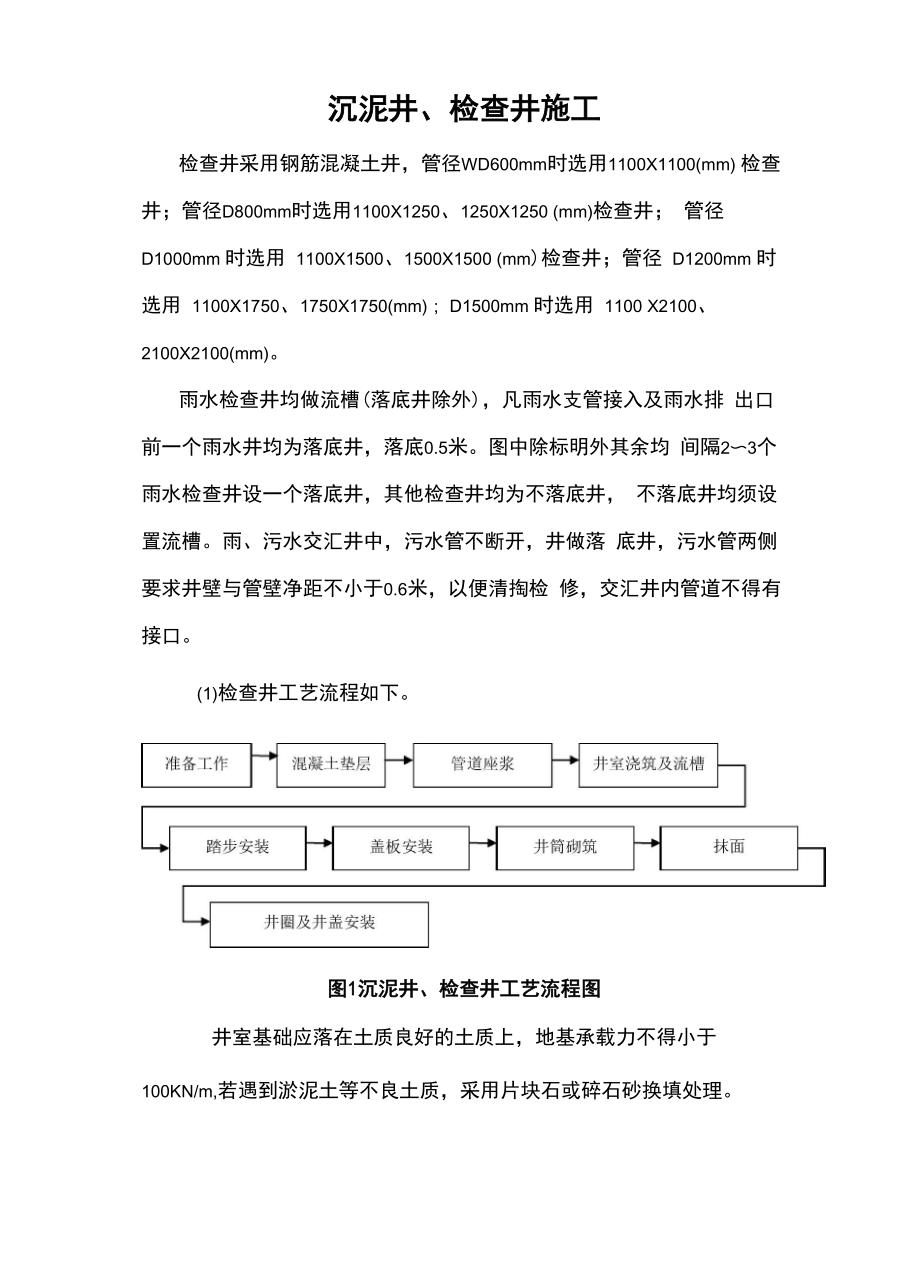

沉泥井、检查井施工检查井采用钢筋混凝土井，管径WD600mm时选用1100X1100(mm) 检查井；管径D800mm时选用1100X1250、1250X1250 (mm)检查井； 管径 D1000mm 时选用 1100X1500、1500X1500 (mm)检查井；管径 D1200mm 时选用 1100X1750、1750X1750(mm)； D1500mm 时选用 1100 X2100、2100X2100(mm)雨水检查井均做流槽(落底井除外)，凡雨水支管接入及雨水排 出口前一个雨水井均为落底井，落底0.5米图中除标明外其余均 间隔2〜3个雨水检查井设一个落底井，其他检查井均为不落底井， 不落底井均须设置流槽雨、污水交汇井中，污水管不断开，井做落 底井，污水管两侧要求井壁与管壁净距不小于0.6米，以便清掏检 修，交汇井内管道不得有接口1)检查井工艺流程如下图1沉泥井、检查井工艺流程图井室基础应落在土质良好的土质上，地基承载力不得小于100KN/m,若遇到淤泥土等不良土质，采用片块石或碎石砂换填处理2)垫层本工程检查井垫层厚度10cm,为C15砼，采用10*10cm方木支 模支模时，根据中心、高程及宽度尺寸，用钢筋短头定出模板内边 线，并以此安装垫层模板。
模板内外侧用削制好的木桩固定，必须保 证模板支撑牢固可靠，保证垫层模板直顺、平整，高程符合设计要求垫层采用商品混凝土，泵车泵送浇筑，由专业砼工振捣，保证砼 振捣密实，不漏振和过振垫层厚度、宽度符合要求混凝土浇筑完 后指派专人进行洒水养护3）底板① 垫层砼按要求达到规范规定的 2.5MPa 强度后，方可进行底板 钢筋的绑扎② 底板钢筋在绑扎前应检查钢筋的加工尺寸，看是否符合设计 要求和规范规定的锚固长度；钢筋绑扎时应在垫层上按设计要求间距 弹出墨线，钢筋的摆放按墨线位置进行，以保证钢筋间距的准确③ 各受力钢筋之间绑扎接头位置相互错开④ 钢筋工程施工时，配置的钢筋级别、直径、根数和间距均应符 合设计要求绑扎或焊接的钢筋网和钢筋骨架，不得有变形、松脱和 开焊⑤ 底板厚度30cm，混凝土为C30，采用竹胶板加方木背带支模， 商品砼泵车泵送浇筑，由专业砼工振捣，保证砼振捣密实，不漏振和 过振，浇筑完后指派专人进行洒水养护4）流槽及管道座浆除落底井外的雨水检查井均需做流槽① 检查井流槽高度为到顶平接的支管线的管中部位② 流槽采用M7.5水泥砂浆MU10砖砌筑流槽表面采用20mm厚 1：2防水水泥砂浆抹面，压实抹光，与上下游管道平顺一致，以减 少摩阻。
③ 管道座浆采用1： 2防水水泥砂浆5）脚手架安装部分髙度大于3m的井壁施工需搭设脚手架，脚手架采用钢管搭 设双排脚手架，脚手架立杆横距为0. 8米，步距为1. 2米，横杆步距 为1.2米，内立杆与建筑物0.25米，扫地杆离地距离不大于200mm 钢管采用①48X3.5标准钢管，扣件为标准的对接扣件、旋转扣件、 直角扣件架体搭设如下图所示图 2检查井双排脚手架示意图1r：q1 1混凝土井身（6）侧墙钢筋、模板安装① 根据施工设计图制作安装检查井钢筋② 本工程井墙采用竹胶板加方木及脚手管背带进行拼装施工模板拼缝确保严密，模板安装必须牢固垂直，模板平整度、垂直度及结构尺寸必须满足设计及规范要求侧墙模板及支撑安装在侧墙钢筋绑 扎完毕后进行，对模板范围内进行吹洗混凝土施工缝处模板与结构 间的缝隙用泡沫胶封堵模板安装前及时涂刷脱模剂，涂刷均匀、完 整，不得遗漏③ 支撑必须牢固，支撑后背在土体上时应加设木垫块，严禁直 接撑在土层中或用砖作垫斜向支撑必须在撑与垫间加设木楔并卡实 不得松动里模及小室内支撑必须加设剪力撑，以防模板歪斜和砼浇 筑时跑模④ 侧墙模板使用穿墙螺栓固定，螺栓固定后应逐根检查，两端 露出长度满足锚固要求，以防混凝土浇筑时产生的侧压力崩断螺栓。
6）侧墙砼浇筑① 检查井侧墙采用 C30 混凝土② 砼浇筑前必须对模板及其支架、钢筋和预埋件进行检查，并 作好记录，符合设计及规范要求后方可进行浇筑对模板内的杂物和 钢筋上的油污等应清理干净，对模板的缝隙和空洞应预堵严，混凝土 接合面浇水湿润，但不得有积水③ 墙身与管道结合面处，管道管外壁凿毛④ 砼浇筑时，应同时具备2台以上插入式振捣器，确保振捣密实 侧墙砼浇筑应对称进行，布料髙差不得大于30cm，浇筑速度不宜过 快，侧墙两侧同步振捣，振捣间距不超50cm分层浇筑，振捣器插 入深度不小于下层以下5cm⑤ 砼浇筑完初凝后及时进行专人洒水养护，覆盖土工布，洒水 养护间隔时间不宜过长，以2h 一次为宜7）模板拆除侧墙外模在砼强度能保证其表面及棱角不因拆除模板而受损坏 时拆除模板拆除采用人工拆除8）踏步安装① 踏步为塑钢踏步，安装前一天应刷防锈漆两道② 踏步的竖向间距360mm,踏步外露长度100mm,踏步水平间距 300mm从井口向下第一个踏步距井口应控制在220〜360mm踏步安 装时,要求上下垂直,尺寸一致圆形井踏步安装时,必须向圆中心 安装③ 踏步应随井墙浇注一起安装,为确保位置准确,随时用尺测 量其间距，不得事后凿洞补装，砼强度未达到2.5MPa前不得踩踏。
④ 有钢筋混凝土盖板的井室,盖板下第一个踏步距盖板底部 120mm 为控制踏步9） 井筒及混凝土盖板安装① 本工程排水管道检查井为方形盖板② 钢筋混凝土盖板采用预制安装安装采用起重机械吊装就位， 安装前用1： 2防水水泥砂浆座底井筒采用240砖砌井筒③ 严格控制好检查井井筒顶部高程和纵横坡度，保证与道路路 面接顺④ 钢筋混凝土预制盖板安装时，应保证盖板混凝土强度达到 100％10） 井圈及井盖安装① 待路基填筑至井筒顶标髙齐平，施工C30钢筋混凝土井筒圈梁, 圈梁内径与外径尺寸与井筒一致，加工内外定型钢模，模板安装调整 标髙后，安装铸铁井圈及井盖，浇筑圈梁混凝土② 位于拟建道路上的检查井井筒，应在土路床形成前安装至路 床顶面髙度在路面基层施工完成后，再行开挖井位，将井筒接至基 层顶面髙度③ 为了保证检查井井盖与道路路面平顺，应按照路面设计髙程、 纵横坡度，在路面沥青上面层施工前安装完成井圈和井盖④ 检查井路面范围采用钢筋砼或钢纤维砼的井盖板，其强度采 用 D400 级；绿化带内采用复合材料的井座及井盖板，其强度采用 B125 级检查井内均需安装（钉）8 棵不锈钢挂钩，并铺设一层安全网， 具体规格尺寸按厂家成品，并需在井筒内设置标志牌。
⑤ 井圈的混凝土强度达到80％时，再进行路面面层的施工，确 保井圈稳固二、闭水试验 根据设计图纸要求，管道须按照《给排水管道工程施工及验收规 范》（GB50268）作闭水试验闭水试验前应做好水源引接和排水疏导 工作，以免排水影响整个施工场地1） 试验分段试验管段应按井距分隔，长度不大于lkm,带井试验2） 试验水头①当试验段上游设计水头不超过管顶内壁时，试验水头应以试验段上游管顶内壁加2m计；② 当试验段上游设计水头超过管顶内壁时，试验水头应以试验段 上游设计水头加2m计；③ 当计算出的试验水头小于10m，但已超过上游检查井井口时， 试验水头应以上游检查井井口高度为准；（3） 试验步骤① 将试验管段起点、终点检查井的管道两端用砖砌堵板堵好堵 板必须养护3-4d达到一定强度后，再向闭水段的检查井注水② 将进水管接至堵板上，下游井内管道的堵板下侧应设泄水管， 并接至排水沟，管道应严密，并从水箱向管内充水，管内充满水后， 浸泡1〜2昼夜充分浸透后再进行试验③ 当试验水头达到规定水头时开始计时，观测管道的渗水量，直 至观测结束时，应不断向试验管段内补水，保持试验水头恒定，渗水 量的观测时间不少于30min，渗水量应符合规范的规定，试验合格后 填写管道闭水试验记录。
4） 渗水量计算钢筋混凝土管实测渗水量的计算：Q=W/（TXL）式中：Q 测渗水量［L/ （min・m）］；W——补水量（L）；T 实测渗水量观测时间（min）；L——试验管段长度（m）5）闭水试验标准排水管道闭水试验允许渗量应符合下表规定表 -1无压力管道闭水试验允许渗水量管材管道内径D (mm)允许渗水量[m3 / 24h • km]钢筋混凝土管20017.630021.624002550027.9560030.67003380035.3590037.5100039.52110041.45120043.3130045140046.7150048.4160050。
