单击此处编辑母版标题样式,,单击此处编辑母版文本样式,,第二级,,第三级,,第四级,,第五级,,*,,*,,,,,,,,单击此处编辑母版标题样式,,单击此处编辑母版文本样式,,第二级,,第三级,,第四级,,第五级,,*,,*,单击此处编辑母版标题样式,,单击此处编辑母版文本样式,,第二级,,第三级,,第四级,,第五级,,*,,*,,单击此处编辑母版标题样式,,单击此处编辑母版文本样式,,第二级,,第三级,,第四级,,第五级,,建筑工程材料,本章主要介绍建筑工程材料的根本性质、砌筑材料、气硬性胶凝材料、水泥、混凝土、建筑钢材、木材和建筑功能材料本章提要,本 章 内 容,1,,建筑工程材料,,2,,砌筑材料,,3,,气硬性胶凝材料,,4,水泥,,5,,混凝土,,6,,建筑砂浆,,7,,建筑钢材,,8,,木材,,9,,建筑功能材料,1,建筑工程材料,建筑工程材料是建筑结构物中使用的各种材料及制品，它是一切建筑工程的物质根底建筑工程材料有不同的分类方法按功能与用途分类，可以分为结构材料、防水材料、保温材料、吸声材料、装饰材料、地面材料、屋面材料等按化学成分分类时，可将建筑材料分为无机材料、有机材料和复合材料，如图1.1所示。

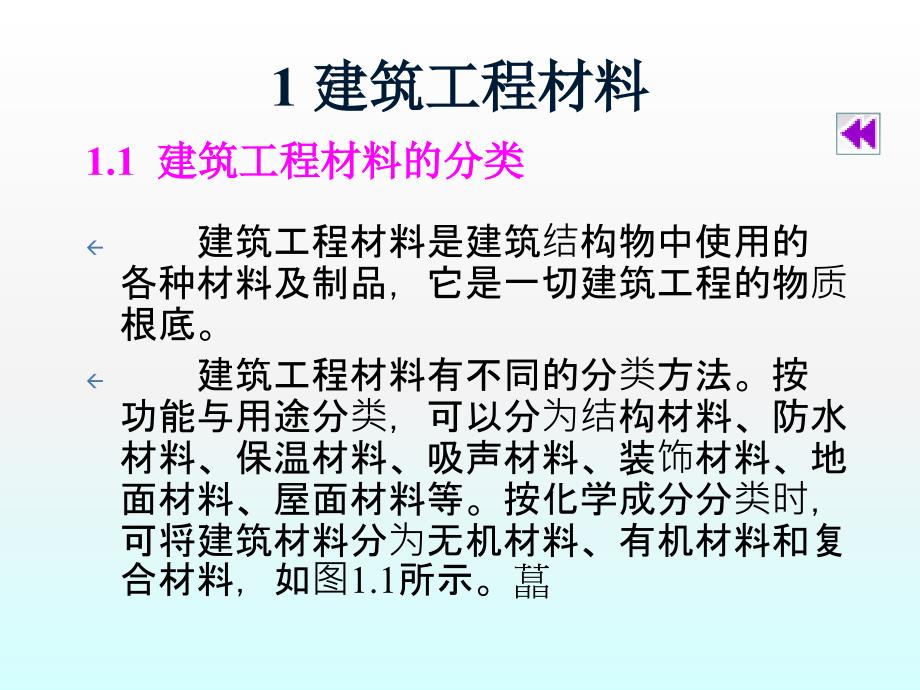

,1.1,建筑工程材料的分类,,图,1.1,建筑工程材料按化学成分分类,2,砌筑材料,粘土砖是由粘土制成砖坯，经过枯燥，然后入窑烧至900～1000℃而成粘土砖的标准尺寸为240mm×115mm×53mm粘土砖的主要强度指标是它的抗压强度粘土砖的强度等级有MU30、MU25、MU20、MU15和MU10MU表示砌体中的块体，后面的数值表示粘土砖的强度大小，单位为MPa2.1,烧结砖,,2.1.1,粘土砖,(1),蒸压灰砂砖,,,,蒸压灰砂砖,是以石灰和砂为主要原料，经坯料制备、压制成型、蒸压养护而成的实心砖，简称,灰砂砖,蒸压灰砂砖的强度等级有,MU25,、,MU20,、,MU15,和,MU10,,,2.1.2,其他砖,(2),蒸压粉煤灰砖,,,,蒸压粉煤灰砖,是以粉煤灰、石灰为主要原料，掺加适量石膏和集料，经坯料制备、压制成型、高压蒸汽养护而成的实心砖，简称,粉煤灰砖,灰砂砖和粉煤灰砖的规格尺寸与普通烧结砖相同蒸压粉煤灰砖的强度等级有,MU25,、,MU20,、,MU15,和,MU10,,(3),硅酸盐砌块,,,硅酸盐砌块,是以炉渣为骨料，以粉煤灰、碎石灰、磷石膏等工业废料为胶结料，加水搅拌、振动成型、蒸养而成。
这种砌块不能用于防潮层以下的部位，一般情况下只作填充物使用硅酸盐砌块的强度等级有,MU20,、,MU15,、,MU10,、,MU7.5,和,MU5,,石材包括由天然石材中开采所得的毛石及经加工制成板状、块状或特定形状的石材建筑工程常用天然石材有以下几种：,,(1)石灰岩,,石灰岩主要成分为碳酸钙或白云石容重为960～2500kg/m3，抗压强度为220～1400kg/cm2，耐用年限为20～40年质地较硬，易于琢磨，多用于建筑物的根底、墙身、台阶等处，石灰岩还是制造水泥的主要材料,2.2,石材,(2)砂岩,,砂岩主要成分为二氧化硅和石英颗粒等容重为220～2500kg/m3，抗压强度为480～1400kg/cm2，耐用年限为20～180年，其品质好坏随粘结物质的种类而异，多用于根底、墙身、台阶、纪念碑及其他装饰处,(3),大理石,,,大理石由石灰岩或白云岩变质而成容重为,2600,～,2700kg/m,3,，抗压强度为,700,～,1200kg/cm,2,，耐用年限为,40,～,100,年颜色多样，纹理美丽、自然，易于雕琢磨光，建筑上主要用于建筑装饰工程4),花岗岩,,,花岗岩是岩浆岩中分布最广的一种岩石。
其主要造岩矿物有石英、长石、云母和少量暗色矿物花岗岩坚硬致密，抗压强度高，在,120,～,250MPa,之间，表观密度在,2600,～,2700kg/m,3,之间耐磨性好，耐久性高，使用年限可达数十年至数百年,3,气硬性胶凝材料,将建筑上但凡经过一系列物理、化学作用，把能够将散状材料或块状材料粘结成整体的材料称为胶凝材料按化学成分分，胶凝材料有有机胶凝材料和无机胶凝材料有机胶凝材料如各种沥青、树脂、橡胶等无机胶凝材料按硬化条件分为气硬性胶凝材料和水硬性胶凝材料生产石灰所用的原料主要是含碳酸钙为主的天然岩石，常用的是石灰石和白垩等石灰一般是天然岩石在立窑中进行煅烧而成煅烧后生成生石灰，其主要成分为氧化钙〔CaO〕,3.1,石灰,3.1.1,石灰的生成,〔1〕石灰的熟化,,石灰的熟化，又称消解它是生石灰〔CaO〕与水作用生成熟石灰〔Ca(OH)2〕的过程在熟化过程中，放出大量的热，体积迅速增加1～2.5倍建筑工程中常用经熟化后的熟石灰，如石灰膏等3.1.2,石灰的熟化和硬化,〔2〕石灰的硬化,,石灰的硬化包括枯燥硬化和碳化硬化,,①枯燥硬化 枯燥硬化是石灰浆体在枯燥过程中，毛细孔隙失水。
由于水的外表张力的作用，毛细孔隙中的水面呈弯月面，从而产生毛细管压力，使得Ca(OH)2颗粒间的接触紧密，产生一定的强度②碳化硬化 碳化硬化是Ca(OH)2与空气中的CO2化合生成CaCO3晶体称为碳化生成的CaCO3具有相当高的强度1)石灰的性质,,①保水性、可塑性好 石灰熟化生成的Ca(OH)2颗粒极其细小，比外表积〔材料的总外表积与其质量的比值〕很大，使得氢氧化钙颗粒外表吸附有一层较厚水膜，即石灰的保水性好②凝结硬化慢、强度低 石灰的凝结硬化很慢，且硬化后的强度很低如石灰砂浆28d抗压强度只有0.2～0.5MPa3.1.3,石灰的性质和应用,③耐水性差 潮湿环境中石灰浆体不会产生凝结硬化硬化后的石灰浆体的主要成分为Ca(OH)2和少量的CaCO3,,④枯燥收缩大 Ca(OH)2颗粒吸附的大量水分在凝结硬化过程中不断蒸发，并产生很大的毛细管压力，使石灰浆体产生很大的收缩而开裂，因此石灰除做粉刷墙面外一般不宜单独使用,(2)石灰的应用,,①利用熟化石灰制成石灰砂浆或水泥石灰混合砂浆，用于抹灰和砌筑,,②利用石灰与石英砂、粉煤灰、矿渣等为主要原料，生产人造石材③熟化后的石灰与粘土拌和成灰土或石灰土。
假设再加砂或石屑、炉渣等形成三合土广泛用于建筑工程的根底和道路的垫层或基层,④磨细生石灰、纤维状填料〔如玻璃纤维〕或轻质骨料加水搅拌成型为坯体，然后再通入CO2进行人工碳化〔12～24h〕而成的一种轻质板材，作为非承重的内隔墙板以及天花板等生产石膏的原料主要是含CaSO4的天然石膏〔又称生石膏〕或含CaSO4的化工副产品和废渣等其化学式为CaSO4·2H2O，也称二水石膏石膏的生产过程主要是破碎、加热与磨细,3.2,石膏,3.2.1,石膏的生成,,石膏是以,CaSO,4,为主要成分的常用气硬性胶凝材料1)建筑石膏,,将天然CaSO4·2H2O在石膏炒锅或沸腾炉内燃烧且温度控制在107～170℃范围时，CaSO4·2H2O脱水为细小晶体的β型CaSO4·1/2H2O〔又称熟石膏〕，再经磨细制得2)模型石膏,,模型石膏的主要成分也是β型CaSO4·1/2H2O，但杂质少、色白主要用于陶瓷的制坯工艺的成型和装饰浮雕等3.2.2,石膏的主要品种,(3)高强度石膏,,将CaSO4·2H2O在密闭的压蒸釜内蒸炼脱水成为半水石膏，又称α型半水石膏，再经磨细制得与β型半水石膏相比，α型半水石膏的晶体粗大且密实，到达一定稠度所需的用水量小，且只有建筑石膏的一半。
因此这种石膏硬化后结构密实、强度较高，硬化7d时的强度可达15～40MPa高强度石膏主要用于要求较高的抹灰工程、装饰制品和石膏板另外掺入防水剂还可制成高强度防水石膏和无收缩的粘结剂等,(4),粉刷石膏,,,,粉刷石膏,是天然,CaSO,4,·2H,2,O,或废石膏经适当加工工艺所得到的粉状生成物当配适量的缓凝剂、保水剂等化学外加剂后制成抹灰用胶结料,(1)建筑石膏的水化,,建筑石膏(CaSO4·1/2H2O)加水拌和后，与水发生水化反响首先溶解于水，然后发生反响，生成CaSO4·2H2O,即建筑石膏的水化,,(2)建筑石膏的凝结和硬化,,当水化继续进行后，CaSO4·2H2O胶体微粒的数量不断增多，它比原来的CaSO4·1/2H2O颗粒细得多，可吸附更多的水分浆体中的水分因水化和蒸发而逐渐减少，浆体的稠度逐渐增加，颗粒之间摩擦力和粘结力逐渐增大，浆体的可塑性减少，形成石膏的凝结3.2.3,建筑石膏的水化、凝结和硬化,(1),凝结硬化时间短,,(2),凝结硬化时体积微膨胀,,(3),孔隙率大、体积密度小,,(4),保温性和吸声性好,,(5),强度较低,,(6),具有一定的调湿性,,(7),防火性好，但耐火性差,,(8),耐水性、抗渗性、抗冻性差,,3.2.4,建筑石膏的性质,(1)作室内抹灰和粉刷材料用。
,,(2)制作石膏板,,石膏板具有轻质、隔热保温、吸声、防火、尺寸稳定及施工方便等性能，在建筑中得到广泛的应用，是一种很有开展前途的新型建筑材料建筑石膏在存储中应注意防雨、防潮，存储期一般不宜超过三个月,3.2.5,建筑石膏的应用,水玻璃〔俗称泡花碱〕是一种水溶性硅酸盐，其化学式为R2O·nSiO2其中R2O是碱金属氧化物，n为SiO2与R2O摩尔数的比值，称为水玻璃的模数建筑上常用的水玻璃是硅酸钠Na2O·nSiO2的水溶液和硅酸钾K2O·nSiO2的水溶液，颜色呈青灰色或淡黄色 ,3.3,水玻璃,3.3.1,水玻璃的化学成分和生成,,水玻璃是一种气硬性胶凝材料，在建筑工程中常用来配制水玻璃砂浆及水玻璃混凝土等,生产水玻璃常采用碳酸盐法，即将石英砂和碳酸钠磨细拌匀，在,1300,～,1400℃,温度下熔化生成固体水玻璃，然后在水中加热溶解而成液体水玻璃有时也可用碳酸钾代替碳酸钠，制成碳酸钾水玻璃,水玻璃是气硬性胶凝材料，在空气中它能与二氧化碳反响，生成无定形的二氧化硅凝胶〔又称硅酸凝胶〕，凝胶脱水转变成二氧化硅而硬化〔又称自然硬化〕因空气中的二氧化碳含量很少，自然凝结硬化缓慢，因此，水玻璃在使用过程中常参加促硬剂，加快其凝结硬化速度。
常用的促硬剂有氟硅酸钠〔Na2SiF6〕等,3.3.2,水玻璃的凝结硬化,(1),粘结力强、强度较高,,(2),耐酸性、耐热性好,,(3),耐碱性、耐水性差,3.3.3,水玻璃的性质,(1)作材料外表处理用，提高材料抗风化能力2)加固地基,,(3)配制速凝防水剂,,(4)修补砖墙裂缝3.3.4,水玻璃的应用,4,水泥,水泥加水拌和后，经过物理、化学反响过程能由可塑性浆体变为坚硬的石状体，它不仅能在空气中硬化，而且在水中能更好地硬化，保持并继续增长其强度，所以，水泥属于水硬性胶凝材料水泥是配制各种混凝土、钢筋混凝土和预应力混凝土建筑结构和构件的最根本的组成材料之一建筑工程中通常应用的水泥有硅酸盐水泥、普通硅酸盐水泥、矿渣硅酸盐水泥、火山灰质硅酸盐水泥、粉煤灰硅酸盐水泥和复合硅酸盐水泥六种我国现行国家标准?硅酸盐水泥、普通硅酸盐水泥?〔GB175—1999〕规定，凡由硅酸盐水泥熟料、0～5%石灰石或粒化高炉矿渣、适量石膏磨细制成的水硬性胶凝材料，称为硅酸盐水泥〔即国外通称的波特兰水泥〕,,硅酸盐水泥分两种类型：不掺混合材料的称为Ⅰ 型硅酸盐水泥，代号P·Ⅰ；在硅酸盐水泥熟料粉磨时掺加不超过质量5%石灰石或粒化高炉矿渣混合材料的称为Ⅱ 型硅酸盐水泥，代号P·Ⅱ。
,4.1,硅酸盐水泥,生产硅酸盐水泥的原料主要是石灰质原料和粘土质原料石灰质原料可采用石灰石、白垩、石灰质凝灰岩等，提供氧化钙粘土质原料可采用粘土、页岩等，主要提供氧化硅、氧化铝及少量的氧化铁有时还需配入辅助原料，如铁矿石等将几种原材料按照适当的比例混合后在磨机中磨细，制成生料，然后将生料入窑进行煅烧煅烧后获得黑色的球状物即为,熟料, ,4.1.1,硅酸盐水泥的生产工艺过程,熟料与少量石膏混合磨细即成水泥通过高温煅烧后，氧化钙与氧化硅、氧化铝、氧化铁相结合，形成新的化合物，叫做水泥熟料矿物所以，水泥生产工艺过程可概括为“两磨一烧〞〔1〕硅酸三钙3CaO·SiO2，简式为C3S，其质量百分数通常在50%左右，是硅酸盐水泥中最主要的矿物成分,,〔2〕硅酸二钙2CaO·SiO2，简式为C2S，质量百分数为10%～40%,,〔3〕铝酸三钙3CaO·Al2O3，简式为C3A，质量百分数通常在15%以下,,〔4〕铁铝酸四钙4CaO·Al2O3·Fe2O3，简式为C4AF，质量百分数为5%～15%4.1.2,硅酸盐水泥熟料组成,硅酸盐水泥主要矿物成分本身具有独立的性能，水泥的特性主要决定于这些矿物成分的性质。
4.1.3,硅酸盐水泥主要矿物特性,水泥加水拌和后成为可塑的水泥浆，由于水泥的水化作用，水泥浆逐渐变稠失去流动性和可塑性而未具有强度的过程，称为水泥的凝结随后产生强度逐渐开展成为坚硬的人造石的过程，称为水泥的硬化硅酸盐水泥颗粒与水接触，水泥熟料矿物立即与水发生水化反响，生成水化产物并放出一定热量影响水泥凝结硬化的因素很多，例如，水灰比、石膏含量、温度与湿度、龄期，以及水泥矿物成分的含量、水泥颗粒细度等,4.1.4,硅酸盐水泥的凝结和硬化,〔1〕技术性能,,我国现行国家标准?硅酸盐水泥、普通硅酸盐水泥?〔GB175—1999〕规定，硅酸盐水泥的技术性能包括化学性质和物理力学性质两大方面一方面硅酸盐水泥的化学性质是为保证水泥的使用质量，控制水泥中有害化学成分的含量另一方面硅酸盐水泥的物理力学性质是指水泥的细度、水泥净浆标准稠度、凝结时间、体积安定性等4.1.5,硅酸盐水泥的技术性能和技术标准,水泥的强度除了与水泥本身的性质(如熟料的矿物组成、细度等)有关外，还与水灰比、试件制作方法、养护条件和时间等有关,,我国现行国家标准?水泥胶砂强度检验方法?〔GB/T17671—1999〕〔ISO法〕规定，以1∶3的水泥和标准砂(标准砂满足级配要求)，采用0.5的水灰比，用标准制作方法制成40mm×40mm×160mm的棱柱标准试件。
我国现行国家标准?硅酸盐水泥、普通硅酸盐水泥?〔GB175—1999〕按照规定龄期的抗压强度和抗折强度来划分水泥强度等级硅酸盐水泥的强度等级有42.5、42.5R、52.5、52.5R、62.5和62.5R六个〔带R为早强型〕〔2〕技术标准,,我国现行国家标准?硅酸盐水泥、普通硅酸盐水泥?〔GB175—1999〕我国现行国家标准?硅酸盐水泥、普通硅酸盐水泥?〔GB175—1999〕规定，凡由硅酸盐水泥熟料、6%～15%混合材料、适量石膏磨细制成的水硬性胶凝材料，称为普通硅酸盐水泥，简称普通水泥，代号P·O,,掺活性混合材料时，最大掺加量不得大于15%，其中允许用不超过水泥质量5%的窑灰或不得超过水泥质量10%的非活性混合材料来代替掺加非活性混合材料时，最大掺加量不得超过水泥质量的10%4.2,普通,硅酸盐水泥,普通水泥由于掺加混合材料的数量较少，性质与不掺加混合材料的硅酸盐水泥相近因掺加混合材料，普通水泥按照我国现行国家标准,GB175—1999,规定，分为,32.5,、,32.5R,、,42.5,、,42.5R,、,52.5,和,52.5R,六个,等级有时为了改善硅酸盐水泥的某些性能，到达增加产量、降低本钱的目的，在硅酸盐水泥熟料中掺加适量的各种混合材料与石膏共同磨细的水硬性胶凝材料，称为掺混合材料水泥。
,,在水泥生产时，为改善水泥性能，调节水泥强度等级以及节约能耗、降低本钱，而加到水泥中的人工和天然的矿物质材料，称为水泥混合材料水泥混合材料通常分为活性混合材料和非活性混合材料两大类,4.3,掺混合材料的水泥,〔1〕活性混合材料,,混合材料的成分能与水泥中的矿物成分起化学反响，生成水硬性凝胶，并且改善原水泥的性质常用的活性混合材料有：,,①粒化高炉矿渣,,②火山灰质混合材料,,③粉煤灰,(2)非活性混合材料,,非活性混合材料不具有或只具有微弱的化学活性，在水泥水化过程中，它根本上不参加化学反响，仅起提高产量、降低强度等级、降低水化热和改善新拌混凝土工作性等作用因此，这类混合材料称为填充性混合材料我国现行国家标准?矿渣硅酸盐水泥、火山灰质硅酸盐水泥及粉煤灰硅酸盐水泥?(GB1344—1999)规定，凡由硅酸盐水泥熟料和粒化高炉矿渣和适量石膏磨细制成的水硬性胶凝材料，称为矿渣硅酸盐水泥，简称矿渣水泥，代号P·S水泥中粒化高炉矿渣掺加量按质量百分数计为20％～70％4.4,矿渣硅酸盐水泥,我国现行国家标准?矿渣硅酸盐水泥、火山灰质硅酸盐水泥及粉煤灰硅酸盐水泥?(GB1344—1999)规定，凡由硅酸盐水泥熟料、火山灰质混合材料和适量石膏磨细制成的水硬性胶凝材料，称为火山灰质硅酸盐水泥，简称火山灰水泥，代号为P·P。
水泥中火山灰质混合材料掺加量按质量百分数计为20％～50％4.5,火山灰质硅酸盐水泥,我国现行国家标准?矿渣硅酸盐水泥、火山灰质硅酸盐水泥及粉煤灰硅酸盐水泥?(GB1344—1999)规定，凡由硅酸盐水泥熟料、粉煤灰和适量石膏磨细制成的水硬性胶凝材料，称为粉煤灰硅酸盐水泥，简称粉煤灰水泥，代号P·F水泥中粉煤灰掺加量按质量百分数计为20％～40％,4.6,粉煤灰硅酸盐水泥,我国现行国家标准?矿渣硅酸盐水泥、火山灰质硅酸盐水泥及粉煤灰硅酸盐水泥?(GB1344—1999)对矿渣水泥、火山灰水泥及粉煤灰水泥的技术性能要求见表5.7这三种水泥的强度分为32.5、32.5R、42.5、42.5R、52.5和52.5R等六个等级矿渣水泥、火山灰水泥及粉煤灰水泥的强度指标列于表5.8中,我国现行国家标准?复合硅酸盐水泥?(GB12958—1999)规定，凡由硅酸盐水泥熟料、两种或两种以上规定的混合材料、适量石膏磨细制成的水硬性胶凝材料，称为复合硅酸盐水泥，简称复合水泥，代号P·C水泥中混合材料掺加量按质量百分数计应大于15%,但不超过50%,,我国现行国家标准?复合硅酸盐水泥?(GB12958—1999)规定，复合水泥的强度分为32.5、32.5R、42.5、42.5R、52.5和52.5R六个等级。
,4.7,复合硅酸盐水泥,复合水泥中含有两种或两种以上规定的混合材料，因此，复合水泥的特性与其掺加混合材料的种类、掺加量及相比照例有密切关系总体上复合水泥的特性与矿渣水泥、火山灰水泥及粉煤灰水泥有不同程度的相似之处,,我国现行国家标准?复合硅酸盐水泥?(GB12958—1999)对复合水泥的技术性能要求见表5.9，强度指标列于表5.10中,硅酸盐水泥、普通硅酸盐水泥、矿渣硅酸盐水泥、火山灰质硅酸盐水泥、粉煤灰硅酸盐水泥等五种水泥是目前土建工程中应用最广的品种由于各种水泥中的混合材料性质的差异，各种掺混合材料水泥与不掺混合材料水泥都具有其特点，所以，在实际工程中应适当、慎重选用五种水泥的主要特性以及使用范围,列于表,中,,5.4.8,常用水泥的主要特性与用途,,以矾土和石灰石作为原料，经高温煅烧得到铝酸钙为主要成分的熟料，经磨细而成的水硬性胶凝材料，属于铝酸盐系列水泥铝酸盐水泥的主要矿物成分为铝酸一钙,CaO·Al2O3(,代号,CA),和铝酸二钙,CaO·2Al2O3(,代号,CA2),,,高铝水泥具有快硬早强，后期强度增长不显著，水化热大，抗硫酸盐能力强、抗碱性差，耐热性好等特点。
高铝水泥的快硬早强性主要用于紧急军事工程、抢修工程等,4.9,其他品种水泥,4.9.1,铝酸盐水泥,将铝质原料〔如矾土〕、石灰质原料〔如石灰石〕和石膏适当配合，煅烧成以无水硫铝酸钙矿物为主要成分的熟料，掺加适量石膏共同磨细而成的水硬性胶凝材料，称为硫铝酸盐水泥,,硫铝酸盐水泥主要用于抢修工程、冬季施工工程、地下工程、配制膨胀水泥和自应力水泥又因水泥液相碱度小，可用于制玻璃纤维砂浆，同时适用于堵漏工程和预制件拼装接头等4.9.2,硫铝酸盐水泥,以铝质原料、石灰质原料、萤石〔或再加石膏〕经适当配合，煅烧成以氟铝酸钙起主导作用的熟料，再与石膏一起磨细而成我国的双快〔快凝快硬〕水泥属于这一类型,,氟铝酸盐水泥熟料的矿物组成主要是C3S和早强矿物C11A7·CaF2，此外还有局部C2S和少量的C4AF、CaS、游离石灰和游离石膏,4.9.3,氟铝酸盐水泥,氟铝酸盐水泥的最大特点是具有小时强度，,5,～,20min,即可硬化，,2,～,3h,后抗压强度就可达,20MPa,，,4h,混凝土强度可达,15MPa,以上因此，氟铝酸盐水泥适用于煤矿井下的锚喷支护，特别适用于抢修和快速施工，适用于雨天快速施工、堵漏和水中工程，也可用于制作钢筋混凝土预制件等。
另外，氟铝酸盐水泥还具有良好的抗化学侵蚀性能,膨胀水泥是对应于空气中产生收缩的一般水泥而言膨胀水泥拌水硬化后，体积不但不收缩，反而有所膨胀当用膨胀水泥配制混凝土时，硬化过程产生一定数值的膨胀，可克服或改善普通混凝土所产生的缺点膨胀水泥由强度组分和膨胀组分组成适合制造膨胀水泥的,方法有三种：,一是,在水泥中掺入一定量的适当温度下烧制得到的氧化钙，氧化钙水化时产生体积膨胀；,二是,在水泥中掺入一定量的适当温度下烧制得到的氧化镁，氧化镁水化时产生体积膨胀；,三是,在水泥石中形成钙矾石，产生体积膨胀,4.9.4,膨胀水泥,,膨胀水泥的用途有两种：,第一种是,配制收缩补偿混凝土，用于要求防止混凝土收缩裂缝以及防止混凝土构件最初尺寸变化的场合，主要用于制造混凝土构件、堵漏工程、修补工程、大型机械基座固定等；,第二种是,配制自应力混凝土，这种混凝土所用的膨胀水泥通常膨胀值大，硬化后的混凝土有较大的自应力，即由化学应力而获得预加的压应力，主要用于制造需要低预应力值的构件，如墙板、楼板和屋面板等,5,混凝土,混凝土是用胶凝材料将粗细骨料〔集料〕聚集在一起形成坚硬整体，并具有一定强度和其他性能的复合材料。
混凝土材料具有以下特点：原材料丰富，能就地取材，生产本钱低；耐久性好，适用性强，无论水下、海洋以及炎热、寒冷的环境均可适用；具有良好的可塑性，且性能可以人为调节；维修工作量小，折旧费用低；作为基材组合或复合其他材料的能力强；有利于有效地利用工业废渣,,水泥混凝土,是以水泥为结合料，将矿质材料胶结成为具有一定力学性质的一种复合材料的总称普通水泥混凝土,是以水泥为结合料，用普通砂石为集料并以水为原材料，按专门设计的配合比经搅拌、成型、养护而得到的复合材料,水泥混凝土在尚未凝结硬化以前，称为新拌混凝土或称混凝土拌合物新拌混凝土具有良好的工艺性能，称之为工作性或和易性新拌混凝土工作性是一项综合的工艺性能，通常认为工作性是指新拌混凝土从拌和到最后能均匀、密实成型的难易程度的性能，包括流动性、可捣实性、粘聚性〔或稳定性〕三方面含义,5.1.1,新拌水泥混凝土的工作性,5.1,普通水泥混凝土的技术性能,〔1〕流动性,,流动性是指新拌混凝土在自重及施工振捣的作用下，能产生流动，并均匀密实地填满模板包围钢筋的能力,,〔2〕可捣实性,,可捣实性是指新拌混凝土易于振捣密实，并排除所有被夹带的空气的性能。
新拌混凝土的可捣实性能好，所制成的混凝土内部质地均匀密致，强度与耐久性均能保证,〔3〕粘聚性,,粘聚性是指新拌混凝土在施工振捣时，能够保持自身的稳定、团聚、匀质而不离析、不泌水的性质,,〔4〕新拌混凝土工作性的测定,,新拌混凝土工作性的测定是先测定混凝土拌合物的流动性，辅以其他方法或经验，结合直观观察来评定混凝土的工作性我国通常采用坍落度试验和维勃稠度试验来测定新拌和混凝土的流动性,〔5〕影响工作性的主要因素,,①水泥浆的数量和水灰比,,②水泥浆的稠度,,③砂率,,④水泥的品种和集料的性质,,⑤外加剂,,⑥温度、搅拌时间,〔1〕强度,,①混凝土抗压强度,,混凝土立方体抗压强度是按照标准的制作方法制成边长为150mm的立方体试件，在标准养护条件下，养护至28d龄期，按照标准方法测定的抗压强度值称为混凝土立方体抗压强度,,混凝土立方体抗压强度标准值是指按照标准方法制作养护的边长为150mm的立方体试件，在28d龄期，用标准试验方法测得的具有95％保证率的立方体抗压强度5.1.2,硬化后混凝土的力学性能,②混凝土强度等级,,混凝土强度等级就是根据立方体抗压强度标准值来确定强度等级的表示方法是用符号C和立方体抗压强度标准值表示。
例如，“C40〞表示混凝土立方体抗压强度标准值为40MPa,,我国现行国家标准?混凝土结构设计标准?〔GB50010—2002〕规定，普通混凝土按立方体抗压强度标准值划分为C15、C20、C25、C30、C35、C40、C45、C50、C55、C60、C65、C70、C75和C80十四个强度等级,③混凝土轴心抗压强度,,确定混凝土强度等级是采用立方体试件，但实际上钢筋混凝土结构形式极少是立方体，大局部是棱柱体或圆柱体为使测得的混凝土强度接近混凝土结构的实际受力情况，在钢筋混凝土结构计算中，计算轴心受压构件时，都是采用混凝土的轴心抗压强度作为依据混凝土轴心抗压强度标准值可以通过与混凝土立方体抗压强度标准值换算得到,④混凝土劈裂抗拉强度,,混凝土在直接受拉时，很小的变形就会开裂，它在断裂前没有剩余变形，是一种脆性破坏混凝土的抗拉强度只有抗压强度的1/10～1/20，且随着混凝土强度等级的提高，比值有所降低因此，混凝土在工作时一般不依靠其抗拉强度，但抗拉强度对于混凝土开裂现象有重要意义在结构设计中抗拉强度是确定混凝土抗裂度的重要指标,〔2〕影响混凝土抗压强度的因素,,①水泥强度等级和水灰比,,②养护温度和湿度,,③龄期,,④集料,从我国目前平均的设计施工技术实际出发，将强度在45MPa以上的混凝土称为高强混凝土，强度在30～40MPa的混凝土称为中强混凝土，强度在25MPa以下的混凝土称为低强混凝土。
一般在建筑工程中采用50～80MPa的高强混凝土是比较实际的高强混凝土在减小结构构件断面、建筑物重量、扩大有效的使用空间、充分发挥钢筋的抗拉作用、提高结构承载能力等有着积极作用5.5.3.1,高强混凝土,5.5.3,几种特种,混凝土,高性能混凝土和高强度混凝土不能混为一谈混凝土的性能既包括力学性能，也包括非力学性能高性能混凝土比高强度混凝土具有更为有利于工程长期平安使用与施工的优异性能，未来高性能混凝土比高强度混凝土有更为广阔的应用前景,,高性能混凝土与普通混凝土相比在配制时有其特殊的要求：必须掺入与水泥具有相容性的高效减水剂，以降低水灰比；必须掺入一定活性的磨细掺合料，例如硅灰、磨细矿渣、优质粉煤灰等；选用适宜的集料，特别是粗集料5.5.3.2,高性能混凝土,泵送混凝土的特点有以下几点：,,〔1〕施工效率很高,,〔2〕施工占地较小,,〔3〕施工比较方便,,〔4〕保护施工环境,5.5.3.3,泵送混凝土,喷射混凝土是借助喷射机械，将速凝混凝土喷向岩石或结构物外表，使岩石或结构物得以加强和保护喷射混凝土是由喷射水泥砂浆开展起来的，它主要用于矿山、竖井平巷、交通隧道、水工涵洞等地下构筑物和混凝土支护或喷锚支护，地下水池、油罐、大型管道的抗渗混凝土施工，各种工业炉衬的快速修补，混凝土构筑物的浇筑与修补等。
5.5.3.4,喷射混凝土,普通硅酸盐水泥在自然条件下硬化，具有一定的干缩性，收缩值随水泥的品种、熟料的矿物组成、水泥细度、石膏的掺入量、水灰比的大小、养护条件差异、使用环境不同而变化,,为改变普通混凝土硬化收缩的缺乏，通过改变或参加其他化学成分，改变水化的物化机理，使其在硬化中膨胀配制膨胀混凝土，一般有两种途径，即利用膨胀水泥或者掺加膨胀剂5.5.3.5,膨胀混凝土,流态混凝土，是在预拌的坍落度为,80,～,120mm,的基体混凝土中在浇筑之前掺入适量的流化剂，经过,1,～,5min,的搅拌，使混凝土的坍落度增大至,200,～,220mm,，能像水一样地流动，这种混凝土称为,流态混凝土,,,流态混凝土，一方面具有水泥用量较多、坍落度较大的大流动性混凝土的施工性能，便于泵送运输和浇筑，另一方面又可以得到近似于坍落度,50,～,100mm,的塑性混凝土的性能，既能满足施工要求，又改善了混凝土的质量,流态混凝土,纤维混凝土，又称纤维增强混凝土，是以水泥净浆、砂浆或混凝土作为基材，以非连续的短纤维或连续的长纤维作为增强材料，均匀地掺合在混凝土中而形成的一种新型增强建筑材料20世纪70年代，不仅钢纤维混凝土的研究开展很快，而且碳、玻璃、石棉等高弹纤维混凝土，尼龙、聚丙烯、植物等低弹性纤维混凝土的研制也引起了各国的关注。
,纤维混凝土,粉煤灰混凝土技术已有数十年的开展历史随着时代的开展以及能源危机、环境污染、矿物资源枯竭等问题的出现，国内外许多专家学者纷纷致力于粉煤灰混凝土技术的研究和开发粉煤灰混凝土是在现代混凝土技术新潮流中开展起来的一种经济的改性混凝土粉煤灰掺入混凝土后，不仅可以取代局部水泥，而且还能改善混凝土的一系列性能粉煤灰混凝土,用轻粗骨料、轻细骨料,(,或普通砂,),和水泥配制的混凝土，其干表观密度不大于,1900kg,／,m,3,者，称为轻骨料混凝土由于轻集料种类较多，故轻骨料混凝土常以轻集料的种类来命名，如粉煤灰陶粒混凝土、黏土陶粒混凝土、浮石混凝土、页岩陶粒混凝土等,轻集料混凝土,大体积混凝土，是指混凝土结构物中实体最小尺寸大于1000mm的部位所用的混凝土大体积混凝土结构物，指大坝、反响堆体、高层建筑深根底底板及其他重力底座结构物等这些结构物都是依靠其结构形状、质量和强度来承受荷载的,,大体积混凝土的最主要特点是，以大区段为单位进行施工，施工体积厚大由此所带来的问题是水泥的水化热引起的温度上升高，冷却时发生裂缝为了防止裂缝的发生，必须采取切合实际的措施大体积混凝土,6,建筑砂浆,砂浆是建筑工程中用量大、用途广的建筑材料。
一方面它用于砌体的承重结构；另一方面也用于建筑物内外外表的抹灰砂浆是由胶凝材料、细骨料和水等材料按适当比例配制而成细骨料多采用天然砂，胶凝材料一般为水泥、石灰浆等,,砂浆按用途可分为砌筑砂浆、抹灰砂浆、装饰砂浆及特种砂浆等，也可按胶结材料的不同分为水泥砂浆、石灰砂浆、混合砂浆等砂浆的和易性是指新拌砂浆是否便于施工并保证质量的综合性质即砂浆是否便于施工操作，比较容易地在砖石、砌块等外表上铺砌成均匀、连续的薄层，且与底面紧密地粘结砂浆的和易性可根据其流动性和保水性综合评定,6.1,砂浆的性质,和易性,〔1〕流动性,,砂浆的流动性或称稠度，用沉入度表示沉入度是指以重300g顶角为30°的圆锥体，在10s内沉入砂浆的深度沉入度愈大，说明砂浆流动性愈高影响流动性的因素有用水量，胶凝材料的种类和用量，细骨料种类、颗粒形状、粗细程度和级配等,〔2〕保水性,,砂浆的保水性可用分层度(mm)表示一般在测定时将拌和好的砂浆装入内径为150mm、高300mm的圆桶内，测定其沉入度静止30min以后，去掉上面200mm厚的砂浆，剩余局部重新搅拌，再测沉入度前后两次沉入度之差的毫米数就是分层度分层度大，说明砂浆的分层离析现象严重，保水性差。
砂浆硬化后要与砖石、砌块等粘结成整体性的砌体，它在砌体中起传递荷载作用，并与砌体一起经受周围介质的物理化学作用，因而砂浆应具有一定的粘结强度、抗压强度和耐久性砂浆的强度等级,是以边长为,70.7mm,的立方体试块，一组,6,块，在标准养护条件下，用标准试验方法测得,28d,龄期的抗压强度值,(MPa),来确定砂浆按抗压强度分有,M20,、,M15,、,M10,、,M7.5,、,M5,、,M2.5,、,M1.0,和,M0.4,八个等级强度,砌筑砂浆是将砖石、砌块等砌体材料粘结成为整体〔砌体〕的砂浆,,砌筑砂浆中的胶凝材料主要是水泥用于砌筑的水泥砂浆中采用的水泥强度等级不宜大于32.5级为保证砂浆的保水性，水泥强度等级不宜过高因此，水泥混合砂浆采用的水泥强度等级不宜大于42.5级,6.2,常用砂浆,砌筑砂浆,砌筑砂浆中的细骨料宜选用中砂，其细骨料的粒径一般为灰缝的1/4～1/5为宜,,有时为改善砂浆的和易性，通常参加无机的细粉掺合料常用的微沫剂为松香热聚物,,砌筑砂浆除水泥砂浆外，还有水泥混合砂浆即参加适量掺合料(如石灰膏、粘土膏等)，用以改善保水性的砂浆，有时简称混合砂浆,涂抹在建筑物外表的砂浆统称抹灰砂浆。
抹灰砂浆按其功能的不同可分为普通抹灰砂浆、装饰抹灰砂浆和具有特殊功能的抹灰砂浆,,抹灰砂浆与砌筑砂浆相比，具有不承受荷载，与底基层有良好的粘结力，以保证其在施工或长期自重或环境因素作用下不脱落、不开裂且不丧失其主要功能等特点,抹灰砂浆,用作防水层的砂浆，称为防水砂浆用防水砂浆做成的防水层也叫刚性防水层其施工方法有两种：一种是喷浆法，即利用高压枪将砂浆以100m/s的高速喷向建筑物外表，砂浆被高压空气强烈压实后，密实度增大，抗渗性好；另一种是人工多层抹压法，即将砂浆分几层抹压，以减少内部毛细连通孔，增大密实性，到达防水效果6.3,特殊砂浆,防水砂浆,一般用于平屋顶保温层及顶棚、内墙抹灰等，是以水泥、石灰膏、石膏等胶凝材料与膨胀珍珠岩砂、膨胀蛭石、火山渣或浮石砂、陶砂等轻质多孔骨料按一定比例配制成的砂浆，具有轻质、保温的特性常用的保温砂浆有,水泥膨胀珍珠岩砂浆、水泥膨胀蛭石砂浆、水泥石灰膨胀蛙石砂浆,等保温砂浆,通常用于有吸音要求的室内墙面和顶棚的抹灰等例如，用水泥、石膏、砂、锯末配制成吸音砂浆，或在石灰、石膏砂浆中掺入玻璃纤维、矿棉等松软纤维材料同样可获得良好的吸声效果,吸音砂浆,通常用作耐酸地面和耐酸容器的内壁作防护层用。
例如，在用水玻璃和氟硅酸钠配制的耐酸涂料中，掺入适量石英岩、花岗岩、铸石等制成的粉及细骨料可拌制成耐酸砂浆,耐酸砂浆,在水泥砂浆中掺入重晶石粉、重晶石砂可配制成具有防,X,射线能力的砂浆在水泥浆中掺入硼砂、硼酸等也可配制成具有防中子辐射能力的砂浆,防辐射砂浆,7,建筑钢材,,金属材料,是一种或两种以上的金属元素或金属元素与某些非金属元素组成的合金的总称金属材料一般分为,黑色金属,和,有色金属,两大类黑色金属,是以铁元素为主要成分的金属及其合金，钢和铁都是铁碳合金有色金属,是除黑色金属以外的其他金属，如铝、铅、锌、铜、锡等金属及其合金,建筑工程上用的钢材包括各类钢结构用的型钢〔如圆钢、角钢、槽钢和工字钢等〕、钢板和钢筋混凝土用钢筋、钢丝等钢材强度高、品质均匀，具有一定的弹性和塑性变形能力，能够承受冲击、振动等荷载作用；钢材的加工性能良好，可以进行各种机械加工，可以通过切割、铆接或焊接等方式的连接，进行现场装配钢是含碳量为,0.06%,～,2.0%,，并含有某些其他元素的铁碳合金钢的生产分为两步：,一是,铁矿石经过冶炼形成铁水，这一过程叫做炼铁；,二是,铁经过精炼形成钢，这一过程叫做炼钢。
钢在强度、韧性等方面都比铁有了较大幅度的提高，在建筑工程中大量使用的都是钢材,5.7.1,钢的冶炼和分类,钢的冶炼,〔1〕按冶炼设备分类,,按冶炼设备不同，钢分为转炉钢、平炉钢和电炉钢三大类,,〔2〕按脱氧程度分类,,在炼钢过程中，为了除去碳和杂质必须供给足够的氧气，需参加硅铁、锰铁或铝锭等脱氧剂，进行精炼按脱氧程度不同，可将钢分为：,钢的分类,①沸腾钢 沸腾钢是脱氧不完全的钢浇铸后，在冷却凝固过程中，钢液中残留的氧化亚铁与碳化合后，生成的一氧化碳气体大量外逸，造成钢液剧烈“沸腾〞，故称沸腾钢②镇静钢 镇静钢是脱氧完全的钢注入锭模冷却凝固时，钢液比较纯洁，液面平静,,③半镇静钢 半镇静钢的脱氧程度和材质介于沸腾钢和镇静钢之间,〔3〕按化学成分分类,,1〕碳素钢 包括：①低碳钢〔含碳量小于0.25%〕，建筑工程的主要用钢；②中碳钢〔含碳量0.25%～0.6%〕，多用于机械零件；③高碳钢〔含碳量大于0.6%〕，用于工具、刀具等,,2〕合金钢 根据合金元素的含量分为：①低合金钢，合金元素总含量小于5%；②中合金钢，合金元素总含量为5%～10%；③高合金钢，合金元素总含量大于10％。
,〔4〕按用途分类,,根据用途不同，钢可分为结构钢、工具钢和特殊性能钢建筑工程上常用的钢材是碳素钢中的低碳钢〔普通碳素结构钢〕和合金钢中的低合金钢〔低合金结构钢〕,,〔5〕按钢的品质分类,,钢按照品质分主要是依据钢中含有害杂质的多少进行分类，一般分为普通钢、优质钢、高级优质钢和特级优质钢〔1〕强度,,〔2〕弹性模量,,〔3〕塑性,,〔4〕冲击韧性,5.7.2,建筑用钢材的主要技术指标,力学性能,〔1〕冷弯性能,,钢材的冷弯性能，是指它在常温下承受弯曲变形的能力，是建筑钢材的重要工艺性能通过冷弯试验可以检验钢材处于不利的弯曲变形下的塑性，并能揭示钢材是否存在内部组织不均匀、内应力和夹杂物等缺陷,,〔2〕焊接性能,,焊接是通过局部加热使钢材到达塑性或熔融状态，从而将钢材连接成钢构件的过程工艺性能,〔3〕钢材的冷加工和热处理,,①钢材的冷加工 将钢材于常温下进行冷拉、冷拔、冷轧，使其产生塑性变形，从而提高强度、节约钢材，称为钢材的冷加工强化或“三冷处理〞钢材经冷加工后，屈服强度提高，塑性、韧性和弹性模量那么降低,,②钢材的热处理 热处理是将钢材按一定规那么加热、保温和冷却，以改变其内部组织，从而获得需要的性能的一种工艺过程。
热处理的方法有正火、退火、淬火和回火,碳素结构钢是碳素钢中的一类，主要用于加工各种型钢、钢筋和钢丝，适用于一般结构和工程碳素结构钢的牌号表示方法是由代表屈服强度的拼音字母Q、屈服强度数值、质量等级符号〔A、B、C、D〕、脱氧程度等四个局部按顺序组成现行国家标准?碳素结构钢?〔GB700—1988〕规定，碳素结构钢的牌号有Q195、Q215、Q235、Q255和Q275五种7.3,建筑用钢、钢材,碳素结构钢,在碳素结构钢的根底上参加总量小于5%的合金元素而形成的钢种参加合金元素是为了改善钢材塑性和韧性，提高钢材的强度通常参加的合金元素有锰、硅、钒、钛、镍〔nie〕和铜等低合金高强度结构钢牌号的表示方法和碳素结构钢根本相同，只是质量等级有五个即A、B、C、D和E低合金高强度结构钢?〔GB1591—1994〕规定，低合金高强度结构钢的牌号有Q295、Q345、Q390、Q420和Q460五种低合金高强度结构钢,,低合金高强度结构钢除强度高外，其塑性和韧性良好，硬度高，耐磨性好，耐腐蚀性能强和耐低温性能好因此，建筑工程中应用低合金结构钢可以减轻结构自重、节约钢材、增加使用寿命、经久耐用，特别适用于高层建筑和大跨度结构。
钢筋混凝土结构和构件用钢筋按照化学成分的不同主要有碳素结构钢和低合金结构钢两类按照生产加工工艺的不同分为热轧钢筋、热处理钢筋、钢丝另外，钢筋按其外形的不同分为光面钢筋和变形钢筋两种,,我国现行?混凝土结构设计标准?〔GB50010—2002〕规定，钢筋混凝土结构及预应力混凝土结构钢筋应按照以下规定选用：,7.5,钢筋混凝土用钢材,,,(1),普通钢筋宜采用,HRB400,级和,HRB335,级的钢筋，也可以采用,HPB235,级和,RRB400,级钢筋；,,,,(2),预应力混凝土钢筋宜采用预应力钢绞线、钢丝，也可以采用热处理钢筋,钢材的腐蚀根据其与环境介质的作用分为化学腐蚀和电化学腐蚀两类化学腐蚀是钢材在常温和高温时发生的氧化或硫化作用，而电化学腐蚀是在钢材外表产生电池作用的腐蚀,,对于钢材的这两类腐蚀可采用在钢材中参加合金元素使钢材合金化，提高其抗腐蚀的能力用耐腐蚀性强的金属以电镀或喷镀的方法覆盖在钢材外表，提高钢材的耐腐蚀性在钢材外表用非金属材料覆盖作为保护膜，使其与环境隔离，防止或减缓腐蚀最常用的方法是在钢材外表刷防腐、防锈油漆,7.6,钢材的腐蚀和防护,钢材受热后，当温度在200℃以内时，其主要性能〔强度和弹性模量〕下降不多。
温度超过200℃后，材质变化较大，不仅强度总趋势逐渐降低，还有蓝脆〔温度在250℃左右，钢材的强度略有升高，同时塑性和韧性均下降，材质有转脆的倾向，钢材外表氧化膜呈现蓝色〕现象和徐变现象温度到达600℃时，钢材进入塑性状态已不能承载因此，设计规定钢材外表温度超过150℃后即需加以隔热防护，有防火要求时，那么更需按相应的规定采取隔热保护措施7.7,钢材的耐热性和防火性,8,木材,木材作为建筑和装饰材料具有许多特点例如，轻质高强；弹性韧性好，能承受冲击和振动作用；具有较好的隔热、保温性能；纹理美观、色调温和、风格典雅，极具装饰性；便于加工，可制成各种形状的产品；绝缘性好等此外，受木材生长的自然条件限制，也使木材存在不少的缺陷另外，木材在建筑工程中，还可用作承重构件，也可用于建筑配件的门窗、墙裙、暖气罩和施工时用的脚手架、模板等,8.1,木材的特点,,针叶树树叶如针状或鳞片状，通常也包括宫扇形叶的银杏针叶树树干通直高大，枝杈较小，分布较密，易得大材，其纹理顺直，材质均匀大多数针叶材的木质较轻软而易于加工，所以针叶材又称软材针叶材强度较高，胀缩变形较小，耐腐蚀性强，建筑上广泛用作承重构件和装饰材料。
在我国常用的针叶树树种有陆均松、红松、红豆杉、云杉、冷杉和福建柏等8.2,建筑工程用木材,针叶树材,阔叶树树叶多数宽大，叶脉呈网状阔叶树树干通直局部一般较短，枝杈较大，数量较少相当数量阔叶材的材质重、硬而难以加工，所以阔叶材又称硬材阔叶材强度高，胀缩变形大，易翘曲开裂阔叶材板面通常较为美观，具有较好的装饰作用，适用于家具、室内装修以及制作胶合板等我国常用的阔叶树树种有水曲柳、樟木、黄菠萝、栎木、榆木、锥木、核桃木、酸枣木、莘木和檫木等,阔叶树材,,木材中的含水量以含水率表示，即木材中所含水的质量百分数一般新砍伐的树木称为生材，其含水率一般为,70%,～,80%,烘干后木材的含水率为,4%,～,12%,木材中含水率的大小影响木材的强度和胀缩性8.3,木材的性质,含水量,木材具有显著的湿胀干缩性木材的湿胀干缩性将影响其实际使用干缩会使木材翘曲开裂、接榫松弛、拼缝不严，湿胀那么造成木材凸起为了防止这种不良情况，在木材加工前必须进行枯燥处理，使木材的含水率比使用地区平衡含水率低2%～3%,湿胀与干缩,由于木材在构造上具有各向异性的特点，因此木材的强度呈现出明显的各向异性木材有顺纹和横纹之分，因此，顺纹强度和横纹强度有差异。
,,木材的强度等级按照无疵标准试件的弦向静曲强度来评定木材强度等级代号中的数值是木结构设计时的强度设计值，一般比试件的实际强度要低数倍，其原因是木材的实际强度要受到含水量、环境温度、外力作用时间以及木材本身的缺陷等各种因素的影响,,,强度,木材装饰性主要表达在木材的色泽、纹理和花纹上,,〔1〕装饰薄木,,用于装饰人造板材和各种木制品的饰面层,,〔2〕胶合板〔三夹板、五夹板和七夹板〕,,常用于做门面、隔断、吊顶和墙裙等室内高级装修,装饰性,〔3〕纤维板,,常用于壁板、门板、地板、家具以及做吸声和绝热材料之用,,〔4〕刨花板、木丝板和木屑板,,主要用作绝热和吸声材料或者装饰面材和隔墙材,,〔5〕细木板,,一种夹心板，集实木板和胶合板的优点于一身，作为装饰构造材料，用于门板、壁板等,9,建筑功能材料,建筑上将主要起保温、绝热作用，且导热系数不大于0.23W/(m·K)的材料统称为绝热材料绝热材料主要用于屋面、墙体、地面、管道等的隔热与保温，以减少建筑物的采暖和空调能耗，并保证室内的温度适宜于人们工作、学习和生活绝热材料的根本结构特征是轻质〔体积密度不大于600kg/m3〕、多孔〔孔隙率一般为50%～95%〕。
,9.1,绝热材料,绝热材料除应具有较小的导热系数外，还应具有适宜的或一定的强度、抗冻性、耐水性、防水性、耐热性、耐低温性和耐腐蚀性，有时还要求吸湿性或吸水性能要低等优良的绝热材料应是具有很高的孔隙率〔且以封闭、细小孔隙为主〕、吸湿性和吸水性较小的有机或无机非金属材料体积密度为,110,～,130kg/m,3,，导热系数小于,0.044W/(m·K),，最高使用温度为,600℃,，做绝热保温填充材料用,矿渣棉,体积密度为,80,～,150kg/m,3,，导热系数小于,0.044W/(m·K),，做绝热保温填充材料用岩棉,体积密度为,80,～,160kg/m,3,，导热系数为,0.040,～,0.050W/(m·K),，最高使用温度为,400,～,600℃,，用于墙体、屋面、冷藏库、热力管道等,岩棉板,体积密度为,200,～,500kg/m,3,，导热系数为,0.055,～,0.116W/(m·K),，抗压强度为,0.2,～,1.2MPa,，且以水玻璃膨胀珍珠岩制品的性能较好，用于屋面、墙体、管道等膨胀珍珠岩制品,堆积密度为,80,～,200kg/m,3,，导热系数为,0.046,～,0.07W/(m·K),，最高使用温度为,1000,～,1100℃,，做保温绝热填充材料用。
膨胀蛭石,建筑结构中将主要起吸声作用，且吸声系数不小于0.2的材料称为吸声材料吸声材料主要用于大中型会议室、教室、报告厅、礼堂、播音室、影剧院等的内墙壁、吊顶等吸声材料主要分为多孔吸声材料、柔性吸声材料〔具有封闭孔隙和一定弹性的材料，如聚氯乙烯泡沫塑料等〕9.2,吸声材料,多孔吸声材料的主要特征是轻质、多孔，且以较细小的开口孔隙或连通孔隙为主建筑上对吸声材料的主要要求是有较高的吸声系数，同时还要求材料应具有一定的强度、耐水性、耐候性、装饰性、防水性、耐火性、耐腐蚀性等常用的吸声材料,有石膏砂浆、水泥膨胀珍珠岩板、矿渣棉、玻璃棉、超细玻璃棉、酚醛玻璃纤维板、泡沫玻璃、脲醛泡沫塑料、软木板、木丝板、穿孔纤维板、胶合板和穿孔胶合板等建筑工程上将主要起装饰和装修作用的材料称为,建筑装饰材料,建筑装饰材料主要用于建筑物的内外墙面、地面、吊顶、室内环境等的装饰和装修,,建筑工程上使用的装饰材料除具有适宜的颜色、光泽、线条与花纹图案、质感，即装饰性之外，还应具有一定的强度、硬度、防火性、阻燃性、耐火性、耐候性、耐水性、抗冻性、耐污染性、耐腐蚀性等，有时还要具有一定的吸声性、隔声性和隔热保温性,9.3,装饰材料,,常用的建筑装饰材料种类,有人造石材、陶瓷制品、玻璃制品、装饰混凝土、装饰砂浆、金属装饰材料和装饰涂料。
另外还有塑料装饰材料,防水材料是保证房屋建筑免受雨水、地下水与其他水分侵蚀、渗透的重要材料，是建筑工程中不可缺少的建筑材料近几年我国防水材料由传统的沥青基防水材料逐渐向高聚物改性防水材料和合成高分子防水材料方向开展根据外观形态，防水材料可分为防水卷材、防水涂料和密封材料等,9.4,防水材料,〔1〕沥青防水卷材,,沥青具有良好的憎水性、防腐蚀性和牢固的粘结性能，是重要的防水材料而以沥青为防水基材，以原纸、织物、纤维等为胎基，用不同矿物粉料、粒料合成高分子薄膜、金属膜作为隔离材料所制成的可卷曲的片状防水材料，即为沥青防水卷材常用的沥青防水卷材有石油沥青纸胎油毡、油纸和石油沥青玻璃布油毡等,防水卷材,〔2〕改性沥青防水卷材,,改性沥。
