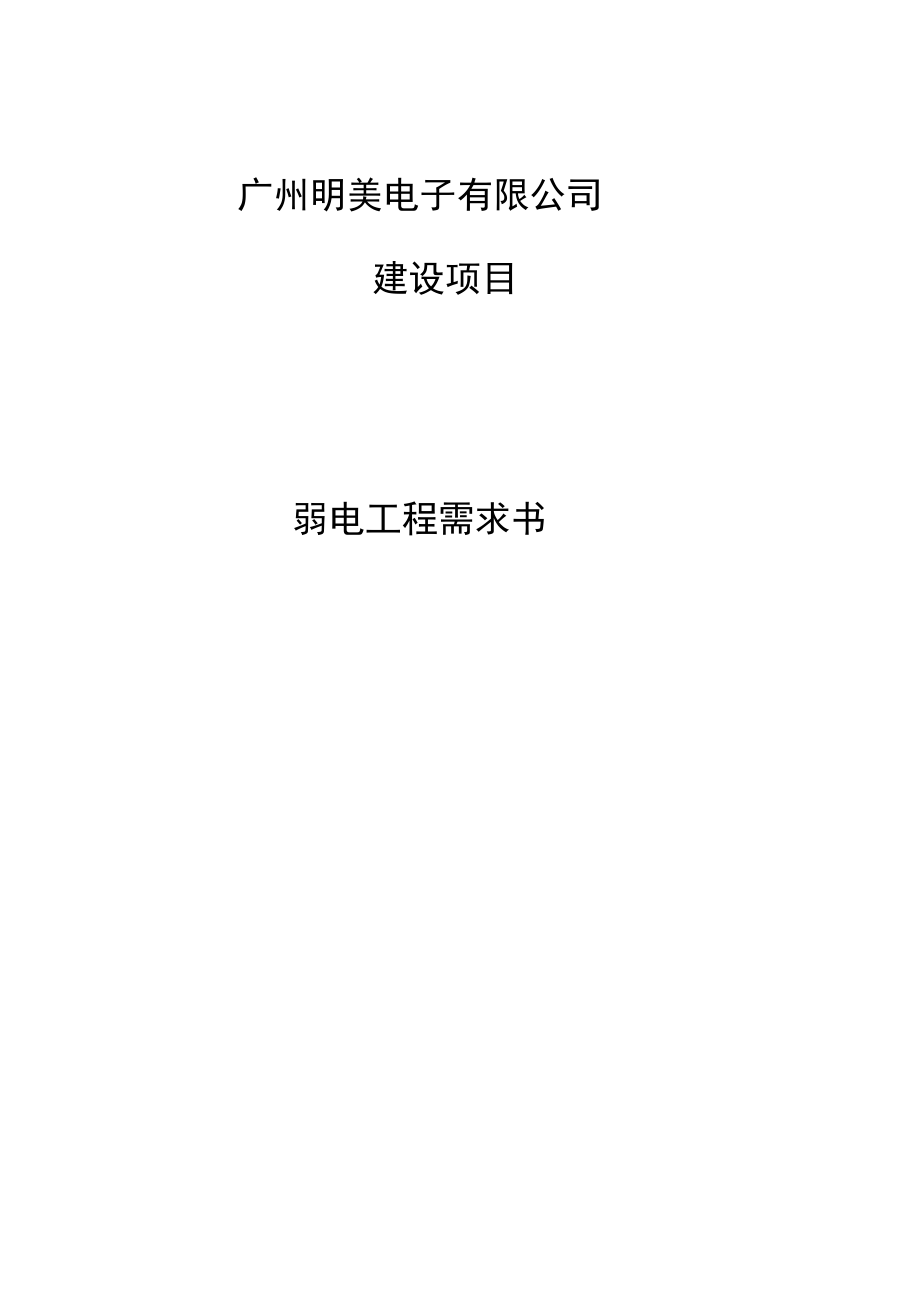

广州明美电子有限公司建设项目弱电工程需求书二OO六年六月说明1、 本需求书中加下划线或加“★”的部分的部分，在进行设计时必须 100%满足2、 设计方案中各个子系统主要设备必须有设备制造商或代理商按本标书规定格式出具授权函及技术 证明文件如有缺少，其投标将被认定为无效投标3、 本需求书及设计图纸所涉及的设计方案、组织计划、材料设备、验收测试、培训服务等内容不能 视为完整或完全的投标人应详细研究与本工程有关的资料，根据成功的工程经验提出更加优化和更加 详实的方案投标人如对本需求书及设计图纸所涉及的任何内容有不同设计或考虑，请在技术偏离表中 注明4、 所有的设计必须充分考虑，工程所在地广州当地自然环境因素造成的变形、电压波动、静电、地 质沉降、腐蚀、虫鼠危害等众多不利影响5、 综合应用现代计算机网络技术、通信技术、电子技术等，针对本工程实际需要进行总体优化设计 ，以实现信息畅通、安全舒适、高效节能、方便管理等目标，提高建筑物的综合使用功能和物业管理效 率，系统配置应适度超前，适应企业和社会信息化发展的需要目录一 综合布线系统 8二 计算机网络系统 13三 语音通信系统 19四 安全防范系统 24五 智能一卡通系统 29六 公共广播系统 40七 计算机机房防雷防静电工程 56广州明美电子有限公司弱电工程概述广州明美电子有限公司弱电工程包括：综合布线系统、语音通信系统、计算机网络系统、安全 防范系统、智能一卡通系统、公共广播系统和计算机机房防雷防静电工程 8部分组成。
新厂区一期主建筑为D栋厂房（三层16802平方米建筑面积）1 、项目设计原则明美电子弱电工程以综合布线为基础支持整个弱电工程的数据传输，并预留与其他弱电工程有关部分的接口，通过这些接口实现安全防范系统、通信网络系统（ CNS、办公自动化系统（OAS、智能一卡通系统、监控系统、计算机网络管理系统和计算机应用系统等的集成，实现综合信息处理、协调控制 、提高管理水平1 ）开放性 采用国际现行标准通信协议、操作系统和网管软件，采用符合标准的设备和部件，保证整个系统具 有开放特点，增强与异机种、异构网的联网能力以综合布线为基本传输媒质，以通讯网络为主要通讯 和控制手段，提供标准的数据接口、网络接口、协议接口及各种应用接口，解决不同系统和产品之间接 口和协议的“标准化”，以便各个系统和产品之间达到互通和互操作性2 ）模块化 系统按模块化结构设计与实施，以满足通用性、可替换性3 ）互连性 系统必须能和各种传输媒体网络互连，包括综合布线、以太网、令牌环网、光缆接口、网关、路由器以及各类机电设备、影音 / 视频设备和各类控制设备等4 ）可管理 系统设计、设备选型都必须考虑整个系统的可管理性支持多种网络管理协议及管理方式，通过管 理软件即可实现动态配置、监控运行，优化性能等。
并允许用户根据自身需要制定可行的管理措施5 ）先进性 采用与技术发展潮流相吻合并适当超前的产品，保证前期工程与后期投资的可延续性6 ）高效性 系统必须能够达到协助用户高效率工作和管理的目的（包括优秀的实时响应和控制能力、良好的传 输速率和通讯带宽等）7）安全可靠 系统应采取保密措施，严格防止侵入和信息泄露，数据和资料记录应是实时的，永久性的采取多 种措施和高质量的设备，建造高可靠性和高容错性的系统平台，能不间断并有足够的延时和冗余处理突 发事件8 ）经济性 系统开发从实际需要出发，为决策、经营和生产服务适当平衡性能和成本之间的矛盾，在保证系统性能最优的同时尽可能降低投资成本9)易操作性和易维护性 系统要求具有良好的用户界面和管理接口，采用诸如菜单、按钮等直观的操作手段和面向目标的管 理技术；系统要求具备模式化形式控制，系统具备高智能化的联动控制，为普通用户和管理用户提供方 便性和灵活性，为整个系统打造更人性化，更快捷简易的操作界面系统要求具备良好的备份控制解决 方式，相关设备均有的售后服务，相关的易耗品厂家均有常规供应渠道2 项目设计标准与规范本技术设计方案的设计依据是综合布线设计、安装、施工、工艺、测试等相关的国内外技术标准和 技术规范。
在综合布线中所使用的规范标准如有不一致之处，其使用的优先顺序如下：(1) 国际标准及技术规范；(2) 国家标准及技术规范；(3) 部委标准及技术规范；(4) 行业标准及技术规范；(5) 地方标准及技术规范；(6) 制造商使用的标准及技术规范设计标准与规范《智能建筑设计规范》 GBJ08-47-95《智能建筑设计标准》 GB/T 50314-2000《建筑与建筑群综合布线设计规范》 GB/T 50311-2000《建筑与建筑群综合布线工程施工和验收规范》 GB50312-2000《建筑设计防火规范》 GBT16-87《建筑物防雷设计规范》 GBJ50057-94《大楼通信综合布线标准》 YD/T926.2-2000《商用建筑通讯布线测试标准》 TIA/EIA TSB-67《国际综合布线六类信道标准 》ISO/IEC 11801《商业大楼通讯布线标准》 ANSI/TIA/EIA-568-A (CSA T529-95 )《欧洲电磁兼容性标准》 EMC《美国国家标准：分布式光纤数据接口》 ANSI FDDI《国际电子电气工程师协会》 IEEE 802 标准《非屏蔽双绞线UTP端到端系统功能检测》 TIA/EIA-TSB — 67《商用建筑通讯布线线槽及空间标准》 ANSI/EIA/TIA －569《工业企业通讯接地设计规范》 GBJ79-85《总配线架技术要求和试验方法》 YD/T694— 93民用建筑电气设计规范》 JGJ/T16 — 92《电气装置安装工程电气设备交接试验标准》 GBJ50150-91《电气装置安装工程施工及验收规范》 GBJ232-82 《电力装置的继电保护和自动装置设计规范》 GB50062-92 《计算机场地技术条件》 GB2887-89《电子计算机机房设计规范》 GB50174-93 《气体灭火系统施工及验收规范》 GB50265-97 《建筑内部装修设计防火规范》 GB50222-95 《安全技术防范规范工程技术规范》 GB/T75-94 《民用闭路电视监控电视系统工程技术规范》 GB50198-94 《有线电视系统工程技术规范》 GB50200-94 《会议系统电视及音频的性能要求》 GB／ T15381－ 94 《会议系统的电及其音频性能要求》 GB／ T15381-94 《近距离识别卡 - 非接触集成电路卡标准》 ISO/IEC14443 《民用建筑隔声设计规范》 GBJ118-88 《视听系统设备五连用连接器的应用》 GB/T15644-95 《视听、视频和电视系统中设备互连的优选配接值》 GB／ T15859-19953 弱电工程范围3.1 综合布线系统1）光纤、双绞线布线和配线设备等2）系统施工、调试、测试3.2 语音通信系统3.3 计算机网络系统1）网络交换设备2）网络管理软件系统3）网络和设备安装、调试4）总体系统集成3.4 安全防范系统1）生产车间摄像机、镜头、录像设备2）原料、半成品、成品仓库等周边监控设备3）总体系统集成3.5 智能一卡通系统1）门禁、考勤系统2）总体系统集成3.6 公共广播系统1） 生产车间公共广播系统2） 办公区公共广播系统3.10 计算机机房建设1）机房装修工程2）不间断电源3）机房设备防雷工程4）机房接地工程4 相关培训5 设计文档、技术文档、设备使用手册等资料综合布线系统1概述综合布线包括语音、数据、图像传输网络系统和通讯网络系统组成。
范围覆盖车间、仓库、办公区等范围新厂房总建筑面积为 16,802平方米（三层每层5,355平方米）上述各个区域均需配置信息点,信息点分布大致如下表（以设计图纸为准）：网络/信息点统计表楼层房间/位置语音点（）数据点（网络）布线点（含预留）说明首层门厅前台224工摸（注塑）办公区373786办公室A217接待室114SM■车间0144144SM■仓库224测试室112设备保养112印刷区112电梯A101电梯B101QC品管5512测量房4410钳工仓库112夹具房224备用房112会议室A224原料仓112成品仓112辅料房112模具房112碎料房112小计69210301二层总经理办公室235总经理休息室101会议室1123会议室2123办公区（总经旁）224文控室7722办公区1-采购111124办公区1-品管111124办公区1-生管111124办公区1-制造-讨论区112办公区1-制造-办公室8820办公区1-品管FQC/FQA121228办公区1-品管-测试室066PIE部141444工程部161650样品房5514PIE房设备区6612OQA、公区6614生产线区0160160电芯试验室6612货仓办公室668待检查区112IQC房6616生产线区-无线AP01010办公区1-无线AP066总经理室-无线AP011小计134319504三层大致同二层134319504情况与二层相同总计3378481309根据以上设计，综合布线信息点1309个网络中心设在D栋厂房二楼，从研发楼到车间、食堂和会议中心分别敷设光缆，水平选用 6类及超五类双绞线。
布线系统要求采用开放式星型拓扑结构，能够支持语音、数据、图像等业务信息传输的要求具有高容错性，配置灵活、维护方便、故障隔离和检测容易等优点2 布线系统需求综合布线的总体目标是：建立一个物理上覆盖整个公司办公及生活区域的交换式 1000M以太主干网，100M交换到桌面的星型网络系统，实现所有部门的内部网络、网络设备和计算机等设备的互联，进而实 现安全防范、网络通信、办公自动化、网络管理和企业信息化建设等多种应用综合布线是集语音和数据为一体的系统整个系统为开放式结构，能支持及计算机数据传输， 并可扩展综合布线数据线路按照采用多模光纤主干配置、水平网络六类、语音超五类的配置方案，语音主干 线路按照三类非屏蔽系统设计连线标准全部统一采用 TIA 568-A或TIA 568-B中的一种2.1 基本思路1） 中心机房到会议中心的数据主干采用光缆系统，从中心机房 （MDF）引出1根4芯室外多模光缆至会 议中心配线间2） 会议中心及研发楼内部，除中心机房外须另外每层 1个配线间3） 水平采用六类及超五类非屏蔽双绞线系统双绞线和光缆的性能参数及整个网络的性能参数必须至少满足和达到“建筑与建筑群综合布线系统工程设计规范”和“建筑与建筑群综合布线系 统工程验收规范”中所规定的性能参数要求。
2.2 范围 整个系统分为六个子系统：工作区子系统、水平子系统、设备间子系统、管理子系统、垂直主干子 系统、建筑群子系统1 ）工作区子系统 工作区子系统主要由信息插座、区域数据跳线组成安装时按实际环境来确定具体位置，随信息点做一标准220V电源插座点数据跳线均为六类配置，信道物理带宽至少达 250MHz可支持至少2.4Gbps的数据网络通讯及多媒体通信工作区子系统数据点采用非屏蔽六类 4对8芯双绞线，跳线数量至少按数据信息点数量的 1/3 比率配备配置原厂工作区六类跳线 2米长度数据跳线，并在跳线两端做好标示管理（配线）子系统中有关标识部分制作，以便管理信息点的分布参考弱电工程设计图中标示的位置配置并适当预留冗余信息点网络全部采用六类模 块、语音全部采用超五类模块，能够满足高速数据及语音信号的传输，数据传输频率至少应达到 250MHz每个信息点能够灵活应用，可转换接插、微机、数据终端和视频设备等除必须符合对所有产品 要求的标准外，必须符合 EM标准的电磁兼容性要求信息插座由带有防尘盖的英式单 / 双孔面板配以六类模块组成，采用模块化产品，增加系统的灵活性 信息模块安装于普通信息面板时应具有任选 90度（垂直）或 45 度（斜角）安装方式，信息模块和标示应使用不同色标，色标应与符合国际标准。
面板采用方形面板，并有明显的语音及数据的标识系列所 有信息点模块及面板都应满足 UL勺CMS燃标准要求30cm高的墙除会议室及多功能会议厅采用地面铺设信息面板的方式外，其余房间安装在离地面至少 面2）水平子系统水平子系统采用符合EIA/TIA568-B2等最新国际标准的六类 UTF双绞线六类水平线缆要求必须具有 十字分割器所有六类水平线缆要求具有 UL的CM阻燃标准防火等级所选线缆应具有高抗电磁干扰性 （EMC，高备用冗余特性，以满足系统的可靠性及灵活性配线间 内接线端子与信息插座之间均为点到点端接，任何改变布线系统的操作（如增减用户、用户地址改变等 ）都不影响整个系统的运行，增减用户只需在 IDF做必要的跳线即可，使系统具有极强的灵活性，可扩展性，为系统线路故障检修提供极大方便及安全可靠线缆详细做法须提交施工图3） 设备间子系统研发楼一层计算机机房设为设备间，参见弱电工程设计图设备间子系统放置核心交换机、防火墙、服务器、UPS^配线设备等设备间子系统的建设参见计算机机房工程部分机房内由主干光纤和铜缆 跳线将主干光纤跳线架和主机系统连接起来，并由此向各楼层管理间星形敷设数据光纤干线，用以沟通 数据主设备间与各管理间中网络设备的主干高速数据通道，开通各楼层网络设备终端。
数据总配线间是整个计算机网络的中心，向各子配线间敷设单模、多模光缆数据主干光缆采用光 纤配线架 12/24 芯光纤配线架进行管理设备间和配线间的标准机柜 /机架用于安装所有配线设备和网络通信设备，机柜内都应配置跳线管理架 （绕线架）对跳线进行整理，使得配线整齐美观，易于管理标准式机柜是带有透明玻璃可锁门的标准尺寸的机柜，为了保证设备的安全，机柜都提供接地连接 点，与建筑物的接地点连接，并配有网络设备专用配电电源及风扇安装模式要求具有整齐美观、可靠 性高、防尘、保密性好、安装规范并具有一定的屏蔽作用等优点4） 管理（配线）子系统管理间子系统由楼层配线架、光纤连接单元、输入 /输出设备和跳线组成管理子系统分别设在中心 机房和各大楼相应的楼层配线间，研发楼主机房主要作为数据主管理区，来自不同区域的多模主干光缆 将汇集在主机房内在各管理间采用综合布线标准机柜式 24/48口六类及超五类配线架管理，安装所有的配线架及相应的 网络设备机柜的尺寸应根据设备的尺寸、数量、发热量等因素合理选择机柜，机柜均要求内置风扇、 电源及门锁配线架要求采用自带线缆过线槽及可翻转前面施工数据水平线缆要求采用标准机柜式 24/48 口六类配线架管理，配线架要求采用模块化设计的配线架。
语音水平子系统方面配线架采用 24/48 口超五类配线架来管理语音信息点语音垂直主干方面要求采用 110型机柜式铜缆配线架管理，并配有足够的安装背板，连接块和标签条管理间子系统应根据六类信息点（包括数据点和语音点）的 1/3 比率配备原厂管理区六类铜缆跳线，长度尺寸适合布线系统中线缆（电缆、光缆）、通道（走线槽 /管等）、空间（设备间等）、端接硬件（电信介质终端、配线设备、信息插座等）和接地等五部分均需标识标识是包括建筑物、房间、冗余 量、类型、名称、颜色、编号等信息内容的字符串或其它组合的唯一的标志，设置在适当位置（至少应 保持 4个接头的距离），并编制成册以备管理六部分间的标识应相互联系，互为补充铜缆管理各分配线间安排在各弱电井附近处，以节省线缆长度及投资数据信息点水平采用全机柜式卡接式配线架配置，每个信息点配置一个信息口，采用全机柜式快接式配线架配置：各 IDF 按数据信息点除以48/24得出采用高品质的 RJ45接口模块式的六类跳线架，可以与数据网络灵活跳接，同时具有模块化设 计，翻转安装方法，带有过线槽，节省空间及费用对于 IDF快接式原装跳线，数据系统采用新型六类跳线水平语音信息点和大对数语音主干采用机柜式 110型配线架进行端接和管理。
光纤管理 数据信息点主干端采用光纤系统，各配线间分别由主机房引入单模或多模光纤主干，光纤分配线架 采用 12/24 口机柜式光纤配线架，配合光纤跳线，保证整个链路的衰减最小，保证信道质量，保证配线管 理界面整洁干净所有室内主干光缆、主干铜缆外皮均要求采用满足 UL的阻燃标准要求5） 垂直主干子系统 垂直主干子系统包括语音主干和数据主干组成垂直主干子系统由连接主机房与厂房、食堂、宿舍楼的 6芯单模光缆、厂房内部 6芯多模光缆和办公楼配线间到主机房的 6芯多模光缆以及最新国际标准六类UTF双绞线构成所有六类水平线缆要求具有 ULF CM阻燃标准防火等级，以保证系统具有一定的防火能力；铜缆信息点为全六类配置，具有高性能价格比，既考虑到经济性又兼顾到未来的网络发展需求语音干线系统由主机房到各大楼配线间的大对数通讯电缆组成，采用性价比较高的国产产品6） 建筑群子系统研发楼到食堂、车间、会议中心之间的数据主干采用室外 4芯多模光缆所有建筑物内数据传输主干系统，要求采用室内 4芯多模光缆所有光缆均要求支持万兆带宽，并向下兼容 1000MHz 100MHz 10MHz带宽的网络应用光缆要求采用IEEE802.3ae标准制定的新一代10G多模光纤系列，要求波长为 850nm时带宽为2000MH以上，波长为 850nm时可以支持万兆以太网速率达 300米及支持1000Base-SX达1000米距离，同时又可向下兼容 1000MHz 、100Mbps 10MbpS以 太网应用。
除进入建筑物的光缆外，所有光缆采用穿管埋地，通过弱电手井敷设光缆要求具有防腐，防水， 防雷，防酸碱及防虫鼠破坏等性能所有光缆的施工必需采用熔接的方式，保证光原器件的接插可靠性 从中心机房到车间、饭堂、会议中心的语音大对数电缆，必须采用室外大对数电缆，并保留一定的 余量3 系统及品牌要求采用国外知名品牌，建议选择 AMP、AVAYA、IBDN、Ortronics 等品牌投标人提供的全套数据布线产 品必须为同一厂家产品，以便日后统一提供厂家的产品及系统保证需要原设计生产厂家提供针对本项 目所供产品的授权函，以及提交投标产品的国家相关部门许可证计算机网络系统主干网络采用千兆以太网交换技术，实现百兆交换到桌面，内部服务器和重要用户需要通过100/1000M连接到一个独立的服务器连接层，提供高速访问，服务器间的数据交流不必通过主干层，减轻主干的负担网络结构：采用星型/多层次连接的方式，保证网络中单一节点或任一段网络出现故障都不影响整个网络系统的正常运行内部局域网络，采用千兆第三层交换以太网技术来构建主干 1000MH交换，桌面100M交换达到原厂商提供的功能和技术指标计算机网络系统包括交换机、防火墙和网管软件等。
1网络系统应用需求网络系统功能包括：1） 通过连接整个企业局域网共享的高性能服务器，实现多种计算机及信息化应用（如，智能一卡通应用、安防管理、 CAD/CAPP/CAM MIS、ERP等），并且满足各种应用模式（如，多层 C/S和B/S模式等）的需求；2） 满足整个企业局域网的系统管理、安全管理和设备管理；3） 支持以TCP/IP为主要协议的多种网络协议，满足不同的应用要求（如，文件传输、邮件服务、域名解析、网关服务、网管服务等）；4） 网间互联，实现互联网接入；5） 网络系统要求通过 VLAt实现各部门的子网独立通过 VLAN的划分，有效控制广播风暴的发生和 提高网络应用的安全性2网络平台结构布局整个网络平台采用三级星型网络拓扑结构第一级为主干网，采用高性能核心路由交换机作为主干核心交换机，第二级为汇聚层网络，第三级网络根据实际需求，选择快速以太网交换机作为网络第三级分节点的接入设备，为本地各节点提供独享 100M的带宽，方便构造VLAF和网络应用3核心交换机性能指标要求数量：序号技术参数重要性设备衡量指标指标要求1.性能指标★背板容量> 1.6Tbps2.★交换容量> 380Gbps3.★IPv4在硬件支持下的三层线速路由转发能力> 150Mpps4.★支持冗余引擎扩展和冗余电源扩展支持5.基本特性★模块式机箱，总插槽数> 86.所有I/O模块能实现硬件配置本地交换或分布转发能力配置7.★万兆以太网端口支持数量> 128.★1000M端 口支持数量> 2889.10/100M以太网端口支持数量> 240 个10.★现配千兆光接口数目> 811.★现配 10/100M/1000M RJ45 接口数目> 2012.现配置冗余电源配置13.二层特性支持MA地址数> 64K14.支持 802.1Q VLAN> 4K15.VLAN Trunk Modes (802.1p/q VLAN Tag)配置16.★802.1s (Multi-spa n spa nning tree) ， 802.1w(RapidSpanning Tree)配置17.802.1Q、802.1P、802.1D、802.3X、802.3Z、802.3ad、802.3ab、802.3u、802.3配置18.三层特性★路由转发表项> 256K19.★可硬件支持NAT/MPLS/Web Switch/IP v6 等高级业务特性支持20.★Unicast 和Multicast 路由协议：RIPv1/v2、OSPF IS-IS、BGP4支持21.支持IPv6支持22.★支持IGMP PIM-DM PIM-SM等组播协议配置23.★支持802.1x认证，并支持 802.1x server ，可以终结 EAP报文。
支持24.可管理性★SNMPv1/v2/v3、Co nsole、Tel net、RMON SSH及 基于 Web等管理网络功能支持25.QoS寺性安全保障机制：内置简单防 DO攻击功能；支持二、三、 四层ACL包过滤支持26.用户身份验证-使用AAA RADIUS!份验证来防止未经 授权的网络访问支持27.基于源或目的地IP地址、IP协议类型、TCP或 UDP端 口、IP优先权或ToS直对通信流进行识别支持28.支持基于时间段(Time Range )的ACL和QoS控制支持29.★支持CAR (Committed Access Rate )功能，流量限速的 粒度为：64Kbit/s支持30.安全性支持IEEE 802.1X认证支持31.★可基于物理端口、 VLAN源MA（地址、目的 MA地址、源IP地址、目的IP地址、IP端口、协议号等进行报文分类 和过滤配置32★本项目涉及的产品必须有中国信息产业部入网证，并且 是原厂生产，非0E其他厂商产品支持33★与本系统其他设备统一品牌支持4汇聚交换机性能指标要求数量：序号项目性能要求模块式机箱，总插槽数> 42^背板容量> 64G3^交换容量> 32G4^转发性能> 24Mpps5支持 802.1Q VLAN> 4K6MA（地址表容量> 16K7路由表项> 32K8Port Trunking支持，最大支持 16个GEq捆 绑9CAR支持，粒度：64Kbps10光接口情况根据厂区实际拓扑情况定具体类型及数量卄本项目涉及的产品必须有中国信息产业部入网证，并且是原 厂生产，非0E其他厂商产品。
支持12^与本系统其他设备统一品牌支持5接入交换机性能指标要求 数量：根据信息点数按实配置 具体参数指标：型号A:序号功能性能指标线速二/三层交换，交换容量> 19.2Gbit/s2^二/三层包转发率> 9.6Mpps3存储转发模式(Store and Forward )支持4支持IEEE 802.1Q标准的VLAN数量> 4K5支持基于端口的VLAN支持6^支持识别进入端口的IP流(Voice VLAN)支持!★支持基于端口速率百分比的广播风暴抑制，冋时支持基于 pps的广播风暴抑制支持8^支持端口收、发数据线被短路的检测与告警支持9^静态路由、RIPV1/2支持10IGMP Sno op ing支持11支持 STP/RSTP 支持 VLAN勺 STP-ignore 属性支持12VLAN虚接口数> 6413*UDP helper支持14支持通过LACP进行动态端口汇聚支持15支持多对一的端口镜像及流镜像支持16MA(地址数量> 16K17堆叠数量> 818支持 Xmodem FTP ( File Transfer Protocol )、TFTP ( Trivial FileTran sfer Protocol )加载升级支持19支持 RMON( Remote Monitoring ) 1, 2, 3, 9组 MIB支持20支持系统日志支持21支持分级告警支持22*支持对端口接收报文的速率和发送报文的速率进行限制支持23^支持CAR( Committed Access Rate )功能，流量限速的粒度为： 64Kbit/s支持24端口输出队列数量> 825支持基于时间段(Time Range )的ACL和QoS控制支持26支持IEEE 802.1X认证支持27*支持防止DoS攻击功能支持28*10/100Base-T 端口数量> 2429千兆SFPq> 430*七段数码管状态显示支持型号B:序号功能性能指标线速二/三层交换，交换容量> 19.2Gbit/s2*二/三层包转发率> 13.2Mpps3存储转发模式(Store and Forward )支持4支持IEEE 802.1Q标准的VLAN数量> 4K5支持基于端口的VLAN支持6*支持识别进入端口的IP流(Voice VLAN)支持7*支持基于端口速率百分比的广播风暴抑制，冋时支持基于 pps的广播风暴抑制支持8*支持端口收、发数据线被短路的检测与告警支持9*静态路由、RIPV1/2支持10IGMP Sno op ing支持11支持 STP/RSTP 支持 VLAN勺 STP-ignore 属性支持12VLAN虚接口数> 6413*UDP helper支持14支持通过LACP进行动态端口汇聚支持15支持多对一的端口镜像及流镜像支持16MA(地址数量> 16K17堆叠数量> 818支持 Xmodem FTP ( File Transfer Protocol )、TFTP ( Trivial FileTran sfer Protocol )加载升级支持19支持 RMON( Remote Monitoring ) 1, 2, 3, 9组 MIB支持20支持系统日志支持21支持分级告警支持22*支持对端口接收报文的速率和发送报文的速率进行限制支持23*支持CAR( Committed Access Rate )功能，流量限速的粒度为： 64Kbit/s支持24端口输出队列数量> 825支持基于时间段(Time Range )的ACL和QoS控制支持26支持IEEE 802.1X认证支持£★支持防止DoS攻击功能支持28*10/100Base-T 端口数量> 4829千兆SFPq> 430^七段数码管状态显示支持5防火墙6路由器7网管软件配置一套上述网络交换设备原厂家的网管软件。
8系统及品牌要求采用国内外知名品牌，建议选择思科、 3C0M华为等品牌需要原设计生产厂家或代理商提供针对本项目所供产品的授权函和厂家售后服务承诺证明，以及对上述每项性能指标盖章确认的响应书原件，且须提交投标产品的信息产业部电信设备进网许可证三 语音通信系统1. 语音通信系统综述需选用一种先进的通信系统，符合世界市场需求，为高质量的语音通信和数据通信解决方案提供 了一个坚实基础通过通信系统主机，电信通讯系统将开始走向由单一集成设施同时实现语音和数据以 及窄带和宽带通信的发展方向另外，考虑到用户已具备的系统安装基础，通信系统主机在投资保护和 系统的逐步升级方面给予极大重视由于下述理由，通信系统主机将赋予用户更强的竞争力：? 通过电路交换技术和分组交换技术融合实现综合通信? 在一个单一的网络线缆范围内实现集中和分散通信? 新的应用将得到多媒体的支持? 通过网络互连和网络集成降低系统成本? 通过扩展通信系统和语音功能提高系统生产能力? 通过语音和数字应用集成增强系统效率? 系统投资保护和面向未来的升级手段? 保护用户现有的应用 在一个统一的系统管理下，通信系统主机可以支持所有的多媒体通信，其宽带范围达到 2Mbit/s 。
另外，系统还可以实现与 ATh部件或通过ATM部件的通信，同时支持电路交换和分组交换技术，而且其语 音压缩和最经济路由选择功能可以大大降低网络运营费用通信系统主机采用模块化设计和结构，所有系统的运行和管理均有软件控制，在系统容量范围内 ，系统可以灵活方便地添加或减少用户板的数量，以达到扩容或缩容的目的，而且这一操作不必切断系 统电源，完全不影响系统正常运行2. 产品主要特点2.1 融合电路交换和分组交换：通信系统融合了电路交换技术和分组交换技术，可以提供语音和 IP应用的综合平台和解决方案22 IPDA分布式结构：通过企业内部 IP网络或In ternet网络，可以将远端 AP接入模块与系统主机直连，支持远端交换模块应用，可以为用户节约通信设备的投资和运行开支；而且独到的冗余路由 技术保证远端交换模块和主机用户拥有相同的系统稳定性和可靠性2.3 采用超大规模集成电路（ VLSI）及专用通信集成电路：每块数字或模拟用户板上均提供 24条用户电路，采用高容量的 RAM芯片组成8兆字节的存储器板，处理器电路板本身也有 16兆字节存储器2.4 故障自动诊断能力强，可靠性好：通信系统主机中有专用的软件 -- 可靠性软，负责对整个通信系统主机中各单元定期例行检测、故障定位及自动处理故，在用户板、中继板上的单片机对板上 硬件分区检测，以提高故障定位精度。
2.5 可选配多种服务器，适用于各种通信业务：通信系统主机中除配有数据管理服务器（ ADP夕卜，还可选配话音邮箱服务器（ Phonemail ）、交易 / 调度系统（ Trading ）、网络管理系统（ DMS）、 数字告警和会议服务器（DAKS等可供选用，还特别支持 IPDA分布式结构和应用，可最大程度地服务于客户2.6 系统设计合理，工艺水平先进：背板采用多层印刷线路板，无绕线，可靠性高；部分电路板采 用了先进的表面贴装工艺，连接电缆全部在机柜背，即对系统的插板便于更换和维修又使整个系 统整齐美观；系统采用自然通风散热，无风扇噪音；整流电源体积小，容量大2.7 系统配套能力强：除交换机本身外，与系统配套的其它设备如整流电源、配线架等也可配套提 供给客户，减少了用户配套过程中的麻烦2.8 ISDN 功能丰富：通信系统主机除具有模拟用户端口，还具有众多的数据通信接口，主要是 B+D（U2oo）接口、2线2B+D（ Up或U*）接口、4线2B+D（ ISDN标准的So）接口或30B+D接 口等并且可通 过多种数据适配器 DCI和专用网络终端 PNT连接具有V.24、V.28、V.35、V36等接口的数据终端； 或通过S0总线接口直接与ISDN-PC ISDN-FAX（四类）等ISDN终端实现S0连接（一个S0接口可 同时连接8个ISDN终端或通过数据适配器连接的非 ISDN终端），从而实现话音和数据的同时传输。
此外，TMX2板提供X.21接口，使X.21规程的计算机可用它来进行通信，也可给 X.25规程提供通信信道通信系统主机还具有多种信令的中继接口，有具备 30/32 PCM（2MBit/s ）数字接口的数字中继板 DIUC具备环路信号接口的模拟中继板 TMGSR具备E&M接口的模拟中继板 TMEW2具备直流信令接口的模拟中继板 TMIBM具备交流信令接口的模拟中继板 TMBC具备脉冲/MFC R2 DID接口的中继板TMLS以及用于连接无线寻呼、录音通知等设备的特种业务中继板 TMO和具备ISDN的标准S0接口的STM板及具备ISDN的S2接口的DIUS2板2.9 组网功能强：通信系统的组网功能在于具有灵活的汇接功能和路由迂回功能，并具有多种信令方式和接口主机具有 CCITT 930/931标准的Cornet共路信令，能组成功能全透明的 ISDN专用网可实现各种编号方案及最佳路由选择，并可做到集中话务台、集中计费等服务，同时网络中的增 值服务可实现共享通信系统还开发 CD洪路信令接口，使采用英国 DPNS信令的其它机型也能与本机的 Cornet 共路信令相连接同时通信系统主机还需支持所有重要的标准化协议信令的变种（如Q-SIG、E&M、WTK CAS MFC EURO-ISDN 1TR6等）。
有完全符合我国国标的中国一号信令 CSN1和中国七号信令（CSN7因此，加上各种模拟信令和接口，通信系统主机就能完全满足 各种组网要求2.10 通信系统主机的 ATM接口：目前国内的综合业务数字网（ ISDN）是窄带ISDN（ N-ISDN），其传输 速率为2M/S，显然，这种速率对我国的市场经济策略和信息时代是相对落后的我国邮电部对宽带ISDN （ B-ISDN）已开始研究，有些城市的邮电部门已引进 ATM交换机作为试验用，它的传输速率是155 M/s，显然ATM^术将是未来全球化通信的必然趋势数字程控交换机应考虑到此趋势， 在软硬件上已经提供 AT履口，成功解决了数字程控交换机到 ATM主干网的瓶颈问题，在技术上处于国内领先地位，使宽带和窄带之间的语音、可视通信成为可能，为客户节约了未来可能的费用有了此项功能，用户尽管可能现在不使用宽带技术，但能从 ATM^得的利益是：－ 引入桌面可视会议（速率最高可达 155M b/s ）－ 话音 / 数据集成在一起－ 节省电缆安装和网络管理费用－ 用户拆、移方便－“没有” 距离限制－ 由于使用光缆，节省了空间—解决LAN瓶颈问题－ 保护投资2.11 多媒体多速率自适应通道：目前国内提供的 ISDN带宽为128K/S、2B+D通道，并开始考虑多媒体通信，多媒体通信的带宽最大为 2M/S，通信系统主机可提供相应的软硬件技术，可提供 384K/S（6B+D）、1.5M/S （24B+D、2M/s （ 30B+D通道，此多速率通道集成一块模块上，并根据传输速率的需要在 3种速率中选择，实现自适应，这种技术对客户而言是相当便捷实用的。
2.12 集成语音压缩功能：在具有专用数字链路连接的同质通信系统主机中，可以采用集成语音压缩（VCM技术通过此项技术，可以使企业网络中的租用线路得到最佳利用语音通话的压缩因数 为4，传输速率达到 16 Kbit/S 通过设一压缩比例和压缩方法，可以使系统获得可能的最佳语 音质量，并使所有的网络功能得以保留由语音压缩所带来的延迟对于用户来将是微不足道，根 本无法察觉2.13 系统管理或 ACL应用的高速接入：通信系统主机有一个拥有系统管理或 ACL应用的LAN接口（Ethernet TCP/IP ）另外，还可以同时通过集成的 ISDN路由器功能实现与远程系统的连接系统在LAN网络范围内的传输带宽为 10Mbit/s，在WAI网络范围内，一个ISDN路由器的网络带宽可以达到 16 x 64 Kbit/s2.14 中国 7信令：通信系统主机通过内部配置设备，可以通过中国 7号信令和其他系统进行组网，功能全透明2.15 自动化程度高：通信系统主机中所有的模拟用户板和数字用户板的端口数均超过其他交换系统的 16路，达到 24路，集成化程度高2.16 IPDA分布式结构：通信系统主机 IPDA分布式结构的核心是：系统提供内置的 VoIP网关和分组交换技术，可以将IP语音终端或AP远端交换接入模块通过IP网络连接到通信主机，实现统一通信和统 一管理，为用户节约大量的设备投资和运行成本。
2.17 IP组网和统一管理：传统的程控交换机组网全部选用电路交换和连接技术，带宽利用效率非常低下；而由于通信系统主机可支持内置 IP网关和分组交换技术，则通信系统主机组网可通过 IP网络予以实现，可以节约大量的线路投资此外，由于通信系统主机可以提供网络接口用于系统管理 ，并支持Windows界面应用，因此系统支持网络化管理，单一的管理终端通过功能模块的扩充，可 实现对通信系统主机单节点混合通信网络实施统一管理3. 分机功能、话务台功能 在保证通信系统主机可靠运行的同时，要注重分机功能的丰富性，通信系统主机需具备许多实用的 功能，具体如下：3.1 系统缩位拨号：分机用户可将经常要打的号码编成缩号表存储在系统中，在以后拨打这些号码时 只需拨打缩位代码即可3.2 热线：热线功能用于通话特别频繁而重要的分机用户，用户可事先将此号码设置为热线号码，以 后只需拿起分机话筒无需拨号即可呼叫此号码3.3 转移呼叫：客户取机后按一代码及转移的分机号码，挂机后再取机听证实音那么凡是打到此分机上的 就会自动转到所转移的分机上3.4 无应答转移：取机后您按一代码及转移的固定分机号码，挂机后再取机，再按另一代码再挂机，那么凡打到您分机上的，您的先响铃 20秒无人接时，再转移到您设置的固定分机上。
3.5 遇忙回叫：当您拨打其它分机遇忙时，只要按代码听到回铃音后挂机当对方挂机时其铃就会响 ，对方取机后您的铃也会响，您取机后即可与对方通话3.6 无应答回叫：当您拨打其它分机听到回铃音，但无人接，您可按一代码后挂机，当对方取机再挂机时 ，您的铃便会响，您摘机后，对方铃响，对方取机即可双方通话3.7 交替通话：具有此功能的分机用户，可同时呼出二个分机，交替与之通话，暂不通话的一方听音乐3.8 追查恶意：如您接到内部恶意，在通话期间拨恶意呼叫跟踪代码，维护终端上就会立即打印 出主叫号码及通话时间3.9 寻线组：根据需要将一些分机编成一个寻线组，组内任何一个话机无人接时会在振铃若干秒后自动转到下一个分机3.10 代接组：某些分机编成一个代接组，给一个代码后，则该组任一分机响铃组内其它分机可按此 代码，代接在振铃分机的3.11 叫醒服务：拨代码及预订的叫醒时间，到预定时间铃自动响，如振铃一次不取机过五分钟 ，再振铃一次，取消时再按一次代码3.12 等级转换：每一分机设有两个服务等级，如内线、外线、国内长途和国际长途或定点呼叫等可 根据需要进行转换，此转换可以在分机上、维护终端上实现或定时切换。
3.13 送强入通知音：当等级较低的两个用户正在通话，等级较高的用户有权向他们送通知音，催促 他所需要的呼叫的分机用户挂机3.14 强插：当两个分机正在通话时，等级更高的用户可强插进去告知一方挂机以便与另一方通话， 在强插之前所有通话方均先听到提示警告音3.15 强拆：呼叫遇忙时，高等级主叫方可强行拆除遇忙线路3.16 三方通话：一主叫用户要同时与二个分机通话，可先叫出第一被叫；再按代码及第二被叫号码 ，将第二被叫叫出，再按一代码，即可三方同时通话(最多可八方同时通话)3.17 遇忙记存呼叫：当您拨打其它分机遇忙时，您按一代码后挂机，如您再要叫此分机时只要按那 个代码即可，而用不着再拨被叫号码3.18 免打扰：您只要按一代码并听到音频回铃音得到证实后，就不会有打进来，但您还是可以 打出3.19 分机缩位拨号：如您仅对某些分机采用缩位拨号方式，那么就可取机后按一代码和要缩位的分 机号码，下次您要打此分机时，就只要按代码就可以了，一个分机可设置 10 个3.20 的自动跟踪：凡有用户打火警 (119) 匪警 (110) 或您认为要跟踪的时，可在维护终端上设置，那么凡有这类时，维护终端上便会将主叫号码和通话时间打印出来。
四安全防范系统安全防范系统是监控系统能够覆盖厂房的出入口、仓库出入口、电梯内部和各层消防梯等重点防范 区域内部进行防范、监控和管理安全防范系统包括：闭路电视监控系统监控中心周边防盗报警系统本系统包括闭路电视监控系统和防盗报警系统等组成各系统在统一管理下形成一个有机整体，互 为配合，互为联动同时，依靠计算机及网络技术，将闭路监控系统与一卡通（门禁）系统整合建立全 数字化的控制平台，在此平台上架构出各种功能模块，实现强大的整体联动功能闭路电视监控系统前端设备采用彩色摄像机，需要监控的区域采用枪式固定摄像机或者带云台的枪 式摄像机；传输线路采用成熟的 SYV-75-5模拟视频线；各监视部位的视频信号通过视频电缆传送到控制 室，接入硬盘录像机闭路电视监控系统中采用硬盘录像机，可至少对 16路监控画面进行连续不间断录像，采用数字式硬盘录像机对监控画面进行连续不间断录像，必须保持至少 30天或以上的录像记录，并可以随时调出记录内任何时间的录像进行察看硬盘录像机应具有报警联动的功能在夜间正常无人出现（如办公室走廊 、主要出入口等）或平时少人出现时，可将摄像机设为检测报警状态，即在监视器上将这些部位的画面 框定在一定范围，当有人出现画面发生变化时，硬盘录像机会发出声光报警信号，提醒保安员注意，同 时自动进行录像。
厂区周界防范系统需根据周边的实际安防要求设置监控区域，实现安全监管其中需考虑周边环境 因素，需要防雷、全密封防雨（雾）、防尘（虫）设计，能在恶劣的环境中正常工作；内置自动调节强 光过滤系统，避免受强光或汽车灯光的影响，需要有完善的防止误报、漏报的智能化设计1闭路电视监控系统1.1系统设计目标安全防范系统要求架构合理、安全可靠、产品主流、低成本、低维护，能够提供先进、安全、可靠 、高效的安防管理系统建成后要求达到如下功能：实时对各重要区域进行高清晰视频监控；可录制各点的视频录像以备安防查用；物资出门监管；实时监控各个门口的物资交接情况；在上下班时可以对出入口员工的到位情况进行监控1.2系统设计需求闭路电视监控系统需对楼层范围内的各出入口、主要通道、重要区域、重要场所等场所进行监 控，并在必要的情况下与系统联动系统主要由彩色摄像机、同轴电缆、监视器和硬盘录像机等组成前端摄像机采用固定彩色摄像机、彩色半球摄像机、日夜转换摄像机三种控制、显示与记录设备：显示系统采用液晶显示器，记录设备采用硬盘录像机所有摄像机信号通过视频电缆传输到数字硬盘录像机，要求进行 24小时全实时录像云台、摄像机控制信号由控制线缆接入视频控制矩阵，经视频控制矩阵的控制键盘可控制云台 、镜头，同时也可通过监控管理主机控制云台、镜头。
当需要察看所录的录像时，可以通过智能查找任意日期和某一时间段的录像资料并回放其影像 资料，录像时间不得少于 30天当有报警时，系统启动硬盘录像机进入报警录像状态，同时画面显示到紧急事故监视器系统电源由市电回路和 UPS!源回路提供电源到监控机柜、操作台、以及各层弱电井的配电箱 前端摄像机电源由弱电井或监控中心的配电箱供给系统接地采用大楼联合接地体，接地电阻要求小于 1欧姆对摄像机要考虑摄像机的防雷，防雷器要选用质量安全稳定可靠的产品1.3功能需求1）系统能直接完成本地的视频切换、分割2 ）可在任意监视器上调用任意一台摄像机图像可对具有预设功能的前端设定预设程序进行调整或 调用3） 对主要公共活动场所、通道、重要部位及防护场所等实现图像监控，进行有效监视和记录4） 闭路监视管理工作站采用具有高速处理能力的计算机，在 Windows98/2000/NT/XP运行控制软件管 。
