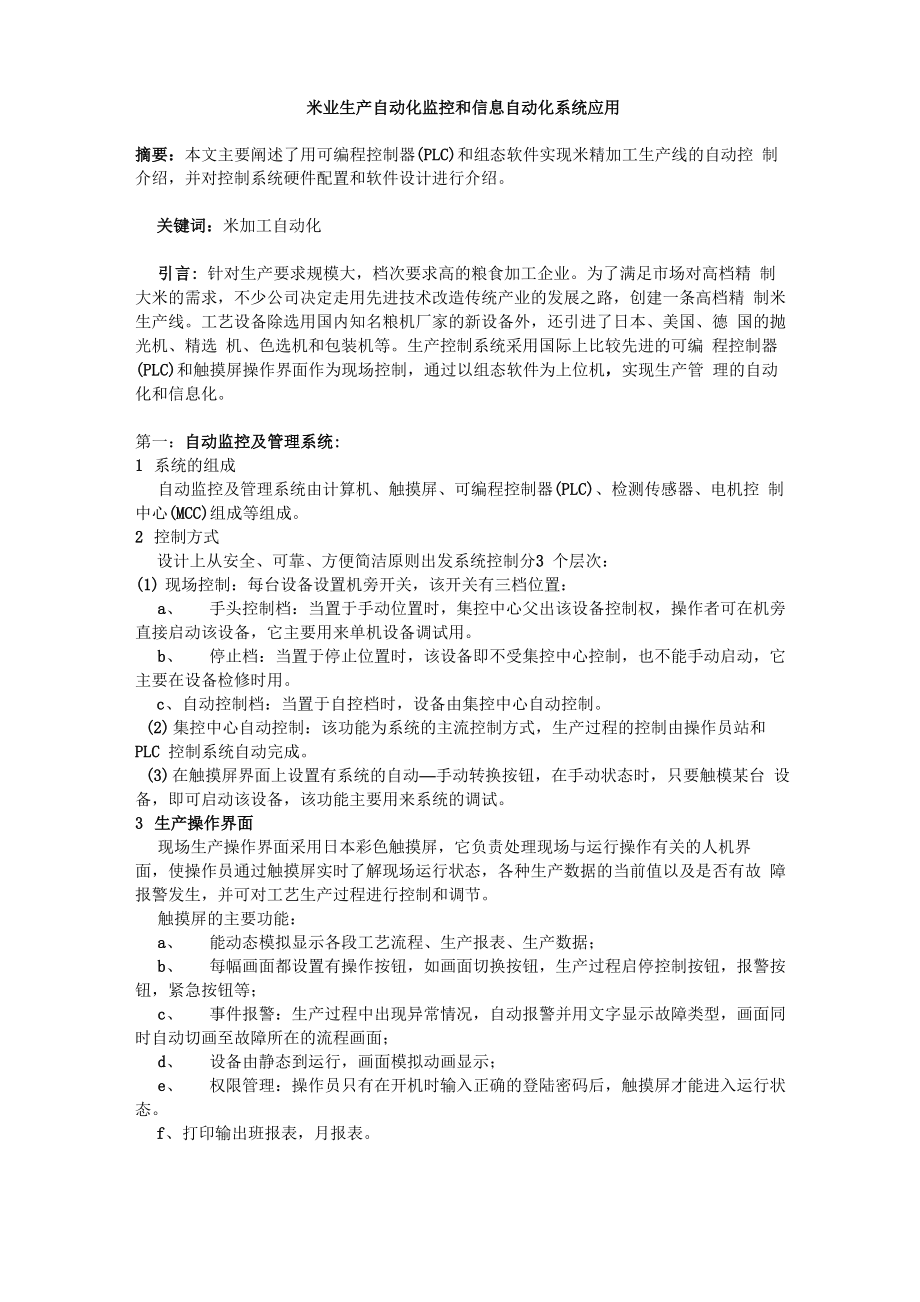

米业生产自动化监控和信息自动化系统应用摘要：本文主要阐述了用可编程控制器(PLC)和组态软件实现米精加工生产线的自动控 制介绍，并对控制系统硬件配置和软件设计进行介绍关键词：米加工自动化引言: 针对生产要求规模大，档次要求高的粮食加工企业为了满足市场对高档精 制大米的需求，不少公司决定走用先进技术改造传统产业的发展之路，创建一条高档精 制米生产线工艺设备除选用国内知名粮机厂家的新设备外，还引进了日本、美国、德 国的抛光机、精选 机、色选机和包装机等生产控制系统采用国际上比较先进的可编 程控制器(PLC)和触摸屏操作界面作为现场控制，通过以组态软件为上位机，实现生产管 理的自动化和信息化第一：自动监控及管理系统:1 系统的组成自动监控及管理系统由计算机、触摸屏、可编程控制器(PLC)、检测传感器、电机控 制中心(MCC)组成等组成2 控制方式设计上从安全、可靠、方便简洁原则出发系统控制分3 个层次：(1) 现场控制：每台设备设置机旁开关，该开关有三档位置：a、 手头控制档：当置于手动位置时，集控中心父出该设备控制权，操作者可在机旁 直接启动该设备，它主要用来单机设备调试用b、 停止档：当置于停止位置时，该设备即不受集控中心控制，也不能手动启动，它 主要在设备检修时用。
c、 自动控制档：当置于自控档时，设备由集控中心自动控制2) 集控中心自动控制：该功能为系统的主流控制方式，生产过程的控制由操作员站和 PLC 控制系统自动完成3) 在触摸屏界面上设置有系统的自动—手动转换按钮，在手动状态时，只要触模某台 设备，即可启动该设备，该功能主要用来系统的调试3 生产操作界面现场生产操作界面采用日本彩色触摸屏，它负责处理现场与运行操作有关的人机界 面，使操作员通过触摸屏实时了解现场运行状态，各种生产数据的当前值以及是否有故 障报警发生，并可对工艺生产过程进行控制和调节触摸屏的主要功能：a、 能动态模拟显示各段工艺流程、生产报表、生产数据；b、 每幅画面都设置有操作按钮，如画面切换按钮，生产过程启停控制按钮，报警按 钮，紧急按钮等；c、 事件报警：生产过程中出现异常情况，自动报警并用文字显示故障类型，画面同 时自动切画至故障所在的流程画面；d、 设备由静态到运行，画面模拟动画显示；e、 权限管理：操作员只有在开机时输入正确的登陆密码后，触摸屏才能进入运行状 态f、 打印输出班报表，月报表触摸屏通过电缆联接到可编程控制器(PLC)4监控计算机上位机计算机通过通信口接到下位机，软件采用组态软件。
上位机计算机的功能包括 了触摸屏全部功能外，还兼有工程师站的作用，它能对下位机(PLC)的程序进行修改、 配置为了管理的需要，充分发挥电脑的资源优势，该系统在上位机计算机建立了两个 数据库：a、 生产数据库：(产量、出品率、出造率、电量、吨谷电耗、流量)b、 设备故障数据库：(设备过载、溢流、失速、仓空、仓满、故障恢复) 下位机(PLC)的生产数据和设备故障都实时记录并保存在监控计算机的数据库中，通过 上位机计算机可以很方便查询某年某月某时某秒的生产数据，和故障发生的时间及恢复 时间，并能生成各种生产报表打印输出上位机计算机即可远程监控，也可做为现场触摸屏的沉余设计来使用上位机计算机 同时与单位的局域网相连，为生产信息化提供实时数据，是生产信息化的基础5 PLC可编程控制器根据高档精制米生产线工艺设备、传感器的数量PLC采用高可靠性的可编程控制 器,输入点，输出点采用隔离器，提高设备的可靠性配置A/D模块，用来采集各种传 感器的模拟量配置远程通信模块，用来PLC数据传送现场组态6 控制功能(1) 工艺流程启动 工艺流程启动分工段进行，各工段可单独按工艺流程自动联锁启动，也可按工段由后向前自动联锁启动。
各工段内工艺流程自动联锁启动，先启动相应的空压机，通风除 尘系统，然后按物流逆向延时逐台启动各工艺设备为了解决不同原料时，工艺流程动态组合，我们在主画面中配置了原料选择，通过 原粮选择按钮控制设备的联锁启停，和触摸屏及监控计算画面的动态组合PLC上电后， 首先默认一钟配方，设备启动按配方工艺流程启动，触摸屏和监控计算机显示加工配方 的流程如果要更改配方，在进入画面时按下配方选择按钮，则设备启动按加工新的配 方启动，同样触摸屏和监控计算机显示加工新的配方流程2) 工艺流程停止工艺流程停止有三种方式：a、 正常停止：首先关闭所有放料气动门，然后按工艺顺物流方向逐台延时自动联锁 停车，最后停止除尘设备b、 故障停止：当前端控制单元检测到设备故障时，如过载、失速，该段的放料气动 门立即关闭，如果在3分钟内不能恢复故障，则停止该工段的其他设备c、 紧急停止：系统出现紧急情况时，可通过操作界面的紧急按钮，立即停止所有运 行中的设备，以保证系统和人员的安全3) 料位器与工艺流程联锁比重去石机、砻谷机、重力筛设备正常工作状态需要适合的物流量配合，用料位器及 气动门的开度实现这一目标当这些设备的进料斗下料位器动作时，这些设备即停运转， 其他工艺设备保持工作状态，当物料达到要求高度后，重新启动这些设备运行。
在一个局部工段中，某一料仓的料满时(或者某一设备过载)该工段的放料门立即关 闭，工艺流程仍保持工作状态，如果在设定时间内仍保持这种状态，将停止该工段设备 的运行如果在设定时间内，料仓料满信号取消(或者过载设备恢复正常)则放料门重 新打开，设备正常运行生产由于米厂的工艺各工段基本是串联关系，所以以上这种控 制思路，在整个流程中都结合具体情况巧妙应用4） 生产数据的采集该系统通过流量计和脉冲电度表，将信号分别送到PLC的A/D模块和输入模块然 后通过编程将实时模拟量和脉冲量变为实时的数字量，通过累加积分运算得到如下的生 产数据：稻谷流量（公斤）/h、糙米流量（公斤）/h、出糙率％、班稻谷产量（吨）、班糙米产量（吨）、月稻谷产量（吨）、月糙米产量（吨）、班电量（kwh）、 吨稻电耗（kwh/t）、月电量（kwh）（5）强电控制结束语: 自动化监控系统用于生产现场，经过实践证明，系统具有设计合理、运行 可靠，界面友好，操作简单、监控方便、数据共享的特点系统的投运，大大减轻了工 人的劳动强度，提高了经济效益和自动化管理水平第一：自动化信息系统:摘要：通过自动化监控系统，将各个传感器的数据和生产数据整和到中心数据库中， 实现时空、地域、人力因素对粮仓实施实时监控的限制，其中粮仓监控系统主要完成对 粮食温度、湿度、气体浓度、虫害、水分等参数的采集、存储和向监控中心传送数据以 及执行监控中心的指令等功能，而自动监控系统可以监控各个生产过程中产生的数据。
为了取得良好的经济效益和社会效益，利用现代网络技术（3G网络、无线传感网络、 移动网络、局域网）、传感技术、无线射频辨识技术、数据库技术、移动计算技术等构 建互联网络平台，做到对粮仓储备过程进行实时监控，进而能够及时控制粮仓的温度和 湿度，同时提高抵御灾害能力、保持粮食品质，延长储存时间、增加粮食安全的系数中国以占世界不到10%的耕地养活了占世界22%的人口，所以中国粮食储备问题倍 受世界关注粮食作为国家重要的战略储备物资，在维护粮食市场和社会稳定、保护农 民利益、确保国家安全中承担了重要责任中国政府一直把粮食储备管理作为一项重要 的经济工作来抓，通过多年的建设，特别是近几年的努力，已经建成具有中国特色、与 市场经济体制相适应、架构基本完备的新型政府粮食储备体系目前中国粮食储备系统 大致分为三级：中央政府掌握的国库粮食储备、地方政府（省、地、县）的粮食储备和 农户自有粮食储备（即民间储粮）从中国目前粮食储备现状来看，国家极为重视国库 粮食储备，为此投入了大量人力、物力；粮食储备仓储设施条件大为改善，储备粮基本 上保存在现代化的仓库里，储备粮的数量、质量逐步得到了可靠的技术保障虽然在一 些大的国家级储备粮库中使用了先进、自动化水平很高的粮食仓储系统，取得了很好的 成绩，但也存在着许多不容忽视的问题，如传统的粮仓监控系统还存在很多与现代化储 备粮库不相适应的弊端，监测数据不准确、监测系统抗干扰性差、监测管理人员劳动强 度大、监测队伍在减少、人员素质急待提高等；此外，粮食安全信息化技术亟待深入， 基于自动监控及管理系统上的自动化管理系统需求很大，依靠新的技术确保粮食安全已 是大势所趋。
现在的粮库智能仓储管理技术可实现粮食储备的高效监管，提高粮食作业 的自动化和信息化水平，这对于国家粮食储备的安全与效率、提高粮食品质、稳定国家 粮食保障与供给具有重大的战略意义1 信息自动化技术及在粮食仓储领域中的应用简述（1） 信息自动化技术的含义、层次与特点信息自动化技术通俗地讲就是生产自动化基础上，利用现代网络技术（3G网络、 无线传感网络、移动网络、局域网)、传感技术、无线射频辨识技术、数据库技术、移 动计算技术等构建互联网络平台，将各种信息传感设备通过此平台把物品与物品之间结 合起来而形成的一个巨大的网络整个系统可以划分为 3 个基本的层次：感知层、传输层与接收控制层感知层主要 使用信息传感设备对物品性状及变化进行动态的感知，并通过现场总线对感知状况进行 收集；传输层是通过各种通讯技术将所感知的数据经微处理器处理后实现远距离传输； 接收控制层即用户端，通过信息技术处理实现对物体感知结果的可视化，并实现对感知 物体及条件的控制2) 物联网在粮食仓储领域中的应用及影响 随着互联网技术的发展与成熟，其在粮食仓储领域中的应用已经成为现实互联网 技术应用于粮食仓储领域是通过感应器对在储粮食进行感知的，并实现各储粮仓库及储 粮点的相连，从而动态掌握在储粮食的基本性状与变化，进而做出相应的管理控制。
互联网的应用可以有效提高粮食的仓储保管水平首先，通过感知可以对粮食的质 量做到动态的监控并实现粮食保管条件的自动调节，如感知粮库的温度、湿度状况，粮 食的霉变程度等，并通过相应的自动调节系统实现仓储条件的相应调节；其次，可以对 在储粮食的数量实现动态的感知，在粮库地面设置感应秤就可以感知到粮仓内粮食数量 的变化，为合理地控制库存创造条件；再次，可以提高粮食仓储安全系数，通过互联网 红外感应等技术手段感知人员的进出及虫鼠等生物的入侵情况，从而实现粮库的安全管 理总之，互联网的应用将使整个仓库实现可视化，在最大程度上提高保管质量、实现 仓储安全，并能实现仓储条件的自动调节，提高仓储作业的管理效率2 互联网技术在粮仓监控预警系统中的应用实例“数字粮库技术”互联网智能粮仓监控预警系统是一个很大的自动控制网络体系，它 可以控制地理位置不同的多个粮仓，利用传感器在空间上分布的无线自治网络，在传感 器各个节点配置传感器感知储存的粮食在整个过程中影响其品质的环境因子变化，并且 控制节点配有执行器件，可以控制执行器件改善粮食存储的环境；同时利用安插在每个 粮仓中近距离的无线射频辨识器，增强抗干扰性，使信号非常准确。
1) 粮仓监控预警系统的功能与特点 粮食在存储期间，由于环境、气候和通风条件等因素的变化，粮仓内的温度或湿度 会发生动态变化，这极易造成粮食的腐烂或产生动物为害同时粮仓中粮食储存质量还 受到粮仓中气体、微生物以及虫害等因素的影响针对粮食存储的特殊性，粮仓监控预 警系统一般以粮仓和粮食的温度与湿度为主要检测参数，以粮仓内气体成分含量为辅助 参数］粮仓监控预警系统主要完成对存储粮食的温度、湿度和气体浓度等参数进行采 集、存储和向监控中心传送数据以及执行监控中心的指令等功能在传统的粮仓监控预 警系统中，粮仓与监控中心大多采用RS-485等有线连接的数据通信方式，连线繁多、 远程通信困难；当一个节点出现问题时就可能影响整个系统的顺畅，不利于粮仓的监控 与管理现在，可通过无线网卡传输信息把粮食管理部门所属企业全部联通起来，各企 业内部通过无线数传模块把其所有通过各种传感器得到的数据采集回来，及时集中上报 粮食管理部门就可实现随时监控粮仓监控预警系统具有以下特点：可以使粮食管理部门随时了解各个粮仓的粮食储 存情况，使粮食的测温等工作不受时间、天气的限制；减少工作人员的入仓检查次数， 避免无谓的工作量，尤其是在熏蒸等过后的很长一段时间内，杜绝了工作人员现场中毒 的几率，解放了生产力，减轻了工作人员的劳动强度，也降低了人工费用；而且布线短、 节点少、不易受干扰，线路也比较稳定，熏蒸损坏也很轻微，特别是粮食进出仓时测温 网络不易被破坏，大大降低了平时的维护费用。
粮仓监控预警系统的应用改善了储粮条 件，对降低粮食储藏损失、保障粮食安全、增加农民收入、促进社会主义新农村建设起 到了重要作用；为人们提供了一种全新的获取信息、处理信息的途径［30］2)粮仓监控预警系统主要工作 粮仓监控预警系统主要工作范畴是对应于具体的一个粮库，定制出该粮库的检测软 件，用户使用简单操作即可进行粮库布局设计；验证用户身份，不同用户具有不同的操 作权限；测温、测湿、测虫的粮情实时检测；通风、熏蒸的粮情实时控制；以模拟三维 立体方式显示粮情，对仓房温度分层、分列显示；以表格、曲线的形式打印输出，每天 的粮情数据自动存档，以备历史查询；Web粮情查询分析服务，为粮食管理部门提供 远程的粮情数据察看、粮情报表打印、粮情温度曲线察看等安全快速高效的互联网远程 服务；为粮库工作人员提供储粮害虫防治信息资源库，以备查询和学习；温度、湿度的 报警，测控系统故障报警等3)实施环境 在粮食储备库内安插多个传感器节点，分别是测试粮食温度传感器、仓库温度传感 器、反映粮食水分的湿度传感器、粮仓内空气相对湿度传感器、虫害预警系统、 CO2 浓度测试的光照传感器等，各个控制节点相互配合，共同为粮食提供适宜的储存环境， 形成基于精准监控的粮食智能控制系统。
4) 搭建无线网络平台 无线传感器网络是此监控系统的关键环节之一，主要采用分布式结构，无线传感器 节点经多跳转发，通过网关接入网络，在网络的任务管理节点对传感信息进行管理、分 类、处理，再把传感信息送到用户使用研究和开发有效的、实用性强的无线传感器网 络结构是构建无线传感器网络的技术基础物联网粮仓智能控制系统主体结构为蜂窝 型，应用传感器与执行器件构成闭环控制系统传感器节点配有传感器触头感知粮仓内 的环境指标值，控制节点配有执行器件控制调节粮仓内的环境因子；传感器节点与控制 节点相互配合，共同为在储粮食提供适宜的储存环境5) 网关的构建无限传感器网络由协调器、路由器、若干个数据采集节点和1 个控制节点组成，由 协调器组建整个传感器网络，并建立数据传输通道6) 建立粮仓储存环境的基础数据库后台数据库通过SQL Server 2008提供一个可信的、高效率智能数据平台，进行数 据挖掘，形成知识库；在粮仓环境因子的基础数据库建立及数据模糊查询方面，基于神 经网络架构下组建远程智能监控系统数据库内容主要是环境因子的历史记录，同时包 括监测点位置、监控范围、监测模式、操作员信息等基本数据利用这些数据可以非常 方便地进行科学合理的分析与处理。
7) 视频监控系统的构建 视频监控系统由计算机、还原处理器、共缆控制器、数据集散器、信号监测器等组成根据无线传感网络收集的信息，用户使用PC机不仅可以看到实时传递监控的画面， 而且可以实时观察储存的环境因子变化，同时通过远程控制粮仓内部的执行器件(风扇、 加湿器、加热器)来改变室内的部分环境因素；并且使用同样可以远程访问粮仓内 部环境的各项数据指标、远程控制粮仓内部的执行器件8) 数据采集数据采集节点负责采集粮仓内部环境的各项数据指标(温度、湿度、光照度和虫害 信息等)，并将采集到的数据经路由器传输到协调器［12, 37］协调器与ARM嵌入式系 统进行串口通讯，传递粮仓内部环境各项数据指标(温度、湿度、光照度、安防信息等) 路由器则保障每一个数据采集节点都有一条有效的数据传输路径，确保数据稳定传输 控制节点负责执行 ARM 嵌入式系统发送的命令，控制执行器件(风扇、加湿器、加热 器)来调节环境的温度、湿度等，整个数据采集系统控制过程如图2 所示3 国内外粮食储存物联技术发展现状(1) 国外粮食储存物联技术发展情况 长期以来，世界主要粮食生产国和贸易国对粮食储备与流通一直给予了高度的重 视，非常注重科技的投入。
经过几十年的努力，现在欧盟、美国、加拿大、澳大利亚等 经济发达国家和地区都已先后完成了对传统粮食储藏与流通基础设施的技术改造，在粮 库建设时一般根据不同的储运功能选择不同的仓型，配套了具有高度机械化、自动化的 干燥、清理、输送、通风、熏蒸、谷冷等粮食仓储与物流设备，各主要环节基本实现了 计算机自动控制数据采集和智能控制管理粮食储存设施先进齐全，设备标准化、专用 化、系列化程度相当高已建立起了规划科学、仓型合理、技术完善、设备配套、调运 流畅、自动化水平高的集约化的现代储运系统，显著增强了在国际市场的竞争力2)中国粮食储存物联技术的应用情况 中国近来年主要是大力推广国家粮食储存重点工程——国储粮库项目，该项目是国 内最先进、自动化水平最高的粮食仓储项目，在国际上也处于领先地位其中黑龙江老 莱国家粮食储备库的自动监控系统是最典型的应用实例，该系统采用力控2.0组态软件， 集显示、控制、操作于一体，实现了自动粮情监测、粮食测温通风与冷却自动化、仓容 管理系统的自动化；可根据生产需要，选择三种方式启动其工艺流程，分别是现场手动 控制、计算机手动控制、顺序自动控制；能自动检测设备的状态信息，自动监测生产线 的作业流程，动态显示流程画面；具有故障实时报警联锁功能，并记录其发生时间、设 备名称等有关数据。
该系统操作方便、运行可靠，监控程序功能完善、综合性强、人机 界面友好、实用性强，受到了粮库的肯定 2010 年，无锡粮食科技物流中心采用 最新的物联网技术建设感知物流系统从粮食安全监管角度来说，建成感知物流系统的 管理信息集成平台后，可在第一时间内发现质量问题，增加监管的覆盖面，可将销售企 业自律、物流中心自管和粮油质检部门监管有机结合，为实现全产业链食品安全追溯奠 定了基础在经过近一年多的规划、设计、测试和试运行后，2011年 11月17日，深圳市深 粮集团粮食储备库首个无线射频技术粮食仓储物流系统正式上线运行，实现了对现有仓 储管理流程的全程记录、跟踪监控、即时读取等功能，顺利完成一期工程目前项目一 期工程实现了试点仓库共1万t粮食进出库管理的自动化、信息化处理；项目采用无线 射频技术，通过电子标签标识粮仓堆头和托盘标识粮食的验收入库、粮食保管、粮情跟 踪、销售出库等环节信息，通过无线读写设备等终端，实时了解粮食出入库数量和质量 的变化，实现了仓库的自动化管理项目二期工程还将以物联网技术为核心，在统一平 台、强化物流控制、数据集中管理的基础上，在粮食采购、粮食加工、粮食运输、粮食 仓储、粮食销售、粮食配送环节等流程提升集中管控能力，实现粮食从田间到餐桌的质 量全程跟踪，从而全面保障粮食安全。
3) 存在的主要问题 近几年虽然在一些大的国家级储备粮库中使用了自动化水平很高的粮食仓储系统， 取得了很大的成绩，但也存在着许多不可否认的问题首先是推广力度仍不够，在一些大的国家级储备粮库中，相当一部分还在使用传统 的粮仓监控系统，这些系统存在很多弊端，第一是大多数粮仓采用的还是人为控制方式， 毕竟人工的监测能力是有限的，监测的数据准确度也差，每年都会造成巨大的损失第 二是粮仓与监控中心大多采用 RS-485 等有线连接的数据通信方式，系统抗干扰性差、 连线复杂、可扩展性差；若一个节点出现故障会影响到整个系统，不利于粮仓的监控与 管理第三是由于大气环境因素复杂多变，加之储存粮食的设备材料各异，使储存粮食 的温度、湿度、气体浓度、虫害等参数起伏很大，这给监测也带来了一定的难度第四 是由于现在粮食储备管理人员的队伍在逐渐缩小，人员素质急需提高，缺乏足够的懂行 人才对粮仓监测的各个环节进行全面有效的管理其次是由于地域不同、每年气候多变、人口分布不均等因素的影响，各地的地方储 备粮仓占有一定的比例，而这些地方粮仓由于占地面积和资金等方面的原因，其自动化 管理与控制水平还远远落后，不能使用价格比较昂贵的智能设备，因此造成系统不能面 向所有粮仓的现实，不能充分发挥它的使用价值。
再就是传统的粮仓与先进的粮食仓储系统在匹配结合方面存在着许多不可预计的 问题，如传统的粮仓构造与自动化仓储监控系统要求的现代化储备粮库结构不相适应， 运行中出现的监测数据不准确、监测系统抗干扰性差、维护管理人员劳动强度大等问题 时有发生，造成新技术在推广过程中调试工作量大、试运行周期拉长、维护成本加大等 新问题不断涌现，在一定程度上影响了普及速度和应用效果4 建议“数字粮库系统”能够大幅提升粮库管理的信息化水平，实现粮库业务管理系统、作 业控制系统与粮库安防系统、粮情监控系统、熏蒸系统、通风系统、DCS系统等子系 统的高度集成，不仅能够帮助粮食管理部门有效减少管理层次，降低管理成本，实现绿 色低碳储粮，提高安全生产水平，还能够大幅提升管理效率目前中国应用的粮食储备控制系统不是规模巨大就是规模单一，前者是工作量大， 成本太高，采样周期长，这种控制系统对一些规模小、自负盈亏、没有国家补助的储备 粮仓是无能力应用的，而后者从实际应用情况来看，推广的范围比较窄，已经不适应今 后发展的需要我们建议，将物联网技术应用到粮仓控制可以考虑区域集成的方式，让 多个县（市）或乡（镇）级的储备粮仓共享一个控制平台，这样能降低地方储备粮仓经 费的投入，减少运行费用，并且提高了国家对远程控制粮仓的管理效率，部分克服了三 级粮食储备系统远程控制信息实时性差、数据信息滞后、无法满足智能控制的难题。
