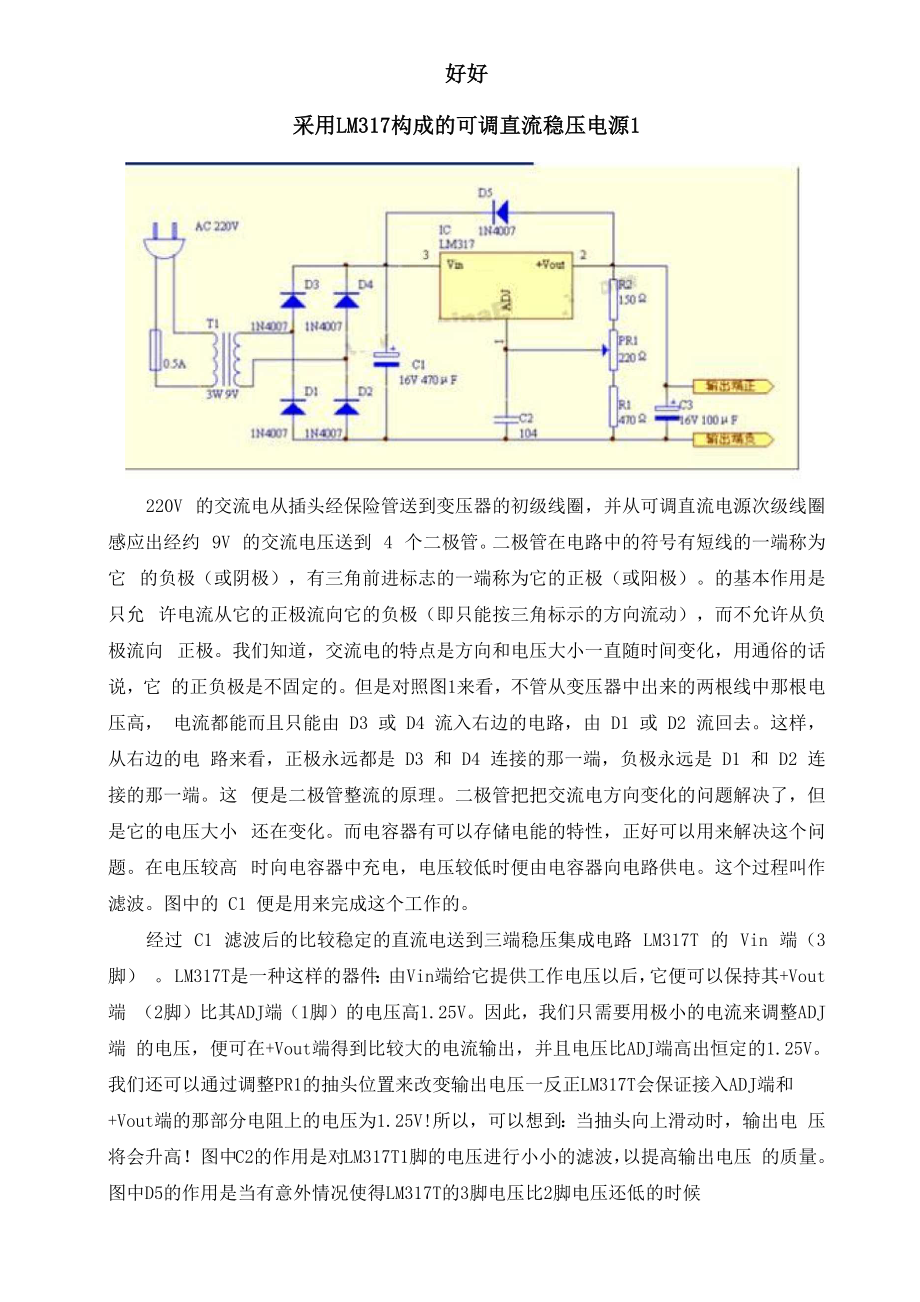

好好采用LM317构成的可调直流稳压电源1220V 的交流电从插头经保险管送到变压器的初级线圈，并从可调直流电源次级线圈 感应出经约 9V 的交流电压送到 4 个二极管二极管在电路中的符号有短线的一端称为它 的负极（或阴极），有三角前进标志的一端称为它的正极（或阳极）的基本作用是只允 许电流从它的正极流向它的负极（即只能按三角标示的方向流动），而不允许从负极流向 正极我们知道，交流电的特点是方向和电压大小一直随时间变化，用通俗的话说，它 的正负极是不固定的但是对照图1来看，不管从变压器中出来的两根线中那根电压高， 电流都能而且只能由 D3 或 D4 流入右边的电路，由 D1 或 D2 流回去这样，从右边的电 路来看，正极永远都是 D3 和 D4 连接的那一端，负极永远是 D1 和 D2 连接的那一端这 便是二极管整流的原理二极管把把交流电方向变化的问题解决了，但是它的电压大小 还在变化而电容器有可以存储电能的特性，正好可以用来解决这个问题在电压较高 时向电容器中充电，电压较低时便由电容器向电路供电这个过程叫作滤波图中的 C1 便是用来完成这个工作的经过 C1 滤波后的比较稳定的直流电送到三端稳压集成电路 LM317T 的 Vin 端（3脚） 。
LM317T是一种这样的器件：由Vin端给它提供工作电压以后，它便可以保持其+Vout端 （2脚）比其ADJ端（1脚）的电压高1.25V因此，我们只需要用极小的电流来调整ADJ端 的电压，便可在+Vout端得到比较大的电流输出，并且电压比ADJ端高出恒定的1.25V 我们还可以通过调整PR1的抽头位置来改变输出电压一反正LM317T会保证接入ADJ端和 +Vout端的那部分电阻上的电压为1.25V!所以，可以想到：当抽头向上滑动时，输出电 压将会升高！图中C2的作用是对LM317T1脚的电压进行小小的滤波，以提高输出电压 的质量图中D5的作用是当有意外情况使得LM317T的3脚电压比2脚电压还低的时候防止从C3上有电流倒灌入LM317T引起其损坏稳压可调直流电源大部分元件的选择都有弹性°IC选用LM317T或与其功能相同的其 它型号（如KA317等，可向售货员咨询）变压器可以选择一般常见的9-12V的小型变压 器，二极管选1N4001-1N4007均可C1选择耐压大于16V、容量470-2200卩F的电解电 容均可值得注意的是C2的容量表示法：前两位数表示容量的两位有效数字，第三位表 示倍率。
如果第三位数字为N,则它的容量为前两位数字乘以10的N次方，单位为PF 如C2的容量为10X104=100000PF=0.1p FC2选用普通的磁片电容即可C3的选择类似 于C1电阻选用1/8W的小型电阻现在的小电阻一般用色环来标示其阻值，如果你还不 会识别这种表示法，请看这篇文章-色环电阻的识别 本稳压可调直流电源需要的元件都可以在电子商店买到，主要元件清单如下：編号名称型号数量LM31T外型图D1-D5二极管1N40075T1变压器3W 9V1◎C1电擀电容25V 470pF1LM317电解电容0. 1百1C3'电辭电容16V 100pF1IC三端稳压集成电路LM317T1K1电阻470^-';1E2电阴150S1-1FR1可调电阻200^10.5A11 3 -3稳压可调直流电源电路并不复杂，只要按照原理图去装配，一般不会有什么问题 装配时要注意的是二极管的极性，拿1N400X系列的二极管来说，标有白色色环的一端是 它的负极还有电解电容的极性，新买来的电解电容，它的两个引脚是不一样长的较 长的一端是它的正极，也可以从柱体上的印刷标志来区分，一般在负极对应的一则标有“-”号装配时，可以制作一块小的线路板，也可以直接用元件搭接。
LM317因工作电 流较小，可以不加散热片装好后再检查一遍，无误后接通电源这时用万用表测量C1 两端，应有11V左右的电压，再测C3两端，应有2-7V的电压再调节PR1, C3两端的 电压应该能够改变，调到你所需要的电压即可输出端可以接一根十字插头线，以便与 随身听等用电器相连LM317的输出电压可以从1.25V连续调节到37V其输出电压可以由下式算出：输出电压=1.25X（ 1+ADJ端到地的电阻/ADJ端到+Vout端的电阻）如果你需要其它的电压值，即可自选改变稳压可调直流电源有关电阻的阻值来得到 值得注意的是，LM317T有一个最小负载电流的问题，即只有负载电流超过某一值时，它 才能起到稳压的作用这个电流随器件的生产厂家不同在 3-8mA 不等这个可以通过在负载端接一个合适的电阻来解决VinAdjMJUGJ7AFLW17H外売■出亠LM3HK*A-Vin* 出—Voutfra-卿WWE uiamT/iJiam斡壳軸出一 Het采用 LM317 构成的可调直流稳压电源 2lm317是可调节3端正电压稳压器，在输出电压范围1.2伏到37伏时能够提供超过 1.5安的电流，此稳压器非常易于使用。
LM317 作为输出电压可变的集成三端稳压块，是一种使用方便、应用广泛的集成稳压块317系列稳压块的型号很多：例如LM317HVH、W317L等电子爱好者经常用317稳压块制作输出电压可变的稳压电源稳压电源的输出电压可用下式计算，Vo=1.25 (1 + R2/R1)仅仅从公式本身看，R1、 R2 的电阻值可以随意设定然而作为稳压电源的输出电压计算公式， R1 和 R2 的阻值是 不能随意设定的首先317稳压块的输出电压变化范围是Vo=1.25V—37V (高输出电压的317稳压块 如LM317HVA、LM317HVK等，其输出电压变化范围是Vo= 1.25V—45V),所以R2/R1的比 值范围只能是 0—28.6其次是 317 稳压块都有一个最小稳定工作电流，有的资料称为最小输出电流，也有 的资料称为最小泄放电流最小稳定工作电流的值一般为1.5mA由于317稳压块的生产 厂家不同、型号不同，其最小稳定工作电流也不相同，但一般不大于5mA当317稳压块 的输出电流小于其最小稳定工作电流时， 317稳压块就不能正常工作当317稳压块的输 出电流大于其最小稳定工作电流时， 317稳压块就可以输出稳定的直流电压。
如果用317 稳压块制作稳压电源时，没有注意317 稳压块的最小稳定工作电流，那么你制作的稳压 电源可能会出现下述不正常现象：稳压电源输出的有载电压和空载电压差别较大在应用中，为了电路的稳定工作，在一般情况下，还需要接二极管作为保护电路， 防止电路中的电容放电时的高压把317烧坏要解决 317 稳压块最小稳定工作电流的问题，可以通过设定 R1 和 R2 阻值的大小，而使 317稳压块空载时输出的电流大于或等于其最小稳定工作电流，从而保证317稳压块在空 载时能够稳定地工作此时，只要保证Vo/ (R1 + R2)$1.5mA，就可以保证317稳压块 在空载时能够稳定地工作上式中的1.5mA为317稳压块的最小稳定工作电流当然， 只要能保证317稳压块在空载时能够稳定地工作，Vo/ (R1 + R2)的值也可以设定为大于 1.5mA 的任意值经计算可知R1的最大取值为Rl~0.83KQ又因为R2/R1的最大值为28.6所以R2 的最大取值为R2~23.74KQ在使用317稳压块的输出电压计算公式计算其输出电压时, 必须保证R1W0.83KQ ,R2W23.74KQ两个不等式同时成立，才能保证317稳压块在空 载时能够稳定地工作。
当然在317稳压块的输出端并联泄流电阻R (如图所示)，也可以为317稳压块提供 最小稳定工作电流但是，由于并联的泄流电阻不能随输出电压的变化而变化，如果要 保证317稳压块在输出电压为1.25V时，其输出电流大于其最小稳定工作电流，则在317 稳压块的输出电压为 37V 时，流过泄流电阻的电流就太大了，这样不仅浪费了电能，而 且增加了3 1 7稳压块的负担，不是一种妥当的办法2200W50VRP15AK亠cm nnou/sovJ N-lOdT。
