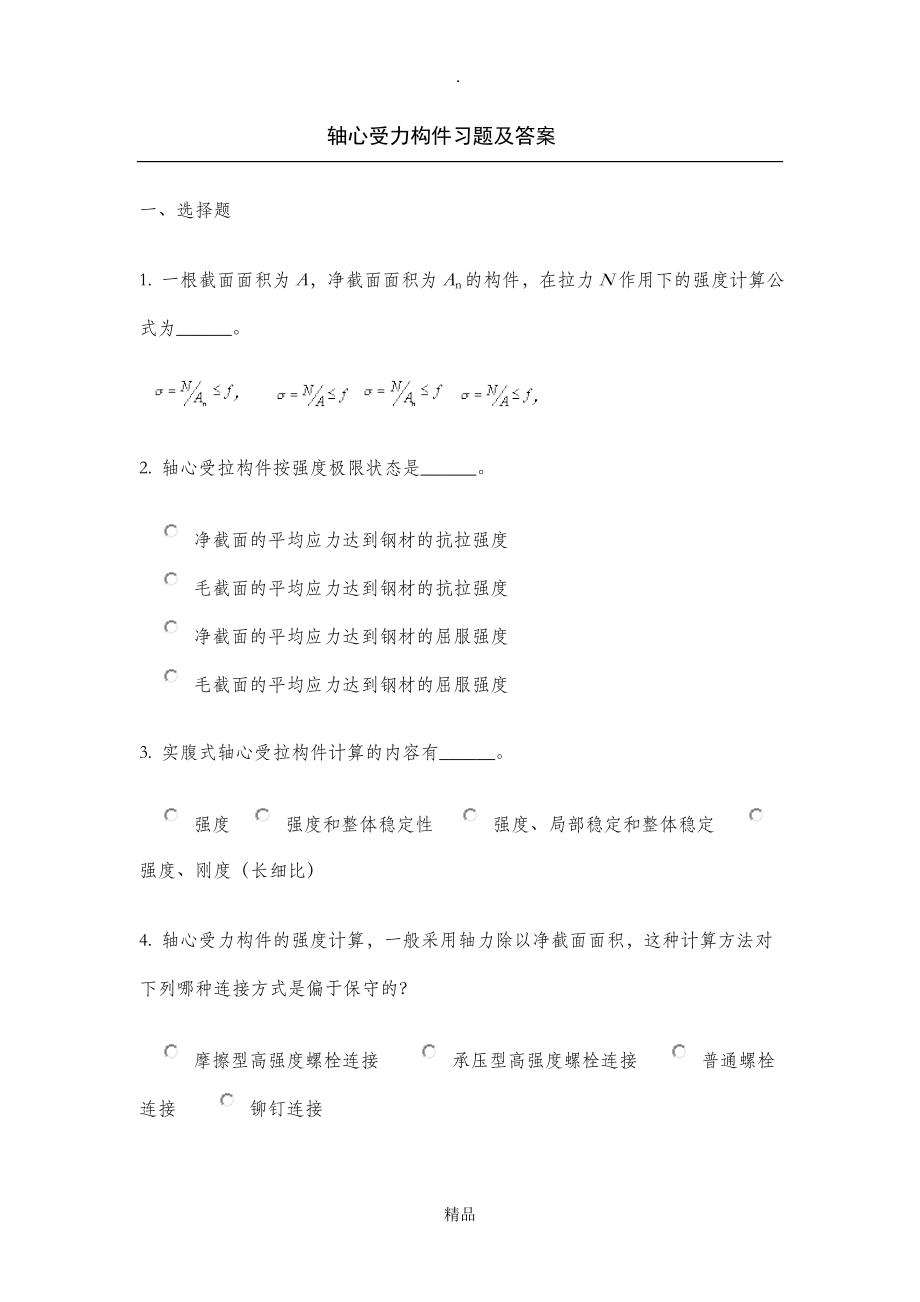

轴心受力构件习题及答案 一、选择题1. 一根截面面积为A，净截面面积为An的构件，在拉力N作用下的强度计算公式为______ 2. 轴心受拉构件按强度极限状态是______ 净截面的平均应力达到钢材的抗拉强度 毛截面的平均应力达到钢材的抗拉强度 净截面的平均应力达到钢材的屈服强度 毛截面的平均应力达到钢材的屈服强度 3. 实腹式轴心受拉构件计算的内容有______ 强度 强度和整体稳定性 强度、局部稳定和整体稳定 强度、刚度（长细比） 4. 轴心受力构件的强度计算，一般采用轴力除以净截面面积，这种计算方法对下列哪种连接方式是偏于保守的？ 摩擦型高强度螺栓连接 承压型高强度螺栓连接 普通螺栓连接 铆钉连接 精品.5. 工字型组合截面轴压杆局部稳定验算时，翼缘与腹板宽厚比限值是根据______导出的 6. 图示单轴对称的理想轴心压杆，弹性失稳形式可能为______ X轴弯曲及扭转失稳 Y轴弯曲及扭转失稳 扭转失稳 绕Y轴弯曲失稳 7. 用Q235号钢和16锰钢分别建造一轴心受压柱，其长细比相同，在弹性范围内屈曲时，前者的临界力______后者的临界力。
大于 小于 等于或接近 无法比较 8. 轴心受压格构式构件在验算其绕虚轴的整体稳定时采用换算长细比，是因为______ 格构构件的整体稳定承载力高于同截面的实腹构件 考虑强度降低的影响 考虑剪切变形的影响 考虑单支失稳对构件承载力的影响 9. 为防止钢构件中的板件失稳采取加劲措施，这一做法是为了______ 改变板件的宽厚比 增大截面面积 改变截面上的应力分布状态 增加截面的惯性矩 精品.10. 轴心压杆构件采用冷弯薄壁型钢或普通型钢，其稳定性计算______ 完全相同 仅稳定系数取值不同 仅面积取值不同 完全不同 11. 工字型截面受压构件的腹板高度与厚度之比不能满足按全腹板进行计算的要求时，______ 可在计算时仅考虑腹板两边缘各 的部分截面参加承受荷载 必须加厚腹板 必须设置纵向加劲肋 必须设置横向加劲肋12.实腹式轴压杆绕x,y轴的长细比分别为λx、λy ，对应的稳定的系数分别为fx、fy ，若λx=λy ，则______。
fx>fy fx=fy fx
钢材为Q235钢计算时忽略连接偏心和杆件自重的影响[λ]＝250 ix＝2.32cm，iy＝3.29cm，单肢最小回转半径i1＝1.50cm 2． 一钢柱长6 m，两端铰接，承受轴心压力设计值5000kN柱子截面由[40 a和钢板组成，钢材均为Q235，每隔15 cm用螺栓连接，螺栓孔径为20 mm 精品.已知[40 a的截面积A1=75.05 cm2，Ix1 =17577.9 cm4， Iy1 =592 cm4，翼缘宽度为100, 钢材强度设计值 f =215N/mm2 ，图示，螺栓连接已经验算 要求综合考虑柱子的强度、整体稳定和局部稳定，讨论该柱是否可用？ 3． 一工字形截面轴心受压柱如图所示，l0x=l = 9m，l0y=3m , 在跨中截面每个翼缘和腹板上各有两个对称布置的 d = 24mm 的孔，钢材用Q235AF， f =215N/mm2 ，翼缘为焰切边试求其最大承载能力N局部稳定已保证，不必验算 4． 如图所示普通热轧工字型钢轴心压杆，采用Q235F， f =215N/mm2 问：（1）此压杆是否满足要求？ （2）此压杆设计是否合理？为什么？ （3）当不改变截面及两端支承条件时，欲提高此杆承载力，比较合理的措施是什么？轴心受力构件计算题答案 1．解：Q235钢，f =215N/mm2 (1) 净截面强度计算： (2) 据上述计算该拉杆强度、刚度均满足要求。
2． 解： 精品.（1） 强度验算 （2） 整体稳定性 （3） 局部稳定 槽钢腹板、翼缘局部稳定不必验算钢板局部稳定为： 精品.中间部分 悬挑部分 所以，翼缘板中间部分局部稳定不能满足 3． 解： 截面几何特性： 按强度条件确定的承载力： 按稳定条件确定的承载力： 精品. 因x轴为弱轴，且 ，因而对y轴的稳定承载力小于对x轴的稳定承载力，由 查表得 所以 所以 此柱的最大承载力为2160kN 4． 解： 如图l0x=l0y=2600mm，N=300kN ， 截面无削弱，其承载力取决于整体稳定 （1） 对y轴为b类截面，查表得： 整体稳定不符合要求 精品.（ （2）此压杆设计不合理，对x、y轴长细比相差太大，致使对y轴极易失稳，而对x轴承载力有富余，不经济 （3） 提高对y轴的稳定承载力，设侧向支承，使 l0y= l/2=1300mm 则 查表得： 对于x轴 ，且对x轴为a类截面了，因而对x轴也不会失稳。
设置合理的侧向支承，有效地提高了此压杆的承载能力如有侵权请联系告知删除，感谢你们的配合！精品。
