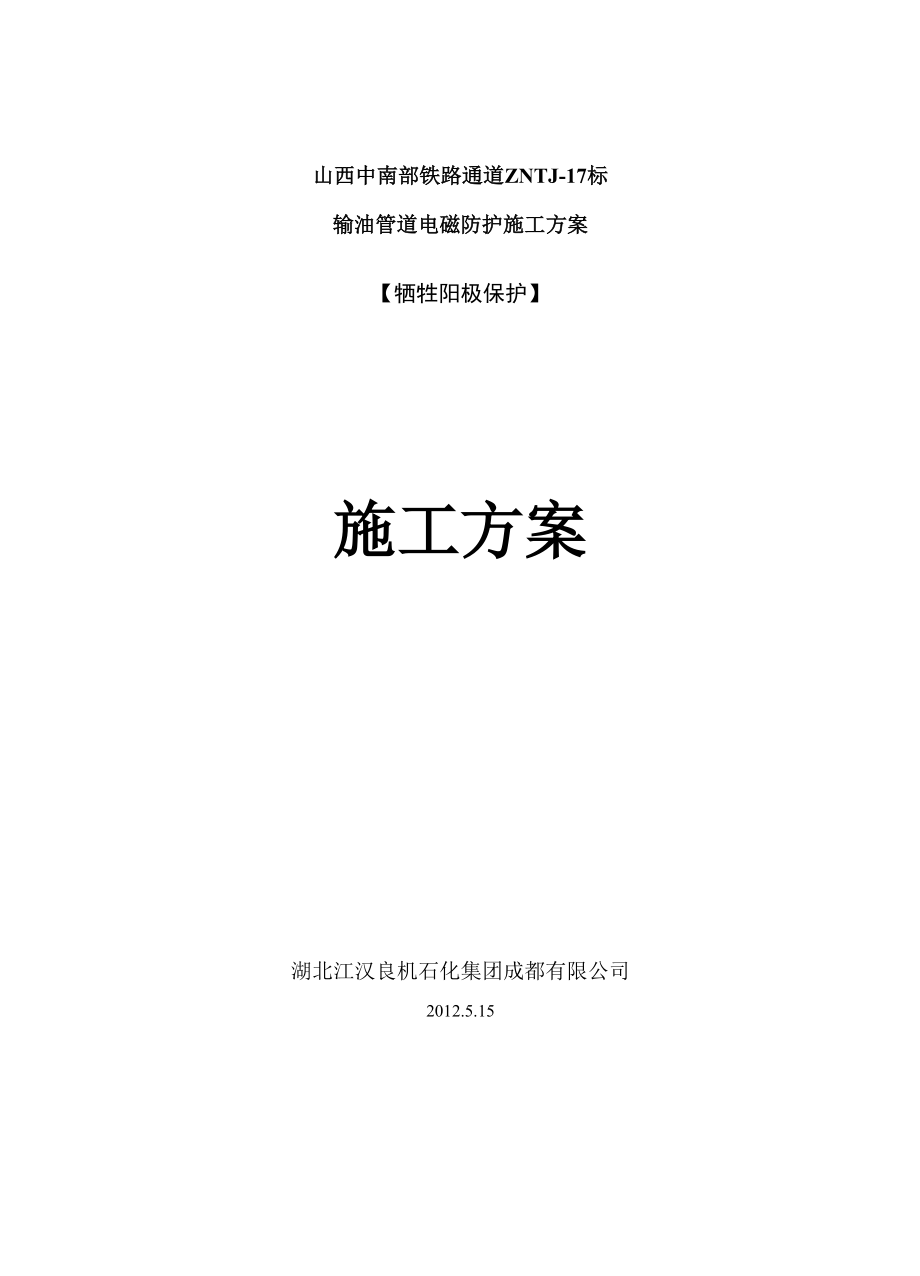

山西中南部铁路通道ZNTJ-17标输油管道电磁防护施工方案【牺牲阳极保护】施工方案湖北江汉良机石化集团成都有限公司2012.5.15山西中南部铁路通道ZNTJ-17标输油管道电磁防护施工方案【牺牲阳极保护】人：技术负责人：王万志审查人：朱 北人：湖北江汉良机石化集团成都有限公司2012.5.15一 工程简介 51.概况 51.2编制依据 5二 牺牲阳极法 52.1选用牺牲阳极法 52.2牺牲阳极保护原理 52.3牺牲阳极法作用 62.4.牺牲阳极的种类： 62.5执行标准： 82.6牺牲阳极的施工 8三 阳极的选择 9四、牺牲阳极法的施工 94.1锌阳极安装 94.2阳极埋设技术措施 104.3阳极电缆与管道连接 11五技术资料收集整理 14六阴极保护系统的调运 176.1牺牲阳极保护测试条件 176 2牺牲阳极投入运行后应进行一下项目的测试 176.3牺牲阳极后期维护 176.4质量检验标准 176.5附工程材料各类表格及管道穿越示意图 17七管理职责 257.1、 项目经理职责 257.2、 总工程师职责 257.3、 质、技部职责 257.4、 工程队长职责 267.5、 协调部职责 267.6、 计划财务部职责 277.7、 物资装备部职责 277.8、 QHSE管理部职责 277.9、 后勤部职责 27八 质量责任 278.1、 项目经理责任 278.2、 项目副经理责任 288.3、 项目总工程师责任 288.4、 项目总经济师责任 288.5、 项目办公室责任 288.6、 工程管理部责任 288.7、 经营管理部责任 298.8、 QHSE控制部责任 298.9、 技术管理部责任 298.10、 施工作业操作者责任 29九HSE措施 309.1 HSE组织机构图 309.2施工安全定义 309.3 HSE 承诺： 319.4 HSE 方针： 319.5 HSE 目标： 31十生产安全事故应急救援预案 3110.1 应急管理 3110.2组建现场应急组织 3210.3应急原则及范围 3210.4应急流程表 3210.5信息报告程序 3310.6.应急处置 3410.7应急物资与装备保障 35十-一应急预案 3611.1 “火灾爆炸”事件应急预案 3611.2 “触电”事件应急预案 3611.3 高处坠落应急预案 36一 工程简介1.概况1.1新建山西中南部铁路工程采用交流不平衡的供电方式，在这种供电方式下， 电力机车的回归电流由钢轨和大地流回变电所。
由于受这种入地电流的影响，位 于电气化铁路两侧的地下输油管道将对周围大地产生电位差，这种阻性藕合的影 响可能干扰管道上原有的阴极保护设施的正常工作在新建山西中南部铁路沿线，有属于中石油管道公司济南输油分公司兖州输 油站输油管道与电气化铁路在DK917+039发生1处交叉干扰包括:DK926+323、 DK939+603、DK941+980、DK944+989、DK1044+469、DK1045+590、DK1047+760、 DK1043+100~DK1047+800、DK1043+200~DK1044+500 为确保地下输油管道的正常运行 免受电气化铁路的影响，地下输油管道需采取排流保护措施根据新建山西中南 部铁路工程的要求进行此项防护中石油管道公司济南输油分公司兖州输油站所属的输油管线管径为① 219mm；全线恒电位强制电流阴极保护保护电位-0.85V-1.15V (相对硫酸铜参 比电极)管道防腐层绝缘良好1.2编制依据(1) .铁道部《交流电气化铁道对油(气)管道(含油库)的影响容许值及防 护措施》TB/T 2832----1997(2) .《埋地钢质管道交流干扰防护技术标准》GB/T 50698---2011(3) .《埋地钢质管道阴极保护设计规范》GB/T 21448---2008(4) 对铁路沿线各石油公司的输油管道现场调查和勘测资料。
二 牺牲阳极法2.1选用牺牲阳极法新建山西中南部铁路工程的牵引供电电压为27.5千伏单线对地不平衡供电， 其方式为直供加特设回线中石油的输油管道与电气化铁路相交的地下管道在铁 路里程DK917+039公里处该地区的土壤表层电阻率在30Q・m到80Q・m之间 通过现场调查和测试，本项防护方案确定为牺牲阳极保护方式即在地下输气管 道与电气化铁路相交处，铁路相交处，铁路高架以外10-30m设置牺牲阳极进行 阴极保护；在地下输油管道与电气化铁路平行段，输油管道每隔500m设置牺牲 阳极进行阴极保护，以防止电气化铁路对地下输油管道的干扰影响本方案极性 接地装置采用锌牺牲阳极以达到管道原有的保护电位设置排流接地后，管道将 能在排除电气化铁道所产生的杂散电流甚至接触网短路所造成的影响的同时，维 持了原有的保护电位牺牲阳极法原理用电极电位更负的金属或合金与被保护的金属连接在 一起，构成新的宏观电池(见示图)，在这个电池里被保护体为阴极，较负电位 的金属为阳极由于阳极的氧化反应而使阳极金属不断腐蚀溶解，即“牺牲”掉， 以实现对阴极的金属的保护2.2 牺牲阳极保护原理把不同电极电位的两种金属置于电解质体系内，当有导线连接时就有电流 流动，这时电极电位较负的金属为阳极。
利用两金属的电极电位差作阴极保护的电流源，这就是牺牲阳极法的基本原理示图：牺牲阳极法2.3牺牲阳极法作用牺牲阳极法是最早应用的电化学保护法由于管道金属在自然环境和工业生 产环境中的腐蚀破坏、大部分为电化学腐蚀而成因此电化学保护在管道腐蚀控 制工程中占有重要地位电化学保护法、简单易行，又不干扰邻近的设施牺牲 阳极还是抗干扰腐蚀的一种手段，可用来排流、防电及防静电接地2.4.牺牲阳极的种类：2.4.1阳极种类繁多，但我们在工程中常用的镁阳极、锌阳极、铝阳极三种2.4.2牺牲阳极材料是根据土壤电阻率（Q・m ）选择见表2.4.2表2.4.2牺牲阳极材料与土壤电阻率配比土壤电阻率（Q・m）推荐使用的牺牲阳极>100不宜采用牺牲阳极60~100高电位的纯镁系或镁锰系镁阳极15〜60镁、锰、锌、铝系镁阳极<15镁、锰、锌、铝系或锌合金阳极<10 （含 C1）锌合金或铝、锌、铟系合金阳极2.4.3. 阳极的规格、重量见表2.4.3表2.4.3阳极的规格、重量阳极保护规格尺寸（mm）重量有效电量（A）土壤中常用的 镁阳极2602kg3604kg7008、11、14、22kg土壤中常用的 锌阳极35X35X 10006.8kg0.650X50X100014.8kg1.335X35X 100010.2kg2.050X50X100022.2kg0.9土壤中常用的 铝阳极5.1kg1.48.1kg2.17.5kg2.027.4kg7.22.4.4牺牲阳极的填充料：（1） 牺牲阳极的使用效果，在很大程度上取决于被得护管道周围介质的导 电性。
在导电率较好的土壤中，阳极的保护作用在管道上散布的面积比在导电率 差的土壤中大得多换言之，围绕管道和阳极的电介质的导电率愈大，阳极保护 的作用半径也愈大2） 为使阳极和土壤（电解质）之间的接触电阻减到最小例如，在有些土 壤中，锌阳极表面能形成薄膜，逼些薄膜能把锌阳极和周围的电解质隔开在饱 含碳酸盐的土壤中，逼种情况特别严重，此时，阳极和它周围介质间的接触电阻 将无限增大，而使保护作用实际上几乎停止为了克服逼类现象，必须把阳极装 在特殊的人工环境里，即装在填包料里本工程采用【锌阳极】2.4.5牺牲阳极化学填料：见表2.4.5表2.4.5不同的阳极、不同的适用环境需采用不同的填包料阳极 名称填 料 成 分（重量%）适用环境P （Q・ m）备注镁阳 极石膏 粉硫酸 钠硫酸 镁生石 灰氯化 纳膨润 土50-----50<20SYJ16-8625-25--50755---20>20151520--5015-35--50锌阳 极505---45潮湿土壤SYJ20-85755---20饱水土壤铝阳 极---206--020---304030注：表中的膨润土系一种特殊的硅酸盐土壤，具有较强的吸水性，在填包料 中膨润土不可用粘土来替代。
2.4.6填包料：宜采用棉布袋或麻袋预包装，不可采用人造纤维织物布袋可以 在现场包封填包料厚度不应小于50mm应保证阳极四周的填包料一致、密实 填包料应调拌均匀，不得混入石块，泥土和杂草等2.4.7在将装设好阳极电缆的阳极块放入填包料之前，应将阳极表面用砂布打磨 干净、除去氧化皮并去油污在入袋装阳极时，防止阳极钢芯与电缆引出头焊接 处折断；阳极所有表面需除净油污等杂质；擦洗净的阳极表面严禁用手直接拿放， 并应及时装入填包中，以防污染；袋装阳极引出电缆与袋口绑扎要结实、防止散 口袋装阳极填包料包装方法见下示图：图：袋装阳极填包料包装方法2.4.8牺牲阳极的使用条件根据地下管道腐蚀的大量调查，埋地管道外壁防腐绝缘层的损坏是造成管道 遭受土壤腐蚀的主要原因而绝缘层损坏的情况往往是不可避免的，一旦出现绝 缘层损坏情况，腐蚀就在被破坏的部位剧烈进行这对埋地钢质油气输送管道的 威胁特别大为弥补绝缘层保护的不足，目前普遍采用电法保护和绝缘层保护相 结合的方法电保护法种类很多，目前国内外广泛采用的电保护法主要是阴极保 护法，因为阴极保护法效率高，投资少，施工方便阴极保护法分为“外加电源 保护”和“牺牲阳极保护”两种。
本工程采用牺牲阳极保护法，阳极的规格为【锌 阳极】外加电源阴极保护对被保护的管道有足够高的效果，但对邻近的其他金属管 线和设备却起着破坏作用因为其他金属管线无保护电流输入，因此就被作为 阳极而遭受腐蚀）牺牲阳极保护法对不受保护的管线无不良后果，而其投资少、 效率高、施工方便2.5执行标准：《埋地钢质管道阴极保护技术规范》GB/T21448-2008《阴极保护管道的电绝缘标准》Sy/T0086;《埋地钢质管道聚乙烯防腐层技术标准》Sy/T4013；《城镇燃气输配工程施工及验收规范》CJJ33；《油气长输管道工程施工及验收规范》GB50369；2.6 牺牲阳极的施工在管道施工中，牺牲阳极的埋设应根据设计文件规定的位置，埋设阳极的种 类、型号、规格、数量、重量、填包料的组成、包裹要求、埋设深度、相互间距、 电缆规格、接地要求、安装质量等组织施工，完工后填写《牺牲阳极埋设记录》 《土壤电阻率测试记录》，填写要真实，记录齐全完整，各方签证齐全三 阳极的选择经过计算可以得出，本工程阴极保护采用镁阳极和锌阳极，每支重量为22公斤，8支阳极为一组，每组阳极的保护长度为500米四、牺牲阳极法的施工4.1锌阳极安装4.1.1牺牲阳极的施工：牺牲阳极土壤中的施工，包括埋设前的组装、阳极 的填充和埋深。
4.1.2锌阳极与阳极电缆的组装阳极与电缆之间的联接采用锡焊在焊接点上涂覆环氧涂料，加缠电工胶布 和绝缘胶带，再包覆热收缩套，并再缠胶带保护必须保证焊接牢固并且绝缘性 能良好4.1.3阳极安装前准备在组装牺牲阳极之前，应检验阳极表面是否有油污和氧化物牺牲阳极表面 的油污和氧化物能降低阳极的活性，影响阳极电流的发生，所以阳极表面如存在 油污和氧化物，应采用砂纸将阳极表面打磨干净填料包的组装可在室内或现场进行，应保证阳极四周的填料厚度一致、密实， 各边厚度不小于50mm填料应调拌均匀，不得混入石块、泥土、杂草等每支 阳极需用填料约50Kg4.1.4阳极电缆与PCCP管的连接电缆与管道的焊接可以采用铝热焊法、电焊或铜焊，无论哪种焊接手段都要 求：焊接牢固，焊缝均匀，焊接点电阻要求小于4X10-4Q，焊接点强度大于焊 接后铜芯电缆的承载力焊接完成且温度降低后进行焊缝检查，合格后对焊接部 位、裸露钢片、铜导线进行补口，补口材料采用热熔胶和聚乙烯热缩套（带）在电位测试装置处，阳极电缆与管道测试电缆在测试桩内连接阳极电缆敷设时应留有足够余量，在焊点及其他连接处预留蛇形弯，防止电 缆或焊点受力拽脱4.1.5阳极埋设当管道的安装与锌阳极埋设同步进行时，牺牲阳极的埋设位置，与管道外壁 距离为1.5米左右，最低不应小于0.3m。
阳极可埋设在管道的侧方或侧下方，视 现场具体工况条件，可选择立式或卧式埋设埋设深度必须在冻土层以下，一般 要求与管道深度一致图1阳极位置示意图对于已安装完的管道，阳极埋设可在管道中心位置，使得阳极包的中心位置 与管道中心位置在同一高程上，施工采用人力钻孔的施工方法钻孔直径为 中400，阳极包采用竖向布置4.1.6阳极床浇水阳极填料包放入阳极坑后，对坑内浇水，坑内水位必须完全浸没填料包，且 坑内积水必须保持一段时间，以便彻底浸填料包4.1.7阳极床回填阳极床回填时，应向阳极床内回填细土，禁止向坑内回填沙石、水泥块、塑 料等杂物过河管道部分镁阳极安装要求对于已安装完的管道，阳极埋设可在管道中心位置，使得阳极包的中心位置 与管道中心位置在同一高程上，施工采用人力钻孔的施工方法钻孔直径为 中400,阳极包采用竖向布置4.1.8阳极床浇水阳极填料包放入阳极坑后，对坑内浇水，坑内水位必须完全浸没填料包，且 坑内积水必须保持一段时间，以便彻底浸填料包4.1.9阳极床回填阳极床回填时，应向阳极床内回填细土，禁止向坑内回填沙石、水泥块、塑 料等杂物4.2阳极埋设技术措施4.2.1阳极布置与埋设应符合设计要求。
一般阳极埋设分立式、水平式两种；埋 设方向分轴向和径向；埋设位置一般距管道外壁3〜5米，如地势限制，最小不宜 小于0.3m；埋设深度以阳极顶部距地面不小于1米组成布置时，阳极与阳极 的间距以2~3米为宜经现场勘测本工程采用卧式或立式敷设牺牲阳极径向立式埋设见示图：立式阳极径向埋设方法牺牲阳极轴向卧式安装，必须符合设计要求如设计无明确规定时，按照 示图安装：OS- 口InlBK M孑牺牲阳极轴向水平卧式安装方法4.2.2立式阳极埋设宜采用钻孔施工：间示图-6.水平卧式阳极宜采用开挖沟槽施 工见示图：牺牲阳极埋设前在设计埋设点挖好阳极坑和电缆导线沟检查袋装 阳极的电缆接头是否牢固，导电性能是否符合设计要求检查合格后再将袋装阳 极放入阳极坑内立式袋装阳极埋设方法4.2.3阳极连接电缆的埋设深度应大于700mm，电缆四周填有50〜100mm厚的细 砂，砂的上部应根据电缆长度连续盖水泥护板或红砖保护：见示图-6所示4.2.4镁阳极连接电缆应满足地下敷设条件要求，耐压520v，并带有绝缘保护，通常使用铜芯电缆现推荐使用电缆型号：VV-0・6/11*1O血4.3阳极电缆与管道连接4.3.1.阳极电缆与管道连接应在管壁上焊加强板（加强板材质应与管道材质相同），加强板上再焊铜鼻子的方法连接。
在焊加强板的管材表面，焊接前应将管子表面防腐层剥除干净，放上加强板与管道四周进行角焊，焊接长度不小于 100mm；铜鼻子与加强板采用铜焊或锡焊连接焊接完毕，将焊接处进行防腐绝 缘处理，防腐材料、防腐等级与原防腐层相一致具体做法参见示图示图：电缆与钢管连接4.3.2电缆与管道连接也可采用铝热焊，焊接前应将管子绝缘层除去用刮刀或锉 刀使欲焊处有足够大小的金属光泽表面；电缆端应剥去绝缘层，芯线应伸出 50mm电缆芯线必须清洁干燥、无油和油脂，焊点至少离管道焊缝100mm远 进行铝热焊时，钢管应预热至100°C左右铝热焊电缆接头见示图所示示图.铝热焊电缆接头示意图4.3.3铝热焊单芯电缆焊点见示图示图.单芯电缆焊接图4.3.4铝热焊双芯电缆焊点见示图示图：双芯电缆焊接图4.3.5电缆与管道焊接后，应对铝焊点进行强度试验，合格后才能进行补伤作业 补伤前应先填充热溶胶，热收缩带下的防腐层和电缆外皮应预先打毛，再外包覆 热收缩带防腐电缆与管道焊接及补伤做法见图4.2.5所示图：电缆与管道焊接及补伤4.3.6每个铝热焊点所需的材料参见下表配备：表4.2.6每个铝热焊点所需的材料编号名称型号及规格单位数量备注1双芯焊点m现场里双芯焊点2单芯焊点m现场里单芯焊点3点火剂（器）个1每点用量4铝热焊剂10g/瓶瓶1每点用量5封口胶带卷0.5每点用量6热熔胶kg0.15每点用量7热收缩带（套）每点用量4.3.7阳极连接电缆和阳极钢芯连接要求（1）阳极连接电缆和阳极钢芯采用铜焊或锡焊接，双边焊缝长度不得小于50mm，焊好后电缆接头及露出阳极端面的钢芯要防腐绝缘，绝缘材料应用环氧 树脂或同工效的其他涂料。
防腐结束后应对接头采用必要的保护措施，以防止接 头被损坏做法见示图所示示图：阳极钢芯与阳极电缆连接（2）各点确认焊接、连接、防腐处理合格后，回填土壤在回填土将阳极布袋 没设后，向阳极坑内灌水，使阳极填料包饱和吸满水后，回填表面土夯实，恢复 地貌五技术资料收集整理牺牲阳极保护施工，要收集《牺牲阳极材质证明文件、合格证书证及施工 说明书》，《隐蔽工程（封闭）记录》、《土壤电阻值测试记录》、《牺牲阳极埋设记 录》各记录中数据准确、完整、签字齐全，整理完毕进入竣工资料附：测试桩正视图12090测试桩正视图附：测试桩详图及材料表.■/绝彖电底电制试桩10电工胶带1/10■. /Ii/4g电缆号码牌个1238埃埠子（境芯面^2. 5nr.- ：■个1237g5011:_?j6热也缩喜m4810型号见i脚 节枷瞬5热收翁套 E-21/E-220inr：t123q崔热焊引墩火弱倚2§3咔燃焊药-并F蛆况mu，/■慈24§2植屋建版VT.6/1?X£ 5mm:m&4E501防盗测试袖CP书-[D皇个111序F名称型号及规格单位「型J.f谊各拄数是设备林料我六阴极保护系统的调运6.1牺牲阳极保护测试条件牺牲阳极保护参数投产测试，必须是在阳极埋入地下及填包料浇水10 天后进行。
6 2牺牲阳极投入运行后应进行一下项目的测试6.2.1点位：阳极开路点位，阳极闭路点位，管道开路点位，管道保护点位， 测试片自然点位6.2.2阳极输出电流6.2.4阳极接地电阻6.2.5埋设点的土壤电阻率6.3牺牲阳极后期维护牺牲阳极投入运行后，应定期进行监测和维护，至少每半年一次6.4质量检验标准6.4. 1阳极连接电缆其埋设深度不得小于0.8m，四周应填垫素土或细砂，其 上部覆盖有水泥盖板或红砖6.4.2布置牺牲阳极时，阳极与管道之间不应有金属结构物6.4.3与钢制管道相连接的电缆接头，焊接点应重新进行防腐绝缘处理，采 用热熔胶和补口片进行绝缘6.4.4阳极四周填包料应密实且厚度一致填包料应均匀，阳极埋地后应充 分灌水，并达到饱和6.4.5管道必须与支撑的墩台、管柱、管桥、固定墩、支座、管卡、套管或 混凝土的钢筋等绝缘6.4.6牺牲阳极应达到下列要求为合格：工作点位达到-0.085V或更负6.4.7安装完毕，全线检查防腐层，对防腐层破损部位进行补修，防腐施工 要求要与原防腐层相同6.5附工程材料各类表格及管道穿越示意图附：主要工程材料序号材料或工程名称规格型号单位数量单价合价一阴极保护1镁合金阳极700 (22 kg)支484602锌合金阳极50X50X1000 (22.2 kg)支84603耦合排流器支164阳极迁改处25棉布袋填包料个88486澎润土kg88002.47工业硫酸钠kg52804.28石膏粉kg35200.459混凝土测试装个1144010长寿命硫酸铜参比电极只1122011钢管测试片100X50个112312锌合金接地电池中 43X1500组1118013焊具VV-1KV 1X10套16014VV-1KV 1X6套14015铝焊剂15g (VV-1X10)套88361615g (VV-1X6)套883317单芯电缆VV-1KV 1X10米3302518VV-1KV 1X6米661919纯棉帆布袋中 320X1000个442520中 320X1800个43521防腐补口补伤E70426022滑动绝缘橡胶套个8811523加强级绝缘接头个2216524土方开挖与回填立方137.54525施工运输费套442026人工费套4230027其它材料费套423028税金29造价二铁路盖板函1钢筋混凝土盖板2400X700X20（板底带铁钩）块982红碍块5525583M7.5水泥砂浆m3584C10砼垫层660mX2.5mX0.1mm3165附：工程报价（元/KM）（单组阳极）序 号材料或工程名称规格型号单位数量单价合价1镁合金阳极支446018402棉布袋填包料个43澎润土kg1002.42404工业硫酸钠kg604.22525石膏粉400.45186混凝土测试装个14404407长寿命硫酸铜参比 电机只12202208钢管测试片100X50个123239锌合金接地电池中 43X1500组118018010焊具VV-1KV 1X10套1606011VV-1KV 1X6套1404012铝焊剂15g (VV-1X10)套8362881315g (VV-1X6)套2336614单芯电缆VV-1KV 1X10米302575015VV-1KV 1X6米61911416纯棉帆布袋中 320X1000个42510017中 320X1800个1353518防腐补口补伤E8260208019滑动绝缘橡胶套个311534520加强级绝缘接头个116516521土方开挖与回填立方12.545562.522施工运输费套4420168023人工费套42300920024其它材料费套423092027税金669.58造价20288.08附：十七标易燃、易爆品库及油气管道电磁干扰防护明细表序号里程（或里程范围）名称（类型）交叉点与线路大里程方向交角管径（mm）埋深(m)防护方案防护范围1.DK917+039输油管道75°2191.1镁牺牲阳极铁路两侧各2.DK920+921天然气管道60°2731.3锌牺牲阳极铁路两侧各3.DK926+323输油管道85°7201.3镁牺牲阳极铁路两侧各4.DK939+603输油管道60°5091.2镁牺牲阳极铁路两侧各5.DK941+980天然气管道88°7111.3耦合排流器铁路两侧各6.DK944+989天然气管道85°3561.3镁牺牲阳极铁路两侧各7.DK1044+469天然气管道88°7001.1耦合排流器铁路两侧各8.DK1045+590天然气管道78°3251.5镁牺牲阳极铁路两侧各9.DK1047+760天然气管道85°6031.4镁牺牲阳极铁路两侧各10.DK1043+100~DK1047+800天然气管道平行6031.4迁改铁路两侧各11.DK1043+200~DK1044+500天然气管平行3251.2迁改铁路两侧各铁路附：穿越铁路盖板涵平面示意图：^50m-21 -日照:^10m I 20m一」一 一山西铁路边界穿越铁路盖板涵渔示意图50m3220 m1—1牺牲阳极电参数测试记录S-08工程名称工程编号单位工程名称管道名称阳极编号管对地电位差（V）阳极对管电位差（V）阳极对地电位差（V）阳极组输出电流（mA）保护电位（V）阳极接地隹（Q）施工单位监理施工测试人：班（组）长：技术负责人：年 月 日监理工程师：（建设单位项目代表）日说明：本表格由施工单位填写、由技术员整理，由监理工程师、建设单位现场代表检查、签认。
