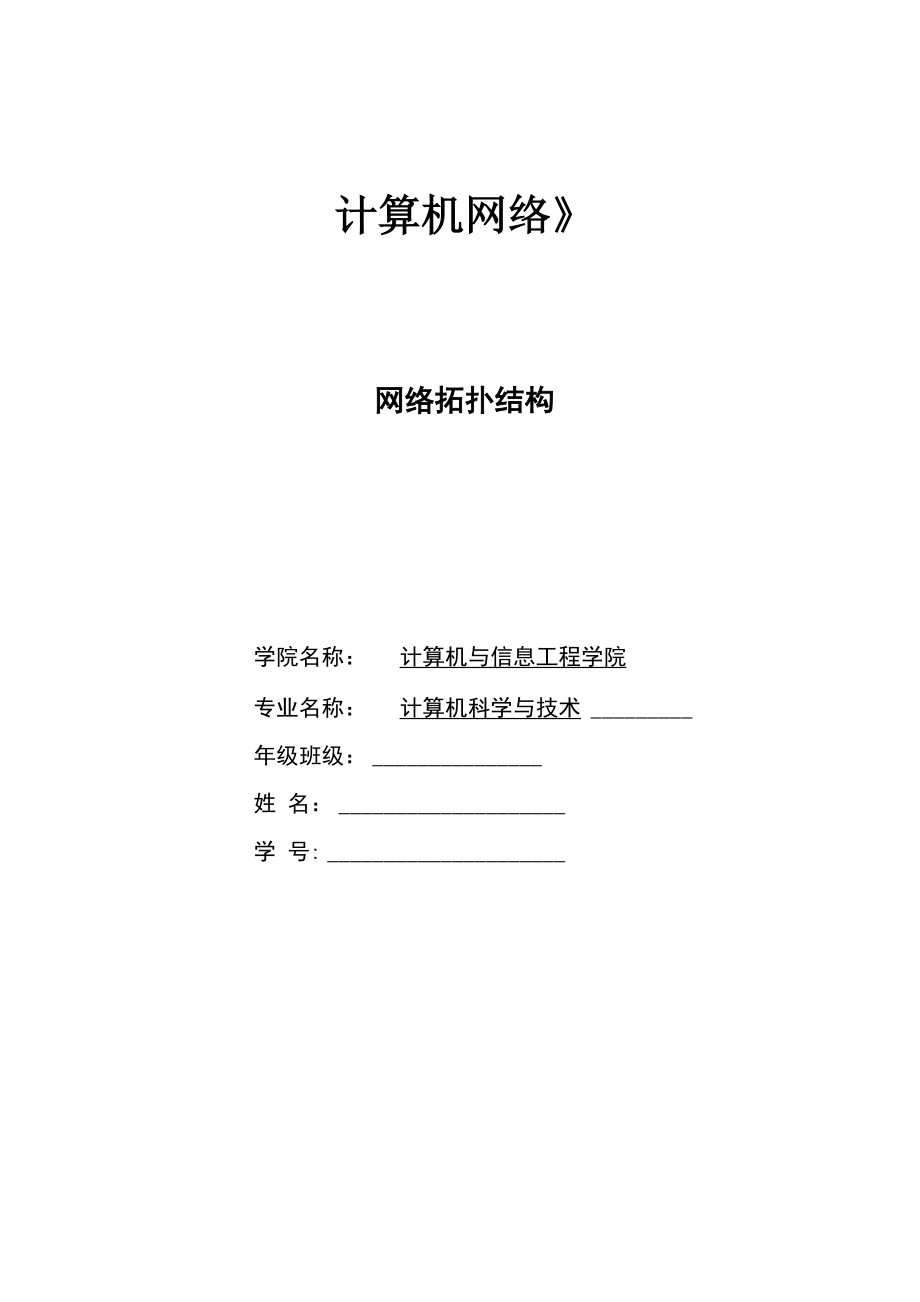

计算机网络》网络拓扑结构学院名称： 计算机与信息工程学院专业名称： 计算机科学与技术 年级班级： 姓 名： 学 号: 计算机与信息技术学院综合性、设计性实验报告专业：计算机科学与技术课程名称计算机网络指导教师学号姓名实验地点计科楼414实验时间2013.12.09项目名称网络拓扑结构实验类型设计性一、 实验目的 通过对网络设备的连通和对拓扑的分析，加深对常见典型局域网拓扑的理解；通过 路由建立起网络之间的连接，熟悉交换机、路由器的基本操作命令，了解网络路由的设计与 配置二、 实验仪器或设备二层交换机五台、三层交换机一台， 路由器两台，学生实验主机五台及一台服务器三、 总体设计（设计原理、设计方案及流程等） 假设某校园网通过1 台三层交换机连到校园网出口路由器，路由器再和校园外的 一台路由器相接，现做适当配置，实现校园网内部主机与校园网外部主机的相互通信 实验拓扑图：fD/OfD/5PC-FTPC2fl.PC-PTPC3aPC-FTPCOPC-FTPCIfD/ORC-FTPC4生物一雌vlu.Serh'Er-PT Serw'arO25L1 Rautcrlvlan 2210.42 £42 I*2960|24TT环慚2ED/1 厂 k* 加&O24TTSwitch^ffi/1f ♦29S 匚* 4TTt ffi/1256B-24TT Svfltahlp*** Muk^ayer 3 Ad/3jVltjL 321D.4Z.Z43.1四、 实验步骤（包括主要步骤、代码分析等） 三层交换机上配置vlan及IP地址，进行端口划分：Switch(config)#vlan 2exitvlan 3exitvlan 4exitvlan 5exitSwitch(config)#int vlan 2ip add 210.42.242.1 255.255.255.0 no shexitint vlan 3ip add 210.42.243.1 255.255.255.0 no shexitint vlan 4ip add 210.42.244.1 255.255.255.0 no shexitint (f0/2) sw mod acc sw acc vlan 2 exitint (f0/3) sw mod acc sw acc vlan 3 exitint range(f0/4-5)sw mod accsw acc vlan 4exitint (f0/1) sw mod acc sw acc vlan 5 exitint vlan 5ip add 192.168.1.2 255.255.255.0 no sh exit配置DHCP:Switch(config)#ip dhcp pool jinghua2Switch(dhcp-config)#network 210.42.242.0 255.255.255.0Switch(dhcp-config)#default-router 210.42.242.1Switch(dhcp-config)#dns-server 192.168.1.2 Switch(dhcp-config)#exitSwitch(config)#ip dhcp pool jinghua3 Switch(dhcp-config)#net 210.42.243.0 255.255.255.0 Switch(dhcp-config)#default-router 210.42.243.1 Switch(dhcp-config)#dns-server 192.168.1.2 Switch(dhcp-config)#exitSwitch(config)#ip dhcp pool jinghua4Switch(dhcp-config)#network 210.42.244.0 255.255.255.0Switch(dhcp-config)#default-router 210.42.244.1Switch(dhcp-config)#dns-server 192.168.1.2 Switch(dhcp-config)#exit各个设备上的IP地址：PC4： IP:50.55.55.2服务器 ServerO IP:210.42.241.1路由器 Ri: f0/0 IP:192.168.1.1fO/1 IP:21O.42.241.1OOs1/O IP:21O.42.24O.1路由器 Rj: f0/0 IP:50.55.55.1s1/O IP:21O.42.24O.2Router(config)#hostname RiRi(config)#int fO/Oip add 192.168.1.1 255.255.255.Ono shexitint fO/1ip add 21O.42.241.1OO 255.255.255.Ono shexitint s1/Oip add 21O.42.24O.1 255.255.255.Oclock rate 64OOO (DEC)no shexit(路由器Rj的配置方法如同Ri,不再赘述) 在三层交换机上配置路由协议：Switch(config)#router ripversion 2network 192.168.1.Onet 21O.42.242.Onet 21O.42.243.Onet 210.42.244.0 exit在路由器Ri上配置路由协议：Ri(config)#router ripversion 2network 192.168.1.0net 210.42.240.0 net 210.42.241.0//(net 50.0.0.0) exit(路由器Rj的配置方法如同Ri,不再赘述)PCO:点击DHCP自动获得以下各个值IP:210.42.242.2 255.255.255.021O.42.242.1 192.168.1.2五、结果分析与总结教师签名：2013年 月 日（注：文档可能无法思考全面，请浏览后下载，供参考。
