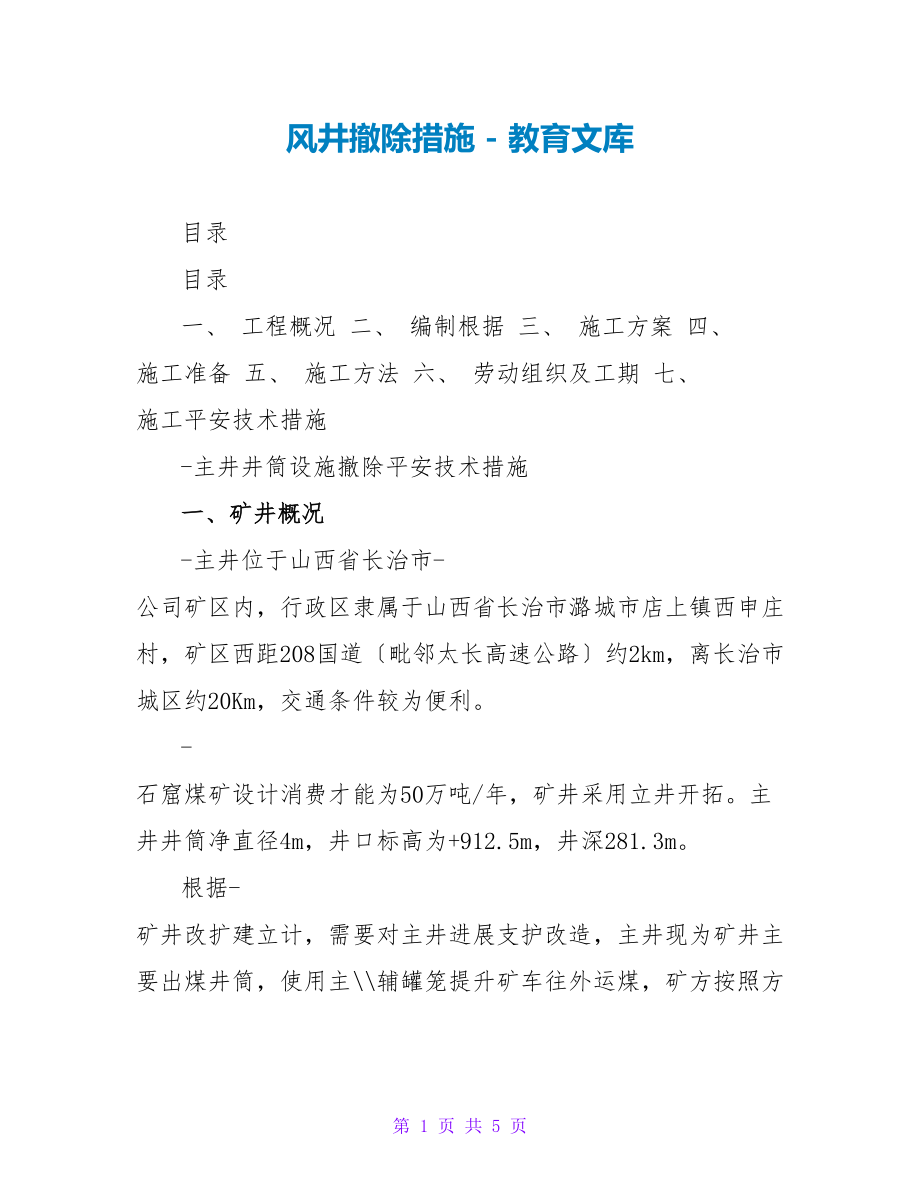

风井撤除措施 - 教育文库 目录 目录 一、 工程概况 二、 编制根据 三、 施工方案 四、 施工准备 五、 施工方法 六、 劳动组织及工期 七、 施工平安技术措施 -主井井筒设施撤除平安技术措施 一、矿井概况 -主井位于山西省长治市-公司矿区内，行政区隶属于山西省长治市潞城市店上镇西申庄村，矿区西距208国道〔毗邻太长高速公路〕约2km，离长治市城区约20Km，交通条件较为便利 -石窟煤矿设计消费才能为50万吨/年，矿井采用立井开拓主井井筒净直径4m，井口标高为+912.5m，井深281.3m 根据-矿井改扩建立计，需要对主井进展支护改造，主井现为矿井主要出煤井筒，使用主\\辅罐笼提升矿车往外运煤，矿方按照方案将主井移交给施工方，由施工方进展井筒设施的撤除工作，为后期的主井井筒支护改造工程创造前提条件 为保证撤除工作的平安顺利进展，特编制此平安技术措施 二、井架及井筒装备等概况 ①采用特制型型钢井架，提升天轮布置在天轮平台上， 2.5型提升天轮，罐道绳配合液压螺杆拉紧装置；井筒管线悬吊钢丝绳锁绳梁布置在天轮平台副梁和封口盘副梁上 ②提升设备： 2JK—2.5/11.5型提升机，装备260KW电动机，采用双罐笼提升。
提升容器采用2台2t单层单车罐笼，每台罐笼采用18*7+FC---32—1779钢丝绳作为提升绳，与罐笼间通过楔形固定装置连接矿车采用甲方提供的MGC1.7-6A型2t固定箱式矿车 3罐道：采用8根6*19+FC26—170〔左右捻各4根〕钢丝绳罐○道，每台罐笼对称配置4根罐道绳4根 26钢丝绳布置在一个罐笼上，同捻向对角布置罐道拉紧装置采用钢丝绳罐道SGY—10型液压螺杆拉紧装置，罐道绳一端固定在工作盘锁绳钢梁上，另一端固定在天轮平台上利用拉紧进展拉紧 ④本次撤除工作的任务：井筒中现有管路4趟、电缆5趟、爬梯1趟，防坠钢丝绳4根、稳绳8根，罐笼主体2个需要撤除；另外在井口的罐道梁、井口的封口盘、井口附近道轨等都需要撤除，还有天轮平台需要撤除天轮房、副提升天轮、防过卷装置、紧绳装置，井下马头门的附属梁、道轨等等井筒中，管路在井筒东侧井壁由钢丝绳悬吊固定，电缆在井筒西侧井壁由钢丝绳悬吊固定 三、撤除工序 ①准备工作 -副井井筒各消费辅助设施已根本安装完毕，且经过试运转，可进展正常提升运输及风、水、电的供给主井已具备进展改造的条件在进展改造前需要将主井井筒的各悬吊设施全部撤除完毕在施工单位入场后，主要完成稳车的安装调试，准备齐备施工所需的设备、材料、人力等等。
②撤除顺序 按照方案安排，先撤除井筒悬吊的管路、电缆、爬梯，再撤除单个的罐笼，然后撤除12根钢丝绳，最后撤除井底梁等附件和井口罐道梁以及井架上的紧绳装置、副天轮等 ③撤除管路、电缆方法 二、编制根据： 三、施工方案 根据临时改绞的内容及以往的施工经历，这次撤除将使用2台双10T、2台单16T稳车作为撤除时悬吊提升系统，采用以从下向上分部撤除，首先撤除井底的封口盘、支罐座、锁绳梁及导向罐道等装置，然后撤除井壁南部侧的2趟玻璃钢、1趟压风供水管路、2根稳绳、1根制动绳、移出副提升罐笼，然后再撤除井壁北部的2根高压铠装电缆、2趟排水设施管线、1趟信号动照电缆、移出主提升罐笼，最后把井筒内剩余所有的提升绳、稳绳、制动绳逐一撤除井下各层盘、梁撤除后，即先在井底撤除托罐梁、罐道锁绳梁、马头门封口盘等，在提升罐笼的同时对井筒中管线固定点进展撤除，撤除封口盘影响撤除管线局部，撤除导向装置及罐道绳，撤除管线、天轮局部，最后撤除封口盘主梁和支罐座梁在撤除过程中，先将要拆的那一截梁用绳拴在罐笼上，操作人员站在罐笼上将各梁割成小块，放进罐笼里打上来；撤除稳绳、制动绳时将使用2台双16T稳车提绳，撤除风筒、管路、电缆等负重绳时使用东部2台双10T稳车往上提绳。
详细供需安排如下： 1、 2、 3、 撤除天轮平台下面的2个防坠器装置、防过卷装置 撤除井底的支罐座、罐道梁、马头门封口盘、锁绳梁 利用副提罐笼切割井筒东部侧2趟高压电缆、1趟通讯电 缆、1趟监控电缆在井壁上的固定点 4、 撤除副提笼罐 5、 6、 使用16T稳车撤除1#、2#稳绳，1#制动绳 安装1.5M吊桶检查井筒内的悬吊设备管路有无挂靠、铰接 7、 8、 使用双10T稳车撤除2趟玻璃钢风筒、1趟压风管路 撤除3#、4#稳绳，2#制动绳 8、利用主要提罐笼切割井筒西部侧1趟风压、供水管、1趟排水管在井壁上的固定点 9、撤除主提罐笼 10、提升撤除7#、8#稳绳，3#、4#制动绳 11、安装1.5M3吊桶检查切割后的悬吊管线有无挂靠、铰接情况 12、提升撤除5#、6#稳绳 13、使用双10T稳车依次提升撤除铠装电缆、水排管路、信号通讯电缆 14、撤除天轮平台上的不使用的天轮、小设备 15、撤除2根提升绳 16、撤除井口支罐座、封口盘 17、井口拉好防进入绳索，使用70mm长木板封闭好交给甲方 四、施工准备 1、撤除工作进展前，在井筒东、西两侧原稳车群部位各安装2台稳车，西侧按根底图挖好绞车根底，浇筑好养护不低于7天，随后安装2台双10T稳车；东侧打地锚，安装2台16T稳车；安装完毕后要进展检修，确保正常使用。
