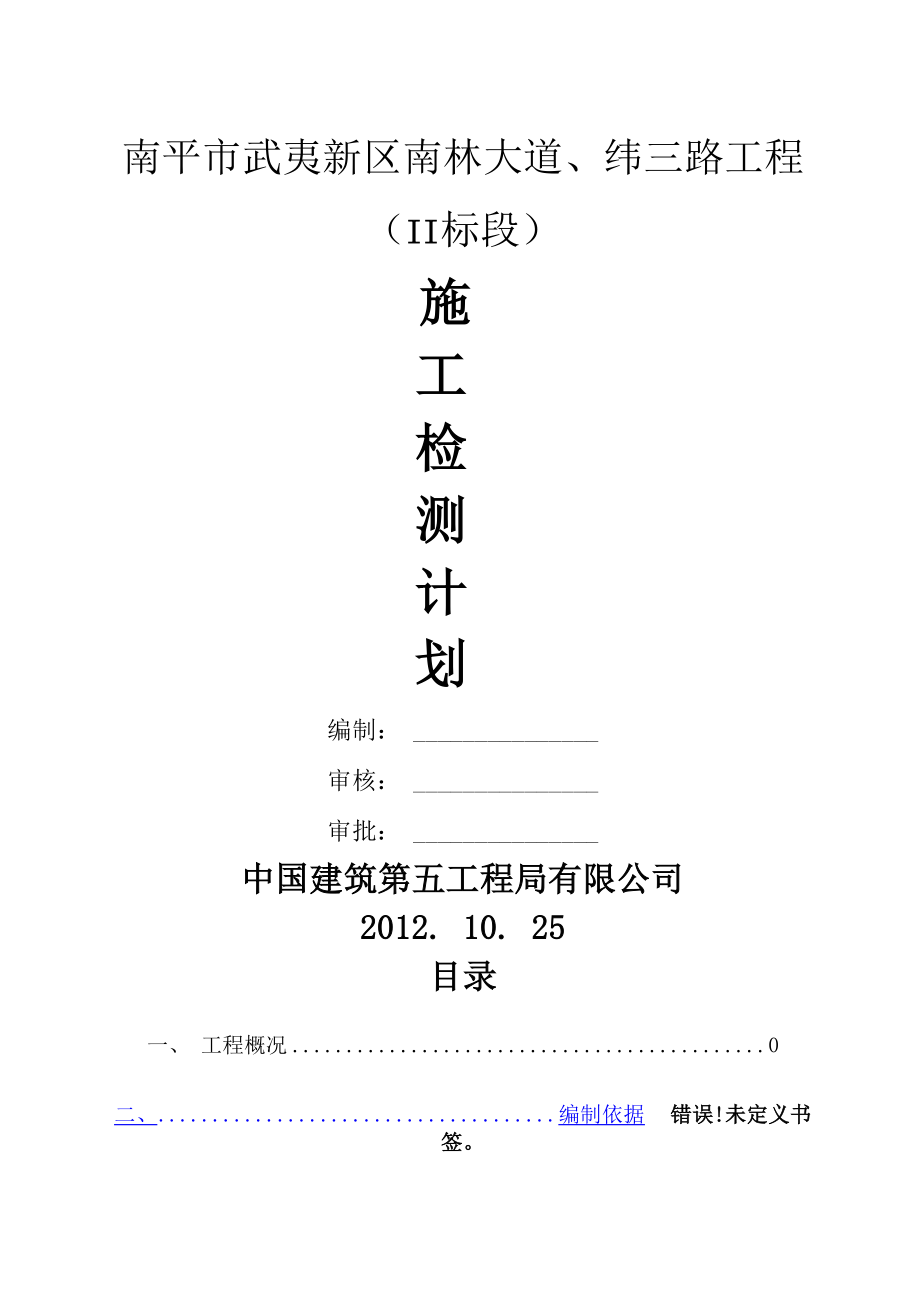

南平市武夷新区南林大道、纬三路工程（II标段）施工检测计划编制： 审核： 审批： 中国建筑第五工程局有限公司2012. 10. 25目录一、 工程概况 0二、 编制依据 错误!未定义书签 1四、主要试验检测项目错误!未定义书签五、设计要求 3 4一、工程概况:南平市武夷新区南林大道、纬三路工程（II标段）单位工程共包含南林大道和纬三路两个子单位工程南林大道起始桩号（我部施工段）为K1+480，终点桩号（我部施工段）K1+680o道路中心线全长200米，道路等级为城市主干道，设计车速为40Km/h，道路标准红线宽为40m共包含道路工程、污水工程、雨水工程、电力工程、电信工程、路灯照明工程、绿化工程、交通工程、综合管沟、给水工程、中水工程等11个分部工程纬三路起始桩号（我部施工段）为K1+180,终点桩号（我部施工段）K2+000o道路中心线全长820米，道路等级为城市主干道，设计车速为40Km/h，道路标准红线宽为40m共包含道路工程、污水工程、雨水工程、电力工程、电信工程、路灯照明工程、绿化工程、交通工程、综合管沟、给水工程、中水工程、边坡防护、U型槽、L型挡墙、下穿通道工程、临时便道、高速恢复、管理房等18个分部工程。
本单位工程的主要结构物包括：框架涵1座（50米）；U型槽2座（100米）;L型挡墙4道（190米）；综合管沟（1171米，包含纬三路、南林大道、经九路及新增管廊）、北侧边坡锚杆框架梁120米、管理房（建筑高度7.8米，一层建构筑物占地面积357.06W，地下一层构筑物面积30.75W）二、编制依据：1、 施工合同，施工设计图纸、地勘资料和施工现场勘探资料等；2、 本工程的施工组织设计；3、 主要规范、规程、标准：1）《城市桥梁工程施工与质量验收规范》CJJ2-2008；2）《城市道路工程施工与质量验收规范》CJJ1-2008；3 ）《给水排水管道工程施工及验收规范》GB50268-2008；4） 《普通混凝土力学性能试验方法标准》GB/T50081-2002；5） 《公路路基路面现场测试规程》JTG E60-2008；6） 《混凝土结构工程施工质量验收规程》GB 50204-2002；7） 《钢筋焊接及验收规程》JGJ 18,8 ）《公路工程沥青及沥青混合料试验规程》JTJ052-2000；9） 《公路桥涵施工技术规范》JTG/T F50-2011；10） 《公路路基施工技术规范》 JTG F10-2006；11） 《公路土工试验规程》 JTG E40-2007；12） 其他相关试验标准。
三、试验检测计划及资源配备1、试验检测计划本工程工地现场不设置试验室，所有关于本工程的试验检测项目均委托南平市建通工程检测有限公司完成试验检测，项目部配备2名试验员进行试块制作，材料取样送检，试验报告的收集、整理以及现场特殊试验的配合2、资源配备因试验检测工作全部外委，项目部的试验管理工作重点在于现场试件的制作、取样送检以及部分现场试验，项目部拟配备以下设备/工具以使试验、取样工作顺利进行，并对需标定的仪器设备进行标定，具体试验设备/工具见表3.2-1拟配置的试验设备/工具表：表3.2-1拟配置的试验设备/工具表序号仪器名称型号规格单位数量用途1坍落度筒100*200*300 mm套2坍落度测定2混凝土试模150*150*150 mm组15砼试件制作3砂浆试模70.7*70.7*70.7mm组9砂浆试件制作4钢卷尺5m把2取样及测量5轻型触探仪10kg+10g套1承载力自检6铲锹、捣棍套2试件制作及坍落度试验四、主要试验检测项目1、 路基路面工程：原材料、土工击实、压实度、弯沉、配合比、平整度、取芯、无侧限抗压等2、 结构工程（综合管沟、框架涵、管理房等）：混凝土试件抗压、抗渗、砂浆试件抗压、钢筋原材、连接件物理性能试验、结构物回弹强度、钢筋保护层厚度、植筋抗拔试验、地基承载力等。
3） 管道工程：地基承载力、回填材料击实、管材检测、闭水试验等4） 特殊材料见证取样检测：橡胶止水带、防水卷材、水泥基渗透结晶、电缆、精轧螺纹钢等5） 其他试验及相关工作：管道的严密性试验、路灯的防雷接地电阻测试、配合比验证、商品混凝土厂家原材料抽检等五、设计要求1、 路基土方本工程道路路基压实度采用灌砂法进行试验检测控制，零挖方及挖方路段路槽下0~80厘米，土层压实度N96%填方路段，路槽下0~80厘米深度范围内，路基压实度应N96%, 80~150厘米深度范围内，路基压实度应N94%, 150厘米以下部分，路基压实度应N93%临时便道路槽下0~80厘米深度范围内，路基压实度应N93%路基回弹模量值应不小于30MPa2、 综合管沟1）沟槽底部砂碎垫层压实度N96% .深埋段地基承载力不小于150Kpa,标准段地基承载力不小于130Kpa2） 根据图纸设计要求，混凝土砼强度等级为C15、C40、C30综合管沟主体结构采用C40砼抗渗等级为P8、坍落度不大于150mm综合管沟素混凝土基础、非机动车道与人行道砼垫层及雨污管道砼管基采用C15砼坍落度不大于150mm雨水井、检查井井底板采用C30砼加固。
砌体采用M7.5水泥砂浆，砌筑MU30以上二片石3） 将槽底杂物清理干净，回填土应符合质量标准要求，沟槽两侧回填时，应从墙体两侧同时分层，分部进行夯实且密实度N96%以上，管顶以上50cm内N85〜90%夯实时应夯工相连，不得漏夯，且保证胸腔及管顶上回填安全3、 雨水、污水回填要求压实系数管底不小于92%,管身不小于95%,管顶压实度为85%±2每层厚度回填厚度0.2m4、 水泥稳定层原材料砂石颗粒有级配，最大粒径不大于26.5mm，压碎值不大于30%七天浸水抗压强度上基层不小于2.5Mpa,下基层不小于2.5Mpa压实度要求上基层不小于98%,下基层不小于97%六、试验管理1、 试验管理体系见图5.1-1试验管理体系图图5.1-1试验管理体系图2、 试验现场管理1）现场试件制作与管理由试验员负责砂浆、混凝土试件制作必须符合规范要求，去料、分层厚度、振捣次数严格按规范执行，试件的标记必须准确、不易毁坏，严禁出现空白试块试件脱模后立即运送至检测公司试验室进行标养，同条件试件应与浇筑部分同覆盖、同养护2） 需检测公司到现场做的试验或取样，试验员需全程配合，提供试验或取样所需的条件3） 试验结束后，清扫场地，整理安放好试验仪器及试验资料，保持清洁文明的施工环境，做到干净卫生、安全可靠。
3、 材料管理1） 对于甲控材料部分，项目材料员根据总承包商发布的合格供应商名录，对当地或其他地区建筑材料进行考察，同时收集甲控供应商各种资质文件及产品检验报告、合格证等2） 材料供应商的材料经项目部工程技术人员审核达到工程要求后报甲方、监理单位，经同意后选择供应商3） 选定的材料进场后现场见证取样送至南平市建通工程检测有限公司完成试验检测委托检测，特殊材料送至具有相应资质的检测公司进行检测，检测结果合格方可使用4） 选定的材料一般不允许更换，如需更换时，应通知甲方、监理单位，且重新审核取样检测合格后才能使用4、 见证取样试验管理1）工程开工后根据审批通过的取样、送检计划，在监理人员见证下由试验员按相关规范和标准要求在现场取样，送至检测有限公司进行检测2）试验员在送检前，应按要求认真填写《抽样委托单》，一式两份，一份随送检样品送至检测中心，另一份存档3）试验员根据《现场见证取样单》编制记录各种材料的试验检测台账，台账中应明确送检材料规格、质量标准、生产厂家、出厂时间、出厂编号、送检检测结果等5、 试验检测结果1） 材料现场取样送检后试验员根据见证取样单送检日期进行跟踪，要求检测试验室及时出具试验检测报告，并根据试验结果指导施工，防止现场出现不合格材料的使用。
2） 对不合格试验检测报告首先通知现场生产经理，对该材料进行封存，不得使用，然后由技术部分析原因，并与监理工程师共同协商，重新取样送检复试，如仍不合格，通知供应商或生产厂家将材料清理退场6、 试验检测资料管理1） 检测结果出来后，试验员根据资料编制要求，对所有的试验检测资料进行评定，汇总评定资料按要求分类，并交资料员归档，此项工作在交工前完成2） 现场建立各种原材料试验台账，试验记录和试验管理资料，台账编号连续，编号与报告上编号吻合；对取样、送检、试验、资料交接均要有记录，登记，做到有据可查3） 试验台账包括：混凝土试块台账、钢筋原材料及钢筋连接台账、混凝土原材料取样台账、现场检测台账、试验设备台账，见证取样台账，不合格材料台账等4） 试验管理资料包括试验管理制度，试验计划、试验技术交底、商品混凝土合同、试验设备购置计划、设备检定报告等7、试验员岗位职责1） 认真学习并执行有关规范、规程和规定，做好现场取样送试工作；2） 对所送试样的真实性及所填写的实验委托单负直接责任；3） 按规定要求取样并按标准要求制作混凝土、砂浆试块，养护工作并及时送试，发现问题及时向有关领导汇报；4） 在总工程师和现场技术人员的领导下，完成现场所需做的各种试验，出现问题及时汇报；5） 负责建立各种试验分类台账，原始数据不得涂改，台账编号与试验编号相符，资料不得随意抽撤；6） 试验委托单子目要填写齐全，部位清楚并需留底备查。
