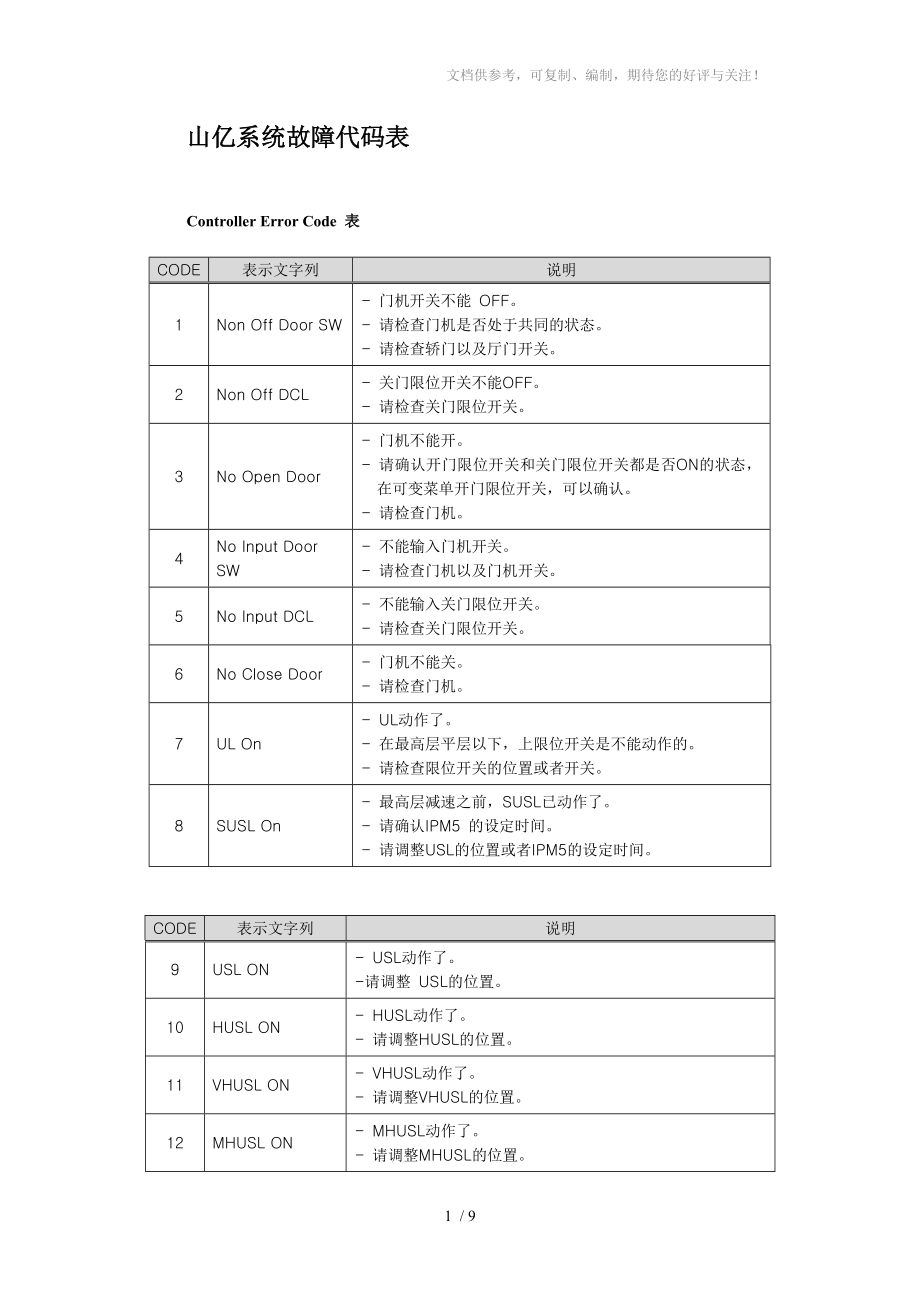

文档供参考，可复制、编制，期待您的好评与关注！ 山亿系统故障代码表Controller Error Code 表 CODE表示文字列说明1Non Off Door SW- 门机开关不能 OFF 请检查门机是否处于共同的状态 请检查轿门以及厅门开关2Non Off DCL- 关门限位开关不能OFF 请检查关门限位开关3No Open Door- 门机不能开 请确认开门限位开关和关门限位开关都是否ON的状态，在可变菜单开门限位开关，可以确认 请检查门机4No Input DoorSW- 不能输入门机开关 请检查门机以及门机开关5No Input DCL- 不能输入关门限位开关 请检查关门限位开关6No Close Door- 门机不能关 请检查门机7UL On- UL动作了 在最高层平层以下，上限位开关是不能动作的 请检查限位开关的位置或者开关8SUSL On- 最高层减速之前，SUSL已动作了 请确认IPM5 的设定时间 请调整USL的位置或者IPM5的设定时间CODE表示文字列说明9USL ON- USL动作了请调整 USL的位置10HUSL ON- HUSL动作了 请调整HUSL的位置。
11VHUSL ON- VHUSL动作了 - 请调整VHUSL的位置12MHUSL ON- MHUSL动作了 请调整MHUSL的位置13DL ON- DL动作了 在最低层Level以上，DL是不能动作的 请检查DL的位置或者开关14SDSL ON- 在最低层减速之前，SDSL已动作了 请确认IPM4 的设定时间 请调整DSL的位置或者IPM4的设定时间15DSL ON- DSL动作了- 请调整DSL的位置16HDSL ON- HDSL动作了 请调整HDSL的位置17VHDSL ON- VHDSL动作了 请调整VHDSL的位置18MHDSL ON- MHDSL动作了 请调整MHDSL的位置19Overrun- 超过了一个层运行的最大时间 请确认GPM1时间20Overrun Level- 不能出发21Over Stop- 超过所有Level之后, 才停止 在PPM上，把减速距离设定长一点22Small Over- 超过一点Level停止了 在PPM上，把减速距离设定长一点23LowCreep Speed- 没到达爬行速度 如果爬行速度慢的话，把减速距离减少一点 把爬行速度设定高一点24Inverter Fault- 发生了变频器错误。
请检查变频器25No Input Pulse- 没有编码器转数输入信号 请检查编码器接线26Floor Error PE- 楼层位置错误 - 请检查编码器以及IUS, IDSCODE表示文字列说明27Floor Error PELØ 楼层位置错误. ð 请检查编码器以及 IUS, IDS.28Floor Error PUOE29Floor Error PDOE30Floor Error PUFE31Floor Error PDFE32Floor Error FC33No Input USL- 在最高楼层，没有USL输入信号 请检查USL 开关 请检查编码器以及 IUS, IDS34No Input HUSL- 没有HUSL输入信号 请检查HUSL 开关35No Input VHUSL- 没有VHUSL输入信号 请检查VHUSL 开关36No Input MHUSL- 没有MHUSL输入信号 请检查MHUSL开关37No Input DSL- 在最低层，没有DSL输入信号 请检查DSL 开关 请检查编码器以及IUS, IDS38No Input HDSL- 没有HDSL输入信号 请检查HDSL开关。
39No Input VHDSL- 没有VHDSL输入信号 请检查VHDSL 开关40No Input MHDSL- 没有MDSL输入信号 请检查MDUSL 开关41No Input IUS- 没有输入IUS信号 请检查编码器及 IUS42No Input IDS- 没有输入IDS信号 请检查编码器及 IDS43No Input IUS/IDS- IUS和 IDS都没有输入信号 请检查编码器及 IUS,IDS44No Input DZONE- 没有输入Door Zone 开关信号 不使用Door Zone 开关的场合，在[OPT]上，把Door Zone SW设定在[No] - 请检查Door Zone 开关45Not Off IUS- IUS没有 OFF 请检查IUS46Not Off IDS- IDS没有 OFF 请检查IDSCODE表示文字列说明47Not Off IUS/IDS- IUS和 IDS 都没有OFF 请检查IUS和 IDS48Not Off DZONE- Door Zone开关没有关闭 请检查DZONE 开关49Failed leveling- 找不到平层 请检查IUS和 IDS。
50Door Opened- 运行中，门开了 请检查门机51IUS/IDS Abnormal- 没有IUS和 IDS同时ON的时点 把IUS和IDS的距离短一点，或者减一点楼层高测定速度后，进行楼高测定 52IUS/IDS Exchange- IUS和IDS位置被互换了 请调换IUS和IDS53PA/PB Exchange- PA和PB位置被互换了 请调换PA和PB54Floor Abnormal- 楼层数太多了 最大运行可能楼层是40个楼层 请检查IUS以及IDS的On/Off状态55Calibration Fail- 楼层高测定失败了56Communication OPB- 发生了OPB通讯问题 请检查OPB 通讯 LINE57Communication IND- 发生了IND通讯问题 请检查IND通讯LINE58Communication GCU- 发生了GCU 通讯问题 请检查GCU 通讯LINE59USL On Error- 在顶楼之外的地方，动作了USL 请检查USL开关 请检查变频器以及 IUS, IDS60DSL On Error- 在底楼之外的地方，动作了DSL - 请检查DSL 开关。
请检查变频器以及 IUS, IDS61Roll Back- 发生了倒转 马达控制方向和运行方向不同 请检查编码器接线和变频器输入接线 正常接线的状态下，发生了倒转的话， 请调整变频器62UPS Input On- UPS运行模式63Fire Input On- Fire信号被输入了CODE表示文字列说明64Generator On- 发动机运行模式65Seismic Very Low- 地震特低信号被输入了66Seismic Low- 地震低信号被输入了67Seismic High- 地震高信号被输入了68Watchdog GCU- 向群控的通讯不良 请检查群控装置的通讯线69Watchdog ESI- 向ESI的通讯不良 请交换控制主板70UL On Error- 在顶楼之外的地方，动作了UL 请检查UL开关71DL On Error- 在底楼之外的地方，动作了DL 请检查DL 开关72Door Drive Error- 在门机变频器上，发生了问题 请检查门机变频器73Power GoodError- 在电源部分，发生了问题74Power Off- 运行中，电源断电了 关电后，再开电，Rundown到最底层，再恢复正常运行。
75No Open Brake- 抱闸不能开 没使用抱闸Monitoring功能的话，在[OPT]上，把Brake Watch，设定在[No] 请检查抱闸和抱闸Monitoring输入 76No Close Brake- 抱闸不能关 - 没使用抱闸Monitoring功能的话，在[OPT]上，把Brake Watch，设定在[No] 请检查抱闸和抱闸Monitoring输入77Oil Temp Low- 在油压式，低温感应机被动作了 低温感应机动作的时候，会自动空转 有呼叫的时，正常运行78Oil Temp High- 在油压式，高温感应机被动作了 - 回归到最低层后，停止运行79Non Off Adoor SW - 在使用双门电梯的时候，A 门没有Off 80Non Off DCLA- 在使用双门电梯的时候，A 门关门限位开关没有OFF 81No Open Adoor- 在使用双门电梯的时候，A 门没有开门82No Input Adoor SW- 在使用双门电梯的时候，A 门开关没有输入CODE表示文字列说明83No Input DCLA- 在使用双门电梯的时候，A 门关门限位开关没有输入 84No Close Adoor - 在使用双门电梯的时候， A 门不能关门。
85Non Off Bdoor SW- 在使用双门电梯的时候，B 门开关没有Off86Non Off DCLB- 在使用双门电梯的时候，B 门关门限位开关没有 OFF 87No Open Bdoor- 在使用双门电梯的时候， B 门不能开门88No InputBdoor SW- 在使用双门电梯的时候，B 门开关没有输入89No Input DCLB- 在使用双门电梯的时候，B 门关门限位开关没有输入90No Close Bdoor- 在使用双门电梯的时候，B 门不能关门 91System Down- 到了预定的系统检查时间 - 系统检查后，请解开设定 92Magnet Error- 接触器动作不正常 请检查变频器和马达之间的接触器93WatchdogCOMM- MCU和变频器部分的通讯不良Þ 更换主控制板94Emergency Stop- 紧急停止开关动作了95Input Signal Error- 信号输入有错误，检查是否有必要的输入信号96'Rope Brake ON'- 抓绳器动作了97'Rope Brake IN'-抓绳器动作信号输入98'Rope LimitError'- 发生了楼层限位错误99'Fault 129'- 未定义100'Fault 130'- 未定义251Hall Call Up- 大厅上行呼叫按钮故障。
252Hall Call Down- 大厅下行呼叫按钮故障254AbHall Call Up- 残障人大厅上行呼叫按钮故障255AbHallCall Down- 残障人大厅下行呼叫按钮故障4-1-3. Inverter Error Code 表CODE表示文字列说明101IPM Fault- IPM过热或者IPM过电流 - 负荷过大或者加/减速时间短 马达自学习不完善，特别CPM19的转子矫正数(Tr)设定不准102Over Voltage- 电场DC 总线电压的过电压警报3相输入 200V的场合，总线电压超过400V的时候会发生， 3相输入 400V的场合，总线电压超过800V的时候会发生Þ 减速时间短Þ 过负荷103Under Voltage- 电场DC 总线电压的低电压警报3相输入 200V的场合，总线电压190V以下的时候会发生， 3相输入 400V的场合，总线电压380V以下的时候会发生Þ 3相输入电压低104Motor Overload- 马达超负荷警报 在马达额定电流的200%左右电流，且持续了1秒以上时，会发生 Þ 请检查是否超负荷运行Þ 请检查，负荷是否被抱闸等的机构Locking。
Þ 马达自学习不完善，特别CPM19的转子矫正数(Tr)设定不准105Over Speed- 马达超速警报 - 马达的转数是同步速度的110%以上的话，会发生4极/50Hz 马达的话，同步速度是1500 rpm如果马达转数1650 rpm 以上的时候，会发生这个警报Þ 速度不能控制编码器信号失落等的原因CODE表示文字列说明106Excess Speed Error- 马达的失速警报 向马达的指令转数和马达实际转数的差异是同步速度的20%以上的话，会发生4极/50Hz 马达的话，同步速度时1500 rpm但指令转速是1500 rpm的时候，实际转数是1200 rpm以下的话，会发生这个警报Þ 手动运行减速停止时，发生本警报的话，可能减速指令太急，请调整减速指令慢一点Þ 请检查，是否负荷过大而力矩不足Þ 请检查，加速后减速时间是否太短Þ 通过马达自学习输入的无负荷电流是否比实际上的无负荷电流少107DSP Fault1- DSP晶片动作不正常警报 正常的状态下，不能发生本警报但周围的干扰太多的话，会发生本警报Þ 请解除周围的干扰108DSP Fault2109Motor Parameter- 使用者输入的有关马达参数不准确时，会发生。
比方说，把马达的无负荷电流参数输入比马达额定电流大的场合，会发生还有，通过马达自学习也不能决定马达参数的时候，也会发生输入正确的马达资料之后，Reset或者再投入电源Þ 请输入正确的参数Þ 如果不能进行马达自学习，请进行手动学习110Low Power- 电源投入后，电场DC 总线的电压没有上升的场合，会发生电源只投入到控制线路板的时候，会发生Þ 请确认R, S, T 3相的接线及电压111Encoder Input- 马达的回转方向和编码器的反馈方向连续2秒以上不准的时候，会发生 比方说，马达是正方向运转，但编码器反馈是一直输出减速方向的话，会发生Þ 编码器 A, B相的误结线112Over Heat- 电场散热板的温度是85 °C以上的时候，会发生Þ 运行过大Þ 散热风扇不良113Watchdog INV- MCU Unit 和变频器之间的通讯不良的时候，会发生Þ 主控制板更换114CT Inupt-电流感应器没有通讯 ，请检查通讯状况115Over Current U-U相过电流Þ请检查变频器容量Þ请检查电缆的容量Þ请检查马达输入参数Þ请检查加、减速时间是否过短116Over Current V-V相过电流Þ请检查变频器容量Þ请检查电缆的容量Þ请检查马达输入参数Þ请检查加、减速时间是否过短117Over Current W-W相过电流Þ请检查变频器容量Þ请检查电缆的容量Þ请检查马达输入参数Þ请检查加、减速时间是否过短9 / 9。
